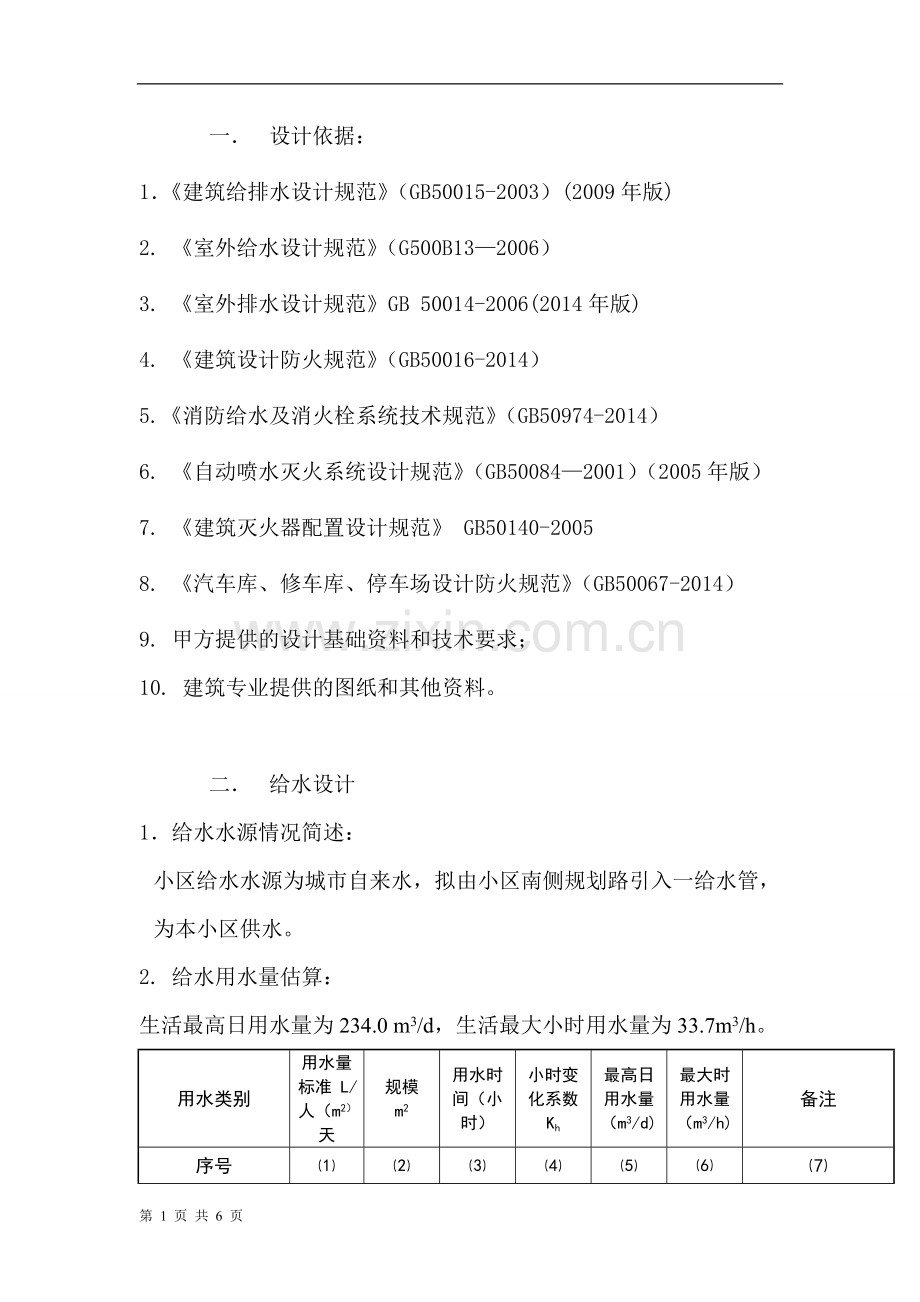

一． 设计依据：
1．《建筑给排水设计规范》（GB50015-2003）(2009年版)
2. 《室外给水设计规范》（G500B13—2006）
3. 《室外排水设计规范》GB 50014-2006(2014年版)
4. 《建筑设计防火规范》（GB50016-2014）
5.《消防给水及消火栓系统技术规范》（GB50974-2014）
6. 《自动喷水灭火系统设计规范》（GB50084—2001）（2005年版）
7. 《建筑灭火器配置设计规范》 GB50140-2005
8. 《汽车库、修车库、停车场设计防火规范》（GB50067-2014）
9. 甲方提供的设计基础资料和技术要求；
10. 建筑专业提供的图纸和其他资料。

二． 给水设计
1．给水水源情况简述：
小区给水水源为城市自来水，拟由小区南侧规划路引入一给水管，为本小区供水。
2. 给水用水量估算：
生活最高日用水量为234.0 m3/d，生活最大小时用水量为33.7m3/h。
用水类别
用水量标准 L/人（m2）天
规模 m2
用水时间（小时）
小时变化系数 Kh
最高日用水量（m3/d)
最大时用水量（m3/h)
备注
序号
⑴
⑵
⑶
⑷
⑸
⑹
⑺

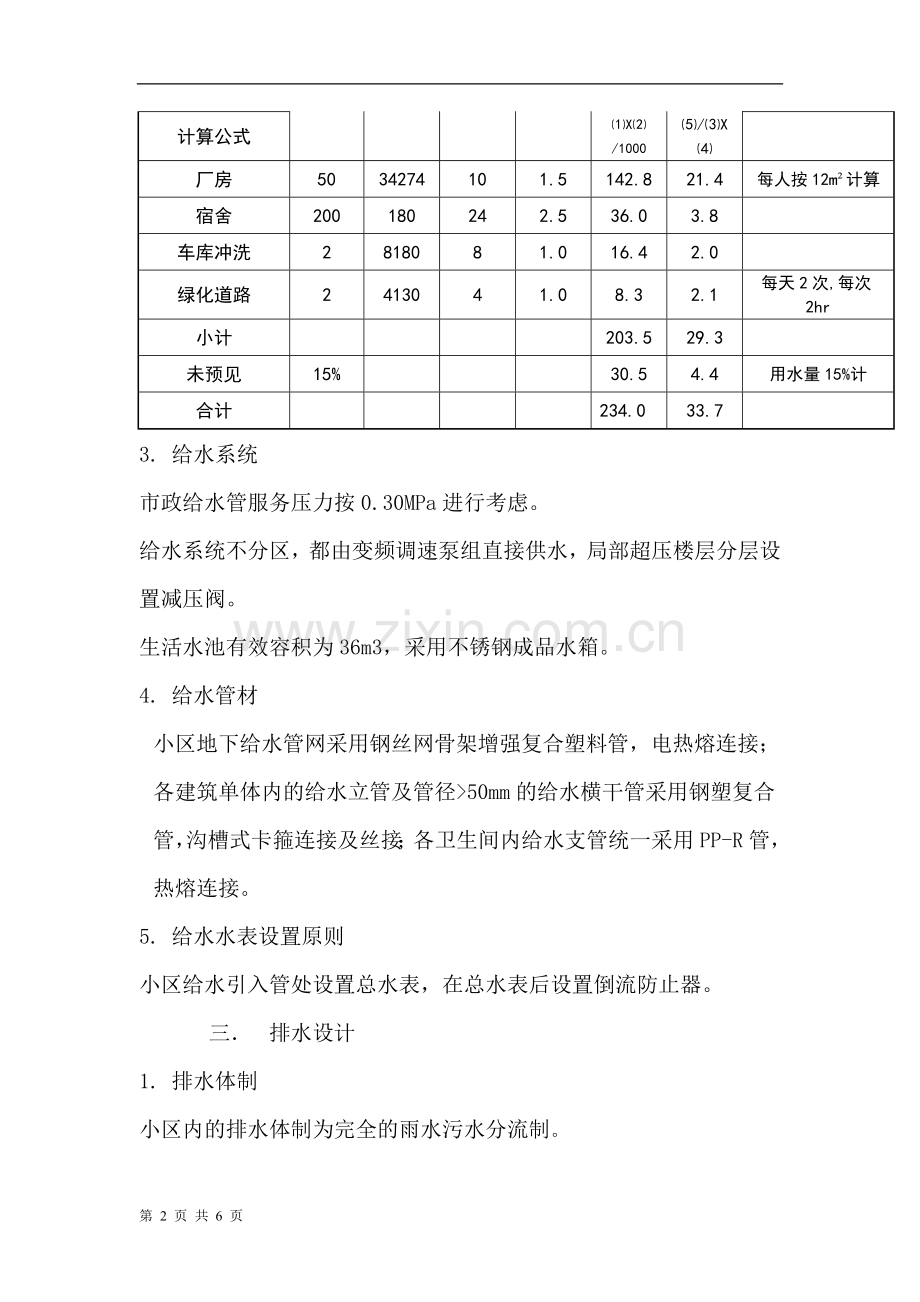

计算公式

⑴X⑵/1000
⑸/⑶X⑷

厂房
50
34274
10
1.5
142.8
21.4
每人按12m²计算
宿舍
200
180
24
2.5
36.0
3.8

车库冲洗
2
8180
8
1.0
16.4
2.0

绿化道路
2
4130
4
1.0
8.3
2.1
每天2次,每次2hr
小计

203.5
29.3

未预见
15%

30.5
4.4
用水量15%计
合计

234.0
33.7

3. 给水系统
市政给水管服务压力按0.30MPa进行考虑。
给水系统不分区，都由变频调速泵组直接供水，局部超压楼层分层设置减压阀。
生活水池有效容积为36m3，采用不锈钢成品水箱。
4. 给水管材
小区地下给水管网采用钢丝网骨架增强复合塑料管，电热熔连接；各建筑单体内的给水立管及管径>50mm的给水横干管采用钢塑复合管，沟槽式卡箍连接及丝接；各卫生间内给水支管统一采用PP-R管，热熔连接。
5. 给水水表设置原则
小区给水引入管处设置总水表，在总水表后设置倒流防止器。
三． 排水设计
1. 排水体制
小区内的排水体制为完全的雨水污水分流制。

2. 排放出路
小区雨、污水拟分别排放至北侧规划路和西侧规划路市政雨、污水管道。
3雨水系统
3.1 雨水量计算及参数选用
屋面雨水设计重现期为5年，雨水系统与溢流设施的总排水能力不小于50年重现期的雨水量，室外场地雨水设计重现期P为2年。
因无河源地区暴雨强度公式，套用深圳暴雨强度公式：
q=975(1+0.745lgP)/t^0.442(升/公顷·秒)
Q=ψ·q·F(L/s)
降雨历时：t=t1+mt2
t－降雨历时（min）
t1－地面集水时间（min）
t2－管内雨水流行时间（min）
m－折减系数,ｍ＝2（小区干管）
径流系数，小区综合取值ψ=0.65。
3.2 雨水管道布置
小区沿道路设置雨水管和雨水口，收集屋面及路面雨水，排放至北侧规划路和西侧规划路市政雨水管道。
4.　污水设计
4.1 污水设计量
按小区生活给水用水量的95％考虑，即污水总量为222.3ｍ３/d。
4.2 污水管道布置
污水管道根据高水高排，低水低排的原则，收集各建筑单体排放的污水，经过化粪池后方可排入市政污水管道。
5．排水管材选用
室内雨水污水管材均采用承压UPVC排水管，粘接；集水坑潜污泵压力排水管采用钢塑复合管。室外排水管d＜1000mm采用高密度聚乙烯（HDPE）中空壁缠绕管，柔性橡胶圈接口；d≥1000mm采用承插式钢筋混凝土排水管，国家Ⅱ级管口，雨水管为水泥砂浆接口。

消防专篇-给排水

消防设计严格遵循“预防为主，防消结合”的方针，采取行之有效的消防措施，做到安全适用、技术先进、经济合理。
1. 各栋的消防水量如下:

室内消火栓(l/s)
室外消火栓(l/s)
火灾延时(h)
自动喷淋(l/s)
火灾延时(h)
水池容积(m3)
厂房
30
30
2
30
1
540
宿舍
20
25
2
30
1
432
根据经济技术指标，小区同一时间内的火灾次数按一次计。
由于小区只有一路进水，地下水池保存室外消防用水，小区设置消防取水口。
2. 地下消防水池总容积为540m3，储存了二小时室内外消火栓用水量和一小时自动喷淋用水量。
3. 高位消防专用水箱容积为18m3，满足初期火灾消防用水，设置于最高栋屋面。
4. 室内消火栓系统：
（1）地下消防水泵房设有一组消火栓系统给水设备，配置包括2台消火栓泵，Q=30L/S，H=50m，一用一备。2台消防稳压泵，Q=1.00L/S，H=50m，一用一备；隔膜式气压罐Φ800mm一座。消火栓布置保证室内任何部分均有两股充实水柱同时达到，充实水柱不小于10m。
5. 湿式自动喷水灭火系统：
（1）本建筑地下车库设置自动喷水灭火系统。按照《自动喷水灭火系统设计规范》（GB50084-2001）（2005年版）规定，采用中危险级II级，喷水强度8L/min.m2，作用面积160 m2，喷头工作压力0.10Mpa，自动喷淋系统设计流量为30L/s。
(2)地下消防水泵房内设置两台自动喷淋水泵， Q=30L/S，H=60m，一用一备；另设置两台自动喷淋稳压泵，Q=1.00L/S，H=80m，一用一备；一座隔膜式气压罐φ800mm。
6. 辅助灭火设施：采用手提式磷酸铵盐干粉灭火器，每层消防箱下方设配置点，每处2具。在灭火器保护距离不足规范要求时需增设灭火器，使满足规范要求。
设置场所
火灾种类
危险等级
每具配置级别
每处配置个数
每具灭火器型号
每具灭火器规格
保护半径(m)
地上公建
A
中危险级
2A
2具
MF/ABC4
4Kg
20
地下室
B
中危险级
2A/55B
2具
MF/ABC4
4Kg
12
发电机房变配电房
B
中危险级
6A/183B
2具
MF/ABC20
20Kg
24
7. 采用的闸阀, 除图中专门注明者外, 一般在泵房内及消火栓管道上为明杆闸阀, 其他部位可为暗杆闸阀(带开启标志)。自动喷水管道上的阀门一律采用信号闸阀。
8.上述各消防系统分别根据用水量设置消防水泵接合器。
9. 室内消火栓管和自动喷淋管均采用国标内外壁热镀锌钢管，口径≤100mm的采用丝扣连接，口径>100mm的采用沟槽式管件连接。
10. 本工程所采用的消防设备和器材，必须经国家有关部门鉴定批准，并经市公安消防局核准注册，消防产品应具有入网许可证。
