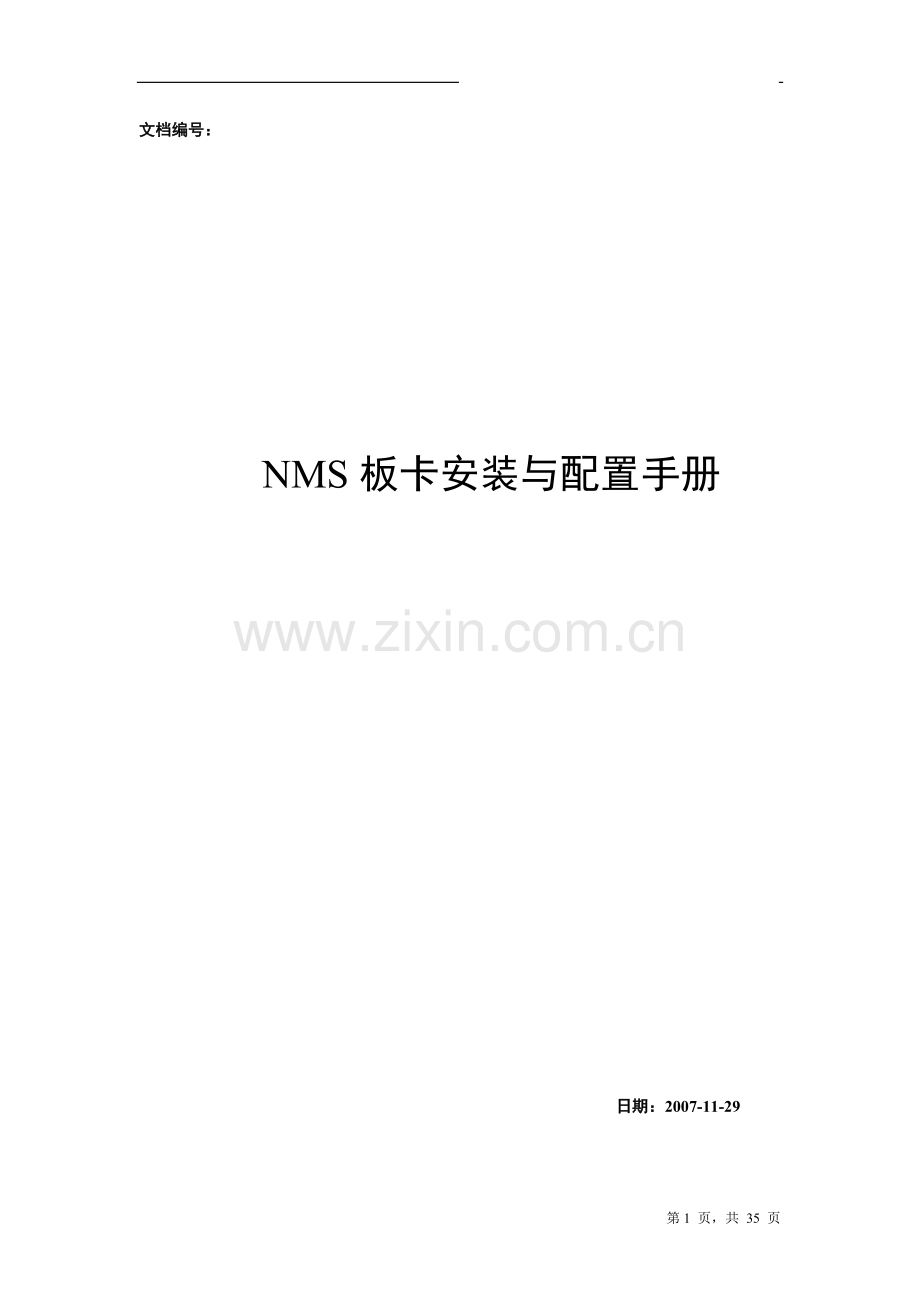

NMS板卡安装与配置手册---副本.doc

文档编号：

NMS板卡安装与配置手册

日期：2007-11-29

文档修改记录

版本
日期
修改页
作者
批准人
备注

2007-11-20发布

目录索引

1 介绍 5
2 软件安装 5
3 板卡基本配置 5
3.1 板卡配置——ISDN环境： 6
3.1.1 板卡配置第一步 6
3.1.2 配置板卡的第二步 6
3.1.3 板卡配置第三步 8
3.2 板卡配置——SIP环境 14
3.2.1 安装SIP驱动程序 14
3.2.2 申请SIP sip demo license 14
3.2.3 启动SIP Server 14
3.2.4 板卡中SIP配置 15
3.2.5 压力测试中配置SIP需注意的问题 18
4 会议配置 18
4.1.1 配置会议第一步 18
4.1.2 配置会议第二步 21
4.1.3 测试会议是否配置成功 22
5 传真配置 23
6 启动板卡 24
7 板卡启不来的解决方法 25
8 测试板卡 27
9 跟踪板卡信息 28

1 介绍
NMS通信公司是美国的一家从事语音通信领域研究的上市公司。NMS通信公司有各种语音板卡，其中AG系列和CG系列板卡是我们最常用的。AG4000C已经停产，它的升级产品是AG4040C，停产的原因是给NMS公司生产某些芯片的公司部再生产那些芯片了，推出了新的芯片升级产品，所以以后要想用AG卡，一般就只能找到AG4040C了。
我们最常用的CG卡有CG6500C和CG6000。CG6500C最后的C代表是CPCI插槽，没有C的CG6000指的是PCI插槽，此规律对AG卡同样生效，AG4000C是CPCI插槽的板卡，AG4000是PCI插槽的板卡。
AG系列的板卡的密度低，AG4000最多支持 四个E1，AG卡的DSP的资源少，最多不超过40个（我们常用的是8个或16个DSP）。CG系列的板卡密度高，CG6500最多支持32个E1，最多有96个DSP资源（我们常用的是64个DSP和96个DSP）。CG6000的密度低，最多有四个E1，我们常用的是16个DSP。
本文主要讲述CG系列板卡，并以CG6500为主来介绍其安装与配置，同时把CG6565配置中与6500的不同之处，都加以介绍，因此此文档同时适合CG6565卡的配置。
2 软件安装
2.1 安装NMS板卡驱动
VoiceCenter 1.0的安装包中包含了板卡驱动的安装。在装语音网关时，会出现如下界面：

选择“是”，出现

点击执行下一步，出现：

点击下一步，出现如下界面，点击“Select All”：

点击下一步，出现如下，并选择China.

点击“NEXT”，出现：

在这儿可以选择安装路径，不过，一般最好按默认路径装。一直点击下一步，出现：

选择第一个，即让系统检查环境。点击下一步，下面会进行文件拷贝等安装过程。在遇到下面提示时，即提示你是否安装Hot Swap 热插拔，一定要选择“否”。目前NMS卡对我们项目选用的工控机的热插拔支持的不是很好。

出现是否安装CoolEdit的提示，选择否。
安装完毕后，选择重新启动计算机。
如果有补丁包，当然也可以不用重启，把补丁包打完重启也可以。
如有Patch包的补丁只需要解压后放到NMS\bin\下即可。

安装完毕后，选择重新启动计算机。
如果有补丁包，当然也可以不用重启，把补丁包打完重启也可以。
如有Patch包的补丁只需要解压后放到NMS\bin\下即可。

2.2 安装SIP驱动
（1）SIP驱动程序选择1.1版本，双击该安装程序。

选择下一步，选择接受协议，出现：

在这儿可以选择安装路径，不过，建议按默认路径来装。

选择曲型安装，下一步。开始复制文件，安装成功。如下。

至此，SIP的驱动程序安装完毕，接下来的工作是加载SIP的license,启动SIP服务等，具体见下面的板置配置中SIP环境部分。

3 板卡基本配置
板卡的配置需要配置以下几个文件：
Ø NMS\CTAccess\cfg\cta.cfg 该文件可以修改NMS卡的运行参数，例如应答时间，信令差异等等。一般不会变动，除非项目的上端局和项目本身有特殊的要求。
Ø NMS\OAM\cfg\oamsys.cfg 该文件用来定位板卡，一般也是第一步需要需要配置的文件。
Ø NMS板卡的key文件，即在oamsys.cfg中指定的板卡加载的资源文件，CG的key文件在NMS\cg\cfg目录中。
Ø NMS\CTAccess\CFG\cnf.cfg 板卡使用会议资源的时候指定dsp会议资源。
Ø 另外，若加ASR功能，则需要在资源池中加入回声消除，即加入echo_v3.ln20_apt100。另外注意：echo.ln20_apt25在CG6565的板卡中不再支持，它只在CG6500的板卡中支持，而echo_v3.ln20_apt100在CG6565中是支持的。
Ø 如果接7号信令，则只需将资源池中的TCPs设置为nocc即可。
3.1 板卡配置——ISDN环境：
3.1.1 板卡配置第一步
板卡的驱动安装完毕，板卡正确插上（注意前后板都要插，且要对应）以后，先打开DOS窗口，执行pciscan，查找板卡，一般而言，该命令都可以正确执行。会看到如下信息：

C:\Documents and Settings\Administrator>pciscan
NMS PCI Boards Scanner

Bus Slot NMS ID
--- ---- ------
2 13 0x6500 CG_6500C_16
--- ---- ------
There were 1 NMS PCI board(s) detected

注意：当看到 2 13 0x6500 CG_6500C_16，说明找到板卡了，如果不是CG_6500C_16而是CG_6500C是不正确的，说明没有正确识别板卡，你可以把前后板都换个插槽试试，一般换几次插槽基本都能正确识别到板卡，如果换插槽还是不管用就重装板卡驱动。
从以上的命令执行结果可看到一些板卡的信息：
Bus 板卡所在的bus（总线）号
Slot 检测到的板卡插槽的位置
ID 板卡型号
这些信息在接下来的第二步中将要用来配置oamsys.cfg文件。
3.1.2 配置板卡的第二步
根据第一步执行的命令pciscan显示出的板卡信息，修改配置文件：oamsys.cfg，存放于NMS\oam\cfg目录中。
打开oamsys.cfg文件，看到有用的（没有被注释掉的）很少，从第一步显示板卡信息的命令中，可以获得Bus,Slot及ID，ID对应oamsys.cfg文件中的Product配置项。于是可以这样来配置：

[Name0]
Product = CG_6500C_16
Number = 0
Bus = 2
Slot = 13
File = cg6500.cfg

[Name0] 标识一个配置块的名字，一般一块板卡有一个配置块
Product = CG_6500C_16 填上板卡的型号，在pciscan里可以看到
Number = 0 指第一块板卡
Bus = 2 板卡所在的bus（总线）号
Slot = 13检测到的板卡插槽的位置
File = cg6500.cfg 指定一个配置文件，在这个配置文件中详细的规定了板卡配成什么协议，DSP资源怎么分等事项。这个名字可以随意定义，只要在NMS\CG\CFG\下有这个配好的文件就行,具体内容需要根据项目的平台需求来配置。在nms的环境中，这个配置文件是对板卡硬件进行配置内容进行加载的key文件。
如果有两块卡，在oamsys.cfg中，第二块板卡可以这样配置
[Name1]
Product = CG_6500C_16
Number = 1
Bus = 2
Slot = 14
File = cg6500_2.cfg

当然Bus和Slot以及Product要和pciscan得到的信息一致。
相当于每块板卡有一个自己的配置文件。那么一块是主板卡，另一块是从板卡。
这样oamsys.cfg就配完了。下面就可以配置在oamsys.cfg 中指定的配置文件了。
3.1.3 板卡配置第三步
配置在oamsys.cfg 中指定的配置文件。
这个配置文件对初学者稍微有点麻烦，建议没有经验的同事可以找配置好的模板来做稍微的改动就能用。
下面是一个ISDN环境下配置好的CG6500C板卡文件，通过它来分别讲述每个参数的意思。蓝色字体表示要经常改动的。另外，#号后面表示是注释掉的，不需要去配置，下面这个配置文件已经包含了经常需要用到的功能。后面会有详细的注释说明。

#
# c65isdn.cfg
# CG 6500C configuration file
#
# This file configures the board to run ISDN on T1 (8 trunks - 120 ports).
# E1 configuration is commented out by default
#

Clocking.HBus.ClockMode = MASTER_A
Clocking.HBus.ClockSource = NETWORK
Clocking.HBus.ClockSourceNetwork = 1

#*******************************************************************************************
# NOTE: E1 configuration is commented out. If you want E configuration, uncomment below,
# and comment out OR remove T1 configuration
#
# NOTE: Adjust idle code and TCP Files for the country you are using accordingly
#*******************************************************************************************
#*******************************************************************************************
# E1 configuration (! commented out by default)
#*******************************************************************************************
DSPStream.VoiceIdleCode[0..15] = 0xD5
DSPStream.SignalIdleCode[0..15] = 0x0D
Hdlc[0..15].Boot = YES
Hdlc[0..15].Hardware.TxTimeSlot = 16
Hdlc[0..15].Hardware.RxTimeSlot = 16
NetworkInterface.T1E1[0..15].Type = E1
NetworkInterface.T1E1[0..15].Impedance = G703_120_OHM
NetworkInterface.T1E1[0..15].LineCode = HDB3
NetworkInterface.T1E1[0..15].FrameType = CEPT
NetworkInterface.T1E1[0..15].SignalingType = PRI
NetworkInterface.T1E1[0..15].D_Channel = ISDN
NetworkInterface.T1E1[0..15].CRCMFMode = C44OFF
DSP.C5x[0..63].Libs[0] = cg6kliba
DSP.C5x[0..63].XLaw = A_LAW
DSP.C5x[0..1].Files = 8tsignal
#*******************************************************************************************
# Resource management
#*******************************************************************************************
Resource[0].Name = RSC1
Resource[0].Size = 240
Resource[0].TCPs = isd0
Resource[0].StartTimeslot = 0
#*******************************************************************************************
# Before modifying this resource definition string refer to the CG6500C
# Installation and Developers Manual.
#*******************************************************************************************
Resource[0].Definitions = ( dtmf.det_all & echo_v3.ln20_apt100 & tone.gen & \
( (rvoice.rec_mulaw & rvoice.play_mulaw) | \
(rvoice.rec_alaw & rvoice.play_alaw) | \
(oki.rec_24 & oki.play_24_100 ) | \
(oki.rec_32 & oki.play_32_100 ) \
) )
Resource[0].DSPs = 2 3 8 9 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 \
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63
#*******************************************************************************************
# NOTE: DLMs to download
#*******************************************************************************************
DLMFiles[0] = cg6500run
DLMFiles[1] = c65igen
# DLMFiles[1] = c65dpnss
#*******************************************************************************************
# NOTE: Uncomment below if using IMGT service
#*******************************************************************************************
# DLMFiles[2] = c65imgt
DebugMask = 0x0

Clocking.HBus.ClockMode = MASTER_A：常用的ClockMode有 STANDALONE 和 MASTER_A ，如果只有一块板卡，此处配成 STANDALONE ；如果有两块板卡，那么一块是主板卡，另一块是从板卡，如果是主板卡的配置文件配成：MASTER_A，如果是从板卡的配置文件配成：SLAVE，很显然这个配置文件是两块板卡的主卡配置文件。
Clocking.HBus.ClockSource = NETWORK：此处建议使用：NETWORK，表示从网络上取时钟（上端交换机），如果是一块卡或两块卡的主卡可以使用NETWORK，从卡使用：A_CLOCK（指定使用CT_C8_A和CT_Frame_A时钟信号作为板卡的首要时钟参考），如果是一块卡此处也可以设成：OSC，使用板上的振荡器来驱动E1线传输时钟
Clocking.HBus.ClockSourceNetwork = 1：在指定Clocking.HBus.ClockSource的值为NETWORK的时候该值有效。可选的值为1、2、3、4，一般配置为1。
DSPStream.VoiceIdleCode[0..15] = 0xD5：在指定的DSP语音流上给时间片设置语音空闲代码 ，所有的中继必须配置成一样的DSPStream.VoiceIdleCode，可以看到，0..15表示所有的16个E1 ，值0xD5不用变。
DSPStream.SignalIdleCode[0..15]= 0x0D： 在DSP信令流上给时间片设置空闲码
，所有的中继必须配置成一样的DSPStream.SignalIdleCode，把所有中继都配上， 值0x0D不用改变。
Hdlc[0..15].Boot = YES：允许或者不允许高级数据链路控制（HDLC）通道和特定中继关联，此处值为yes，不用变
Hdlc[0..15].Hardware.TxTimeSlot = 16：指定特定中继（E1）HDLC通道TDM时间片，值16不用改变。
Hdlc[0..15].Hardware.RxTimeSlot = 16：指定接收特定中继（E1）HDLC通道TDM时间片，值16不用改变。
NetworkInterface.T1E1[0..15].Type = E1：指定板卡上每个中继的类型，需要说明一点，一般用到的都是E1，所以只关注E1这组配置，至于下面的T1那组不用去关注。
NetworkInterface.T1E1[0..15].Impedance = G703_120_OHM：指定连接CG6500和电话网的线缆类型，值G703_120_OHM不用改变，即使你连接的是75殴的E1，不平衡变压器会把75欧姆转成120欧姆。
NetworkInterface.T1E1[0..15].LineCode = HDB3：是基带电信设备之间进行基带传输的编码，ＨＤＢ３码（三阶高密度双极性码），值HDB3不用改变。
NetworkInterface.T1E1[0..15].FrameType = CEPT：定义当前板卡的E1中继结构形式，值CEPT不用改变。
NetworkInterface.T1E1[0..15].SignalingType = PRI：定义语音和信令信息从E1和DSP资源怎样被发送出去。值PRI不用改变。
NetworkInterface.T1E1[0..15].D_Channel = ISDN：指定中继是有D通道以便ISDN跑在上面，值ISDN不用改变。
NetworkInterface.T1E1[0..15].CRCMFMode = C44OFF：指定板卡是否需要执行CRC信号校验，值C44OFF不用改变。
DSP.C5x[0..63].Libs[0] = cg6kliba：指定DSP的库文件名字，这些库文件定义了A律或u律转换。值cg6kliba不用改变。其中0..63表示总共有64个DSP资源。若有sip，则需要加 f_shared。并且必须将Libs后面的中括号去掉，即改为：DSP.C5x[0..63].Libs= cg6kliba f_shared
DSP.C5x[0..63].XLaw = A_LAW：定义DSP硬件压缩模式，我们都用A_LAW，值A_LAW不用改变。
DSP.C5x[0..1].Fi les = 8tsignal：指定被装载到CG卡上的DSP用来满足应用的数字信号
处理功能模式，0..1表示拿出两个DSP实现这个功能，在CG6500上用8tsignal，在CG6000上用qtsignal，且只用一个DSP即可，象这样：DSP.C5x[0].Files = qtsignal
下面使用一个资源池，目的是定义多少个DSP资源用来做什么：
Resource[0]中的0表示第一个资源池；
Resource[0].Name = RSC1：是资源池的名字，可以随便定义，只要不重复；
Resource[0].Size =240： 指定在此DSP资源池中支持多少个通道或端口。具体能配成多少个通道和几方面有关：
1、 你给这个资源池分配了多少个DSP资源
2、 在这个资源池中你要支持的媒体功能，放什么格式的语音文件，是否支持录音，收键、Tone音等，每个媒体功有特定的mips，每个dsp能支持多少媒体功能与dsp能支持的mips总数和媒体功能的mips总和有关。你只需要配置你需要的媒体功能，以便节省DSP资源。
Resource[0].TCPs= isd0 ：指定使用的协议类型，如果是接7号信令网关此处要写成nocc，如果是用ISDN信令，此处要写成isd0，注意是0不是o。本场景是ISDN环境。
Resource[0].StartTimeslot = 0：指定资源池的开始时隙，可以根据实际情况配置，一般都是0。
Resource[0].Definitions = ( dtmf.det_all & echo_v3.ln20_apt100 & tone.gen &\
callp.gnc&\
( (rvoice.rec_mulaw & rvoice.play_mulaw) | \
(rvoice.rec_alaw & rvoice.play_alaw) | \
(wave.rec_11_8b & wave.play_11_8b) | \
(oki.rec_24 & oki.play_24_100 ) | \
(oki.rec_32 & oki.play_32_100 ) \
) )
下面说明资源池中配置支持的媒体功能的方法：
dtmf.det_all: 这一项一般都要加上，支持DTMF功能
tone.gen: Tone音检测，这项没有什么用，可以不加
echo_v3.ln20_apt100:：回音消除，如果语音网关需要ASR功能，需要加echo_v3.ln20_apt100.在6500的板卡中回音消除还支持另外一种格式即：echo.ln20_apt25，但是要注意在6565的板卡中并不支持此种格式。只支持echo_v3.ln20_apt100。
callp.gnc; 呼叫控制的选项，没什么用，可以不加
(rvoice.rec_alaw & rvoice.play_alaw ): 如果要想支持ALAW的WAV音，这项需要配上。
（rvoice.rec_mulaw & rvoice.play_mulaw）: 如果要想支持MULAW的WAV音，这项需要配上。
(wave.rec_11_8b & wave.play_11_8b)： 支持11k 8bit的语音文件，实际上是8k 8bit，（因为对于一个两兆的中继来说，一条线路最大是64k），如果需要16bit的可以配成(wave.rec_11_16b & wave.play_11_16b)
(oki.rec_24 & oki.play_24_100)：支持6k 8bit的VOX语音，这一项比较全的配置是(oki.rec_24 & (oki.play_24_100 | oki.play_24_150 | oki.play_24_200))，后面的100、150、200是放音速率，我们一般只要配一个100就行了：
（oki.rec_32 & oki.play_32_100） ：说明支持8k 8bit的VOX语音文件，这一项比较全的配置是(oki.rec_32 & (oki.play_32_100 | oki.play_32_150 | oki.play_32_200))，后面的100、150、200是放音速率，我们一般只要配一个100就行了。
Resource[0].DSPs = \
2 3 8 9 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 \
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63：定义在这个资源池中都有哪些个DSP，总共有64个DSP，从0到63，第0个和第1个DSP用来处理信令 ，DSP.C5x[0..1].Files = 8tsignal ，其余的DSP除了可以划分为普通媒体功能外，还可以配成给会议使用的DSP，给传真使用的DSP。读者发现这里面少了一些DSP，就是用来配置会议了，关于会议将在接下来的场景中描述。
下面是通过配置文件指定传送给板卡的可选的执行时组件，DLM类型文件是运行模块的一种类型，对于CG卡来说，运行在板卡处理器上的软件有核心文件和一些运行模块组成：
DLMFiles[0]= cg6500run：如果是CG6500的卡，DLMFiles[0]配成cg6500run；如果是CG6000的卡，此处配成cg6krun。
DLMFiles[1]= c65igen：如果是CG6500的卡，DLMFiles[1]的配置有两种情况：
1、 NMS板卡驱动是2003的，此处配成c65ietsi；
2、 NMS板卡驱动是2005的，此处配成c65igen；
如果是CG6000的卡，DLMFiles[1] 的配置有两种情况：
1、 NMS板卡驱动是2003的，此处配成isdnetsi；
2、 NMS板卡驱动是2005的，此处配成isdngen；
DebugMask= 0x0：指定跟踪板卡执行的标准，相当于一些Trace信息的等级，要想看Trace结果得用OAMMON命令。值DebugMask 一般都设为0x0，不用改变。
注意：对于CG6565c的板卡来说，KEY文件[板卡的主配置文件，在CG\CFG目录下。]的配置基本上与6500c差不多，只是会出现以下几项，与6500c的异同之处：
DSP.C5x[0..95].Os = dspos6u：指定当前板卡dsp内核所使用的数字信号处理模块
DLMFiles[0] = c6565igen：含义与前面6500板卡的类似，只是指定的文件不一样。
DSPStream.SignalIdleCode[0..15] = 0x09：含义与前面6500板卡的类似，只是指定的值不一样。
Hdlc[0..15].RxTimeSlot = 16：含义与前面6500板卡的类似，只是表达的格式有所不同。
Hdlc[0..15].TxTimeSlot = 16: 同上
3.2 板卡配置——SIP环境
3.2.1 安装SIP驱动程序
在安装之前，有几点需要确认，第一就是板卡驱动要装2005，其次就是板卡上的ip接口要插上网线，并且先装板卡驱动，再装SIP驱动。
3.2.2 申请SIP sip demo license
在安装好板卡驱动后，如果license（nccsip-eval.lic）文件在目录\nms\oam\cfg\下，在目录C：\nms\nmslm下执行如下命令：
nmslm_tool -c \nms\oam\cfg\nccsip-eval.lic
注意：这个license可能会过期。
3.2.3 启动SIP Server
其配置文件nccsip.cfg(文件名必须是nccsip.cfg)放置于\NMS\OAM\cfg目录下。
启动命令：nmssip register
nmssip start
nccsip.cfg举例如下，具体的配置项请参考SIP_for_NCC 文档《NMS SIP for Natural Call
Control Developer's Reference Manual》。
general.sendProtocolEvents = false
general.manualACK = false
general.manualPRACK = false
general.numPorts = 1200
附带有模版。
3.2.4 板卡中SIP配置
板卡配置要改动或是添加几处：
Ø 网络接口配置
IPC.AddRoute[0].DestinationAddress：该键值后面配板卡的IP地址，该IP地址为没有被占用的IP地址。
IPC.AddRoute[0].Mask ：网络掩码，一般可以设为255.255.255.0
IPC.AddRoute[0].Interface : 一般设为1即可
IPC.AddRoute[1].DestinationAddress：
IPC.AddRoute[1].Mask：网络掩码
IPC.AddRoute[1].GatewayAddress：网关地址
例如：假如选择了板卡的IP地址为10.130.130.130,可以做如下配置：
IPC.AddRoute[0].DestinationAddress = 10.130.130.130
IPC.AddRoute[0].Mask = 255.255.255.0
IPC.AddRoute[0].Interface = 1
IPC.AddRoute[1].DestinationAddress = 0.0.0.0
IPC.AddRoute[1].Mask = 0.0.0.0
IPC.AddRoute[1].GatewayAddress = 10.130.1.5

Ø DSP配置
这个需要在资源池中加入配置项f_g711.cod & f_g711.dec，用于G.711编解码,但是加载f_g711.cod & f_g711.dec后会使Resource[0].Size 变小，在项目应用中需要注意。
可以这样配置资源池；
Resource[0].Definitions = (dtmf.det_all & echo_v3.ln20_apt100 & tone.gen & \
((f_g711.cod & f_g711.dec) |\
(rvoice.rec_mulaw & rvoice.play_mulaw) | \
(rvoice.r
