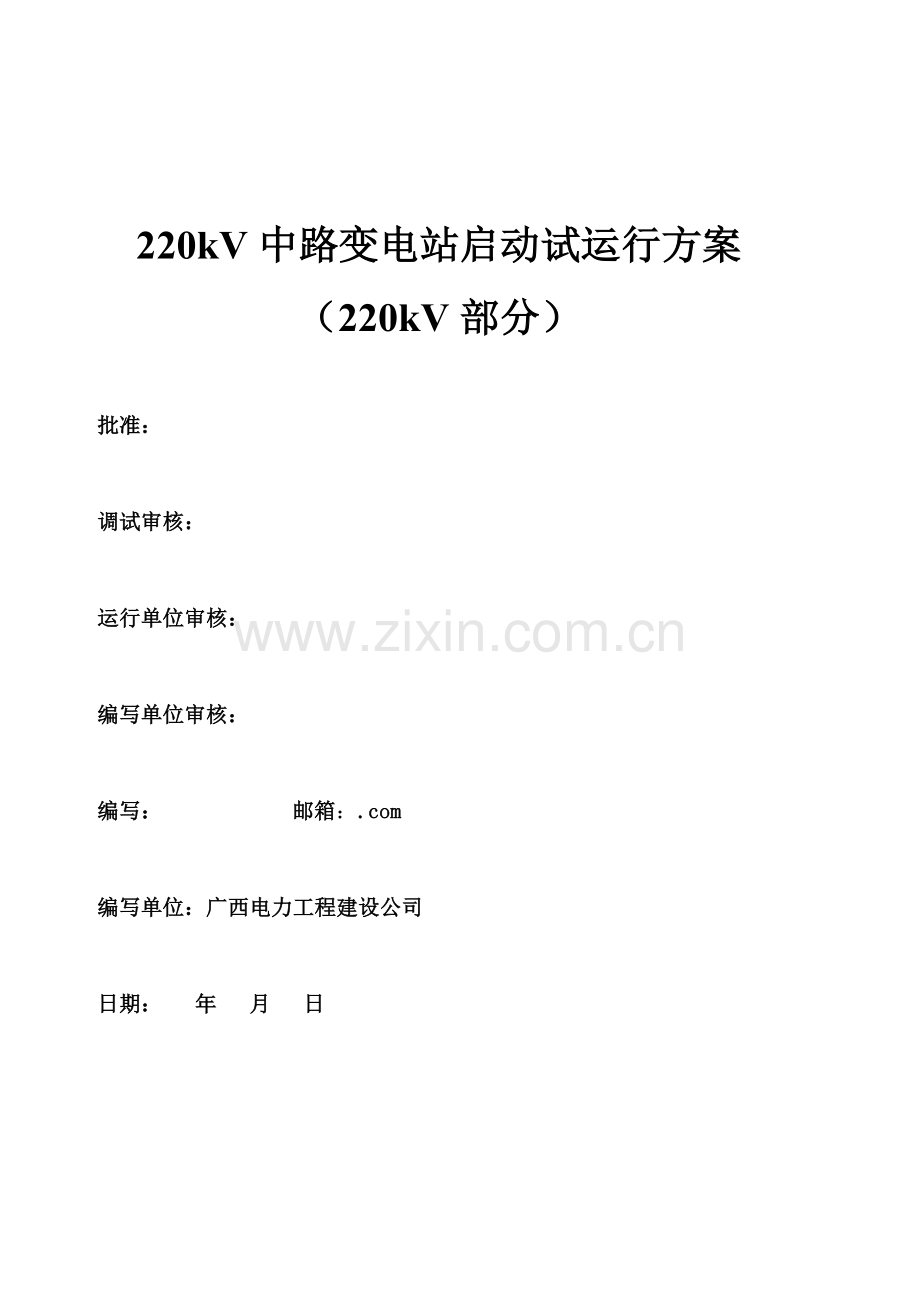

220kV中路变电站启动试运行方案
（220kV部分）

批准：

调试审核：

运行单位审核：

编写单位审核：

编写： 邮箱：.com

编写单位：广西电力工程建设公司

日期： 年 月 日

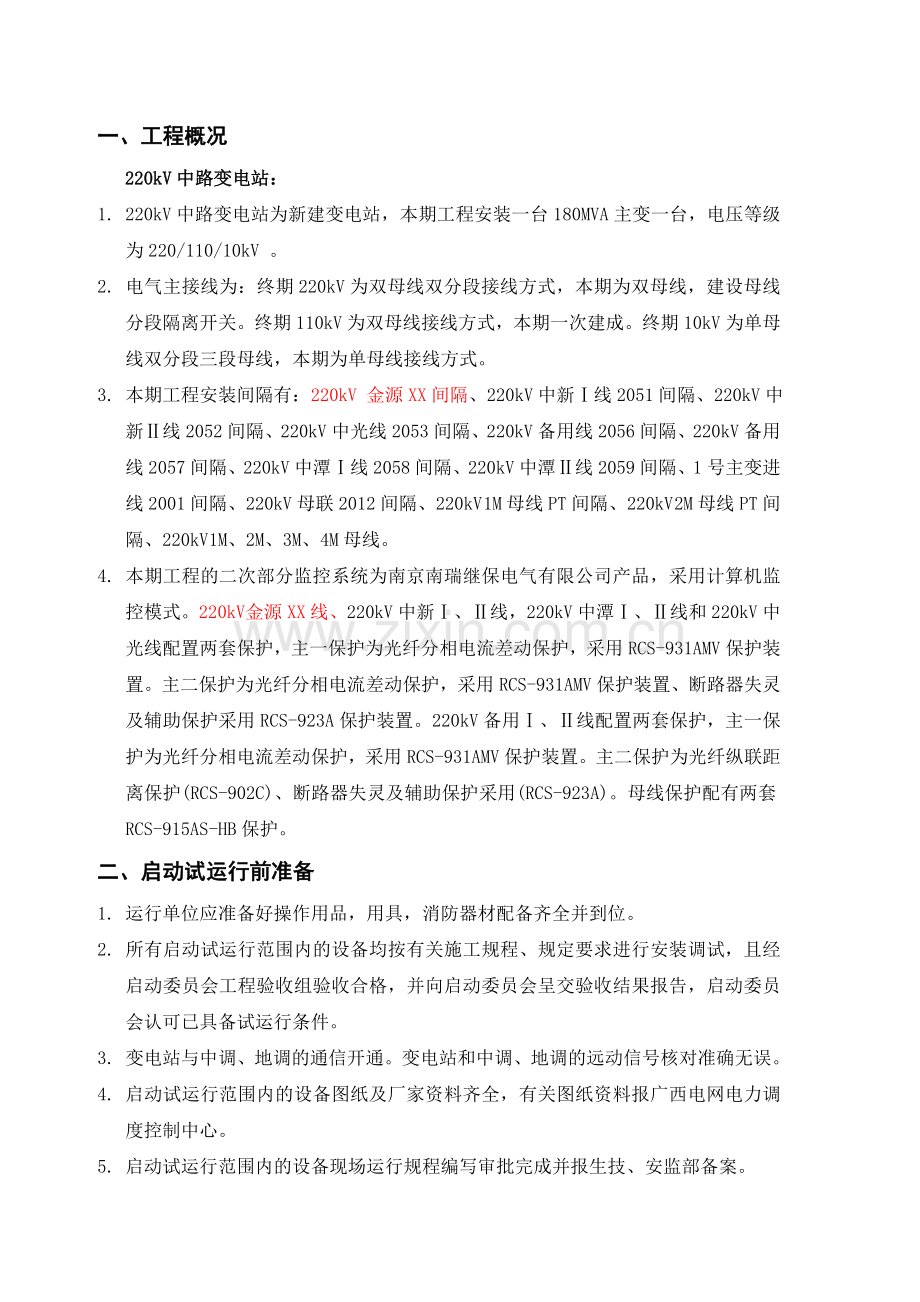

一、工程概况
220kV中路变电站：
1. 220kV中路变电站为新建变电站，本期工程安装一台180MVA主变一台，电压等级为220/110/10kV 。
2. 电气主接线为：终期220kV为双母线双分段接线方式，本期为双母线，建设母线分段隔离开关。终期110kV为双母线接线方式，本期一次建成。终期10kV为单母线双分段三段母线，本期为单母线接线方式。
3. 本期工程安装间隔有：220kV 金源XX间隔、220kV中新Ⅰ线2051间隔、220kV中新Ⅱ线2052间隔、220kV中光线2053间隔、220kV备用线2056间隔、220kV备用线2057间隔、220kV中潭Ⅰ线2058间隔、220kV中潭Ⅱ线2059间隔、1号主变进线2001间隔、220kV母联2012间隔、220kV 1M母线PT间隔、220kV 2M母线PT间隔、220kV1M、2M、3M、4M母线。
4. 本期工程的二次部分监控系统为南京南瑞继保电气有限公司产品，采用计算机监控模式。220kV 金源XX线、220kV中新Ⅰ、Ⅱ线，220kV中潭Ⅰ、Ⅱ线和220kV中光线配置两套保护，主一保护为光纤分相电流差动保护，采用RCS-931AMV保护装置。主二保护为光纤分相电流差动保护，采用RCS-931AMV保护装置、断路器失灵及辅助保护采用RCS-923A保护装置。220kV备用Ⅰ、Ⅱ线配置两套保护，主一保护为光纤分相电流差动保护，采用RCS-931AMV保护装置。主二保护为光纤纵联距离保护(RCS-902C)、断路器失灵及辅助保护采用(RCS-923A)。母线保护配有两套RCS-915AS-HB保护。
二、启动试运行前准备
1. 运行单位应准备好操作用品，用具，消防器材配备齐全并到位。
2. 所有启动试运行范围内的设备均按有关施工规程、规定要求进行安装调试，且经启动委员会工程验收组验收合格，并向启动委员会呈交验收结果报告，启动委员会认可已具备试运行条件。
3. 变电站与中调、地调的通信开通。变电站和中调、地调的远动信号核对准确无误。
4. 启动试运行范围内的设备图纸及厂家资料齐全，有关图纸资料报广西电网电力调度控制中心。
5. 启动试运行范围内的设备现场运行规程编写审批完成并报生技、安监部备案。
6. 施工单位和运行单位双方协商安排操作、监护及值班人员和班次，各值班长和试、运行负责人的名单报中调和地调备案。
7. 与启动试运行设备相关的厂家代表已到位。
三、启动试运行范围
1. 220kV线路： 220kV中新Ⅰ线、220kV中新Ⅱ线。
2．220kV新兴变电站： 220kV中新Ⅱ线2053间隔一、二次设备。
3．220kV中路站：220kV 金源XX间隔、220kV中新Ⅰ线2051间隔、220kV中新Ⅱ线2052间隔、220kV中光线2053间隔、220kV备用线2056、220kV备用线2057间隔、220kV中潭Ⅰ线2058、220kV中潭Ⅱ线2059、#1主变220kV 侧2001间隔、220kV母联2012间隔、220kV 1M母线PT 219间隔、220kV 2M母线PT 229间隔一、二次设备，220kV 1M、2M、3M、4M母线的一、二次设备。
四、启动试运行项目
1. 220kV新兴站：220kV中新Ⅰ线2057开关对220kV中新Ⅰ线充电。
2. 220kV中路站：220kV 1M、3M母线受电。
3. 220kV中路站：220kV 2M、4M母线受电。
4. 220kV中路站：220kV1M、2M母线PT二次核相。
5. 220kV中路站：220kV中新Ⅱ线2052开关对220kV中新Ⅱ线线路进行两次充电。
6. 220kV新兴站：220kV中新Ⅱ线2053开关对220kV中新Ⅱ线线路进行第三次充电。
7. 220kV中路站：220kV中新Ⅰ、Ⅱ线二次核相。
8. 220kV中路站：220kV中新Ⅰ线2051开关、220kV中新Ⅱ线2052开关同期试验。
9. 220kV新兴站：220kV中新Ⅰ线2057开关、中新Ⅱ线2053开关同期试验。
10. 220kV中路站：#1主变、220kV中新Ⅰ线带负荷后，进行负荷判方向。
11. 220kV中路站：220kV中新Ⅱ线带负荷判方向。
12. 220kV中路站：220kV 金源XX、220kV中光线2053、220kV备用线2056、220kV备用线2057、220kV中潭Ⅰ线2058、220kV中潭Ⅱ线2059间隔带电试运行。
13. 220kV中路站：220kV 金源XX 、220kV中新Ⅰ线2051、220kV中新Ⅱ线2052、220kV中光线2053、220kV中潭Ⅰ线2058、220kV中潭Ⅱ线2059、220kV备用线2056、220kV备用线2057间隔刀闸等电位切换试验，并腾空#1M母线。
14. 220kV新兴站：220kV中新Ⅱ线2053间隔等电位切换试验。
15. 防城港地调负责220kV中路站1号主变和110kV及以下电压等级设备启动试运行，启动方案另写。
16. 相关保护检查由运行方式安排。
五、启动试运行电网风险分析及措施
1、 设备操作较多，有发生误操作的可能。对策：严格 “两票”制度，防止误操作。
2、 防止带接地线（地刀）合闸送电。对策：按送电方案，核查一次设备方式，所有设备均无地线或地刀后方可送电。
3、 防止漏投保护压板。对策：按送电方案，核查二次设备方式，检查所有保护定值已按要求核对、保护压板投入正确。
4、 防止误入带电间隔。对策：使用微机五防系统开出操作票。增加操作监护人（施工方）加强监护，核对现场设备编号牌，防止走错间隔。
5、 在在进行二次核相时有可能出现相序不正确，若出现此情况解决方案如下：
若二次核相不对，汇报试运行指挥组长后，先核实是二次相别错误还是一次相别错误，二次错误更改相关二次回路，一次错误对相关线路及母线停电解决。
6、 在进行线路冲击受电时，冲击合闸有可能出现故障跳闸，解决方案如下：
向试运行指挥组长汇报异常情况，根据故障报告分析原因，由线路施工单位派有关技术人员巡线处理。
7、 在进行二次电压异常，解决方案如下：
向试运行指挥组长汇报异常情况，检查导致异常原因，或申请一次停电处理。
8、在此试运行过程中，请220kV新兴站值班员做好与投产线路相关母线故障跳闸的事故处理预案。
六、启动试运行时间安排
计划 2013 年 月 日 ～ 日
七、启动试运行指挥成员名单和电话
启动试运指挥组长：卢庆保 手机：[phone]
启动试运指挥副组长： 联系电话： 手机：
八、启动试运行应具备的条件
1. 新启动的变电站与中调、地调之间的通信能满足调度运行要求，启动设备相关的远动信息能正常传送到广西中调和地调。
2. 所有启动范围的继电保护装置调试完毕并已按调度机构下达的定值单整定正确并经运行值班人员签字验收。
3. 所有启动范围的通信设备调试完毕并已按调度机构下达的电路开通单开通电路并经通信调度确认和设备运行人员签字验收。
4. 所有现场有关本次启动设备的基建工作完工，已验收合格，临时安全措施拆除，与带电设备之间的隔离措施已做好，所有施工人员已全部撤离现场，现场具备送电条件。
5. 线路参数均已测试完成，结果正确，且实测参数已提交广西中调继电保护科。
6. 线路纵联保护通道试验工作结束，通道正常。
7. 运行单位已在中调的OMS系统中向中调报送启动申请单。
8. 启动调试开始前，参加启动调试有关人员应熟悉厂站设备、启动方案及相关的运行规程规定。与启动有关的运行维护单位应根据启委会批准的启动方案，提前准备操作票。
9. 启动前现场应与相关调度核对新设备启动试运行方案，以保证启动试运行方案一致。
10.线路施工单位已在220kV新兴站分别测量220kV中新Ⅰ线、220kV中新Ⅱ线线路核相正确及绝缘合格, 220kV光岭变测量220kV中光线线路核相正确及绝缘合格，并向试运行小组组长和中调汇报。
九、启动试运行前系统运行方式要求、调度操作配合
220kV新兴站
新兴站220kV中新Ⅰ线2057开关、中新Ⅱ线2053开关在冷备用状态。该操作在启动试运行前完成。
十、启动前现场准备和设备检查
由启动试运指挥组长或中调下令，现场值班人员和试运行人员将设备操作至以下状态，启动前完成。
一次设备状态要求
1. 220kV中新Ⅰ线、220kV中新Ⅱ线在冷备用状态，线路两侧地刀均在分闸位置，启动范围内有关接地线全部拆除。
220kV新兴站：（中调下令）
2. 220kV新兴站：220kV中新Ⅰ线2057开关、中新Ⅱ线2053开关在冷备用状态，启动范围内有关接地线全部拆除。
220kV中路站：（试运行指挥组长下令）
3. 220kV中路站 1M、3M、2M、4M母线及母线上所有设备都在冷备用状态。
4. 220kV 金源XX 、220kV中新Ⅰ线2051间隔、220kV中新Ⅱ线2052间隔、220kV中光线2053间隔、220kV备用线2056间隔、220kV备用线2057间隔、220kV中潭Ⅰ线2058间隔、220kV中潭Ⅱ线2059间隔、220kV 1号主变2001间隔、220kV母联2012间隔、220kV 1M母线PT、220kV 2M母线PT 、220kV分段间隔均在冷备用状态。
5. 检查确认启动范围内所有地刀均在分闸位置，有关接地线全部拆除。
二次设备检查和保护投退
6. 所有待启动的保护、安自、测控、录波装置已按正式定值单执行并投入。
220kV新兴站：（中调下令）
7. 检查新兴站220kV 母差、失灵保护出口跳220kV中新Ⅰ线2057开关、220kV中新Ⅱ线2053开关压板在投入。
8. 检查已按定值单投入新兴站220kV中新Ⅰ线全部保护(包括启动失灵、两套纵联保护)，停用新兴站220kV中新Ⅰ线2057开关重合闸。
9. 检查已按定值单投入新兴站220kV中新Ⅱ线全部保护(包括启动失灵、两套纵联保护)，停用新兴站220kV中新Ⅱ线2053开关重合闸。
10. 按编号为“新兴站XXXX临时”的临时定值单对新兴站220kV中新Ⅱ线2053开关RCS-923A保护过流保护定值进行整定，并投入过流保护。
11. 检查220kV新兴站220kV中新Ⅱ线线路PT二次空开在合上位置。
220kV中路站：
12. 检查220kV 母差、失灵保护在投入。
13. 检查220kV 母差、失灵保护出口跳220kV 金源XX开关 、220kV中新Ⅰ线2051开关、220kV中新Ⅱ线2052开关、220kV 中光线2053开关、220kV备用线2056开关、220kV备用线2057开关、220kV中潭Ⅰ线2058开关、220kV中潭Ⅱ线2059开关、1号主变220kV 侧2001开关、220kV母联2012开关压板在投入。
14. 检查已按正式定值单投入220kV中路站220kV中新Ⅰ线全部保护(包括启动失灵、两套纵联保护)，停用220kV中新Ⅰ线2051开关重合闸。
15. 按编号为“中路站XXXX临时”的临时定值单对220kV中新Ⅰ线2051开关RCS-923A保护的过流保护定值进行整定，并投入过流保护。
16. 检查已按正式定值单投入220kV中路站220kV中新Ⅱ线全部保护(包括启动失灵、两套纵联保护)，停用220kV中新Ⅱ线2052开关重合闸。
17. 按编号为“中路站XXXX临时”的临时定值单对220kV中新Ⅱ线2052开关RCS-923A保护的过流保护定值进行整定，并投入过流保护。
18. 检查已按正式定值单投入220kV中路站220kV 金源线XX、220kV 中光线2053、220kV备用线2056、220kV备用线2057、220kV中潭Ⅰ线2058、220kV中潭Ⅱ线2059全部保护，并停用以上线路的重合闸。
19. 检查220kV中路站220kV#1M母线PT二次空开在断开位置。
20. 检查220kV中路站220kV#2M母线PT二次空开在断开位置。
十一、启动试运行
220kV新兴站220kV中路Ⅰ线2057开关对220kV中路Ⅰ线充电
1. 220kV新兴站：合上220kV中新Ⅰ线20572、20576刀闸。
2. 220kV中路站：合上220kV中新Ⅰ线20511、20516刀闸。
3. 220kV新兴站：合上220kV中新Ⅰ线2057开关，对220kV中新Ⅰ线线路进行第一次充电，线路充电正常后不断开新兴站220kV中路Ⅰ线2057开关。
4. 220kV中路站：测量220kV中新Ⅰ线线路 PT的二次电压，电压正常后合上线路PT二次电压空开。
220kV中路站220kV 1M、3M母线受电
5. 220kV中路站：合上220kV #1M母线PT 219刀闸。
6. 220kV中路站：合上220kV分段间隔20131刀闸、20133刀闸。
7. 220kV中路站：合上220kV中新Ⅰ线2051开关对220kV #1M、#3M母线进行充电。
8. 220kV中路站：测量220kV #1M母线PT的二次电压和开口三角不平衡电压、相序，正常后投入220kV #1M母线PT二次空开。检查220kV中新Ⅰ线线路保护装置的电压及相序正确，各计量、测量电压及相序正确，用220kV中新Ⅰ线线路PT二次与220kV #1M母线PT二次电压核相正确，并把结果汇报启动试运行组组长。
220kV中路站220kV #2M、#4M母线受电
9. 220kV中路站：投入220kV母联充电保护。
10. 220kV中路站：合上220kV母联20121刀闸、220kV母联20122刀闸、220kV 金源线XX、220kV中新Ⅱ线20522刀闸、220kV中光线20532刀闸、220kV备用线20562刀闸、220kV备用线20574刀闸、220kV中潭Ⅰ线20584刀闸、220kV中潭Ⅱ线20594刀闸、1号主变220kV侧20012刀闸。
11. 220kV中路站：合上分段间隔220kV 20242刀闸、20244刀闸
12. 220kV中路站：合上220kV #2M母线PT 229刀闸。
13. 220kV中路站：合上220kV母联2012开关对220kV #2M、#4M充电，充电正常后退出220kV母联充电保护。
220kV中路站220kV #1M、#2M PT二次核相
14. 220kV中路站：测量220kV #2M母线PT的二次电压和开口三角不平衡电压、相序，正确后投入220kV #2M母线PT二次空开，并用220kV #1M、#2M母线PT二次电压进行核相，正确后进行二次电压并列、解列试验，试验完成后向中调汇报结果。
220kV中路站中新Ⅱ线2052开关对中新Ⅱ线线路充电
15. 中路站：合上中新Ⅱ线20526刀闸。
16. 中路站:合上中新Ⅱ线2052开关，对中新Ⅱ线线路充电两次，每次带电5分钟，间隔5分钟。第一次充电的同时220kV中路站和220kV新兴站及时测量220kV中新Ⅱ线线路PT二次电压正常。中路站合上中新Ⅱ线2052线路PT二次空开，并与220kV母线PT二次电压核相正确。220kV新兴站中新Ⅱ线2052线路PT二次电压与220kV母线PT二次电压核相正确。第二次充电正常后断开中路站中新Ⅱ线2052开关。
17. 220kV中路站：断开220kV母联2012开关。
18. 220kV中路站：拉开220kV母联20121、20122刀闸。
220kV新兴站220kV中新Ⅱ线2053开关对220kV中新Ⅱ线进行第三次充电
19. 220kV新兴站：合上220kV中新Ⅱ线20532、20536刀闸。
20. 220kV新兴站：合上220kV中新Ⅱ线2053开关，对中新Ⅱ线第三次充电，充电正常后不再断开220kV中新Ⅱ线2053开关。
220kV中路站用220kV中新Ⅱ线2052开关对220kV #2M、#4M母线充电及二次电压核相
21. 220kV中路站：合上220kV中新Ⅱ线2052开关，对220kV中路站220kV #2M母线充电。
22. 220kV中路站：用220kV #1M母线PT与220kV #2M母线PT进行核相，核相正确后向中调汇报。
23. 220kV中路站：合上220kV母联20121、20122刀闸。
24. 220kV中路站：合上220kV母联2012开关。
220kV中路站220kV中新Ⅰ线2051开关、220kV中新Ⅱ线2052开关同期试验
25. 220kV中路站：断开220kV中新Ⅰ线2051开关。
26. 220kV中路站：同期合上220kV中新Ⅰ线2051开关。
27. 220kV中路站：断开220kV中新Ⅱ线2052开关。
28. 220kV中路站：拉开2220kV中新Ⅱ线20522刀闸，合上220kV中新Ⅱ线20521刀闸。
29. 220kV中路站：同期合上220kV中新Ⅱ线2052开关。
220kV新兴站220kV中新Ⅰ线2057开关、220kV中新Ⅱ线2053开关同期试验
30. 220kV新兴站：断开220kV中新Ⅰ线2057开关。
31. 220kV新兴站：同期合上220kV中新Ⅰ线2057开关。
32. 220kV新兴站：断开220kV中新线2053开关。
33. 220kV新兴站：同期合上220kV中新Ⅱ线2053开关。
220kV中路站：220kV 金源线、220kV中光线2053、220kV中潭Ⅰ线2058、220kV中潭Ⅱ线2059、220kV备用线2056、220kV备用线2057间隔带电试运行。
34. 220kV中路站：合上220kV金源线XX刀闸
35. 220kV中路站：合上220kV金源线XX，带电试运行24小时。
36. 220kV中路站:合上220kV中光线2053开关，带电试运行24小时。
37. 220kV中路站：合上220kV中潭Ⅱ线20596刀闸。
38. 220kV中路站:合上220kV中潭Ⅱ线2059开关，带电试运行24小时。
39. 220kV中路站：合上220kV备用线20566刀闸。
40. 220kV中路站:合上220kV备用线2056开关，带电试运行24小时。
41. 220kV中路站：合上220kV中潭Ⅰ线20586刀闸。
42. 220kV中路站:合上220kV中潭Ⅰ线2058开关，带电试运行24小时。
43. 220kV中路站：合上220kV备用线20576刀闸。
44. 220kV中路站:合上220kV备用线2057开关，带电试运行24小时。
220kV中路站#1主变及10kV母线充电试运行（220kV中路站#1主变、110kV及以下电压等级设备启动试运行方案另写，由防城港供电局负责投运）。
220kV中新Ⅰ线2051带负荷判方向
45. 220kV中路站：在#1主变带负荷前，向中调申请#1主变带负荷，中调许可后执行以下操作。
46. 220kV中路站：断开220kV中新Ⅱ线2052开关。
47. 退出220kV中新Ⅰ线两侧主一保护的纵联保护投入功能压板。
220kV中路站：#1主变、220kV中新Ⅰ线带负荷后，进行负荷判方向
48. 220kV中路站：220kV中新Ⅰ线带负荷后，对220kV中新Ⅰ线保护及测量、计量、录波器等带负荷判方向工作，对中路站220kV母差保护带负荷判极性。
49. 220kV中新Ⅰ线保护方向正确后，投入220kV中新Ⅰ线两侧主一保护的纵联保护投入功能压板。
50. 220kV中路站：将220kV中新Ⅰ线2051开关RCS-923A保护定值恢复为正常运行定值，退出220kV中新Ⅰ线2051开关RCS-923A保护的过流保护。
220kV中路站：中新Ⅱ线进行负荷判方向
51. 退出220kV中新Ⅱ线两侧主一保护的纵联保护投入功能压板。
52. 220kV中路站：同期合上220kV中新Ⅱ线2052开关。
53. 220kV中路站：断开220kV中新I线2051开关。
54. 220kV中路站：对220kV中新Ⅱ线保护及测量、计量、录波器等带负荷判方向工作，对中路站220kV母差保护带负荷判极性。
55. 220kV中新Ⅱ线保护方向正确后，投入220kV中新Ⅱ线两侧主一保护的纵联保护投入功能压板。
56. 220kV中路站：将220kV中新Ⅱ线2052开关RCS-923A保护定值恢复为正常运行定值，退出220kV中新Ⅱ线2052开关RCS-923A保护的过流保护。
57. 220kV新兴站：将220kV中新Ⅱ线2053开关RCS-923A保护定值恢复为正常运行定值，退出220kV中新Ⅱ线2053开关RCS-923A保护的过流保护。
220kV中路站：220kV金源线XX 、220kV中新Ⅰ线2051、220kV中新Ⅱ线2052、220kV中光线2053、220kV中潭Ⅰ线2058、220kV中潭Ⅱ线2059、220kV备用线2056、220kV备用线2057刀闸等电位切换试验。
58. 220kV中路站：同期合上220kV中新I线2051开关。
59. 220kV中路站：投入220kV母线保护投单母运行压板，断开220kV母联2012开关控制电源。
60. 220kV中路站：合上220kV金源线XX刀闸
61. 220kV中路站：合上220kV金源线XX刀闸
62. 220kV中路站：合上220kV中新Ⅰ线20512刀闸。
63. 220kV中路站：拉开220kV中新Ⅰ线20511刀闸。
64. 220kV中路站：合上220kV中新Ⅰ线20511刀闸。
65. 220kV中路站：拉开220kV中新Ⅰ线20512刀闸。
66. 220kV中路站：合上220kV中新Ⅰ线20512刀闸。
67. 220kV中路站：拉开220kV中新Ⅰ线20511刀闸。
68. 220kV中路站：合上220kV中新Ⅱ线20521刀闸。
69. 220kV中路站：拉开220kV中新Ⅱ线20522刀闸。
70. 220kV中路站：合上220kV中新Ⅱ线20522刀闸。
71. 220kV中路站：拉开220kV中新Ⅱ线20521刀闸。
72. 220kV中路站：合上220kV中光线20531刀闸。
73. 220kV中路站：拉开220kV中光线20532刀闸。
74. 220kV中路站：合上220kV中光线20532刀闸。
75. 220kV中路站：拉开220kV中光线20531刀闸。
76. 220kV中路站：合上220kV备用线20561刀闸。
77. 220kV中路站：拉开220kV备用线20562刀闸。
78. 220kV中路站：合上220kV备用线20562刀闸。
79. 220kV中路站：拉开220kV备用线20561刀闸。
80. 220kV中路站：合上220kV备用线20573刀闸。
81. 220kV中路站：拉开220kV备用线20574刀闸。
82. 220kV中路站：合上220kV备用线20574刀闸。
83. 220kV中路站：拉开220kV备用线20573刀闸。
84. 220kV中路站：合上220kV中潭I线20583刀闸。
85. 220kV中路站：拉开220kV中潭I线20584刀闸。
86. 220kV中路站：合上220kV中潭I线20584刀闸。
87. 220kV中路站：拉开220kV中潭I线20583刀闸。
88. 220kV中路站：合上220kV中潭Ⅱ线20593刀闸。
89. 220kV中路站：拉开220kV中潭Ⅱ线20594刀闸。
90. 220kV中路站：合上220kV中潭Ⅱ线20594刀闸。
91. 220kV中路站：拉开220kV中潭Ⅱ线20593刀闸。
92. 220kV中路站：合上220kV母联2012开关控制电源，退出220kV母线保护投单母运行压板。
220kV新兴站220kV中新Ⅱ线2053间隔刀闸等电位切换试验。
93. 220kV新兴站：投入220kV母线保护投单母运行压板，断开220kV母联2002开关控制电源。
94. 220kV新兴站：合上220kV中新Ⅱ线20531刀闸。
95. 220kV新兴站：断开220kV中新Ⅱ线20532刀闸。
96. 220kV新兴站：合上220kV中新Ⅱ线20532刀闸。
97. 220kV新兴站：断开220kV中新Ⅱ线20531刀闸。
98. 220kV新兴站：退出220kV母线保护投单母运行压板，合上220kV母联2002开关控制电源。
220kV新兴站调整为正常运行方式（由中调下令）
220kV中路站#1主变和110kV及以下电压等级设备启动结束后，220kV中路站调整为正常运行方式（由中调下令）
99. 220kV中新Ⅰ线、220kV中新Ⅱ线、220kV中光线进行24小时试运行结束后，继续保持运行。
100. 24小时运行结束后， 220kV中潭Ⅰ线2058、220kV中潭Ⅱ线2059、220kV备用线2056、220kV备用线2057开关由运行状态转为冷备用状态。
保护检查及有关运行方式安排
1. 220kV中路站：检查220kV中新Ⅰ线、220kV中新Ⅱ线两侧保护、220kV母线保护已按正常方式投入运行。
2. 新设备24小时试运行期间应有供电局值班员在场，试运行结束后，现场值班员必须汇报中调值班调度员。
3. 线路24小时试运行结束后，投入220kV中新Ⅰ线、220kV中新Ⅱ线、两侧开关综重。
十二、安全措施及注意事项
1. 所有参加启动试运行的人员必须遵守《电力安全工作规程》。
2. 各项操作及试验须提前向调度部门申请，同意后方可实施，试验和操作人员应严格按照试运行指挥系统的命令进行工作。
3. 所有操作均应填写操作票，操作票的填写及操作由运行单位负责，操作过程由施工单位监护，施工单位负安全责任。
4. 试验人员需要在一次设备及相关控制保护设备上装、拆接线时，应在停电状态下、在工作监护人监护下进行。
5. 每个项目完成后，应得到各方的报告，确认运行系统及试验正常后方能进行下一个项目的工作。
6. 试运行期间发生的设备故障处理及试验工作,须经启动委员会同意后方可实施；试运行过程中如果正在运行设备发生事故或出现故障，应暂停试运行并向启动委员会汇报。
7. 试运行期间，非指挥、调度、运行当值及操作监护人员不得随意进入试运行设备区域，任何人不得乱动设备，以确保人身和设备安全。
十三、启动试验全部工作完成，经24小时试运行正常后，220kV中路站本次启动范围设备分别交由运行单位维护。
十四、有关厂站的电气主接线图
1：220kV中路变电站
2：220kV新兴变电站
3：220kV光岭变电站
