WA05-R无线路由器

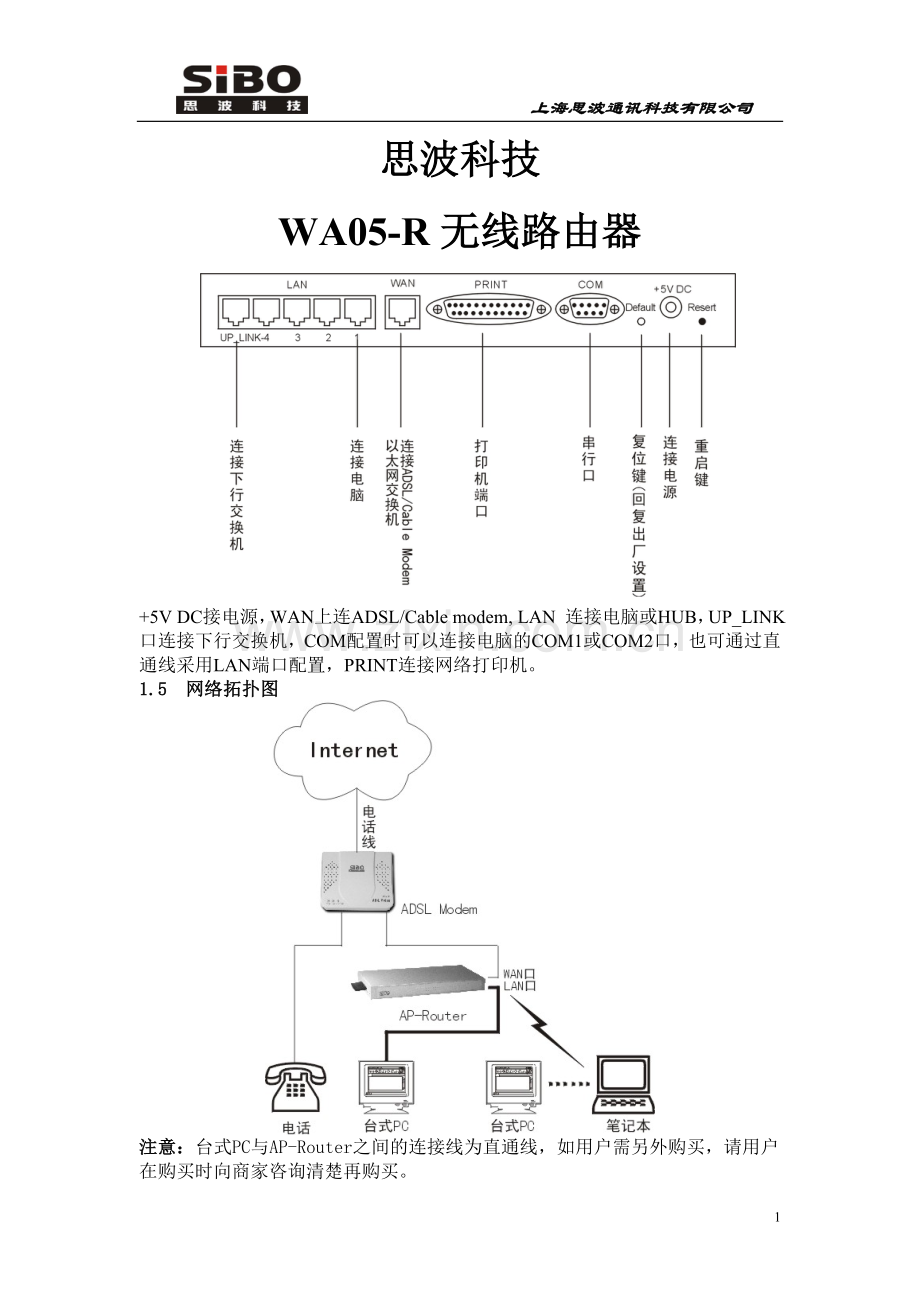

+5V DC接电源，WAN上连ADSL/Cable modem, LAN 连接电脑或HUB，UP_LINK口连接下行交换机，COM配置时可以连接电脑的COM1或COM2口，也可通过直通线采用LAN端口配置，PRINT连接网络打印机。
1.5 网络拓扑图

注意：台式PC与AP-Router之间的连接线为直通线，如用户需另外购买，请用户在购买时向商家咨询清楚再购买。
2、网络（TCP/IP地址）设置基础
2.1 在 Windows 2000/XP下设置网络
2.1.1 单击电脑屏幕的左下角“开始”按钮à“设置”à单击“控制面板”，出现的图像如下：

2.1.2 双击“网络和拨号连接”按钮，选择“本地连接”点击右键选择“属性”。如下图：

2.1.3 点击属性，就进入了IP地址的配置界面了。在这里可以自动获得IP地址，也可指定IP地址，并能配置DNS。由于WA05-R无线路由器可以提供DHCP服务，所有在配置IP地址时我们建议用户使用“自动获得IP地址”选项。

2.2 在WINDOWS95/98/ME下设置网络
2.2.1 单击电脑屏幕的左下角“开始”按钮à“设置”à单击“控制面板”，出现的图象如下：

2.2.2 双击“网络”按钮，选择“TCP/IP”点击“属性”。如下图：

2.2.3 点击属性后就进入了IP地址的配置界面了。在这里可以自动获得IP地址，也可指定IP地址。并能配置DNS。

3、无线路由器的连接及初始设置。
3.1 先将无线网卡插入AP-Router中，接上电源，即可利用有线网络或无线网络进行设置。
3.2 将无线路由器与配置计算机连接起来：
3.2.1在无线网络情况下：
a．利用一台计算机作为配置计算机，在该计算机上安装无线网卡，将无线网卡的SSID设置成网络名（默认的网络名为wireless）,当无线网卡图标呈绿色状态时，则表示计算机上的无线网卡与无线路由器接通。
b．将该计算机的TCP/IP协议内容设置成与AP-Router在同一网段内的地址（默认为192.168.0.xxx，xxx为用户自行设置的地址号，范围从1~255，为了不与路由器的地址冲突，请不要设置成192.168.0.1或192.168.0.2），然后确认。<在Windows 98/Me下，还需要重新启动计算机>此时就可以对AP-Router进行设置了。
3.2.2在有线网络情况下：
a. 利用一台计算机作为配置计算机，将该计算机的TCP/IP协议内容设置成与AP-router在同一网段内的地址（参见第2节），然后确认。在Windows 98/Me下，还需要重新启动计算机。
b. 将无线路由器的一个LAN口与配置用计算机的以太网口用网线相连
3.3 打开IE，系统默认无线路由器的IP地址是192.168.0.1，在IE的地址条中键入此IP地址，新窗口将出现输入你的用户名和密码，AP Route的默认用户名和密码都是：
“root”
3.4 这样就能进入AP-router的设置界面，进行设置。

4、无线路由器的配置界面说明
4.1 登录界面
在网页浏览器的地址栏里键入默认的IP地址192.168.0.1并回车，一个可以键入用户名和密码的新的窗口将会出现，第一次设置时键入默认的用户名root和密码root。如图：

4.2 “首页”选项说明
点击“首页”选项可以察看当前无线路由器配置的所有详细信息。
如图：

4.3“配置向导”选项说明
点击配置“配置向导”出现的下一个界面说明设置需要4个步骤，并说明每个步骤的意义，设置时点击“下一步”进入页面，如图：

4.3.1 无线路由器操作模式的选择。
进入设置第一步操作模式的选择,有5 个选择，“仅当作简单的AP”选项仅使WA05-R作为连接无线局域网和有线以太网的网桥，“基于PPPoE的DSL/电缆连接的路由器”选项是表示如果采用虚拟拨号方式上网PPPoE则选择该项，“基于DHCP的DSL/电缆连接的路由器”选项表示如果局域网内的电脑的IP地址采用动态分配方式，则选择该项，“基于静态IP的DSL/电缆连接路由器”选项表示采用固定的IP地址的DSL/cable连接时选用该项。“基于拨号上网的路由器”选项表示当WA05-R上连ISDN TA或基带Modem时选择该项。
4.3.2 当用户将AP-Router仅作为简单AP使用时选择“仅当作简单的AP”选项。
点击选中仅当作简单的AP点击“下一步”进入下一界面。
如图：

在这里选择获得IP地址的方式。两种方式，第一种：“Set manually”手动配置IP地址。第二种：“Obtain from a DHCP server”从DHCP服务器获得IP地址。
在“IP地址” 栏可以为AP-Router的LAN口配置IP地址（默认为192.168.0.1）。在“子网掩码栏”可以为AP-Router的IP地址配置子网掩码（默认为255.255.255.0）。
在“默认网关”栏里可以添入默认网关的IP地址。
在主机名称栏里添入主机名称（默认为router）
全部配置好以后点击“下一步”进入配置IEEE802.11相关设置界面。
如图：

配置IEEE802.11相关设置
在“区域调整”栏里可以调整区域（默认为FCC(U.S.)）
在“信道编号”栏里可以对信道编号进行调整（默认为11）
在“网络名称（SSID）”栏中可以对网络名进行修改（默认为CTC）
全部配置好以后点击“下一步”进入“回顾设置”界面，以察看以前的设置是否正确，确定后点击“保存并重新启动”
如图：

完成配置
点击“保存并重新启动”结束配置向导
如图：

最后点击“完成”。
如图：

4.3.3 当用户将AP-Router采用PPPoE方式通过DSL或线缆上网时选择“基于PPPoE的DSL/线缆连接的路由器”选项
点击选中“基于PPPoE的DSL/线缆连接的路由器”点击“下一步”
如图：

配置TCP/IP 相关的设定。
在“用户名”、“密码”和“再输入一次密码”栏里，要求填入用户名和密码（由电信局或其他ISP提供的帐号和密码）。在“服务器名称”栏中可以添入服务器名称（默认为servicename）。在“空闲断开等待时间（min）”栏可以输入等待时间（默认为1秒）。在“主机名”栏中可以添入主机名（默认为router）（建议一般情况下不要改动这些设置）在“IP地址”栏和“子网掩码”栏里填入IP地址和子网掩码（一般默认为192.168.0.1和255.255.255.0），点击“下一步”进入下一界面，如图：

配置IEEE802.11相关设置
在“调整域名”栏里选择FCC(U.S)，“信道编号”选择一个数目
在网络名“网络名称 (SSID)”可以填入telecom（默认为CTC）或其他英文名称，注意：在设置修改此名称后，无线网卡上的相应名称也必须修改，否则会出现找不到无线路由器的情况）。点击“下一步”进入下一界面，如图：

保存设置
点击“下一步”进入下一界面--保存和重新启动步骤：检查所显示的所有参数是否是希望设置的参数，然后点击“保存并重新启动”以使设置的参数有效。如图：

完成设置
点击“保存并重新启动” 后，设置界面进入等待重新启动界面，点击“完成”后设置窗口自动关闭。如图：

4.3.4 当用户将AP-Router采用DHCP方式通过DSL或线缆上网时选择“基于DHCP的DSL/线缆连接的路由器”选项
点击选中“基于DHCP的DSL/线缆连接的路由器”单击“下一步”。如图：

配置TCP/IP相关设置
在“主机名”栏中可以添入主机名称（默认为router）
在“IP地址”栏中可以添入AP-Router局域网口的IP地址（默认为192.168.0.1）
在“子网掩码”栏中可以添入AP-Router的IP地址的子网掩码（默认为255.255.255.0）
配置好以后点击“下一步”
如图:

配置IEEE802.11相关设置
在“区域调整”栏里可以调整区域（默认为FCC(U.S.)）
在“信道编号”栏里可以对信道编号进行调整（默认为11）
在“网络名称（SSID）”栏中可以对网络名进行修改（默认为CTC）
全部配置好以后点击“下一步”

完成并保存设置
进入“回顾设置”界面，以察看以前的设置是否正确，确定后点击“保存并重新启动”
如图：

最后点击“完成”结束整个配置。

4.3.5 当用户将AP-Router采用静态IP地址方式通过DSL或线缆上网时选择“基于静态IP的DSL/线缆连接路由器”选项
点击选中“基于静态IP的DSL/线缆连接的路由器”单击“下一步”
如图：

配置TCP/CP相关设置
在广域网接口的“IP地址”栏中添入AP-Router的广域网口IP地址
在广域网接口的“子网掩码”栏中添入AP-Router的IP地址的子网掩码
在广域网接口的“默认网关”栏中添入默认网关的IP地址
在有线/无线局域网接口的“IP地址”栏中添入AP-Router的局域网口IP地址（默认为192.168.0.1）
在有线/无线局域网接口的“子网掩码”栏中添入AP-Router的局域网口IP地址子网掩码
在DNS代理服务器的“Functionality”栏里选择是否启用DNS代理。如果要启用则选择“Enabled”,如果不启用则选择“Disabled”
如果启用DNS代理，必须在“Primary DNS server”栏里添入主DNS服务器的IP地址，如果有备用DNS服务器可以在“Secondary DNS server”栏中添入备用DNS服务器的IP地址
全部配置好以后点击“下一步”
如图：

配置IEEE802.11相关设置
在“区域调整”栏里可以调整区域（默认为FCC(U.S.)）
在“信道编号”栏里可以对信道编号进行调整（默认为11）
在“网络名称（SSID）”栏中可以对网络名进行修改（默认为CTC）
全部配置好以后点击“下一步”
如图：

完成并保存设置
进入“回顾设置”界面，以察看以前的设置是否正确，确定后点击“保存并重新启动”
如图：

最后点击“完成”来结束配置
如图：

4.3.6 当用户将AP-Router采用MODEM方式拨号上网时可以选择“基于拨号上网的路由器”
选择“基于拨号上网的路由器”点击下一步
如图：

配置TCP/IP相关设置
在拨号连接广域网接口的”ISP电话号码”栏中添入电话号
在拨号连接广域网接口的“用户名”栏中添入用户名（默认为username）
在拨号连接广域网接口的“密码”栏中添入用户密码
在拨号连接广域网接口的“再输入一次密码”栏中再输入一次密码
在拨号连接广域网接口的“空闲断开等待时间（min）”栏中输入等待时间（默认为1秒）
在拨号连接广域网接口的“主机名”栏中添入主机名称（默认为router）
在有线 /无线局域网接口的”IP地址”栏中添入AP-Router的局域网口的IP地址（默认为192.168.0.1）
在有线 /无线局域网接口的“子网掩码”栏中添入AP-Router的局域网口的IP地址的子网掩码（默认为255.255.255.0）
全部设置完成以后点击“下一步”
如图：

配置IEEE802.11相关设置
在“区域调整”栏里可以调整区域（默认为FCC(U.S.)）
在“信道编号”栏里可以对信道编号进行调整（默认为11）
在“网络名称（SSID）”栏中可以对网络名进行修改（默认为CTC）
全部配置好以后点击“下一步”
如图：

完成并保存设置
进入“回顾设置”界面，以察看以前的设置是否正确，确定后点击“保存并重新启动”
如图：

4.4 “状态”选项说明
点击“状态”选项可以察看DHCP服务的状态和系统日志
如图：

4.5 “通用设置”选项说明
“通用设置”选项包含三个子选项：
4.5.1 “操作模式”选项，用户可以选择操作模式。
4.5.2 “密码”选项，用户可以对登陆无线路由器配置界面的用户名和密码进行修改。

4.5.3 “固件升级”用户可以对固件进行升级。

4.6“TCP/IP相关设置”选项说明
“TCP/IP相关设置”选项包含四个选项子选项：
4.6.1“地址”选项，用户可以在该选项里为无线路由器配置广域网口的地址及相关信息以及局域网口的地址及相关信息。

4.6.2“DNS代理服务器”选项，用户可以在该选项里选择启用或关闭DNS代理服务器及配置DNS服务器地址。

4.6.3“NAT服务器”选项，用户可以在该选项里选择是否启用NAT服务及配置相关信息。

4.6.4“DHCP服务器”选项，用户可以在该选项里选择是否启用DHCP服务及配置相关信息。
在基本配置栏里，对于Functionality选择Enabled，默认网关选择WA05-R无线路由器设置的IP地址，如192.168.0.1，子网掩码项填入255.255.255.0，在第一DNS 服务器中填入ISP提供的或其他有效的IP地址如（默认为202.96.199.133），在第二DNS服务器中填入ISP提供的IP地址如202.96.209.133，第一个能被分配的首个IP地址项，可填入如192.168.0.2，能分配的IP地址数目项，可填入数目如20，在静态IP地址分配表选项里填入指定的MAC地址和所要设定的IP地址。如图：

注意：在设置DHCP为Enabled时，应确保同一局域网内没有2个以上的DHCP Server，否则会引起系统冲突。
4.7“IEEE802.11相关设置”选项说明
“IEEE802.11相关设置”选项下包含两个子选项：
4.7.1“通信”选项，用户可以通过该选项选择无线路由器使用的区域、信道以及网络名称。
4.7.2“安全”选项，通过“安全”选项用户可对无线路由器进行安全设置。一般情况下可选择Open System，如确有较高安全需要可点击“安全”进入加密设置界面。可在“安全模式”中选择64bit/128bit密钥功能，生成无线传输的密码WEP KEY1-4，手动输入每个KEY值。如果使用64位密码，输入10个16进制字符。如果使用128位密码。输入26个16进制字符。（注意：一旦选用密钥功能，无线网卡上的相应密钥也必须修改成与路由器相同的密钥，否则会出现找的到无线路由器而无法传输数据的情况）。如图：

SSID 广播，默认情况下是Enabled,当选择Disabled时，无线路由器将失去SSID 广播的功能，这样任何的网卡都不能够探测到无线路由器的SSID号，该功能用于防止非法用户在探知SSID号后盗用。
基于MAC地址的访问控制。它用于控制未经许可的无线网卡上网，默认情况下为Disabled。如果你确切知道自己无线网卡的MAC地址，并且需要较为严格的安全认证时，可以按以下方式设置：将“功能性”选项设置为Enabled，在访问控制类型里选择项有两个一个是Inclusive(包含的)，另一个是Exclusive(不包含的)。选择Inclusive，并在下面的空格中填入无线局域网内的无线网卡的MAC地址，表示空格中填入了MAC地址的无线网卡被允许连接到无线路由器。选择Exclusive，并在下面的空格中填入无线局域网内的无线网卡的MAC地址，表示空格中填入了MAC地址的无线网卡被拒绝连接到无线路由器，修改完成后点击“保存并重新启动”。（注意：如果MAC地址配置不对将导致无线网卡无法上网！）如上图。

4.8“高级”选项说明
“高级”选项包含两个子选项：
4.8.1“过滤器和防火墙”选项，通过该选项用户可以对网络上的数据包进行过滤。
如图：

4.8.2“管理”选项，通过该选项用户可以对网络进行管理。
如图：

4.9 设备复位
当网络连接出现故障，无法进入到无线路由器的设置页面时，在排除了网卡、计算机IP地址、连接线等部件的问题后，可能是无线路由器的设置被修改，这时可将设备进行复位。设备复位请长按复位键几秒钟。复位完成后AP-Router将恢复成出厂前默认设置。（复位键请参看第1节中无线路由器简介中的图说明）
