施工组织设计---副本.doc

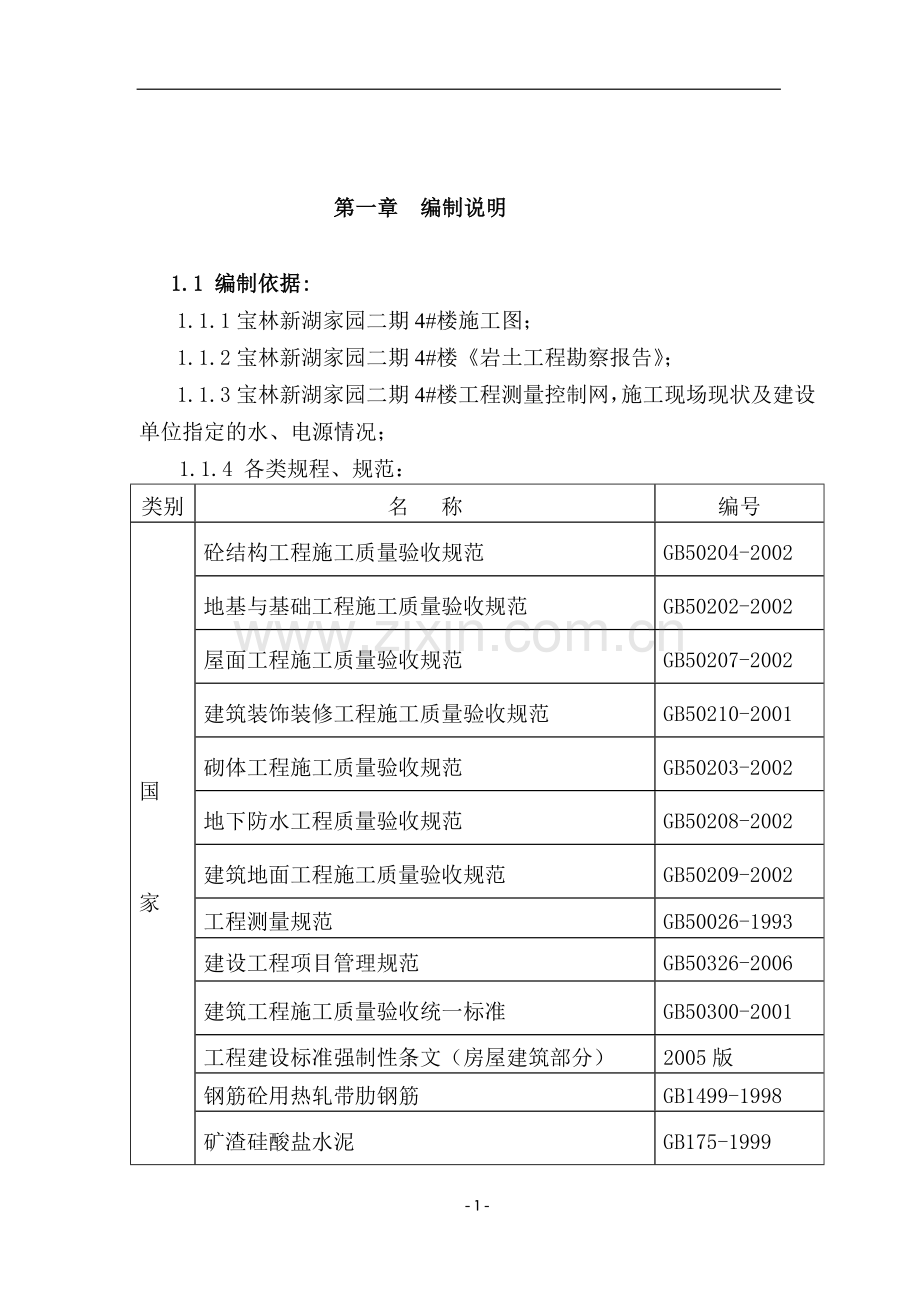

第一章 编制说明

1.1 编制依据:
1.1.1宝林新湖家园二期4#楼施工图；
1.1.2宝林新湖家园二期4#楼《岩土工程勘察报告》；
1.1.3宝林新湖家园二期4#楼工程测量控制网，施工现场现状及建设单位指定的水、电源情况；
1.1.4 各类规程、规范：
类别
名 称
编号
国

家
砼结构工程施工质量验收规范
GB50204-2002
地基与基础工程施工质量验收规范
GB50202-2002
屋面工程施工质量验收规范
GB50207-2002
建筑装饰装修工程施工质量验收规范
GB50210-2001
砌体工程施工质量验收规范
GB50203-2002
地下防水工程质量验收规范
GB50208-2002
建筑地面工程施工质量验收规范
GB50209-2002
工程测量规范
GB50026-1993
建设工程项目管理规范
GB50326-2006
建筑工程施工质量验收统一标准
GB50300-2001
工程建设标准强制性条文（房屋建筑部分）
2005版
钢筋砼用热轧带肋钢筋
GB1499-1998
矿渣硅酸盐水泥
GB175-1999
砼外加剂应用技术规范
GB50119-2003
砼外加剂
GB8076-1997
塔式起重机安全规程
GB5144-94

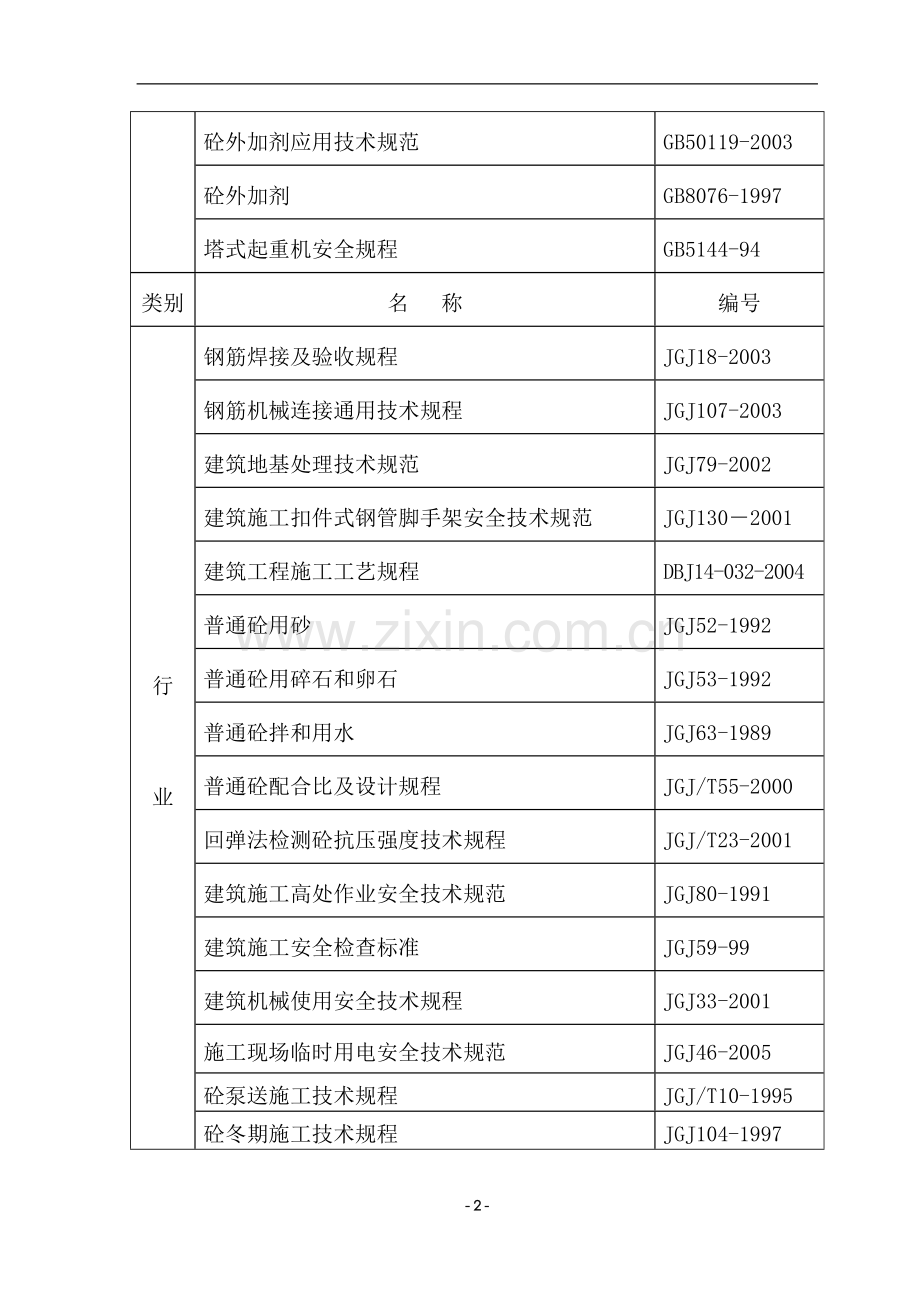

类别
名 称
编号
行

业
钢筋焊接及验收规程
JGJ18-2003
钢筋机械连接通用技术规程
JGJ107-2003
建筑地基处理技术规范
JGJ79-2002
建筑施工扣件式钢管脚手架安全技术规范
JGJ130－2001
建筑工程施工工艺规程
DBJ14-032-2004
普通砼用砂
JGJ52-1992
普通砼用碎石和卵石
JGJ53-1992
普通砼拌和用水
JGJ63-1989
普通砼配合比及设计规程
JGJ/T55-2000
回弹法检测砼抗压强度技术规程
JGJ/T23-2001
建筑施工高处作业安全技术规范
JGJ80-1991
建筑施工安全检查标准
JGJ59-99
建筑机械使用安全技术规程
JGJ33-2001
施工现场临时用电安全技术规范
JGJ46-2005
砼泵送施工技术规程
JGJ/T10-1995
砼冬期施工技术规程
JGJ104-1997

1.1.5 建筑构造通用图集；

类 别
名 称
编 号
地

方

防火门
L92J606
塑钢门窗
L99J605
楼梯配件
L96J401
室外配件
L03J004
墙身配件
L02J101
屋面排水配件
L01J202
建筑做法说明
L06J002
室内装修
L96J901
钢筋砼结构抗震构造详图
L03G323
钢筋砼过梁
L03G303
加气砼砌块墙体构造
L92J125

国
家
砼结构施工图平面整体表示方法制图规则和构造详图
03G101
1.1.6 建筑安装工程质量检验评定标准；
1.1.7 上级主管部门颁布、转发的施工现场管理、安全防护、消防保卫、环保环卫等规定。

第二章 工程概况
2.1 工程概述：
工程名称
4#楼
地理位置
德州市新华路与新湖南路交汇处
建设单位

设计单位
德州市建筑规划勘察设计研究院
勘察单位
德州市建筑规划勘察设计研究院
监理单位
德州瑞安建设监理公司
监督单位
德城区质检站
施工单位

合同范围
施工图中全部内容
投资性质
自筹
合同质量目标
市优
合同造价
约1100万
合同工期
2010年 10月08日—2012年2月 29日
建筑面积
11628.80㎡
结构类型
异形柱框-剪力墙架结构
场地特征
场地类别为Ⅲ类。
地质水文特征
基本风压0.45 kN/㎡基本雪压为0.35 kN/㎡，
地面粗糙度属B类。
气候条件
场地标准冻土深度为0.51m，每年11月24日至3月6日为冬施阶段，6月初至8月底为雨季施工阶段。
施工条件
三通一平已完毕

2.2 工程概况：
2.2.1建筑设计概况
建筑面积
11628.80㎡
±0.000高程
20.300m
基础埋深
-5.48m
层 数
地下1层，地上11层
设计室外地坪
-0.300m
檐口高度
32.5m
层高及建筑功能
建筑物总高度
32.5m

层 数
地下室
1~11层
层高(m)
3.75m
2.9m
功 能
居住用房
建筑防火设计
本工程属二类高层建筑，耐火等级为二级。
内装修
1．地面：一层卫生间、厨房地面为地面砖低温热水辐射采暖防水地面，一层阳台为地面砖防水地面，其余为地面砖低温热水辐射采暖地面。2．楼面：一～十一层楼梯间楼面为大理石楼面，阳台为300×300防滑地面砖，卫生间、厨房地面为地面砖低温热水辐射采暖防水楼面，其余为地面砖低温热水辐射采暖楼面。3．内墙：厨房、卫生间、阳台墙面为面砖防水墙面，其余为麻刀石灰抹面墙面。
外装修
外墙部分为50mm厚聚苯板复合保温涂料外墙，部分为厚聚苯板复合保温面砖外墙。
屋 面
1.25厚1：2.5水泥砂浆抹平压光1×1m分格，密封胶嵌缝 2.隔离层（干铺玻纤布或低强度等级砂浆）一道 3.防水层： 1.2厚合成高分子防水卷材 4.刷基层处理剂一道 5.20厚1：3水泥砂浆找平 6.保温层：挤塑聚苯板 7.防水层：1.5厚合成高分子防水涂料， 8.刷基层处理剂一道 9.20厚1：3水泥砂浆找平 10.40厚（最薄处）1：8（重量比）水泥珍珠岩找坡层2% 11.钢筋混凝土屋面板。
门窗工程
外门窗及阳台内窗采用中空玻璃，断桥隔热铝合金门窗框，开启扇均带纱扇。玻璃为普通中空玻璃和安全玻璃。
2.2.2结构设计概况：
基础
结构
结构参数
混凝土强度等级
备注
垫 层
厚度：100mm
C20
结构混凝土属一或二（a）类环境
基 础
桩基础
C25
主 体
结构
形式
异形柱框架-剪力墙结构
结构参数（mm）
混凝土
强度等级
备注
框架柱
地下室
200×600（mm）; 400×400(mm);300×800(mm);
370×400(mm);200×500(mm)
C40
本工程混凝土构件环境类别为一或二（a）类.
剪力墙
地下室
300 mm厚，250mm厚
C40
1～3层
200mm厚
C40
4～11层
200mm厚
C30
梁、板
地下室
框架梁：
240×300(mm)；250×400(mm)；200×500(mm)；200×400(mm)
板厚：180(mm)
C40
1层
框架梁：
200×400(mm)；200×300(mm) 200×370(mm)
板厚：100(mm)
C40
2层
框架梁：
200×400(mm)
板厚：100(mm)
C40
3层
框架梁：
200×400(mm)；200×480(mm) 200×300(mm)
板厚：100(mm)
C40
4-10层
框架梁：
200×400(mm)； 200×300(mm)
板厚：100(mm)
C30
11层
框架梁：
200×400(mm)； 300×400(mm) 200×530(mm)
板厚：120(mm)
C30
框架抗震按6度设防、耐火等级为二级
砌 体
±0.000以下用材料：采用M7.5水泥砂浆砌筑MU20混凝土普通砖，女儿墙采用M5.0混合砂浆砌Mu15混凝土普用砖；其它砌体采用M5混合砂浆砌Mu3.5加气混凝土块（容重不大于6KN/立方米），墙体厚度详建筑图。

2.3 工程特点：
2.3.1 场区环境：本工程××4#楼，位于德州市新湖路西侧，新湖春天一期工程北侧，交通便利。
2.3.2 场区特征：场区基本平坦。
2.3.3 地质水文特征：
1）本工程场地类别为Ⅲ类，场地土类型属中软土。建筑抗震设防类别为丙类，抗震设防烈度为6度，基础设计等级为甲级。
2）本场地内无不良工程地质作用，场地可不进行液化判定。
3）场地土对砼结构和钢筋砼结构中的钢筋均无腐蚀性。
4）场地地下水为第四系空隙潜水，勘察期间场地地下水埋深：1.20-2.30米
2.3.4 气候条件：德州市属于二a类地区，热工分区为寒冷地区的B区，年最低气温平均为-11.22℃，最高温度平均为35.60℃。年平均降雨量除六、七月份以外较为正常。
2.3.5 施工条件：施工现场三通一平已具备，施工用水采用地下水，生活用水为饮用水，甲方已把电源引至施工现场，临建为自己搭建，运输道路畅通。
2.4 工程合同目标：
合同质量：市优
合同工期： 500天；计划开工日期：2010年10 月08 日，
计划竣工日期：2012年 02月29 日。
2.5 主要实物工程量一览表
项 目
单位
数量
备注
土方工程
开挖土方量
m³
1900

回填土方量
m³
1500
防水工程
屋面
m²
1100
SBS防水卷材
砼工程
基础
m³
1000
PVC防水卷材
主体
m³
3600

钢筋工程
基础
t
110

砌体工程
加气砼砌块
m³
2100
根据工程实际
作相应调整
精
装
修
内装修
墙面砖
m²
8000
地板砖
m²
10000
外装饰
外墙涂料
m²
8000
2.6 工程施工特点：
2.6.1施工场地平坦，施工场地较小，应着重考虑施工现场布置。
2.6.2本工程基础为CFG桩，混凝土承台基础，为大体积混凝土施工，并且柱钢筋、剪力墙钢筋极易偏移，因此，基础混凝土施工时需有专人负责看守，以免柱钢筋、剪力墙钢筋移位，加强混凝土养护及保温工作，防止混凝土出现裂纹。
2.6.3本工程为异形柱剪力墙结构，高层建筑，所以必须严格控制轴线和建筑物的垂直度。
2.6.4柱和剪力墙施工着重控制其截面及轴线不位移，并设专职技术员负责施工测量，确保准确，为后续施工提供便利。

第三章 施工总体部署

3.1 施工组织机构：
3.1.1施工管理机构：
该工程采用项目负责制，为确保工程质量合格，公司经研究决定，由雒卫星任项目经理，并在公司内抽出业务水平好、管理水平高、具有丰富施工经验的精干管理人员组成德州宝林4#楼项目部，承担施工任务。施工组织机构图详见（附图1）
3.1.2施工原则：
根据建设单位对该工程提出的质量、工期要求及我单位结合本工程结构特点制定相应的施工组织方式进行全面施工。整个工程本着先基础、后地上、先结构、后装修的原则。基础土方开挖方式为机械满堂开挖，即从基础边外扩50cm，土方外运。垫层用10cm的钢模板、木胶板配合使用，基础剪力墙、柱、板均采用木胶板。地上剪力墙、梁、板采用木胶板；钢筋全部在现场加工、制作、绑扎；砼采用输送泵运输 ；装饰装修阶段采取以内为主，兼顾外装，土建、安装密切配合施工。外装自上而下连续施工一次完成，内墙抹灰、楼地面工程在内抹结束后穿插进行。门窗框的安装在外墙保温层施工前进行，屋面在主体完工后穿插进行。要求持证上岗的必须做到持证上岗。
基础施工前即安装两台塔吊，供基础及主体结构施工时使用，以解决工程的垂直运输吊装，减轻劳动强度，加快施工进度。同时，我们选择使用泵送砼现场搅拌，确保砼浇筑连续、快速。模板主要采用木胶合板，粗钢筋接头优先采用剥肋滚压直螺纹连接新技术。
装修阶段，安装1台外用上料机，确保材料的垂直运输。
基础施工：砼浇筑采用地泵；地下室墙体采用木胶板，框架柱、顶板模板采用木胶板。
主体施工：剪力墙、梁、顶板采用木胶板；确保清水砼墙面和顶板，减少装修抹灰。
装饰装修施工时：先做样板间，样板件及样板材料封样。经甲方、监理认可后方可展开施工。甲方指定的材料我们可以为甲方提供更多更好的信息，供建设单位选择，甲方未指定的材料实行货比三家，优中选优。甲方指定的分包单位和独立施工单位我们将为其提前插入施工创造条件，在施工过程中我方将从总包的角度出发，统一协调各分包，并全力为分包提供和创造便利条件。
外装饰施工
地上结构施工
内装饰施工
设备调试、检验、检测
竣工清理、验收
填充墙施工

塔吊安装
筏板基础施工

地下结构施工
施工准备
防水及回填土
总体施工流程图：

施工流水区段划分：
施工组织主导思想是：施工时采取“分段流水，立体穿插作业”的原则。根据本工程建筑物形式和伸缩缝的分布情况，分为两个施工段以便于流水施工。
3.2 项目部管理人员岗位职责：
3.2.1 项目经理岗位职责：
1）积极组建项目部及合理选择劳务公司，并确定管理目标，对项目管理人员在本项目内有考核、调动、任免和奖罚的权利。建立项目质量、安全文明等保证体系。
2）对所承包工程的质量、进度、安全文明、成本、目标等全面负责，并保证达标。
3）组织实施质量、进度、安全文明、成本管理的保证工作，对工程进行全面管理、控制和监督，保证质量、进度、安全文明活动的顺利进行。
4）组织编制、施工组织设计（施工方案），组织分部工程及工程竣工的验收。
5）按《程序文件》、《管理手册》的要求精心组织施工，使施工全过程处于受控状态，确保工程各项目标的完成。
6）负责按计划进行工程回访，填写《顾客满意度调查表》及《工程回访保修记录》，并上报公司。
7）搞好与甲方及外协单位的关系。
8）负责确定施工现场的平面布置，各种用途房间内物品的置备，各种制度、体系、职责上墙。
9）积极推广新技术、新设备、新工艺、采用新材料，组织有关人员总结和推广好的经验、方法，提高现代化施工水平。
10）认真完成公司领导交办的其他工作。

3.2.2 技术负责人岗位职责：
1）具体负责组织编制施工组织设计，并报公司、集团公司主管部门审批；负责编制关键工序、特殊工序、重要部位的施工方案、质量计划、冬雨季施工措施及各种安全文明施工方案等所有方案并按程序报审；组织力量预审图纸并参加图纸会审；负责设计变更管理及技术交底审批。
2）负责组织地基基槽、基础、主体、装饰装修、竣工初验、核验等的自检，并按程序报主管部门预检合格后方可通知外部有关部门验收评定；负责其他分部、分项、检验批工程质检员评定后的质量核定。
3）具体负责三位一体认证工作。
4）组织本项目部技术人员培训，积极推广和应用新材料、新工艺、新技术、新方法。
5）对施工中的重大技术问题进行详细分析、研究、制定施工方案，及时上报有关部门。
6）负责工程控制（轴线）网测量的复核工作。
7）负责组织运用统计技术开展QC活动，不断提高项目管理水平和工程施工质量。
8）在分项工程施工前，审核技术交底并指导执行。
9）对本工程的所有技术资料全面负责，组织本项目的所有技术人员做好各种资料，做到分工明确并定期和不定期检查指导。
10）负责组织本工程各种竣工资料的收集、整理并按时上报。
11）对质检员、资料员、计量员、尺寸员、技术员的工作质量负主要责任。
12）完成领导交办的其他工作。

3.2.3 施工员岗位职责：
1）协助项目经理建立各种保证体系、落实施工作业队伍、签订劳务分包合同，做好新入场人员安全、质量、现场文明等的岗位培训，要求持证上岗的必须做到持证上岗。
2）负责本工程质量、安全、现场文明、进度等指标计划的现场实施，确保最终能够实现既定目标。施工现场的安全防护必须按验收规范跟上施工进度。出现质量问题时组织相关人员按整改措施整改，施工所需的料具及时组织清理归位，不能出现积压。
3）为本工程安全、现场文明等方面的直接责任人，负责落实工程开工前的准备工作，各种临建等按平面布置图及相关要求在规定期限内全部到位并达到验收要求，保持施工现场实际与平面图相符。
4）协助项目经理抓好工程现场成本控制，督促现场施工人员搞好材料节约，做到工完料净场地清，严格控制人工费价格，严格控制零工数量，督促技术员及时搞好各种施工签证等。
5）负责施工方案和技术交底在施工过程中的落实，监督落实其他管理人员现场工作的完成情况。
6）每天协助项目经理组织相关管理人员及作业队长召开碰头会，总结当天工作，布置第二天的任务，协调各作业队之间的关系，确保顺利施工。
7）负责施工现场各作业队伍的工序穿插及生产调度，按时组织整改公司及上级主管部门检查留下的质量、安全、现场文明等问题。
8）配合项目经理搞好与甲方、监理及其他外协单位的关系，确保 工程的顺利施工。
9）认真完成领导交办的其他工作。

3.2.4 技术质检员岗位职责：
1）参与图纸会审，协助编制工程施工组织设计及各种施工方案、施工措施等所有方案并负责报审，同时监督、检查、指导各种既定方案、措施的执行情况。
2）按规定要求做好针对性强、图文并茂的书面技术交底报技术负责人批准后交施工员、作业队长各一份，并进行有重点的监督指导。
3）负责基础轴线及水准点的复核，填写定位放线记录并对重点结构件、轴线、标高等进行复核。参与隐蔽工程验收并办理验收手续。及时办理设计变更手续并传达到相关部门（人）。
4）负责工程施工中技术指标的落实，积极推广应用新工艺、新技术，努力降低工程成本。协助技术负责人做好施工的技术指导及监督工作。
5）参与编制施工进度计划，配合其他专业人员和施工人员搞好工序配合，并做好成品保护工作，及时准确填报有关技术、质量报表。参与组织本工程的质量分析会。
6）负责施工过程的“三检”工作，组织班组自检、项目部相关人员专检和班组间的工序交接检，并负责施工过程中各种质量检验的标识。对分部工程及质量检验批进行质量检验评定，参与各种验收、签证、记录等。
7）负责按规范及工程实际编制试块留置、原材检验计划。对进场材料及半成品进行严格认真的检查，验证合格后方可使用。
8）对本工程质量问题下发《质量问题通知书》并分析原因，及时整改并验证。负责整改各级部门领导提出的质量问题并做好相关记录，质量问题整改完毕按时上报复验。
9）负责施工工序样板的制定和验收工作，对现场制作的各种样板，协助技术负责人组织有关人员进行验收、评定，符合质量等级后方可全面推广施工。
10）随时完成领导交办的其他工作。

3.2.5 资料员岗位职责：
1）负责对上级下发及本项目部自定的有关“质量”文件分类进行《文件清单》等，及《文件收文》、《文件发文》登记，确保文件（尤其如施工组织设计、施工图纸、图集、设计变更、技术交底）受控的完整、整洁、有效。
2）负责对施工全过程质量记录（含技术保证资料）的填写、收集、整理、分类组卷，编制卷内目录和总结目录。
3）负责施工日志及隐蔽工程验收记录的填写，各项目有关人员必须积极配合。
4）对技术资料的完整、真实负全面责任，及时整理归档，并做好技术资料的移交工作。
5）负责贯标资料的收集、整理、归档。
6）完成领导交办的其他工作。
3.2.6 计量员岗位职责：
1）负责施工现场砼。砂浆配合比计量，砼测温、天气测温、砼塌落度等的计量及记录。
2）负责原材料、施工试验的试件制作及送检，并对结果负责。
3）协助技术员编制施工试验和原材料试验检验计划。
4）负责现场材料取样复试，必须按要求数量取样并执行有见证取样和送检规定，资料填写清楚齐全、做好试验记录台帐，使资料符合要求。
5)完成领导交办的其他工作。
3.2.7 材料员岗位职责：
1）负责编制材料采购计划、顾客供料进场计划，按照规定进行审批，并提交相关部门。组织物资采购的实施，按照“三比一算”的原则在合格供方名单中进行采购。
2）负责进场物资的验收，配合质量员对必要的材料抽样复检，对顾客提供的材料要会同顾客共同验收， 验收合格后立即开具正式材料单据。遇到不合格材料要做好相应记录，标识隔离或退货，并以书面形式报有关领导。
3）负责材料帐目的建立，做好整洁有序，无错记漏记现象，按公司规定，真实准备计算当月各种材料进、耗、存情况，在规定日期内上报各种统计表，督处供货方按时上交材料单据。
4）负责对能入库的材料实行限额领料，对材料节超负主要责任，确保完成公司规定的节超系数。
5）负责机械设备、周转工具帐目的建立，督处机械设备的维修和保养，做好机械设备、周转工具领退及时，租赁费结算及时。
6）负责对材料、周转工具、机械设备防护、贮存、搬运、按《施工平面布置图》存放、保管，做到材料成方、成垛，周转工具排放整齐，并对其进行挂牌标识。
7）负责合格供方的考察，收集A、B类物资合格供方的有关资料，负责材料价格的市场调查，材料有效证件的索取，以及与顾客签订材料认证价格，并把相关资料报有关部门。
3.2.8 预算员岗位职责：
1）全面负责项目部工程预结算的工作。
2）及时向预算科上报各种报表及任务单。
3）负责分段成本分析，对成本进行预测，为领导决策提供依据。
4）积极参加与施工作业队劳务合同的签订工作，认真计算工程实物量，按时下达任务单。
5）及时准确搜集工程设计变更、工程签证，以便及时调整工程造价。
6）随时完成领导交办的其他工作。
3.2.9 尺寸员岗位职责：
1）建立工程标高基准点及轴线坐标，并妥善保护，负责施工过程中标高及轴线的抄测并向有关人员说明。
2）负责各类洞口、构件平面位置及标高的确定，并监督执行。
3）掌握使用的仪器的性能、结构及使用注意事项， 严格按使用说明书规定的操作规程进行操作，使用时轻拿轻放，发现异常及时报告。
4）在主体施工阶段负责提供每层50cm水准点，并在抹灰阶段的内墙及外墙弹好50cm墨线，作为安门口安装、地面施工及室内装修的依据。
5）负责按规定实施建筑物的沉降与变形观测，发现问题及时向项目经理、技术负责人汇报。
6）保管好所有使用仪器，不得私自外借。
7）完成领导交办的其他工作。
3.3 施工技术准备：
3.3.1技术准备
1）开工前组织项目部各技术人员提前熟悉图纸，进行图纸会审，了解设计意图。
2）编制施工预算：
3）检查验收红线桩，引出控制桩（建筑物四边轴线），建立现场测量控制方格网；
4）根据本工程的特点进行针对性的施工技术标准交底；及时编制各分项施工方案，用以指导施工。
5）掌握混凝土的初凝、终凝时间，尤其是对水泥、外加剂的碱含量，必须符合有关技术指标，以保证混凝土的质量。

6）及时编制各分项施工方案，用于指导施工（表1-1）。
表1-1
方案名称
编制时间
方案名称
编制时间
塔吊方案
立塔前
脚手架施工方案
结构施工前
防水施工方案
施作前
模板施工方案
支模板前
环境、职业健康
安全方案
施工前
冬季施方案
施工前
临时用电施工方案
施工前
砼施工方案
施工前

3.3.2现场准备
1）机械设备及施工用水、用电线路按照总平面布置图布置。(见施工用电方案布置图)
2）拟建建筑物周围设临时围墙，道路通畅，出入口位置详见总平面布置图（附图2）
3）施工现场的各种材料按平面图布置位置堆放整齐，并进行标识。
3.3.3材料、机械、设备供应计划：
1）材料计划：
由我方购买的砂子、石子、砌块、木材等材料，其价格均由建设单位同意，差价由建设单位承担。主要材料计划用量见下表：
建筑材料进场必须经建设单位、监理单位、施工单位共同验收合格后，方可进场。
其它零星材料，均按施工需要陆续进入施工现场，按现场平面图摆放。
钢筋进场后，放置在高300mm料台上，按不同型号分别摆放，并进行标识，雨天用塑料布覆盖。
砂石放置在砂石料场上，三面砌挡土墙1.0米高，要求；地面硬化，材料验收合格
材料用量计划表 表1-4
材料名称
规格
数量
备注
水 泥
P.S.A32.5
1800t

水 泥
P.S.A42.5
800t

钢 材
φ6.5-25
500t

砂 子
中砂
3500

石 子
16-31.5 mm
42250

木 方
50mm×80mm
205

蒸压砖
240mm×53mm×115mm
245千块

砌 块

80千块

外加剂

160t

元钉

1500Kg

地板砖

18000㎡

屋面防水

1305㎡

2)主要周转工具:
名称
规格
单位
数量
备注
Ф48钢管
6m
根
1000

Ф48钢管
2.5m
根
2000

Ф48钢管
1—2m
根
1500

木胶板

㎡
8000

扣 件

个
15000

3）主要施工用电动机械设备配备表：
序号
名称
规格型号
数量
产地
额定功率
（KW）
进场日期
1
塔 吊
QTZ-40
1
济南
21.7
开工前
2
输送泵
HB-15
1
安丘
110
开工前
3
搅拌机
JZC-350
1
济南
6.25
开工前
4
插入式振
捣 棒
HZ6X-35
2
济南
1.1
开工前
5
切断机
QJ40
2
济南
5.5
开工前
6
闪光对
焊 机
UN75
1
济南
100
开工前
7
碘钨灯

3

1
开工前
8
弯曲机
GJ7-40
2
济南
3
开工前
9
电焊机
BX2-120-1
2
济南
50
开工前
10
潜水泵
QY-15
1
济南
2.2
开工前
11
电 锯
MJ104
1
济南
5.5
开工前
12
镝灯

1

3.5
开工前
13
调直机

1

5.5
开工前

4）施工用电材料计划：
材料名称
规格
数量
备注
总配电箱
JSP-Z/5-B
1个
现场用电
分配电箱
JSP-F/8-B
4个
现场用电
开关箱
JSP-K
18个
控制各种机械
电缆
3芯×90+1×50
100米
总配电箱进线
电缆
3芯×25+2×16
300米
总配电箱至各分箱
电缆
3芯×16+2×10
200米
总配电箱至各分箱
电缆
3芯×10+2×6
400米
各分箱至各开关箱至各机械
电缆
3芯×6+1×4
400米
各分箱至各开关箱至各机械
5）室外照明：
序号
灯具名称
规格型号(KW)
数量(盏)
容量（kw）
1
镝 灯
3.5
1
3.5
6）室内照明：
办公室、生活区照明按4kw计取。
3.3.4用电负荷计算：
总箱下电气设备组成一个设备组，总需要系数Kx=0.47，综合功率因数Cosφ=0.6，总计算负荷为
Pj=Kx∑Pe=0.47×220.16=103.48KW
Qj= Pjtgφ=103.48×1.33=137.63Kvar
Sj=

Pj2+ Qj2
=

103.48 2+137.63 2
=172.19KVA

Ij=
Sj
=
172.19
=261.62A
×Ue
1.732×0.38
甲方提供一台额定容量为400KVA的箱式变压器就能满足施工现场用电要求。
施工用电线路的导线截面选择及线路布置平面图详见《临时用电施工组织设计》
现场用水主要是消防用水和施工中混凝土养护用水，现场在主楼西北侧搅拌机处打一眼井，并设智能压力罐以保证施工到高层的施工用水要求。
水、电线路施工前，沿建筑物周围直埋敷设，具体详临时设施方案。电线线路详施工平面图。
塔吊设在在建工程北方，塔吊主要进行模板、钢筋及零星材料的吊运（具体位置详见施工平面布置图）。
3.3.5生产性设施：，
钢筋区设置在现场西侧采用混凝土硬化，木工区采用平铺砖路面；钢筋棚采用工具式防护棚；木工棚采用工具式防护棚；钢筋存放区采用砖砌制作，制作高30cm；搅拌机防护棚采用钢管搭设，顶部铺设石棉瓦与脚手板，做到防砸防雨。
3.3.6 原材料检验计划表：（见附图3）
3.3.7 施工试验计划表：（见附图4）

3.4临时用地表

用 途
面积（m2）
位 置

需用时间

1.临时住房
150
见总平面图
500天
2.办公等公用房屋
90
见总平面图
500天
3.水泥库
15
见总平面图
500天
4.钢筋区
100
见总平面图
200天
5.木工区
60
见总平面图
200天
6.车棚
40
见总平面图
500天
7.厕所
15
见总平面图
500天
8.现场绿化
50
见总平面图
500天
11.现场硬化
300
见总平面图
500天
12.道路硬化
260
见总平面图
500天

3.5劳动力计划安排表
单位：人
工种级别
按工程施工阶段投入劳动力情况
基础阶段
主体阶段
装修阶段

木工
30
40
10

钢筋工
35
30

砼工
15
15

抹灰工

30

安装工
10
10
10

普通工
5
5
5

3.6 施工平面布置图：
3.6.1 基础平面布置图:（见附图5）
3.6.2 主体平面布置图:（见附图6）
3.6.3 装饰装修平面布置:（见附图7）
3.7 施工进度计划：
3.7.1施工进度计划横道图：（见附图8）
3.7.2施工进度计划网络图：（见附图9）
3.8 施工图：
平面图（见附图10）、剖面图（见附图11）、立面图（见附图12、13）

第四章 主要项目施工方法及技术措施

4.1 施工测量放线
甲方提供了4#楼的轴线和轴线，以此建立楼座轴线的控制网。
4.1.1测量仪器、量具均须进行送检，合格后方可使用，按甲方提供的水准点和坐标点进行测量、放线，作好记录，检查无误后进行妥善保护。
4.1.2根据给定的平面和高程条件，建立楼座轴线的控制网。
4.1.3根据规划甲方提供的坐标点为依据，测设施工方格网两个基准桩，将楼座主轴线控制在这个大方格内。
4.1.4根据规划部门提供的水准点，经复测后，作为场区控制点。
4.1.5对水准点、控制桩采取保护措施。
4.1.6基础施工测量：
根据建筑物各控制桩，按基础图放好基槽线，经有关单位验线合格后方可进行下道工序施工。
基础验线允许偏差：
长度 L≤30m 允许偏差±5mm
30m＜L≤60m 允许偏差±10mm
1）垫层放线
土方开挖完后，根据定位轴线控制桩用经纬仪向开挖后的槽底抄测出主轴线。经校核后，用墨线根据主轴线依次弹出垫层施工所需要的轴线、边界线等。
2）基础放线
a垫层施工完后，根据定位轴线控制桩用经纬仪向基础垫层上施测主轴线。经校核后，用墨线根据主轴线弹出基础施工所需要的轴线、边界线、墙线、柱位线等。
b为控制基础和±0.000以下的标高，在基础底四周打木桩，由±0.000向下测量，测出木桩的高程并标识清楚，将水准仪安置在基坑内，效测各桩的高程，闭合差在±5mm内为合格。
3）±0.000以上标高
a 先用水准仪根据水准点，向上准确测出＋0.500标高，至少三处用于校核。用钢尺沿垂直方向，向上量至施工层，并画出水平线，用于本层柱、梁、板的标高抄测。
b扣除面层做法，放出详细平面、标高及砼面层控制线；几个大角，以控制轴线引上下贯通线控制垂直偏差，外墙立面窗口两侧控制线从下到上弹通线，逐层上引控制。
c每层＋0.500标高必须从±0.000开始引测，以便缩小误差，保证施测准确。
d 测量允许偏差，层间竖向测量偏差不应超过3mm，本工程全高竖向测量偏差不应超过±10mm。
4）沉降观测
a沉降观测点设在楼角、伸缩逢两侧。施工期间，基础完成观测一次，以后每施工完两层观测一次，装饰装修及设备安装阶段每个月观测一次，工程竣工后，第一年内每隔2～3月观测一次，以后每隔4～6个月观测一次，直至连续两次沉降量不超过2mm。
b每次观测前对使用仪器进行检核，以免影响观测结果。各观测日期、数据均记录完整，绘成图表存档，观测中如出现异常情况时，及时通知设计单位。
C 观测点对照点不得少于两个，观测点要加强防护，不得损坏。
计量器具定期由德州市质量技术监督站校准检定，合格后有检定证书，方可使用。
4.2 基础工程
施工顺序：土方开挖 基础垫层 基础砖模 地下室防水 基础承台、梁、底板钢筋 浇筑底板砼 绑扎剪力墙，柱钢筋 支剪力墙、柱模板 浇筑剪力墙、柱砼 支地下室顶板 浇筑地下室顶部砼。
施工工艺：
4.2.1 土方工程
1）土方开挖：
土方开挖采用满堂开挖，开挖深度自然地坪以下约4.8m。
a 挖土采用反铲式挖掘机，10T自卸汽车运土。
b工艺流程:施工放线 分段依次开挖 修边和清底 验收。
c施工顺序：放好基槽石灰线，作为挖掘的依据。土方开挖从轴向轴分层分段依此进行，当挖至距基底30cm时，用人工清底、修坡、找平，以保证基底标高和边坡坡度正确，避免超挖和土层遭受扰动。
d 土方开挖时要由技术人员负责测量挖土的深度和校核平面位置，保证挖土的截面尺寸的准确性。
e 土方开挖过程中工程桩挖出后，立即要求桩基公司进行切割桩头，桩头切割后放到自卸汽车上运走。对于试桩、锚桩等长桩截成不大于3m的小节后再运走。

2）成品保护：
a 挖好基槽后，边坡严禁车辆扰动，并严禁堆放砂石和料物。
b 人工配合机械挖方时，工人不能在工作中打闹和在坑中靠壁休息。在机械回转半径内，严禁站人。
3）土方回填
基础验收合格后，进行土方回填，土方回填采用原土回填（普通粘土）
材料要求：取原土回填，原土颗粒满足回填要求。
基槽内要清理干净无杂物；
使用铲车作为运输工具，分层回填，每层厚度300mm～500mm；
用铲车分层压实，对铲车压实不到的地方用柴油打夯机分层夯实，每层3～4遍。
每层土压实后，应用环刀取土，逐层取样，每层按500～1000㎡取样一组。干密度试验符合要求后，方可进行上层施工；
此项施工前，作好详细的书面技术交底及口头交底，并严格监督执行。
验桩说明，桩偏位移情况检查、交接。
4.2.2 垫层
1）土方开挖完，经设计院、建设单位、监理单位验槽，验收合格后，进行垫层施工。
2） 混凝土垫层厚100mm，砼标号为C20，每个承台下垫层施工时一次施工完，不留施工缝；
3）垫层施工完表面用毛刷拉毛。
4）垫层施工完成进行精确施工放线后会同设计单位、建设单位、桩基施工单位进行桩基验收工作，并进行桩
