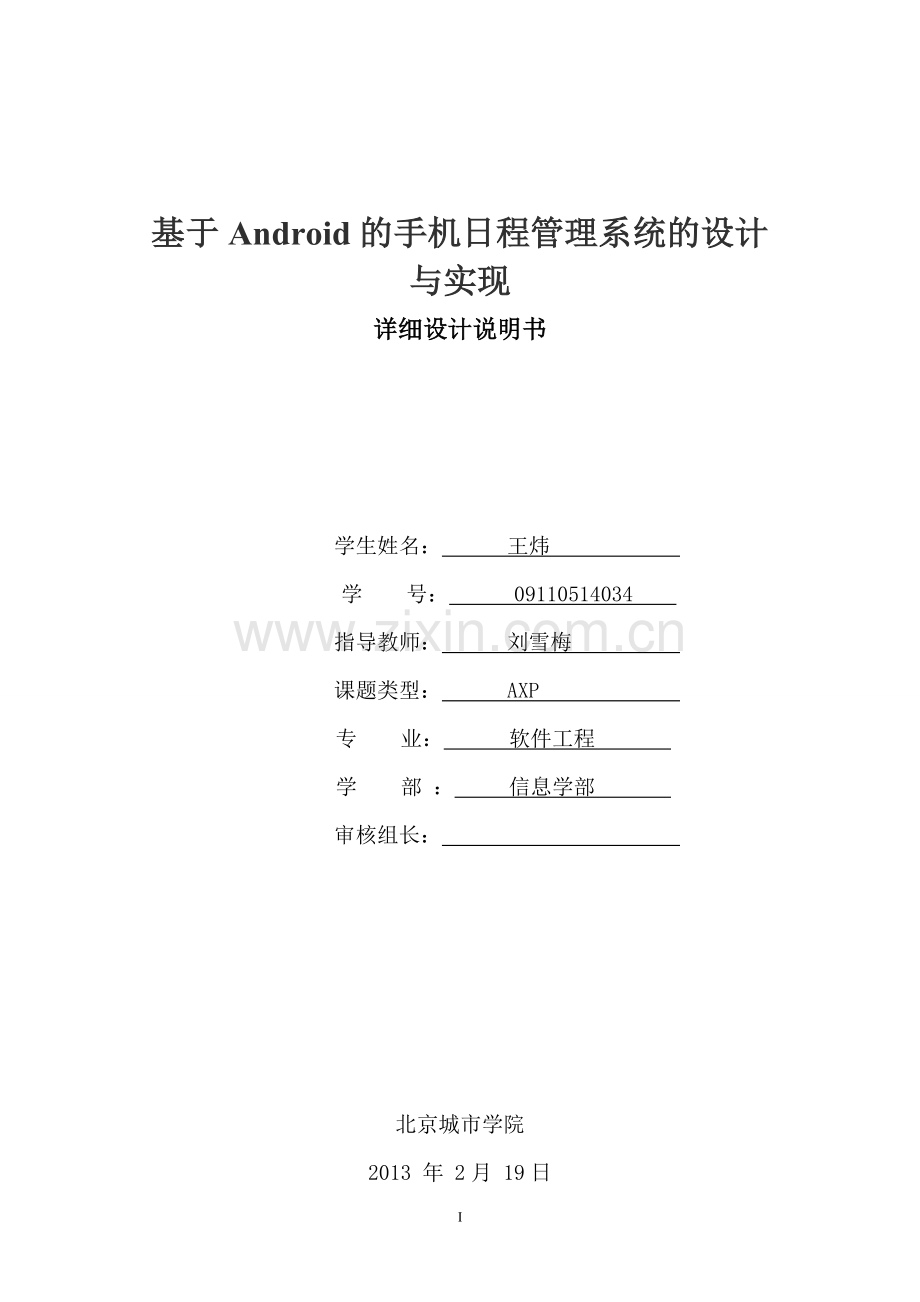

基于android手机日程管理系统详细设计说明书.doc

基于Android的手机日程管理系统的设计与实现
详细设计说明书

学生姓名： 王炜
学 号： 09110514034
指导教师： 刘雪梅
课题类型： AXP
专 业： 软件工程
学 部 ： 信息学部
审核组长：

北京城市学院

2013 年 2月 19日
日期

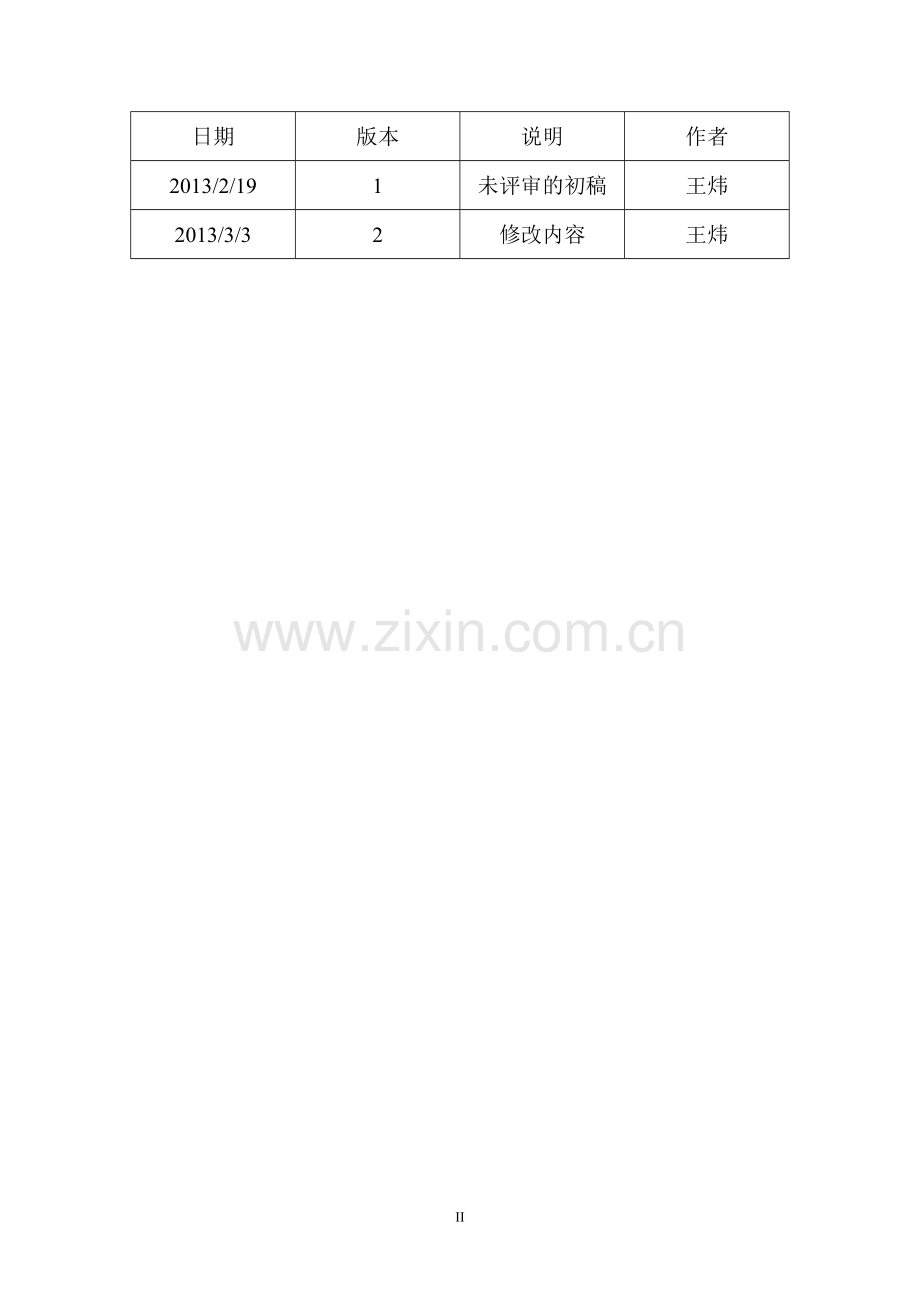

版本
说明
作者
2013/2/19
1
未评审的初稿
王炜
2013/3/3
2
修改内容
王炜

III

目录
1、引言 1
1.1、编写目的 1
1.2、背景说明 1
1.3、定义 1
1.4、参考资料 1
2、程序系统的结构 2
3、功能模块设计说明 2
3.1、程序描述 2
3.2、功能 3
3.3、性能 4
3.4、输人项 4
3.5、输出项 4
3.6、算法 4
3.7、接口 6
3.8、限制条件 6
4、界面设计说明 6
4.1、程序描述 6
4.2、功能 6
4.3、性能 6
4.4、输人项 6
4.5、输出项 6
4.7、限制条件 8
5、安全设置设计说明 8
5.1、程序描述 8
5.2、功能 8
5.4、输人项 9
5.5、输出项 9
5.6、算法 9
5.7、接口 10
5.8、限制条件 10
5.9、尚未解决的问题 11
6、其他需求设计 11

1、引言
1.1、编写目的
本文档用于说明本软件开发的详细过程，使毕业设计审核组了解软件的内部结构，从而对本日程管理系统有更深入的了解，便于审核。
1.2、背景说明
待开发软件系统的名称：基于Android的手机日程管理系统　　
本项目的任务提出者：学校
开发者：王炜
用户：android手机用户
项目开发环境：eclipse、Android系统平台
1.3、定义
Android 手机日程 详细设计
1.4、参考资料
[1]赵亮;张维;;基于Android技术的界面设计与研究[J];电脑知识与技术;2009年29期.
[2]陈昱;江兰帆;;基于Google Android平台的移动开发研究[J];福建电脑;2008年11期.
[3]蔡罗成;;Android后台监听实现机制浅析[J];信息安全与通信保密;2010年06期.
[4]王会进,方锦亮;基于JAVA的自定义控件应用技术研究[J];微型机与应用;2005年05期.
[5]陈璟;陈平华;李文亮;;Android内核分析[J];现代计算机(专业版);2009年11期.
[6]姚昱旻;刘卫国;;Android的架构与应用开发研究[J];计算机系统应用;2008年11期.
[7]方明;田野;户银龙;;基于Android平台的嵌入式软件项目组织方法[J];电脑知识与技术;2011年34期.
[8]叶炳发;Android操作系统移植及关键技术研究[D];暨南大学;2010年.
[9]岳传真;Android系统移植和应用程序开发[D];复旦大学;2010年.
[10]刘敏;移动终端的Android移植与应用程序设计[D];西安电子科技大学;2011年.
[11]胡思捷;基于Android平台的触摸屏系统设计及实现[D];南开大学;2011年.
[12]施金兰;基于Android平台的网络共享研究与实现[D];华东师范大学;2011年.
[13]李凯;Android操作系统分析与移植[D];华南理工大学;2011年.
[14]刘瑞顺;基于Android平台的智能手机输入法研究与设计[D];汕头大学;2011年.
2、程序系统的结构
手机日程管理系统结构设计如下：

图1 手机日程管理系统结构设计图
3、功能模块设计说明
3.1、程序描述 　　
主要功能：用于用户的可视化界面操作，有助于用户快速熟悉软件。 　
可扩展性：能够适应应用要求的变化和修改，具有灵活的可扩充性。
3.2、功能
主要有设置课程、查看课程、新增日程、查看日程4个选项
设置课程：

图2 设置课程程序流程图
通过点击课程表界面，用户可以输入课程名和地点。设计每天天共有8节课程和一节选修课，用户可输入星期一到星期五的所有课程安排信息。
查看课程：

图3 查看课程程序流程图
用户可查看输入的课程信息，设计只要左右滑动界面就可以查看星期一到星期五的所有课程信息。
新增日程：

图4 新增日程程序流程图
点击新增日程，就跳转用户可输入的新增日程界面，通过点击下拉菜单可选择日程类型是会议还是约会，在内容框里输入日程信息，输入所花时间，点击评分就是日程的优先级。
查看日程：

图5 查看日程程序流程图
用户点击查看日程后，输入正确密码，程序自动调用系统内部的日历模块，即显示日历，点击今天的日期，即可查看今天的日程安排，点击今天的日程信息，即可跳转编辑此次日程信息界面。
3.3、性能 　　
当用户选择菜单时能够快速反应，以满足用户的要求。　　
3.4、输人项
设置课程：
课程名和地点
查看课程：
用户通过点击输入操作命令
新增日程：
类型、内容、耗时、评分（日程优先级）
查看日程：
密码
3.5、输出项
设置课程：
无
查看课程：
课程表信息，课程名和地点
新增日程：
无
查看日程：
密码、类型、内容、耗时、评分（日程优先级）
3.6、算法 　　

//定义菜单类，用于接收用户的单击消息。　
public class MainActivity extends Activity
//设计4个按钮用于接收按钮消息，并将它们初始化：
super.onCreate(savedInstanceState);
setContentView(R.layout.main_activity);
Button btn = (Button)findViewById(R.id.btnSetSallybus);
btn.setOnClickListener(onBtnSetSallybusClickListener);

btn = (Button)findViewById(R.id.btnAddNote);
btn.setOnClickListener(onBtnAddNoteClickListener);

btn = (Button)findViewById(R.id.btnViewSallybus);
btn.setOnClickListener(onBtnViewSallybusClickListener);

btn = (Button)findViewById(R.id.btnViewNote);
btn.setOnClickListener(onBtnViewNoteClickListener);
在OnClick函数中对响应进行处理：
1跳转设置课程表界面
public View.OnClickListener onBtnSetSallybusClickListener = new View.OnClickListener(){

@Override
public void onClick(View view) {
Intent intent=new Intent(MainActivity.this, ScheduleInsert.class);
MainActivity.this.startActivity(intent);

}
} ;
2跳转新增日程界面
public View.OnClickListener onBtnAddNoteClickListener = new View.OnClickListener(){

@Override
public void onClick(View view) {
//To change body of implemented methods use File | Settings | File Templates.
Intent intent=new Intent(MainActivity.this, DiaryNew.class);
MainActivity.this.startActivity(intent);
}
} ;
3跳转查看课程表界面
public View.OnClickListener onBtnViewSallybusClickListener = new View.OnClickListener(){

@Override
public void onClick(View view) {
Intent intent=new Intent(MainActivity.this, ScheduleShow.class);
MainActivity.this.startActivity(intent);
}
} ;
4跳转查看日程界面
具体在安全设计中介绍
3.7、接口
API函数　
3.8、限制条件
无明显限制条件
4、界面设计说明
因概要设计中有具体页面效果图，这里只举一例说明
4.1、程序描述 　　
主要功能：用于为用户提供可视化的操作界面，增加了程序的可读性。 　
可扩展性：能够适应应用要求的变化和修改，具有灵活的可扩充性。　
4.2、功能
显示主界面、课程表界面、日程界面、日历界面、密码界面。
4.3、性能 　　
能够快速的显示用户所需要的操作界面
4.4、输人项
无输入
4.5、输出项
操作界面

4.6、页面布局代码 　　

<?xml version="1.0" encoding="utf-8"?>

<LinearLayout xmlns:android="
android:orientation="vertical"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:layout_gravity="center_vertical"
>
<LinearLayout android:orientation="horizontal"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:layout_weight="1" android:layout_gravity="center" android:gravity="center">
<Button
android:layout_width="120dp"
android:layout_height="120dp"
android:text="设置课程表"
android:id="@+id/btnSetSallybus" android:layout_gravity="center"/>
<Button
android:layout_width="120dp"
android:layout_height="120dp"
android:text="查看课程表"
android:id="@+id/btnViewSallybus" android:layout_gravity="center"/>

</LinearLayout>
<LinearLayout android:orientation="horizontal"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:layout_weight="1" android:gravity="center" android:layout_gravity="center">
<Button
android:layout_width="120dp"
android:layout_height="120dp"
android:text="新增日程"
android:id="@+id/btnAddNote" android:layout_gravity="center"/>

<Button
android:layout_width="120dp"
android:layout_height="120dp"
android:text="查看日程"
android:id="@+id/btnViewNote" android:layout_gravity="center"/>
</LinearLayout>
</LinearLayout>　
4.7、限制条件
无明显限制条件
5、安全设置设计说明
5.1、程序描述 　　
主要功能：当用户点击查看日程时需输入安全密码才可查看信息，起到保护用户信息的功能。 　
可扩展性：能够适应应用要求的变化和修改，具有灵活的可扩充性。
5.2、功能
安全设置程序流程图：

图4 安全设置程序流程图图

5.3、性能 　　

能够让用户输入密码，并保存进内部数据库。　
5.4、输人项
用户输入密码。
5.5、输出项
无
5.6、算法 　　
public View.OnClickListener onBtnViewNoteClickListener = new View.OnClickListener(){

@Override
public void onClick(View view) {

if(!Security.Logined)
{
LayoutInflater inflater = getLayoutInflater();
final View inputView = inflater.inflate(R.layout.input_string,(ViewGroup)findViewById(R.id.etInputString));
new AlertDialog.Builder(MainActivity.this).setTitle("请输入查看日程密码")
.setView(inputView)
.setNeutralButton(R.string.ok, new DialogInterface.OnClickListener() {
@Override
public void onClick(DialogInterface dialogInterface, int i) {
EditText etPwd = (EditText) inputView.findViewById(R.id.etInputString);
String strInputPwd = etPwd.getText().toString();
SharedPreferences prefs = getSharedPreferences("user_info",MODE_PRIVATE);
String strPwd = prefs.getString("password","");
if(!strPwd.equals("") )
{
if(strPwd.equals(strInputPwd)) {
Security.Logined = true;
}
}
else{
Security.Logined = true;
}
if(!Security.Logined){

new AlertDialog.Builder(MainActivity.this)
.setTitle("提示")
.setMessage("密码不正确")
.setPositiveButton("确定", null)
.show();
return;
}
}
})
.show();
return;
}
if(!Security.Logined){
new AlertDialog.Builder(MainActivity.this)
.setTitle("提示")
.setMessage("密码不正确")
.setPositiveButton("确定", null)
.show();
return;
}
Intent intent=new Intent(MainActivity.this, CalendarActivity.class);
MainActivity.this.startActivity(intent);
}
} ;
5.7、接口
API函数　
5.8、限制条件
无明显限制条件 　　
5.9、尚未解决的问题
不能进行密码重置，当用户忘记密码时，只能内部查看。当查看日程时输入一次密码后，必须在此点击查看日程按钮才能查看日程。
6、其他需求设计
详见需求规格说明书。
