NGC9810高顶灯.doc

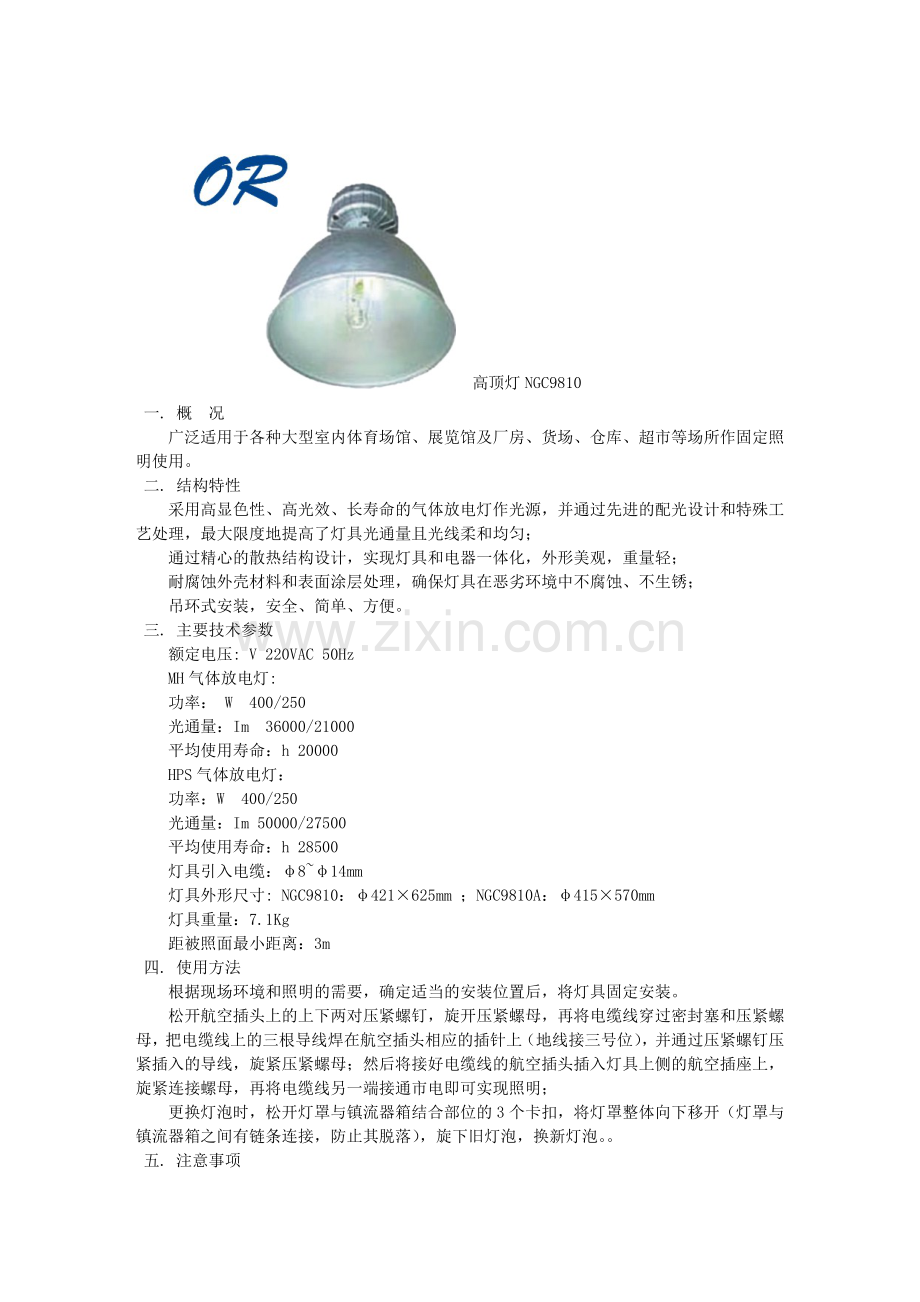

高顶灯NGC9810
一. 概 况
广泛适用于各种大型室内体育场馆、展览馆及厂房、货场、仓库、超市等场所作固定照明使用。
二. 结构特性
采用高显色性、高光效、长寿命的气体放电灯作光源，并通过先进的配光设计和特殊工艺处理，最大限度地提高了灯具光通量且光线柔和均匀；
通过精心的散热结构设计，实现灯具和电器一体化，外形美观，重量轻；
耐腐蚀外壳材料和表面涂层处理，确保灯具在恶劣环境中不腐蚀、不生锈；
吊环式安装，安全、简单、方便。
三. 主要技术参数
额定电压: V 220VAC 50Hz
MH气体放电灯:
功率： W 400/250
光通量：Im 36000/21000
平均使用寿命：h 20000
HPS气体放电灯：
功率：W 400/250
光通量：Im 50000/27500
平均使用寿命：h 28500
灯具引入电缆：φ8~φ14mm
灯具外形尺寸: NGC9810：φ421×625mm ；NGC9810A：φ415×570mm
灯具重量：7.1Kg
距被照面最小距离：3m
四. 使用方法
根据现场环境和照明的需要，确定适当的安装位置后，将灯具固定安装。
松开航空插头上的上下两对压紧螺钉，旋开压紧螺母，再将电缆线穿过密封塞和压紧螺母，把电缆线上的三根导线焊在航空插头相应的插针上（地线接三号位），并通过压紧螺钉压紧插入的导线，旋紧压紧螺母；然后将接好电缆线的航空插头插入灯具上侧的航空插座上，旋紧连接螺母，再将电缆线另一端接通市电即可实现照明；
更换灯泡时，松开灯罩与镇流器箱结合部位的3个卡扣，将灯罩整体向下移开（灯罩与镇流器箱之间有链条连接，防止其脱落），旋下旧灯泡，换新灯泡。。

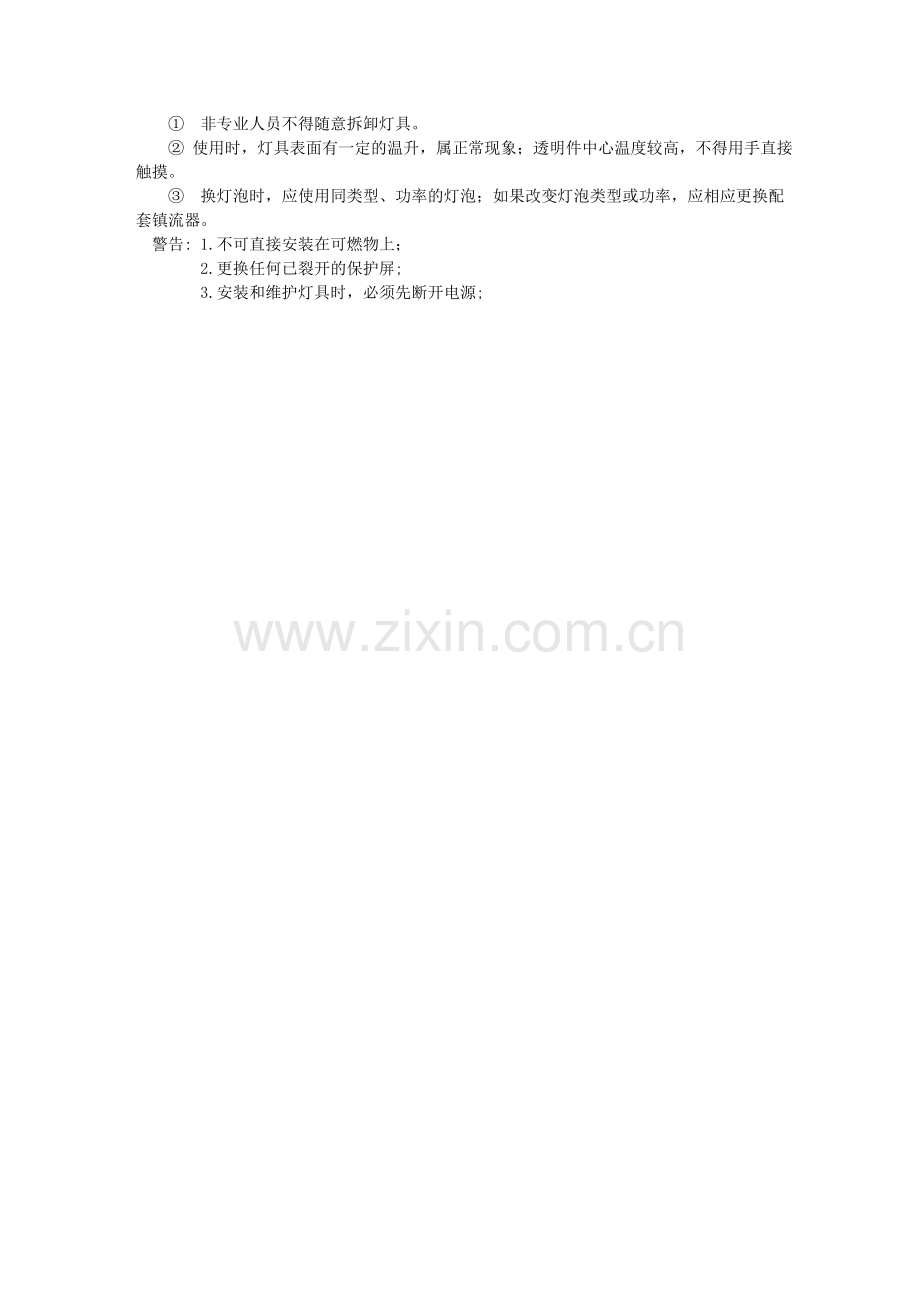

五. 注意事项
① 非专业人员不得随意拆卸灯具。
② 使用时，灯具表面有一定的温升，属正常现象；透明件中心温度较高，不得用手直接触摸。
③ 换灯泡时，应使用同类型、功率的灯泡；如果改变灯泡类型或功率，应相应更换配套镇流器。
警告: 1.不可直接安装在可燃物上；
2.更换任何已裂开的保护屏;
3.安装和维护灯具时，必须先断开电源;
