§1-2电路的基本物理量省名师优质课赛课获奖课件市赛课一等奖课件.ppt

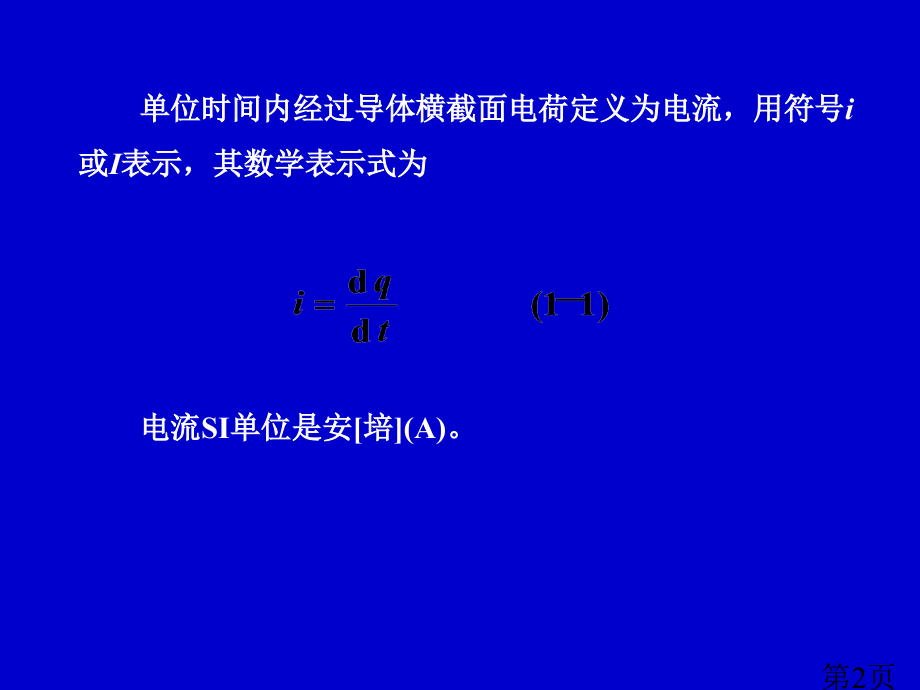

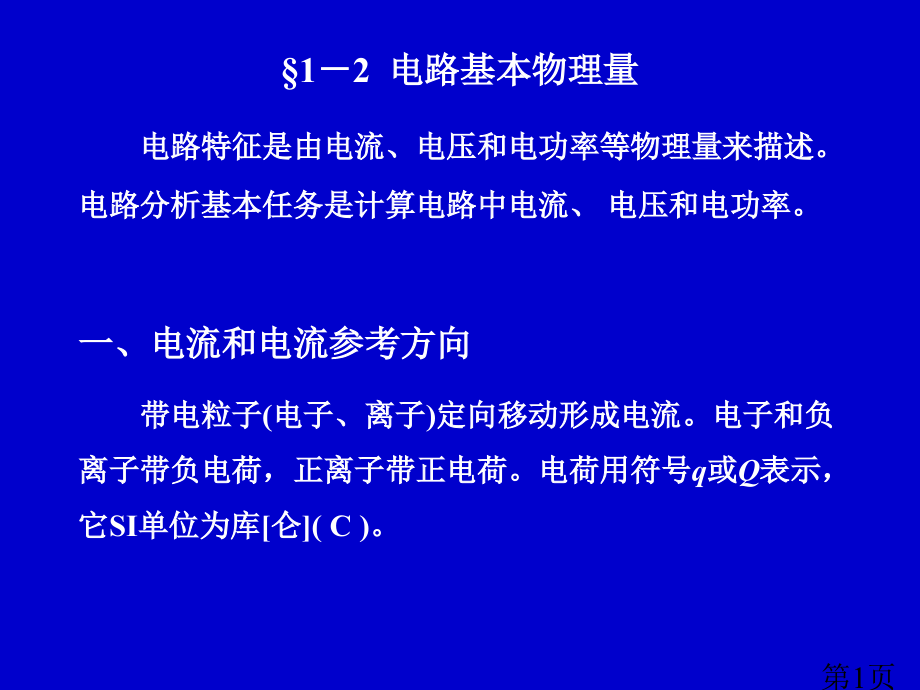

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。谢谢您,12 电路基本物理量,电路特征是由电流、电压和电功率等物理量来描述。电路分析基本任务是计算电路中电流、电压和电功率。,一、电流和电流参考方向,带电粒子(电子、离子)定向移动形成电流。电子和负离子带负电荷，正离子带正电荷。电荷用符号,q,或,Q,表示，它SI单位为库仑(C)。,第1页,电流SI单位是安培(A)。,单位时间内经过导体横截面电荷定义为电流，用符号,i,或,I,表示，其数学表示式为,第2页,恒定电流:,量值和方向均不随时间改变电流，称为恒定电流，简称为直流(dc或DC)，普通用符号,I,表示。,与电流相关几个名词,时变电流:,量值和方向随时间改变电流，称为时变电流，普通用符号,i,表示。时变电流在某一时刻,t,值,i,(,t,)，称为瞬时值。,交流电流:,量值和方向作周期性改变且平均值为零时变电流，称为交流电流，简称为交流(ac或AC)。,第3页,习惯上把正电荷移动方向要求为电流方向(实际方向)。在分析电路时，往往不能事先确定电流实际方向，而且时变电流实际方向又随时间不停变动，不能够在电路图上标出适合于任何时刻电流实际方向。为了电路分析和计算需要，我们任意要求一个电流参考方向，用箭头标在电路图上。若电流实际方向与参考方向相同，电流取正值；若电流实际方向与参考方向相反，电流取负值。依据电流参考方向以及电流量值正负，就能确定电流实际方向。,电流参考方向,第4页,比如在图示二端元件中，每秒钟有2C正电荷由a点移动到b点。,当要求电流参考方向由a点指向b点时，该电流,i,=2A,如图(a)所表示；若要求电流参考方向由b点指向a点时,则电流,i,=-2A，如图(b)所表示。若采取双下标表示电流参考方向，则写为,i,ab,=2A或,i,ba,=-2A。,第5页,电路中任一电流有两种可能参考方向，当对同一电流要求相反参考方向时，对应电流表示式相差一个负号，即,今后，在分析电路时，必须事先要求电流变量参考方向。所计算出电流,i,(,t,)0，表明该时刻电流实际方向与参考方向相同；若电流,i,(,t,)0，表明该时刻a点电位比b点电位高；若电压,u,ab,(,t,)0时，表明该时刻二端元件实际吸收（消耗）功率；当,p,(,t,)0时，表明该时刻二端元件实际发出（产生）功率。,当电压电流采取关联参考方向时，二端元件或二端网络吸收功率为,第15页,因为能量必须守恒，对于一个完整电路来说，在任一时刻，全部元件吸收功率总和必须为零。若电路由,b,个二端元件组成，且全部采取关联参考方向，则,功率SI单位是瓦特(W)。,二端元件或二端网络从,t,0,到,t,时间内吸收电能为,第16页,表13 列出部分国际单位制单位，称为SI单位。,第17页,在实际应用中感到这些 SI 单位太大或太小时，能够加上表1-4中国际单位制词头，组成SI十进倍数或分数单位。,比如,第18页,例1-1 在图19电路中，已知,U,1,=1V,U,2,=-6V,U,3,=-4V,U,4,=5V,U,5,=-10V,I,1,=1A,I,2,=-3A,I,3,=4A,I,4,=-1A,I,5,=-3A。试求：(1)各二端元件吸收功率；(2)整个电路吸收功率。,图19 例11,第19页,例1-1 在图18电路中，已知,U,1,=1V,U,2,=-6V,U,3,=-4V,U,4,=5V,U,5,=-10V,I,1,=1A,I,2,=-3A,I,3,=4A,I,4,=-1A,I,5,=-3A。,整个电路吸收功率为,解：各二端元件吸收功率为,图19 例11,第20页,你能确定图示电路中电压,U,ab,实际极性吗？为何？,答案：伴随10k电位器改变，,U,ab,实际电压方向会发生改变。,第21页,在幻灯片放映时，请用鼠标单击图片放映录像。,第22页,名 称,时间,名 称,时间,1,各种电压波形,3:03,2,电压参考方向,3:55,3,电桥电路电压,1:20,4,信号发生器和双踪示波器,2:13,5,基尔霍夫电压定律,3:38,6,基尔霍夫电流定律,2:45,7,线性电阻器件VCR曲线,3:31,8,电位器,3:06,9,电位器及其应用,3:10,10,可变电阻器,3:27,11,干电池VCR曲线,1:58,12,函数信号发生器VCR曲线,2:13,13,直流稳压电源,3:28,14,稳压电源特征,1:26,15,直流稳流电源,2:51,16,稳流电源特征,1:19,17,函数信号发生器,2:29,18,习题19电路试验,2:26,19,晶体管放大器试验,2:48,20,理想电压源实现,2:24,依据教学需要，用鼠标点击名称方法放映相关录像。,第23页,郁金香,第24页,
