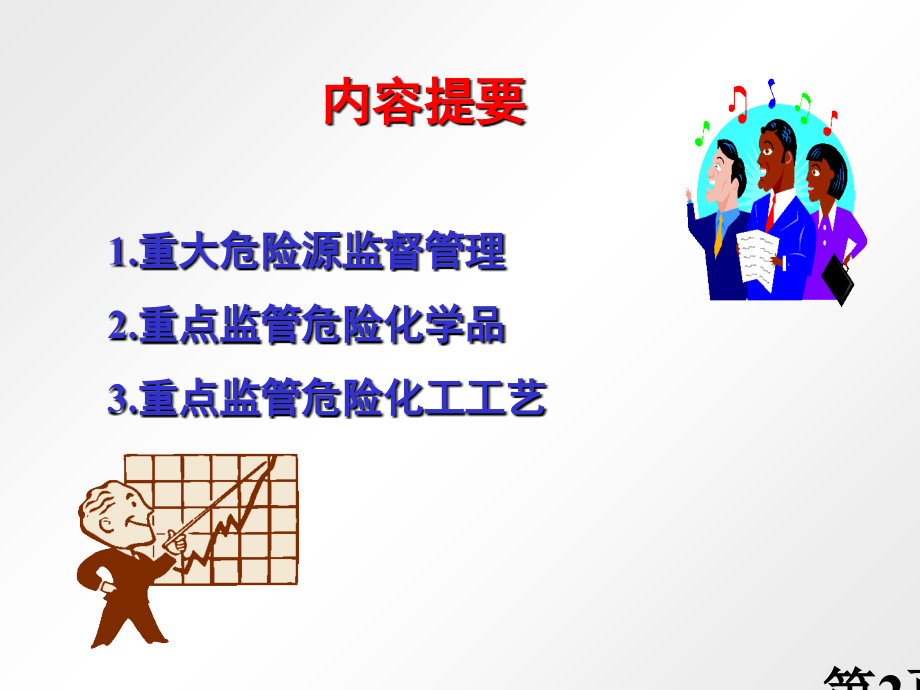

危险化学品企业“两重点一重大”安全管理专题讲座,第,*,页,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,危险化学品企业“两重点一重大”,安全管理专题讲座,第1页,内容提要,1.,重大危险源监督管理,2.,重点监管危险化学品,3.,重点监管危险化工工艺,第2页,1.1,重大危险源辨识（,GB18218-,）,1.,重大危险源定义,长久地或暂时地生产、加工、使用或储存危险化学品，且危险化学品数量等于或超出临界量单元。,危险化学品：,含有易燃、易爆、有毒、有害等特征，会对人员、设施、环境造成伤害或损害化学品。,单元：,一个（套）生产装置，设施或场所，或同属一个生产经营单位且边缘距离小于,500m,几个（套）生产装置、设施或场所。,临界量：,对于某种或某类危险化学品要求数量，若单元中危险化学品数量等于或超出该数量，则该单元定为重大危险源。,第一讲 重大危险源监督管理,第3页,2.,重大危险源辨识,（,1,）辨识依据：,危险化学品重大危险源辨识依据是危险化学品危险特征及其数量，详细见表,1,和表,2,。,危险化学品临界量确实定方法以下：,a),在表,1,范围内危险化学品，其临界量按表,1,确定；,b),未在表,1,范围内危险化学品，依据其危险性，按表,2,确定临界量；若一个危险化学品含有各种危险性，按其中最低临界量确定。,第4页,表,1,危险化学品名称及其临界量,序号,类别,危险化学品名称和说明,临界量（,T,）,1,爆炸品,叠氮化钡,0.5,2,叠氮化铅,0.5,3,雷酸汞,0.5,4,三硝基苯甲醚,5,5,三硝基甲苯,5,6,硝化甘油,1,7,硝化纤维素,10,8,硝酸铵（含可燃物,0.2%,）,5,9,易燃气体,丁二烯,5,10,二甲醚,50,11,甲烷，天然气,50,12,氮乙烯,50,13,氢,5,14,液化石油气（含丙烷，丁烷及其混合物）,50,15,一甲胺,5,16,乙炔,1,17,乙烯,50,第5页,18,毒性气体,氨,10,19,二氟化氧,1,20,二氧化氮,1,21,二氧化硫,20,22,氟,1,23,光气,0.3,24,环氧乙烷,10,25,甲醛（含量,90%,）,5,26,磷化氢,1,27,硫化氢,5,28,氯化氢,20,29,氯,5,30,煤气（CO、CO和H2、CH4混合物等）,20,31,砷化三氢（胂）,1,第6页,32,毒性气体,锑化氢,1,33,硒化氢,1,34,溴甲烷,10,35,易燃液体,苯,50,36,苯乙烯,500,37,丙酮,500,38,丙烯腈,50,39,二硫化碳,50,40,环己烷,500,41,环氧丙烷,10,42,甲苯,500,43,甲醇,500,44,汽油,200,45,乙醇,500,46,乙醚,10,47,乙酸乙酯,500,48,正己烷,500,第7页,49,易于自燃物质,黄磷,50,50,烷基铝,1,51,戌硼烷,1,52,遇水放出易燃气体物质,电石,100,53,钾,1,54,钠,10,55,氧化性物质,发烟硫酸,100,56,过氧化钾,20,57,过氧化钠,20,58,氯酸钾,100,59,氯酸钠,100,60,硝酸（发红烟）,20,61,硝酸（发红烟除外，含硝酸70%）,100,62,硝酸铵（含可燃物,0.2%,）,300,63,硝酸铵基化肥,1000,64,有机过氧化物,过氧乙酸（含量,60%,）,10,65,过氧化甲乙酮（含量,60%,）,10,第8页,66,毒性物质,丙酮合氰化氢,20,67,丙烯醛,20,68,氟化氢,1,69,环氧氯丙烷（,3,氯,1,，,2,环氧丙烷）,20,70,环氧溴丙烷（表溴醇）,20,71,甲苯二异氰酸酯,100,72,氯化硫,1,73,氰化氢,1,74,三氧化硫,75,75,烯丙胺,20,76,溴,20,77,乙撑亚胺,20,78,异氰酸甲酯,0.75,第9页,表,2,未在表,1,中列举危险化学品类别及其临界量,类别,危险性分类及说明,临界量（,T,）,爆炸品,1.1A,项爆炸品,1,除1.1A以外其它项1.1项爆炸品,10,除1.1项以外其它爆炸品,50,气体,易燃气体、危险性属于2.2项非易燃无毒气体且次要危险性为3类气体,10,剧毒气体：危险性属于2.3项且急性毒性为类别1毒性气体,200,有毒气体：危险性属于2.3项其它毒性气体,5,易燃液体,极易燃液体：沸点35且闪点0液体；或保留温度一直在其沸点以上易燃液体,50,高度易燃液体：闪点23液体（不包含极易燃液体）；液态退敏爆炸品,10,易燃液体：23闪点61液体,1000,易燃固体,危险性属于4.1项且包装为类物质,5000,易于自燃物质,危险性属于4.2项且包装为或类物质,200,遇水放出易燃气体物质,危险性属于4.3项且包装为或类物质,200,氧化性物质,危险性属于5.1项且包装为类物质,50,危险性属于5.1项且包装为或类物质,200,第10页,有机过氧化物,危险性属于5.2项物质,50,毒性物质,危险性属于6.1项且急性毒性为类别1物质,50,危险性属于6.1项且急性毒性为类别2物质,500,注：以上危险化学品危险性类别及包装类别依据,GB12268,确定，急性毒性类别依据,GB20592,确定。,（,2,）重大危险源辨识指标,单元内存在危险化学品数量等于或超出表,1,、表,2,要求临界量，即被定为重大危险源。,单元内存在危险化学品数量依据处理危险化学品种类多少区分为以下两种情况：,第11页,单元内存在危险化学品为单一品种，则该危险化学品数量即为单元内危险化学品总量，若等于或超出对应临界量，则定为重大危险源。,单元内存在危险化学品为多品种时，则按式（,a,）计算，若满足式（,a,），则定义为重大危险源：,q1/Q1+q2/Q2+q n/QN1,（,a,）,式中：,q1,，,q2,，,，,q n,每种危险化学品实际存在量，单位为吨（,t,）；,Q1,，,Q2,，,，,QN,与各危险化学品相对应临界量，单位为吨（,t,）；,第12页,1.2,重大危险源监督管理暂行要求（,40,号令）,第一章 总则（,6,条）,第二章 辨识与评定（,5,条）,第三章 安全管理（,13,条）,第四章 监督检验（,7,条）,第五章 法律责任（,4,条）,第六章 附则（,1,条）,2,个附件,共六章,三十六条,第13页,第一章 总则,制订,依据,监督,管理,适用,范围,责任,主体,第14页,安全生产法,第三十三条要求：,“,生产经营单位对重大危险源应该登记建档，进行定时检测、评定、监控，并制订应急预案，通知从业人员和相关人员在紧急情况下应该采取应急办法。生产经营单位应该按照国家相关要求将本单位重大危险源及相关安全办法、应急办法报相关地方人民政府负责安全生产监督管理部门和相关部门立案。,”,危险化学品安全管理条例,第二十五条要求：,“,对剧毒化学品以及储存数量组成重大危险源其它危险化学品，储存单位应该将其储存数量、储存地点以及管理人员情况，报所在地县级人民政府安全生产监督管理部门（在港区内储存，报港口行政管理部门）和公安机关立案。,”,制订依据,第15页,适用范围,暂行要求,适用范围主要依据,危险化学品重大危险源辨识,（,GB18218),标准所涵盖范围。城镇燃气、用于国防科研生产危险化学品重大危险源以及港区内危险化学品重大危险源安全监督管理，不适用本要求。,民用爆炸物品、烟花爆竹重大危险源安全监管应依据,民用爆炸物品安全管理条例,、,烟花爆竹安全管理条例,相关要求，同时也应符合本,暂行要求,相关要求。,第16页,责任主体和监督管理,危险化学品单位,是本单位重大危险源安全管理,责任主体,，其主要责任人对本单位重大危险源安全管理工作负责。,重大危险源安全监督管理实施,属地监管与分级管理,相结合标准。县级以上地方人民政府安全生产监督管理部门按照相关法律、法规、标准和本要求，对本辖区内重大危险源实施安全监督管理。,第17页,第二章 辨识与评定,Add Your Text,Add Your Text,Add Your Text,辨识,分级,安全,评定,第18页,危险化学品单位应该推行职责,依据,危险化学品重大危险源辨识,标准进行重大危险源,辨识,；,依据本,暂行要求,附件,1,进行重大危险源,分级,；,依据本,暂行要求,进行,安全评定,。,第19页,安全评定要求,能够企业自己做，也可委托安全评价机构做。,能够单独进行，也能够和法定安全评价一并进行。,对于毒性气体、爆炸品、液化易燃气体一级或二级重大危险源，必须委托安全评价机构进行，要采取,定量风险评价（,QRA,）,方法。,第20页,安全评定主要内容,1.,评定主要依据；,2.,重大危险源基本情况；,3.,事故发生可能性及危害程度；,4.,个人风险和社会风险值（仅适用定量风险评价方法）；,5.,可能受事故影响周围场所、人员情况；,6.,重大危险源辨识、分级符合性分析；,7.,安全管理办法、安全技术和监控办法；,8.,事故应急办法；,9.,评定结论与提议。,第21页,需要重新辨识、分级、评定情况,1.,重大危险源安全评定已满三年；,2.,组成重大危险源装置、设施或者场所进行新建、改建、扩建；,3.,危险化学品种类、数量、生产、使用工艺或者储存方式及主要设备、设施等发生改变，影响重大危险源级别或者风险程度；,4.,外界生产安全环境原因发生改变，影响重大危险源级别和风险程度；,5.,发生危险化学品事故造成人员死亡，或者,10,人以上受伤，或者影响到公共安全；,6.,相关重大危险源辨识和安全评定国家标准、行业标准发生改变。,第22页,规章规程,监测监控,检测检验,隐患排查,培训教育,第三章 安全管理,安全标志,周围通知,应急体系,应急演练,登记建档,企,业,职,责,第23页,安全管理制度和操作规程,危险化学品单位应该建立完善重大危险源安全管理规章制度和安全操作规程，并采取有效办法确保其得到执行。,重大危险源安全规章管理制度和安全操作规程要和企业现有管理制度和操作规程有机结合，不是完全另搞一套。,第24页,安全监测监控体系,温度,压力,液位,流量,组分,泄漏检测,重大危险源,采集监测系统,监测内容,具备功效,信息远传,连续统计,事故预警,信息存放,第25页,化工生产装置,一、二级重大危险源,毒性气体、液化气体,剧毒液体,一、二级重大危险源,紧急停车,系统,安全仪表,系统,第26页,安全设施检测检验、维护保养,危险化学品单位应该按照国家相关要求，定时对重大危险源安全设施和安全监测监控系统进行检测、检验，并进行经常性维护、保养，确保重大危险源安全设施和安全监测监控系统有效、可靠运行。维护、保养、检测应该作好统计，并由相关人员签字。,第27页,隐患排查,危险化学品单位应该明确重大危险源中,关键装置、重点部位,责任人或者责任机构，并对重大危险源安全生产情况进行定时检验，及时采取办法消除事故隐患。事故隐患难以马上排除，应该及时制订治理方案，落实整改办法、责任、资金、时限和预案。,第28页,培训教育,危险化学品单位应该对重大危险源管理和操作岗位人员进行安全操作技能培训，使其了解重大危险源危险特征，熟悉重大危险源安全管理规章制度和安全操作规程，掌握本岗位安全操作技能和应急办法。,安全生产培训管理方法,（总局令第,44,号）,生产经营单位安全培训要求,（总局令第,3,号）,特种作业人员安全技术培训考评管理要求,（总局令,30,号）,第29页,危险化学品单位应该在重大危险源所在场所设置显著安全警示标志，写明紧急情况下应急处置方法。,危险化学品单位应该将重大危险源可能发生事故后果和应急方法等信息，以适当方式通知可能受影响单位、区域及人员。,安全标志及周围通知,第30页,应急体系,危险化学品单位应该依法制订重大危险源事故应急预案，建立应抢救援组织或者配置应抢救援人员，配置必要防护装备及应抢救援器材、设备、物资，并保障其完好和方便使用；配合地方人民政府安全生产监督管理部门制订所在地域包括本单位危险化学品事故应急预案。,第31页,便携式浓度检测设备,空气呼吸器、化学防护服,堵漏器材等,吸入性有毒,有害气体,剧毒气体,易燃易爆气体,易燃液体,两套以上（含本数）,气密型化学防护服,便携式可燃气体,检测设备,第32页,危险化学品单位应该制订重大危险源事故应急预案演练计划，并按照以下要求进行事故应急预案演练：,（一）对重大危险源专题应急预案，每年最少进行一次；,（二）对重大危险源现场处置方案，每六个月最少进行一次。,应急预案演练结束后，危险化学品单位应该对应急预案演练效果进行评定，撰写应急预案演练评定汇报，分析存在问题，对应急预案提出修订意见，并及时修订完善。,应急演练,第33页,重大危险源档案,辨识、分级统计；,重大危险源基本特征表；,包括全部化学品安全技术说明书；,区域位置图、平面布置图、工艺流程图和设备一览表；,安全管理规章制度及安全操作规程；,安全监测监控系统、办法说明、检测、检验结果；,事故应急预案、评审意见、演练计划和评定汇报；,安全评定汇报或者安全评价汇报；,关键装置、重点部位责任人、责任机构名称；,安全警示标志设置情况；,其它文件、资料。,第34页,建规立档,汇总信息,报送,核销,企业,监督检验,工业园区,监督检验,安监部门,职责,立案登记,第四章 监督检验,第35页,建规立档,县级人民政府安全生产监督管理部门应该建立健全危险化学品重大危险源管理制度，明确责任人员，加强资料归档。,第36页,全部重大危险源,一、二级重大危险源,一级重大危险源,危险化学品单位,立案申请表,档案材料,县级安监部门,市级安监部门,省级安监部门,完成评定,15,日内,每六个月,每季度,立案登记,第37页,重,大,危,险,源,汇,总,信,息,县级安监部门,省级安监部门,市级安监部门,月日前,省级安监部门,国家安监总局,月日前,月日前,汇总信息报送,第38页,全部重大危险源,一、二级重大危险源,一级重大危险源,危险化学品单位,核销申请表,其它核销材料,县级安监部门,市级安监部门,省级安监部门,接收核销申请,30,日内,每六个月,每季度,核销,第39页,重大危险源运行情况、安全管理规章制度及安全操作规程制订和落实情况；,重大危险源辨识、分级、安全评定、登记建档、立案情况；,重大危险源监测监控情况；,重大危险源安全设施和安全监测监控系统检测、检验以及维护保养情况；,重大危险源事故应急预案编制、评审、立案、修订和演练情况；,相关从业人员安全培训教育情况；,安全警示标志设置情况；,应抢救援器材、设备、物资配置情况；,预防和控制事故办法落实情况。,重大危险源监督检验,第40页,县级以上地方各级人民政府安全生产监督管理部门应该会同本级人民政府相关部门，加强对,工业（化工）园区,等重大危险源集中区域监督检验，确保重大危险源与周围单位、居民区、人员密集场所等主要目标和敏感场所之间保持适当,安全距离,。,工业园区监督检验与安全距离,第41页,相关,概念,概念起源,应用范围,距离起止点,防护,目标,防护目标,外部距离,GB50089-,GB50161-,民用爆破器材及烟花爆竹企业,危险设施边缘到防护目标边缘,人员生命财产安全,居住区、工业企业和其它等设施,防火间距,GB50016-等工程标准,全部工业企业,危险设施边缘到防护目标边缘,人员生命财产安全,居住区、工业企业和其它等设施,安全防护距离,GB 19041-,光气及光气化产品企业,危险设施边缘到防护目标边缘,人员生命安全,居住区、交通要道,安全距离,GB 50074-,石油库企业,危险设施边缘到防护目标边缘,人员生命财产安全,居住区、工业企业和其它等设施,安全距离相关概念,第42页,处,2,万元以上,10,万元以下罚款,未按照本要求要求对重大危险源进行安全评定或者安全评价；,未按照本要求要求对重大危险源进行登记建档；,未按照本要求及相关标准要求对重大危险源进行安全监测监控；,未制订重大危险源事故应急预案。,第五章 法律责任,第43页,5,万元以下罚款,未在组成重大危险源场所设置显著安全警示标志；,未对重大危险源中设备、设施等进行定时检测、检验。,第44页,5000,元以上,3,万元以下罚款,未按照标准对重大危险源进行辨识；,未按照本要求明确重大危险源中关键装置、重点部位责任人或者责任机构；,未按照本要求建立应抢救援组织或者配置应抢救援人员，以及配置必要防护装备及器材、设备、物资，并保障其完好；,未按照本要求进行重大危险源立案或者核销；,未将重大危险源可能引发事故后果、应急办法等信息通知可能受影响单位、区域及人员；,未按照本要求要求开展重大危险源事故应急预案演练；,未按照本要求对重大危险源安全生产情况进行定时检验，采取办法消除事故隐患。,第45页,附件,1,：,重大危险源分级问题,一级重大危险源,二级重大危险源,三级重大危险源,四级重大危险源,低,高,定量风险评价,安全监测监控,立案,核销,第46页,分级指标,采取单元内各种危险化学品实际存在（在线）量与其在,危险化学品重大危险源辨识,（,GB18218,）中要求临界量比值，经校正系数校正后比值之和,R,作为分级指标。,第47页,校正系数,取值,危险化学,品类别,毒性气体,爆炸品,易燃气体,其它类危,险化学品,见表,2,2,1.5,1,毒性气体,名称,一氧,化碳,二氧,化硫,氨,环氧,乙烷,氯化氢,溴甲烷,氯,2,2,2,2,3,3,4,毒性气体,名称,硫化氢,氟化氢,二氧,化氮,氰化氢,碳酰氯,磷化氢,异氰酸,甲酯,5,5,10,10,20,20,20,注：,未列出有毒气体可按,=2,取值，剧毒气体可按,=4,取值。,第48页,校正系数,取值,厂外可能暴露人员数量,100,人以上,2.0,50,人,99,人,1.5,30,人,49,人,1.2,1,29,人,1.0,0,人,0.5,依据危险化学品重大危险源厂区边界向外扩展,500,米范围内常住人口数量，设定厂外暴露人员校正系数,值。,第49页,分级标准,危险化学品重大危险源级别,R,值,一级,R,100,二级,100,R,50,三级,50,R,10,四级,R,10,第50页,附件,2,：,重大危险源定量风险评价,定量风险评价（简称,QRA,）也称为概率风险评价，是从量化风险角度,评价,危险化学品危险源,对周围环境造成事故影响风险可接收程度，对所采取安全办法对降低风险有效性进行判定，并在此基础上提出,相关安全办法提议技术方法。,当前，许多欧盟国家都采取,QRA,方法，用以当局决议重大危险源产生风险增量以及重大危险源附近土地开发是否可允许,。,第51页,个人风险是指因危险化学品重大危险源各种潜在火灾、爆炸、有毒气体泄漏事故造成区域内某一固定位置人员个体死亡概率，即单位时间内（通常为年）个体死亡率。通惯用个人风险等值线表示。,个人风险（,individual risk,）,第52页,社会风险是指能够引发大于等于,N,人死亡事故累积频率（,F,），也即单位时间内（通常为年）死亡人数。通惯用社会风险曲线（,F-N,曲线）表示。,社会风险（,social risk,）,第53页,个人风险和社会风险区分,危险源,危险源,A,B,I,A,=I,B,S,A,S,B,第54页,中区,外区,内区,重大危险源,开发项目,敏感程度,内区,中区,外区,分级,举例,1,级,工厂,2,级,住宅,3,级,小学,4,级,大量人员2或3级目标,个人风险和社会风险用于确定安全距离和土地规划,注：为不反对开发；,为反对开发,第55页,英国邦斯菲尔德油库土地利用规划控制,第56页,熟悉系统、搜集数据,（系统描述）,危 险 辨 识,基础数据,搜集及分析,频率（,F,）分析,后果（,C,）分析,风险计算（,R,=,F,C,）,风险评价,重复计算,风险管理,风险标准,评定结果及汇报,定量风险评价普通程序,第57页,可允许风险标准,可允许个人风险标准,不一样人群对不一样水平风险感受和承受是不一样。可允许风险标准是政府和企业进行安全决议主要依据。,可允许社会风险标准,第58页,事故类型,个人死亡风险,(10,-6,/,年,),事故类型,个人死亡风险,(10,-6,/,年,),吸烟,(20,支,/,天,),饮酒,游泳,打橄榄球,拥有枪支,乘汽车,乘火车,乘飞机,癌症,5000,380,50,30,30,145,30,10,1800,家中事故,行人被汽车撞,自杀,火灾,触电,(,非工业,),使用药品,灾难性暴雨洪水,雷击,陨石击中,100,35,20,10,3,2,0.2,0.1,0.001,澳大利亚某州个人风险,第59页,丹麦,-,年间人自然死亡率,第60页,可允许个人风险标准,危险化学品单位周围主要目标和敏感场所类别,可允许风险,（/年）,1.高敏感场所（如学校、医院、幼稚园、养老院等）；,2.主要目标（如党政机关、军事管理区、文物保护单位等）；,3.特殊高密度场所（如大型体育场、大型交通枢纽等）。,3,10,-7,1.,居住类高密度场所（如居民区、宾馆、度假村等）；,2.,公众聚集类高密度场所（如办公场所、商场、饭店、娱乐场所等）。,1,10,-6,第61页,可允许社会风险标准,第62页,1.3.1,术语和定义,(1),重大危险源安全监控预警系统,由数据采集装置、逻辑控制器、执行机构以及工业数据通讯网络等仪表和器材组成，可采集安全相关信息，并经过数据分析进行故障诊疗和事故预警确定现场安全情况，同时配置联锁装备在危险出现时采取对应办法重大危险源计算机数据采集与监控系统。,(2,）现场监控器,现场接收和传输来自监测器或远程,I/O,信号或者传输接口多路复用信号，且可能对其进行分析计算、超限判断等逻辑处理并控制执行机构工作装置。,1.3,重大危险源安全监控,(AQ3035,、,AQ3036),第63页,（,3,）传输接口,实现数据,(,信息,),传输、转换和交换，确保必要隔离和信息安全，并可能含有多路复用信号调制与解调、数据当地存放和系统自检等功效装置或软件。,（,4,）监控计算机,接收监测信号，实现图形化实时与历史信息显示、信息处理、报警与预警、统计与分析、存放、输出控制、报表与打印等功效，提供重大危险源安全监控预警系统人机操作界面计算机软硬件系统。,（,5,）经常接触两个概念：,DCS-distribution control system,集散式控制系统，工厂控制级系统，常规数据采集、设备控制都由此系统完成。,第64页,SIS-safty instruments system,安全仪表系统，联锁系统一个，普通做工厂过程设备安全保护控制，又称为安全联锁系统（,Safety interlocking System,）。主要为工厂控制系统中报警和联锁部分，对控制系统中检测结果实施报警动作：或调整或停机控制，是工厂企业自动控制中主要组成部分。,（,6,）,DCS,与,SIS,区分,设计标准规范不一样,SIS,产品是按照国际电工委员会,IEC,相关标准设计、生产制造，有着统一国际,(,国内,),标准规范，并为制造商、用户各方所接收。,DCS,系统只需要到达使用国家及地域标准规范要求、满足用户提出要求即可。,产品定位不一样,SIS,系统用于生产过程中安全防护，功效安全是其关键定位，要求含有较高可靠性和可用性；,DCS,系统则是用于生产中过程控制，控制功效是其关键定位。,第65页,DCS,系统是一个“动态”过程控制系统，它实时采集现场大量各种工艺数据，依据预定控制策略进行运算,(,通常较为复杂耗时,),处理后控制现场执行元件,(,调整阀,),动作。这个过程经常伴有操作人员人工干预，响应处理速度普通在几百毫秒到一秒之间。,SIS,系统能够看作是一个“静态”系统，正常工况下，它是“静止”，不会发出控制输出指令，一旦到达或超出临界点，则快速响应进行逻辑运算,(,普通较为简单,),处理后控制执行元件,(,电磁阀、两位式快动阀 等,),动作，使装置处于所需安全状态。这个过程普通没有些人工操作干预，响应处理速度普通在几十到几百毫秒，优于,DCS,系统。,（,7,）两个规范关系,AQ3035,是通用规范，适合用于罐区、库区、生产场所项目监控工作要求，,AQ3036,是专门针对罐区项目监控装备设置规范。,第66页,1.3.2,重大危险源安全监控系统介绍,过程控制层,过程警报,强烈警报,监控层,安全层,主动保护层,被动保护层,紧急反应层,基本过程控制系统,监控预警及人工干预,安全仪表系统,安全阀,爆破膜,防护建筑物,全厂范围,紧急反应,降低事故严重性,预防事故,过程参数值,紧急停车,过程停车,正常状态,预防事故发生,降低事故后果,辅助事故调查,1.,安全监测监控目标,第67页,过程监控系统,安全仪表系统,联锁切断系统,高,风险,低,重大危险源危险性越大、风险越高，安全监控要求越高,2.,安全监测监控类别,HG20511-,信号报警、安全联锁系统设计规范,AQ3035-,危险化学品重大危险源安全监控通用技术规范,GB20438-,过程工业领域安全仪表系统功效安全,第68页,配置温度等,信息,采集和监测系统,或,检测报警装置,重大危险源中毒性气体、剧毒液体和易燃气体等重点设施，设置,紧急迫断装置,毒性气体设施，设置泄漏物,紧急处置装置,包括毒性气体、液化气体、剧毒液体一级或者二级重大危险源，配置独立,安全仪表系统（,SIS,）,3.,安全监测监控要求,第69页,安全仪表系统,(SIS),危险与风险评定,确定安全等级,安全要求规范,设计与施工,安装与调试运行,维护与变更,停用,SIS,降低风险,基本控制等保护层,非,SIS,降低风险,SIL4,SIL3,SIL2,SIL1,整体安全生命周期,安全完整性（,SIL),等级越高，风险降低越多,高,低,第70页,油气集输企业安全监控系统,液碳生产企业安全监控系统,安全监测监控实例,第71页,1.3.3,标准,AQ3035-,部分条款技术要求,（,1,）总则,危险化学品重大危险源包括生产、使用和储存大量易燃、易爆及毒性物质，易发生燃烧、爆炸和中毒等重大事故，故监控预警系统需处理以下问题：,a),充分考虑生产过程复杂工艺安全原因、物料危险特征、被保护对象事故特殊性、事故联锁反应以及环境影响等问题，依据工程危险及有害原因分析完成安全分析和系统设计；,b),经过计算机、通信、控制与信息处理技术有机结合，建设现场数据采集与监控网络，实时监控与安全相关监测预警参数，实现不一样生产单元或区域、不一样安全监控设备信息融合，并经过人机友好交互界面提供可视化、图形化监控平台；,c),经过对现场采集监控数据和信息分析处理，完成故障诊疗和事故预警，及时发觉异常，为操作人员进行现场故障排除和应急处置提供指导,;,d),安全监控预警系统应有与企业级各类安全管理系统及政府各类安全监管系统进行联网预警接口及网络公布和通讯联网功效；,e),依据现场情况和监控对象特征，合理选择、设计、安装、调试和维护监控设备和设施；,f),除本标准外，尚应恪守国家现行相关法律、法规和标准要求。,第72页,（,2,）普通要求,a),重大危险源,(,储罐区、库区和生产场所,),应设有相对独立安全监控预警系统，相关现场探测仪器数据宜直接接入到系统控制设备中，系统应符合本标准要求；,b),系统中设备应符合相关国家法规或标准要求，按照经要求程序同意图样及文件制造和成套，并经国家权威部门检测检验认证合格；,c),系统所用设备应符合现场和环境详细要求，含有对应功效和使用寿命。在火灾和爆炸危险场所设置设备，应符合国家相关防爆、防雷、防静电等标准和规范要求；,d),控制设备应设置在有些人值班房间或安全场所；,e),系统报警等级设置应同事故应急处置与救援相协调，不一样级别事故分别开启相对应应急预案；,f),对于轻易发生燃烧、爆炸和毒物泄漏等事故高度危险场所、远距离传输、移动监测、无人值守或其它不宜于采取有线数据传输应用环境，应选取无线传输技术与装备。,第73页,（,3,）监控项目,监控项目标分类,：,对于储罐区,(,储罐,),、库区,(,库,),、生产场所三类重大危险源，因监控对象不一样，所需要安全监控预警参数有所不一样。主要可分为：,a),储罐以及生产装置内温度、压力、液位、流量、阀位等可能直接引发安全事故关键工艺参数；,b),当易燃易爆及有毒物质为气态、液态或气液两相时，应监测现场可燃,/,有毒气体浓度；,c),气温、湿度、风速、风向等环境参数；,d),音视频信号和人员出入情况；,e),明火和烟气；,f),避雷针、防静电装置接地电阻以及供电情况。,第74页,储罐区,(,储罐,),：,罐区监测预警项目主要依据储罐结构和材料、储存介质特征以及罐区环境条件等不一样进行选择。普通包含罐内介质液位、温度、压力，罐区内可燃,/,有毒气体浓度、明火、环境参数以及音视频信号和其它危险原因等。,库区,(,库,),：,库区,(,库,),监测预警项目主要依据储存介质特征、包装物和容器结构形式和环境条件等不一样进行选择。普通包含库区室内温度、湿度、烟气以及室内外可燃,/,有毒气体浓度、明火、音视频信号以及人员出入情况和其它危险原因等。,生产场所：,生产场所监测预警项目主要依据物料特征、工艺条件、生产设备及其布置条件等不一样进行选择。普通包含温度、压力、液位、阀位、流量以及可燃,/,有毒气体浓度、明火和音视频信号和其它危险原因等。,第75页,（,4,）系统设计要求,a),系统组成,系统普通由监测器、隔离变送器、摄像机、二次仪表、现场监控器、执行机构,(,包含报警器等,),、视频处理设备、监控计算机、传输接口、电源、线缆、防雷装置、防静电装置、其它必要设备等和软件组成。,其中，监控中心硬件普通包含传输接口、监控计算机、显示设备、服务器、网络设备、大容量储存设备、,UPS,电源、打印机、空调等其它配套设备等。现场设备包含传感器、隔离变送设备、摄像机、二次仪表、现场监控器、执行机构等。,b),硬件,4.6.2.6,相关罐区等重大危险源现场监控设备选择、安装和布置详细要求参考,AQ 3036-,危险化学品重大危险源罐区安全监控装备设置规范及相关标准。,第76页,(5),功效设计,数据采集,系统应含有温度、压力、液位和可燃,/,有毒气体浓度等模拟量，以及液位高低报警等开关量采集功效,;,数据采集时间间隔应可调,;,系统应含有巡检功效。,显示,系统应含有监控参数列表显示功效，同一参数各量值应统一采取标准计算单位，包含模拟量、模拟量累计值和开关量等。,系统应含有监控参数图形显示功效：,a),系统应含有模拟量实时曲线和历史曲线显示功效。曲线为点绘图，依据需要能够按照多线图方式在同一坐标上使用不一样颜色同时显示多个变量，或同一变量最大、最小、平均值等曲线；,b),系统应含有开关量状态图及柱状图显示功效。,系统应含有报警信息显示功效，除了报警汇总列表显示外，在界面上应有一个专门报警区或弹出式界面，用来指示最新、最高优先级或其它设定条件未经确认系统报警。,第77页,存放,系统应含有监控数据存放功效：,a),将数据加工处理后以数据文件形式存贮在现场或监控中心外存贮器内并保留一定时间，包含监控参数、报警及处置、视频图像、故障及排除以及相关系统信息等，全部数据应附带时间信息；,统计查询与数据分析,系统应提供对实时和历史数据多条件复合查询和分类统计功效，应支持含糊查询，查询信息包含：,a),模拟量实时监测值及其最大、最小、平均和累计值；,b),开关量状态及改变时刻；,c),视频录像；,d),报警及警报解除信息；,e),系统操作日志；,f),系统故障及恢复情况等。,第78页,报警,系统应含有依据设定报警条件进行报警及提醒功效：,a),当出现模拟量超限、非正常流程切换操作引发开关量状态改变以及其它异常情况时实时报送至相关报警控制设备，由系统实现各种方式联动报警，包含页面图文报警、报警点声光报警以及必要时可选邮件和短信报警等。在事故现场设置有监控摄像机时，页面图文报警时应同时显示现场监控视频图像与参数报警信息，并进行现场录像；,b),系统应设有事故远程报警按钮，此按钮应设在适宜部位并带有防护罩和显著标志。,控制,不属于系统但与系统相关联其它系统或设备，以及不为系统独有子系统或设备控制权应明确，不得相互干扰或影响各自系统运行。,日志,系统应含有日志管理功效。系统日志将运行系统状态信息和通信信息统一管理起来，用户能够经过日志来了解系统运行情况。,第79页,软件设计与开发,用户与权限管理。软件应含有用户与权限管理功效,:,a),系统用户信息包含姓名、登录名、密码、单位和角色等，应提供管理界面授权用户能够对相关统计进行添加、删除和修改；,b),软件应实现多级权限管理。建立各用户对系统模块、设备和数据库统计操作权限表，提供操作界面允许对各权限表进行修改维护；,c),软件应提供密码设置功效。操作员应经过密码校验方可进行相关操作，并统计操作人、时间和相关操作统计等。,技术指标与性能要求,a,）存放时间,:,无报警稳定运行期间，主要监测点实时监控数据应保留,7d,以上,不然应保留,30d,以上。音视频信息应保留,7d,以上。报警信息应保留,1,年以上。,b),工作稳定性,:,系统应进行工作稳定性试验，通电试验时间大于,7d,。测试期间，系统性能应符合本标准以及各自企业产品标准要求。,第80页,1.3.4,标准,AQ3036-,部分条款,4.2,监控仪器选择、安装和布置普通标准,4.2.1,对于监测方法和仪表选择，主要考虑监测对象、监测范围和测量精度、稳定性与可靠性、防爆和防腐、安装、维护及检修、环境要求和经济性等原因。监控设备性能应满足应用要求。,4.2.2,储罐区监测传感器可分为罐内监测传感器和罐外监测传感器两类。罐内监测传感器用于储罐内液位、压力和温度等工艺参数监控，预防冒顶或者异常温度压力改变。罐外监测传感器用于明火、可燃和有毒气体泄漏及相关环境危险原因等监控。,第81页,4.2.5,对于老罐改造，应优先选择不清罐就能够安装传感器。应符合安全要求，电线无破皮、露线及发生短路现象。二次仪表应安装在安全区。传感器盖安装后应严格检验，旋紧装好防拆装置。现场禁止带电开盖检修非本质安全型防爆设备。采取非铠装电缆时，传感器与排线管之间用防爆软性管连接。安装过程中避开焊接和可能产生火花操作，预防电火花、机械火花及高温等原因引发燃烧和爆炸。需要罐内安装且可能产生火花或高温，应进行空气置换后再进入作业。,4.2.6,对于罐区明火和可燃、有毒气体监测报警仪，应依据监测范围、监测点和环境原因等确定其安装位置，安装应符合相关要求。,4.2.7,罐区应实时监测风速、风向、环境温度等参数。,第82页,4.3,报警和预警装置预（报）警值确实定,4.3.1,温度报警最少分为两级，第一级报警阈值为正常工作温度上限。第二级为第一级报警阈值,1.25,倍,-2,倍，且应低于介质闪点或燃点等危险值。,4.3.2,液位报警高低位最少各设置一级，报警阈值分别为高位限和低位限。,4.3.3,压力报警高限最少设置两级，第一级报警阈值为正常工作压力上限，第二级为容器设计压力,80%,，并应低于安全阀设定值。,4.3.4,风速报警高限设置一级，报警阈值为风速,13.8 m/s(,相当于,6,级风,),。,4.3.5,可燃气体报警最少应分为两级，第一级报警阈值不高于,25%LEL,，第二级报警阈值不高于,50%LEL,。,第83页,4.3.6,有毒气体报警最少应分为两级，第一级报警阈值为最高允许浓度,75%,，当最高允许浓度较低，现有监测报警仪器灵敏度达不到要求情况，第一级报警阈值可适当提升，其前提是既能有效监测报警，又能防止职业中毒；第二级报警值为最高允许浓度,2,倍,-3,倍。,5.,联锁控制装备设置要求,5.1,可依据实际情况设置储罐温度、液位、压力以及环境温度等参数联锁自动控制装备，包含物料自动切断或转移以及喷淋降温装备等。,5.2,紧急迫换装置应同时考虑对上下游装置安全生产影响，并实现与上下游装置报警通讯、延迟执行功效。必要时，应同时设置紧急泄压或物料回收设施。,第84页,5.3,标准上，自动控制装备应同时设置就地手动控制装置或手动遥控装置备用。就地手动控制装置应能在
展开阅读全文
