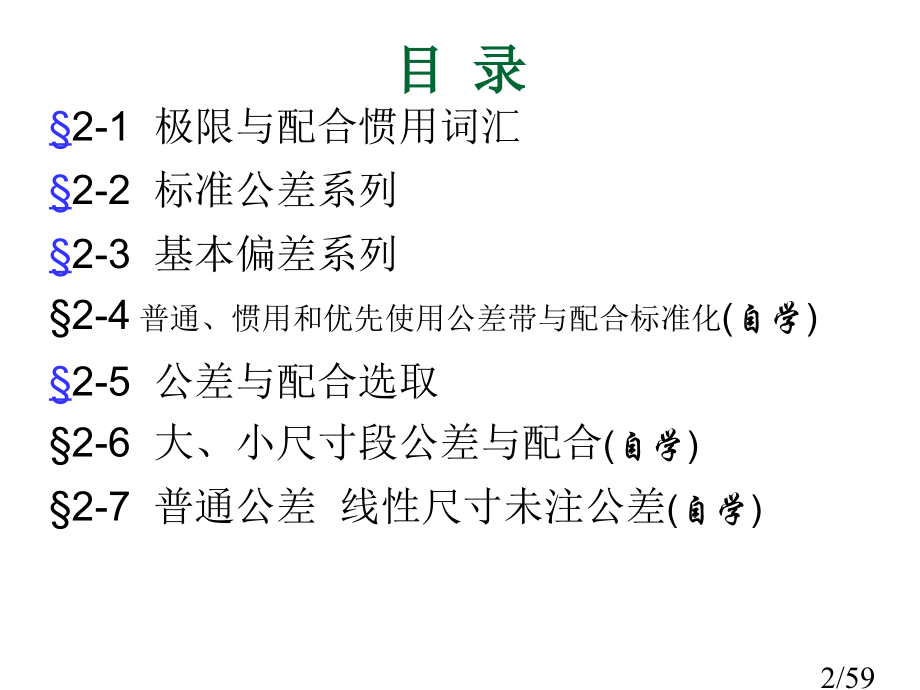

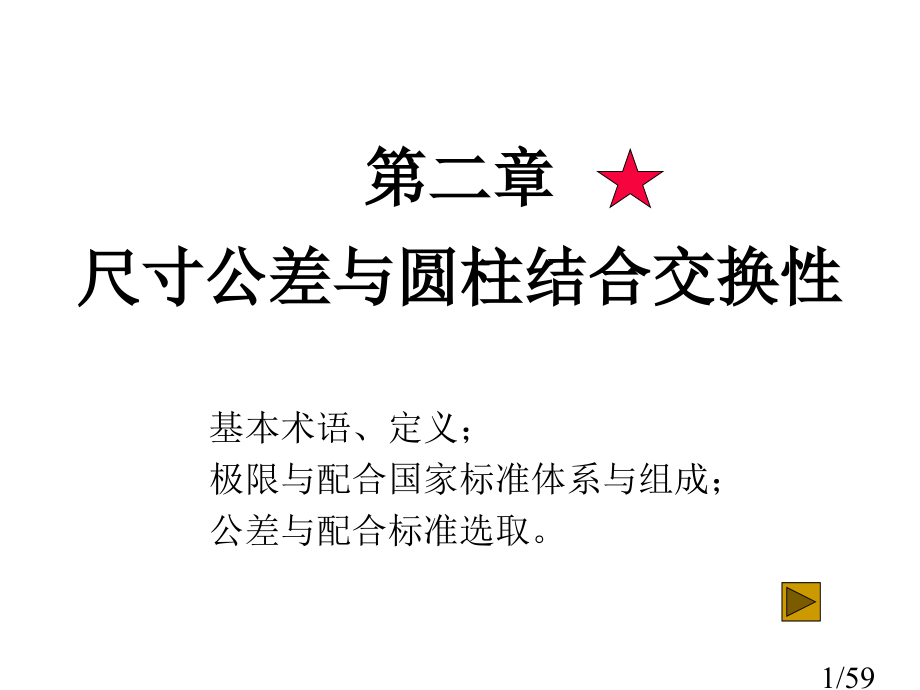

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。,第二章 尺寸公差与圆柱结合交换性,基本术语、定义；,极限与配合国家标准体系与组成；,公差与配合标准选取。,1/59,目 录,2-1 极限与配合惯用词汇,2-2 标准公差系列,2-3 基本偏差系列,2-4,普通、惯用和优先使用公差带与配合标准化,(,自学,),2-5 公差与配合选取,2-6 大、小尺寸段公差与配合,(,自学,),2-7 普通公差 线性尺寸未注公差,(,自学,),2/59,2-1 极限与配合惯用词汇,一、,相关尺寸术语,：,二、,相关偏差与公差术语,三、,相关配合术语,四、,作业题,五、,答案,3/59,一、相关尺寸术语：,1、,孔,：,特点,：1 装配后是包容面；,2 加工过程中随零件实体材料降低，孔尺寸由小变大。,定义,：,圆柱形内表面及其它内表面中由两平行平面,或切面形成包容面。,4/59,5/59,一、相关尺寸术语：,2、,轴,：圆柱形外表面及其它外表面中由由两平行平面或切面形成包容面。,如,：,特点,：1 装配后是被包容面；,2 加工过程中随零件实体材料降低，轴尺寸由大变小。,6/59,7/59,一、相关尺寸术语：,3、,尺寸,以特定,单位,表示,线性尺寸值,数值。,线性尺寸值如长度、直径等，在技术图纸中和在一定范围内，已经注明共同单位（如在尺寸标准中，以为通用单位）时，均可只写数字不写单位。,8/59,一、相关尺寸术语：,4、,基本尺寸：,由,设计给定,尺寸。,孔和轴配合基本尺寸,相同,。,孔用,D,，轴用,d,表示。,9/59,一、相关尺寸术语：,5,、,实际尺寸,：经过测量取得尺寸。,原因,：,形状误差,零件同一表面不一样部位实际尺寸不一定相同。,量具,精度,和测量者,水平,有限,测量总有误差。,实际尺寸,？,尺寸真值,10/59,一、相关尺寸术语：,6,、,极限尺寸,：允许尺寸改变两个极限值。,表示：,孔用D,max,、D,min,表示,；,轴用d,max,、d,min,表示。,如,：d,max,=20.2、d,min,=19.9,11/59,一、相关尺寸术语:,7、,最大实体状态（,MMC,）,和最大实体尺（MMS）：,最大实体状态：,孔或轴在尺寸极限范围以内，含有,材料量最多,时状态,。,在此状态下尺寸，称为,最大实体尺寸,。,孔：,D,min,、轴：,d,max,。,12/59,8、,最小实体状态（,LMC,）和最小实体尺寸,（LMS）,MMS=,50，LMS=50.025,MMS=,49.975,，,LMS=49.959,孔：,D,max,、轴：,d,min,。,如,：,孔：,轴：,13/59,二、相关偏差与公差术语：,1、,尺寸偏差,:,某一尺寸减去基本尺寸代数差。,A,、,极限偏差,:,孔,:上偏差ES=D,max,-D；下偏差EI=D,min,-D,轴,:上偏差es=d,max,-d；下偏差ei=d,min,-d,B,、,实际偏差：,注意,：偏差可为,正值、负值或零,。,14/59,二、相关偏差与公差术语：,2,、,尺寸公差（,简称,公差）,：,定义,：,允许尺寸改变量T。,A、从,极限尺寸,入手：,孔：T,D,=D,max,-D,min,轴：T,d,=d,max,-d,min,B、从,极限偏差,看：,孔：T,D,=ES-EI 轴：T,d,=es-ei,15/59,C、三者之间,关系,：,T,D,=D,max,-D,min,=ES-EI,T,d,=d,max,-d,min,=es-ei,注,：,公差是,正,值,（但不写“+”）,，,且不可能为零。,公差决定了零件加工难易程度。,16/59,17/59,二、相关偏差与公差术语：,3、,公差带图,+,基本尺寸,0,ES,EI,es,ei,-,包含,：,零线（零偏差线）,公差带：,公差带大小由标准公差确定。,公差带位置由基本偏差确定。,注：基本偏差是指上、下偏差中距零线最近那个偏差。,18/59,二、相关偏差与公差术语：,例2-1,：,已知,：D=d=30,D,max,=30.033,D,min,=30.000，,d,max,=29.980 d,min,=29.959，,求,：孔、轴极限偏差与公差。,19/59,解,：,孔：ES=D,max,-D=30.033 30=+0.033,EI=D,min,-D=30.000 30=0,T,D,=D,max,-D,min,=0.033,轴：es=d,max,-d=29.980 30=-0.020,ei=d,min,-d=29.959 30=-0.041,T,d,=d,max,-d,min,=29.98029.959=0.021,20/59,三、相关配合术语,基本内容,：,1,、,间隙与过盈,2、配合概念,3,、配合种类,4,、配合公差,5,、配合制,重点内容,：相关配合基本计算、基准制。,难点内容,：基准制。,21/59,三、相关配合术语：,1,、间隙与过盈,孔尺寸减去相配合轴尺寸所得之差。此差值为正时，称为,间隙,S,；为负时，称为,过盈,。,2、,配合,配合是指,基本尺寸相同,，相互结合孔和轴公差带之间位置关系。,22/59,配合种类：,依据其公带位置不一样，可分为三种类型：,间隙配合,、,过盈配合,和,过渡配合,。,基本尺寸,+0,-,23/59,间隙配合,：,含有间隙（含S,min,=0）配合。,孔在轴公差带之上。,其特征值是,最大间隙,S,max,和,最小间隙,S,min,。,实际生产中，平均间隙更能表达其配合性质。,s,av,=（s,max,+s,min,）/2,24/59,过盈配合,含有过盈（含min=0）配合。,孔在轴公差带之下。,其特征值是,最大过盈 ,max,和,最小过盈,min,。,实际生产中，平均过盈更能表达其配合性质。,av,=（,max,+,min,）/2,25/59,过渡配合,可能含有,间隙,也可能含有,过盈,。,孔公差带与轴公差带相互交叠。,特征值,：,最大间隙,s,max,和,最大过盈,max,。,S,max,=D,max,-,d,min,=ES,-,ei,max,=D,min,-,d,max,=EI,-,es,实际生产中，其平均松紧程度可能表示为平均间隙，也可能表示为平均过盈。,即：S,av,（或,av,）,=,（,S,max,+,max,）,/2,26/59,配合公差,T,f,允许,间隙,或,过盈,变动量。,对于,间隙配合：,T,f,=S,max,-S,min,对于,过盈配合：,T,f,=,min,-,max,对于,过渡配合：,T,f,=S,max,-,max,课下推导：,T,f,=,T,D,+,T,d,结论,：配合精度与零件加工精度相关，若要配合精度高，则应降低零件公差，即提升工件本身加工精度。反之亦然。,27/59,三、相关配合术语,例2-2,计算,：,孔 mm与轴 mm配合极限间隙或极限过盈、配合公差并画出公差带图，说明配合类别。,28/59,解,：S,max,=ES-ei=+0.025-(-0.041)=0.066 mm,S,min,=EI-es=0-(-0.025)=0.025 mm,T,f,=S,max,-S,min,=+0.066-(+0.025)=0.041mm,该配合为间隙配合,29/59,配合制,基孔制,基孔制是指基本偏差固定不变,孔,公差带，与不一样基本偏差,轴,公差带形成各种配合一个制度。,基孔制中孔为,基准孔,，用,H,表示，其,下偏差为零,。,孔,轴,轴,轴,轴,轴,轴,轴,过盈配合,间隙配合,过渡配合,基本尺寸,-,+0,轴,30/59,配合制,基轴制,基轴制是指基本偏差固定不变,轴,公差带，与不一样基本偏差,孔,公差带所形成各种配合一个制度。,基轴制轴为,基,准,轴,，其上偏差为,零,，代号为,h,。,基本尺寸,-,+0,轴,孔,孔,孔,孔,孔,孔,孔,孔,间隙配合,过渡配合,过盈配合,31/59,四、作业题,1、,计算,:孔 mm与轴 mm,孔 mm与轴 mm,求,：配合极限间隙或极限过盈、配合公差并画出公差带图，说明配合类别。,2、P187习题第二章1题,3、P187习题第二章2（1）题,答案,S,max,=0.019 S,min,=0.065 T,f,=0.019,32/59,五、答案,1解,(1)最大过盈,max,=EI-es=0-(+0.059)=-0.059mm,最小过盈,min,=ES-ei=+0.025-(+0.043)=-0.018mm,配合公差T,f,=,min-max,=-0.018-(-0.059)=0.041 mm,(2)最大间隙 S,max,=ES-ei=+0.025-(+0.002)=0.023 mm,最大过盈,max,=EI-es=0-(+0.018)=-0.018 mm,配合公差T,f,=S,max,max,=+0.023-(-0.018)=0.041 mm,33/59,2-2标准公差系列,1、,定义,：标准公差IT（ISO Tolerance）：国家标准要求，用以确定,公差带大小,任一公差值。,2、制订标准,公差单位,（公差因子）,i,公差等级,基本尺寸分段,3,、计算,34/59,公差单位,（公差因子）,i,公差单位,i是,计算公差基本单位,。与基本尺寸呈一定线性关系。,式中,D：基本尺寸计算值（）,适用范围,：惯用尺寸段500,公差等级IT5IT18,（,m）,（2-1）,35/59,公差等级,公差等级,-,是指确定尺寸精度等级,。国家标准设置了,20,个公差等级：IT01.IT0.IT1.IT2.IT3.IT18 高 公差等级 低 小 公差数值 大 难 加工程度 易,读法,：,如,：IT6:标准公差6级或6级标准公差。D D D T 故：标准公差T与公差等级和基本尺寸相关。,36/59,公差等级,国家标准要求：T=ai (2-2),式中 T：标准公差,a：公差等级系数，确定公差等级参数。见书P10表2-2。,适用范围：惯用尺寸段500,公差等级IT5IT18,对于500更高等级（IT01IT4），T计算见书P11表2-3。,37/59,基本尺寸分段,国家标准对基本尺寸进行分段，见表2-4。基本尺寸以,所属尺寸段内首、尾两个尺寸几何平均值,来计算。,按几何平均值计算出公差值经尾数化整，即得出标准公差值。见表2-4,总之,，标准公差数值，一与公差等级相关，二为基本尺寸函数。最终还要进行科学调整！),38/59,3、计算,例2-3,基本尺寸为20mm，求IT6、IT7公差值。,解,：基本尺寸20mm，属于1830mm尺寸分段，则,课下自学P11例2-1 注意：尺寸分段,查表2-2：IT6=10i IT7=16i,即：IT6=101.31m=13.1m13m,IT7=161.31m=20.96m21m,39/59,例2-4,（,补,）,已知,：,今有两种轴,：,d,1,=100，d,2,=,8,T,d1,=35m,T,d2,=22m,试,比较这两种轴加工难易程度,。,例题说明T计算方法，在实际应用中，无须计算，从表2-4查找即可！,40/59,解,：,对于轴1,：100 属于80120mm尺寸分段则,又 T,d1,=a,1,i,1,a,1,=T,d1,/i,1,=16.116 属于IT7,同理，,对于轴2,：8 属于610mm尺寸分段,则,T,d2,=a,2,i,2,a,2,=T,d2,/i,2,=24.4925(m)属于IT8,轴2易加工。,41/59,2-3基本偏差系列,定义,代号,特点,基本偏差数值,公差带表示方法（,补,）,尺寸偏差基本,计算,作业,42/59,2-3基本偏差系列,回想,？,基本偏差,代号,：用拉丁字母表示，大写字母代表孔，小写字母代表轴，共,28,个。,特点,：,对于,轴,：a-h,es,绝对值渐小,；j-zc:ei,绝对值渐大。对于,孔,:A-H,EI,绝对值渐小,；J-ZC:ES,绝对值渐大,。,H为,基准孔,，基本偏差为,下偏差,，值为,零,；,h为,基准轴,，基本偏差为,上偏差,，值为,零,。,43/59,44/59,基本偏差数值,轴基本偏差,以,基孔制,配合为基础，依据科学试验和生产实践需要确定，其计算公式见表2-5，其值已经标准化列表2-6。,a-h 用于间隙配合，,|,es,|,=S,min,;,j-n 主要用于过渡配合；,p-zc 惯用于过盈配合，其基本偏差为下偏差。,孔基本偏差,以,基轴制,为前提，依据同名字母代号轴基本偏差按一定规则换算而来。,换算规则有：,通用规则,、,特殊规则,45/59,通用规则,用同一字母表示孔、轴基本偏差绝对值相等，符号相反。即：,对全部公差等级AH孔：,EI=-es,对标准公差IT8K、M、N和IT7PZC：,ES=-ei,例2-5,：确定,25F7,孔基本偏差？,解：EI=-es es=-20m（查表2-6）,EI=-(-20)=+20m,再查：P18 表2-7 25F7,课下练习,：确定40M9 孔基本偏差？,46/59,表示方法（,补,）,由,标准公差,和,基本偏差,能够组成各种孔、轴配合。,公差带用,基本偏差代号,及,公差等级代号,组成，如：H8、h7等；注有公差尺寸能够表示为,25F7、40M9、等。,相互配合一对孔、轴，用,分数,表示，分子表示孔，分母表示轴，如：H8/g7或 、,或,47/59,特殊规则,在较高精度等级时，采取工艺等价。即：孔比轴低一级相互配合。,用同一字母表示孔、轴基本偏差时，孔基本偏差和轴基本偏差符号相反，而绝对值相差一个值。即：,ES=-ei+,=(ITn-IT,（n-1）,),应用范围：,标准公差 IT8K、M、N和IT IT7P ZC。,48/59,尺寸偏差基本计算,国家标准列出孔、轴基本偏差数值见表2-7和表2-6。其,另一偏差,依据孔、轴基本偏差和标准公差按以下关系计算：,EI=ES-IT ES=EI+IT,ei=es-IT es=ei+IT,例2-6,：确定,25H7/p6，25P7/h6孔与轴极限偏差。,49/59,例2-6,确定,25H7/p6，,25P7/h6孔与轴极限偏差。,解,：孔和轴基本尺寸,25属于1830尺寸段,查表2-4得 IT6=13,m,IT7=21,m,查表2-6，轴基本偏差为下偏差，ei=+22,m,轴上偏差es=ei+IT6=+35,m,基准孔H7下偏差为0,则孔H7上偏差为ES=+21,m,由此可得：,25H7为,25P6,为,课下练习 25P7/h6并分析配合性质？,50/59,练习：,以下配合属于哪种基准制哪种配合，确定其配合极限间隙（过盈）和配合公差。并画出其公差带图。,50H8/f7，30K7/h6，30H7/p6,51/59,2-5公差与配合选取,正确地选取公差与配合，不但要深入地掌握公差与配合国家标准，同时要对产品技术要求，工作条件以及生产制造条件进行全方面分析，还要经过生产实践和科学试验不停积累经验，单靠本课程知识是不够。,选择标准,：,既要确保机械产品性能优良，同时兼顾制造上经济可行。,主要包含,：确定,基准制,、,公差等级,与,配合,种类,作业,52/59,一、基准制选择,1.普通情况下采取,基孔制,，特殊情况下采取,基轴制,。,图 2-15 活塞连杆机构,53/59,一、基准制选择,2.当设计零件与标准件相配合时，基准制选择通常依,标准件,而定。,如,：,与滚动轴承内圈配合轴应按,基孔制,；与滚动轴承外圈配合孔应按,基轴制,。,3.为了满足配合特殊需要，允许采取任一孔、轴公差带组成配合,。,如,：60D10/js6,54/59,二、公差等级选取标准：,1,、,对于基本尺寸500较高等级配合，当标准公差IT8时，推荐,孔比轴低一级,配合；但对基本尺寸500或标准公差IT8级配合，则应采取,同级孔、轴配合,。,2、选择时，既要满足设计要求，又要考虑工艺可能性与经济性。即：,在满足使用要求前提下，尽可能,扩大公差值,。,国家标准推荐各公差等级应用范围见P24,55/59,三、配合选取,1,.,选择次序：,优先惯用普通任意组合,。,2,.基本偏差,代号确实定,：,A、对于间隙配合，|轴基本偏差|=S,min,.故可按,S,min,来确定基本偏差代号。,B、对于过盈配合，在确定了基准件等级后，即可按,min,选定配合件基本偏差代号，并依据T,f,要求确定孔轴公差等级。,56/59,三、配合选取,3.,选取配合方法,：,1）计算法，理论上。,2）试验法，主要配合。,3）类比法，经验。,例2-7,：有一基本尺寸为40孔、轴配合，要求确保配合间隙在0.025,0.066之间，试确定基孔制孔、轴公差带和配合代号。,57/59,解,：由题意得,：,T,f,=S,max,S,min,=+0.041,查表2-4，并依据公差等级选取标准，可选取孔比轴低一级，,孔,：IT7=0.025；,轴,：IT6=0.016。,又该配合选取基孔制，则,：,孔为,40H7,。,该配合是间隙配合，可直接用最小间隙确定轴基本偏差，,查表2-6得轴基本偏差为f。即轴为,40f6,。,配合代号为40H7/f6。,课下学习,P25例2-2,58/59,作业,P187第二章3中任选一题 P187第二章5中(1)题,答案,3（1）,S,max,=0.089 S,min,=0.025 T,f,=0.064,（2）,S,max,=0.019,max,=-0.015 T,f,=0.034,59/59,
