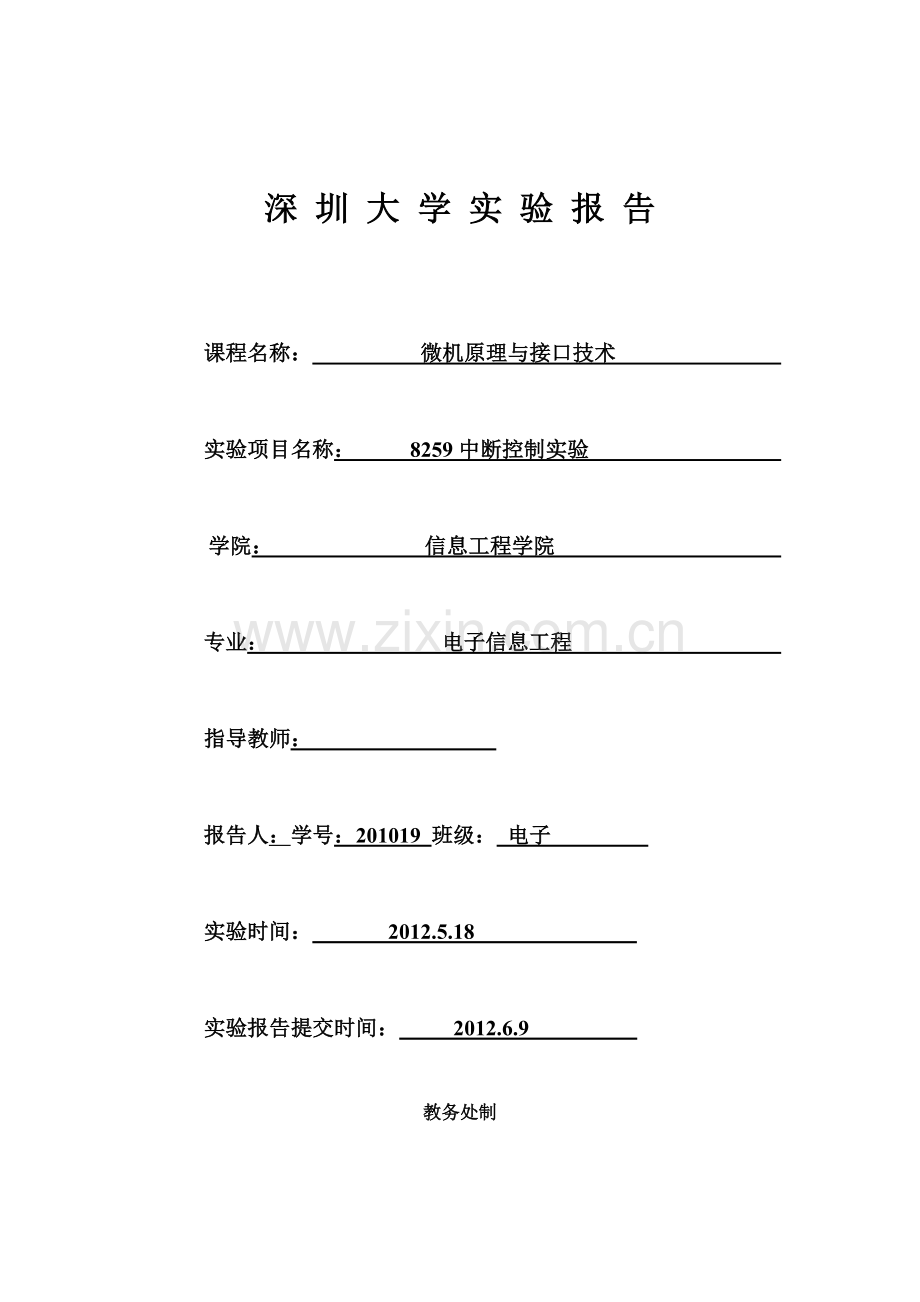

深 圳 大 学 实 验 报 告

课程名称： 微机原理与接口技术

实验项目名称： 8259中断控制实验

学院： 信息工程学院

专业： 电子信息工程

指导教师：

报告人：学号：201019 班级： 电子

实验时间： 2012.5.18

实验报告提交时间： 2012.6.9

教务处制
实验目的与要求：

1. 掌握8259中断控制器的工作原理

2. 掌握8259的应用编程方法

3. 掌握8259的级联方式的使用方法
实验环境：

PC机一台，TD-PITE实验装置或TD-PITC实验装置一套,过滤器一台
实验内容及步骤:
1. 中断控制器8259简介
在Intel 386EX芯片中集成有中断控制单元（ICU），该单元包含有两个级联中断控制器，一个为主控制器，一个为从控制器。该中断控制单元就功能而言与工业上标准的82C59A是一致的，操作方法也相同。从片的INT连接到主片的IR2信号上构成两片8259的级联。
在TD-PITE实验系统中，将主控制器的IR6、IR7以及从控制器的IR1开放出来供实验使用，主片8259的IR4供系统串口使用。8259的内部连接及外部管脚引出如图4.5：

图4.5 8259内部连续及外部管脚引出图

在对8259进行编程时，首先必须进行初始化。一般先使用CLI指令将所有的可屏蔽中断禁止，然后写入初始化命令字。8259有一个状态机控制对寄存器的访问，不正确的初始化顺序会造成异常初始化。在初始化主片8259时，写入初始化命令字的顺序是：ICW1、ICW2、ICW3、然后是ICW4，初始化从片8259的顺序与初始化主片8259的顺序是相同的。
系统启动时，主片8259已被初始化，且4号中断源（IR4）提供给与PC联机的串口通信使用，其它中断源被屏蔽。中断矢量地址与中断号之间的关系如下表所示：

主片中断序号
0
1
2
3
4
5
6
7
功能调用
08H
09H
0AH
0BH
0CH
0DH
0EH
0FH
矢量地址
20H～23H
24H～27H
28H～2BH
2CH～2FH
30H～33H
34H～37H
38H～3BH
3CH～3FH
说明
未开放
未开放
未开放
未开放
串口
未开放
可用
可用
从片中断序号
0
1
2
3
4
5
6
7
功能调用
30H
31H
32H
33H
34H
35H
36H
37H
矢量地址
C0H～C3H
C4H～C7H
C8H～CBH
CCH～CFH
D0H～D3H
D4H～D7H
D8H～DBH
DCH～DFH
说明
未开放
可用
未开放
未开放
未开放
未开放
未开放
未开放

2. 8259单中断实验
实验接线图如图4.15所示，单次脉冲输出与主片8259的IR7相连，每按动一次单次脉冲，产生一次外部中断，在显示屏上输出一个字符“7”。

图4.15 8259单中断实验接线图
实验步骤
（1）按图4.15连接实验线路。
（2）编写实验程序，经编译、链接无误后装入系统。
（3）运行程序，重复按单次脉冲开关KK1＋，显示屏会显示字符“7”，说明响应了中断。实验程序清单（INT1.ASM）

SSTACK SEGMENT STACK
DW 32 DUP(?)
SSTACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: PUSH DS
MOV AX, 0000H
MOV DS, AX
MOV AX, OFFSET MIR7 ;取中断入口地址
MOV SI, 003CH ;中断矢量地址放在0000:003c－0000:003f
MOV [SI], AX ;填IRQ7的偏移矢量
MOV AX, CS ;段地址
MOV SI, 003EH
MOV [SI], AX ;填IRQ7的段地址矢量
CLI
POP DS
;初始化主片8259
MOV AL, 11H
OUT 20H, AL ;A0=0,ICW1为00010001B,边沿触发,需要ICW4
MOV AL, 08H
OUT 21H, AL ;A0=1,ICW2为00001000B,保持低三位为0
MOV AL, 04H
OUT 21H, AL ;A0=1,ICW1中SNGL=1,ICW3中D2=1,表示接端口接从属8259
MOV AL, 01H
OUT 21H, AL ;ICW4,一般嵌套,8086模式,非自动EOI方式,非缓冲方式
MOV AL, 6FH ;A0=1,寻址OCW1,01101111B,M=0时清除屏蔽状态
OUT 21H, AL
STI
AA1: NOP ;无限循环,等待中断发生
JMP AA1
MIR7: STI
CALL DELAY
MOV AX, 0137H
INT 10H ;显示字符7
MOV AX, 0120H
INT 10H
MOV AL, 20H
OUT 20H, AL ;中断结束命令
IRET
DELAY: PUSH CX ;延时子程序
MOV CX, 0F00H
AA0: PUSH AX
POP AX
LOOP AA0
POP CX
RET
CODE ENDS
END START
实验结果如图所示,能够正确执行设定功能.

实验程序分析:一般中断实验,为了保护现场,程序开头都会引用堆栈把把现在的程序放入堆栈中进行保护,所以, PUSH DS就起到这样的作用.在中断程序结束后,为了能回到之前执行的程序入口,还得用POP DS 指令返回现场.
这个实验是关于8259的单中断,不牵涉级联问题,所以,8259的初始化只需要看主片就可以了.初始化的时候,一般先使用CLI指令将所有的可屏蔽中断禁止,然后写入初始化字.8259有四个初始化控制字ICW1,ICW2,ICW3,ICW4,由于8259只有一根地址线,因此对各个控制字的操作是按照一定的顺序并结合某些数据位来进行寻址设置的.当初始化完成后,对8259的操作命令字的寻址是通过8259的地址线A0和某些数据位结合来进行的. 其初始化控制字和控制命令辽的赋值理由我已经在注释中给出.
另外,在初始化程序中我们用了STI这条指令打开中断,那么进入MIR7中断程序中,我们为什么又执行STI这条指令呢,会不会重复了?经过实验,我们知道这条指令并不是没用的,如果缺少后面这条STI指令,实验中我们会发现,当按一次KK1开关的时候,屏幕会显示一个字符7,但是,再按KK1的时候,就没有反应了,起初并不知道怎么解释这个现象,后来才知道8086CPU执行完一次中断后,会自动将相应的中断位屏蔽,所以,如果我们想按一次KK1就发生一次中断,就得重新在程序中打开中断,也就是STI.
另外,RET指令是短信返回指令,而IRET指令则是中断短程返回指令,一般中断程序也大多是短程的.
那么,中断发生的时候,CPU又是怎样进入中断子程序的呢?这就需要我们正确地设置中断向量表的了.实验板上主中断序号7可用,也就是我们得利用3CH-3FH这矢量地址.所以在程序开始的时候,就采用MOV AX, OFFSET MIR7,MOV SI, 003CH,MOV [SI], AX这三句来获得偏移地址IP,接着高地址位置又用MOV AX, CS,MOV SI, 003EH,MOV [SI], AX这三条指令来获得CS. CPU根据CS,IP就能转入正确的中断程序执行中断了.
而中断程序结尾处,用了MOV AL, 20H OUT 20H, AL以及IRET这三条指令, 是为了说明这是正常的EOI，可以通知8259A此次服务结束.

3. 8259级联实验
实验接线图如图4.16所示，KK1＋连接到主片8259的IR7上，KK2＋连接到从片8259的IR1上，当按一次KK1＋时，显示屏上显示字符“M7”，按一次KK2＋时，显示字符“S1”。编写程序。

图4.16 8259级联实验
实验步骤
（1）按图4.16连接实验线路。
（2）输入程序，编译、链接无误后装入系统。
（3）运行程序，按动KK1＋或KK2＋，观察实验结果，验证实验程序的正确性。
（4）若同时按下KK1＋和KK2＋，观察实验结果，解释实验现象。

实验程序清单（INTCAS1.ASM）
SSTACK SEGMENT STACK
DW 32 DUP(?)
SSTACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: PUSH DS
MOV AX, 0000H
MOV DS, AX
MOV AX, OFFSET MIR7 ;取中断入口地址
MOV SI, 003CH ;中断矢量地址
MOV [SI], AX ;填IRQ7的偏移矢量
MOV AX, CS ;段地址
MOV SI, 003EH
MOV [SI], AX ;填IRQ7的段地址矢量
MOV AX, OFFSET SIR1
MOV SI, 00C4H
MOV [SI], AX
MOV AX, CS
MOV SI, 00C6H
MOV [SI], AX
CLI
POP DS
;初始化主片8259
MOV AL, 11H
OUT 20H, AL ;ICW1
MOV AL, 08H
OUT 21H, AL ;ICW2
MOV AL, 04H
OUT 21H, AL ;ICW3
MOV AL, 01H
OUT 21H, AL ;ICW4
;初始化从片8259
MOV AL, 11H
OUT 0A0H, AL ;ICW1
MOV AL, 30H
OUT 0A1H, AL ;ICW2
MOV AL, 02H
OUT 0A1H, AL ;ICW3
MOV AL, 01H
OUT 0A1H, AL ;ICW4
MOV AL, 0FDH
OUT 0A1H,AL ;OCW1 = 1111 1101
MOV AL, 6BH
OUT 21H, AL ;主8259 OCW1
STI
AA1: NOP
JMP AA1
MIR7: CALL DELAY
MOV AX, 014DH
INT 10H ;M
MOV AX, 0137H
INT 10H ;显示字符7
MOV AX, 0120H
INT 10H
MOV AL, 20H
OUT 20H, AL ;中断结束命令
IRET
SIR1: CALL DELAY
MOV AX, 0153H
INT 10H ;S
MOV AX, 0131H
INT 10H ;显示字符1
MOV AX, 0120H
INT 10H
MOV AL, 20H
OUT 0A0H, AL
OUT 20H, AL
IRET
DELAY: PUSH CX
MOV CX, 0F00H
AA0: PUSH AX
POP AX
LOOP AA0
POP CX
RET
CODE ENDS
END START
实验结果截图如下,能够正确执行设定功能.

级联实验分析:这是8259的级联实验.其中主片8259的初始化和操作前一个程序已经说了,现在,主要说说级联情况下,从片8259的初始化和操作控制.从片8259A的INT输出端接到主控制器的IR输入端,由从属控制器的中断请求通过主片8259向CPU申请.如果从片8259A的中断被CPU响应,在中断响应周期,主控8259将其对应的IR输入端的编码作为对从属8259进行识别的地址.
与主片8259类似,从片8259也需要初始化,以设置其工作状态.其程序与第一个实验程序大体相同.需要注意的是,在级联方式下,中断结束时,要发两次EOI命令,分别使主片和从片执行中断结束命令.程序最后的MOV AL, 20H OUT 0A0H, AL OUT 20H, AL IRET
这四句就是实现这样的功能.但是,结束这两个中断的顺序,是否有要求呢?经过实验,我们知道,两条结束中断的指令,不管谁先执行,都能达到相同的要求.
另外,当处于这种级联方式下,为了保证从属8259正常的中断请求,主片8259就设置成特殊全嵌套方式,从片8259则就选用一般全嵌套方式.

心得与体会:

中断的思想在程序的设计中无疑占有重要的位置.采取中断的方法,大大提高程序的有效性和CPU的高效率工作.因此,8259中断控制实验在微机的几个实验中,就显得尤其重点.掌握8259中断控制器的工作原理和应用编程方法,需要对课本上那些对8259的系统介绍有一个深入的了解,以及级联方式下各个寄存器相应的控制和操作方法,这些,都是我们学习的重点,我们应该熟练掌握.
