3-2-排水检表格(7张).doc

四川省石坝（黔川界）至纳溪公路工程项目

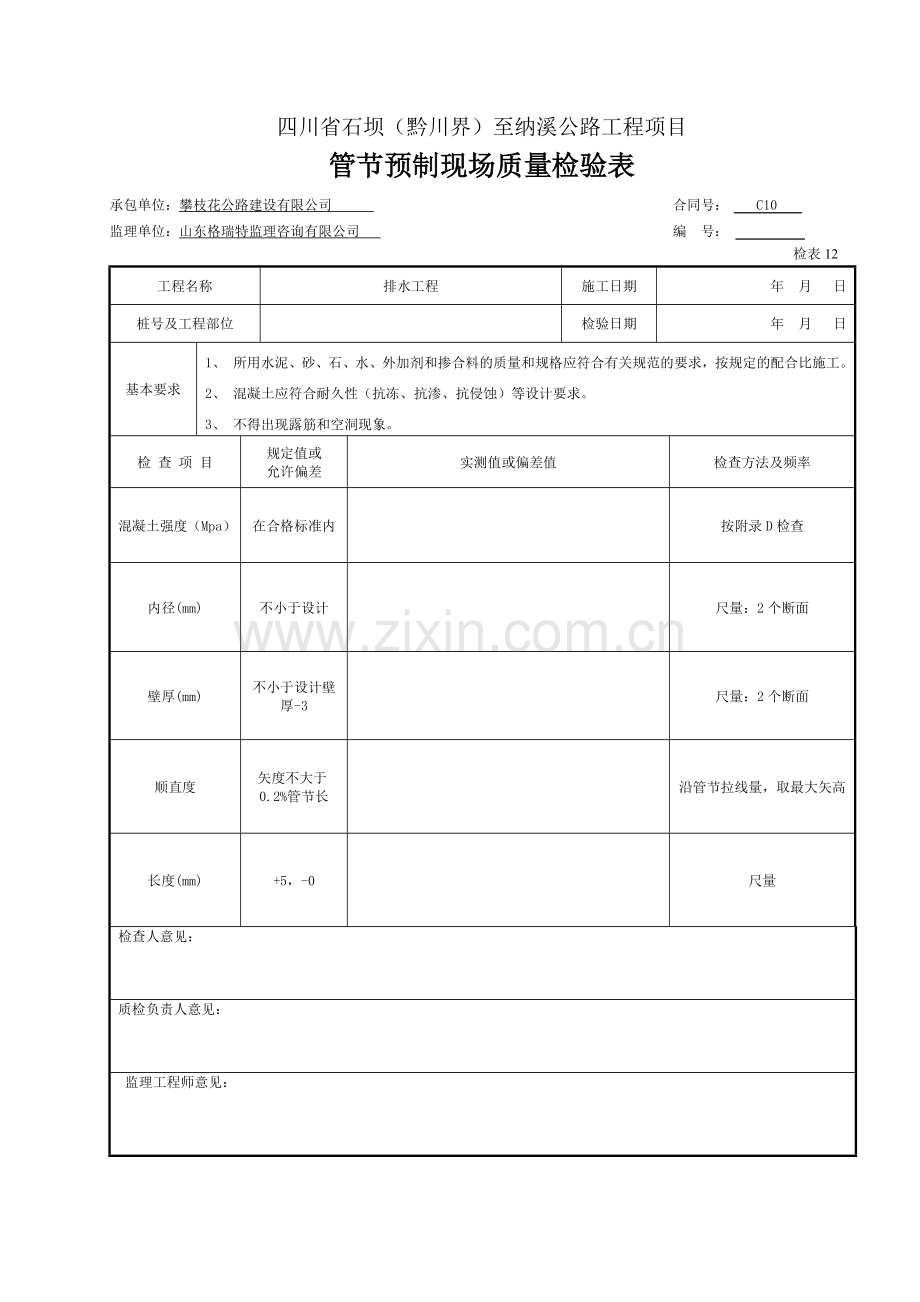

管节预制现场质量检验表
承包单位：攀枝花公路建设有限公司 合同号： C10
监理单位：山东格瑞特监理咨询有限公司 编 号：
检表12
工程名称
排水工程
施工日期
年 月 日
桩号及工程部位

检验日期
年 月 日
基本要求
1、 所用水泥、砂、石、水、外加剂和掺合料的质量和规格应符合有关规范的要求，按规定的配合比施工。
2、 混凝土应符合耐久性（抗冻、抗渗、抗侵蚀）等设计要求。
3、 不得出现露筋和空洞现象。
检 查 项 目
规定值或
允许偏差
实测值或偏差值
检查方法及频率
混凝土强度（Mpa）
在合格标准内

按附录D检查
内径(mm)
不小于设计

尺量：2个断面
壁厚(mm)
不小于设计壁厚-3

尺量：2个断面
顺直度
矢度不大于0.2%管节长

沿管节拉线量，取最大矢高
长度(mm)
+5，-0

尺量
检查人意见：

质检负责人意见：

监理工程师意见：

四川省石坝（黔川界）至纳溪公路工程项目

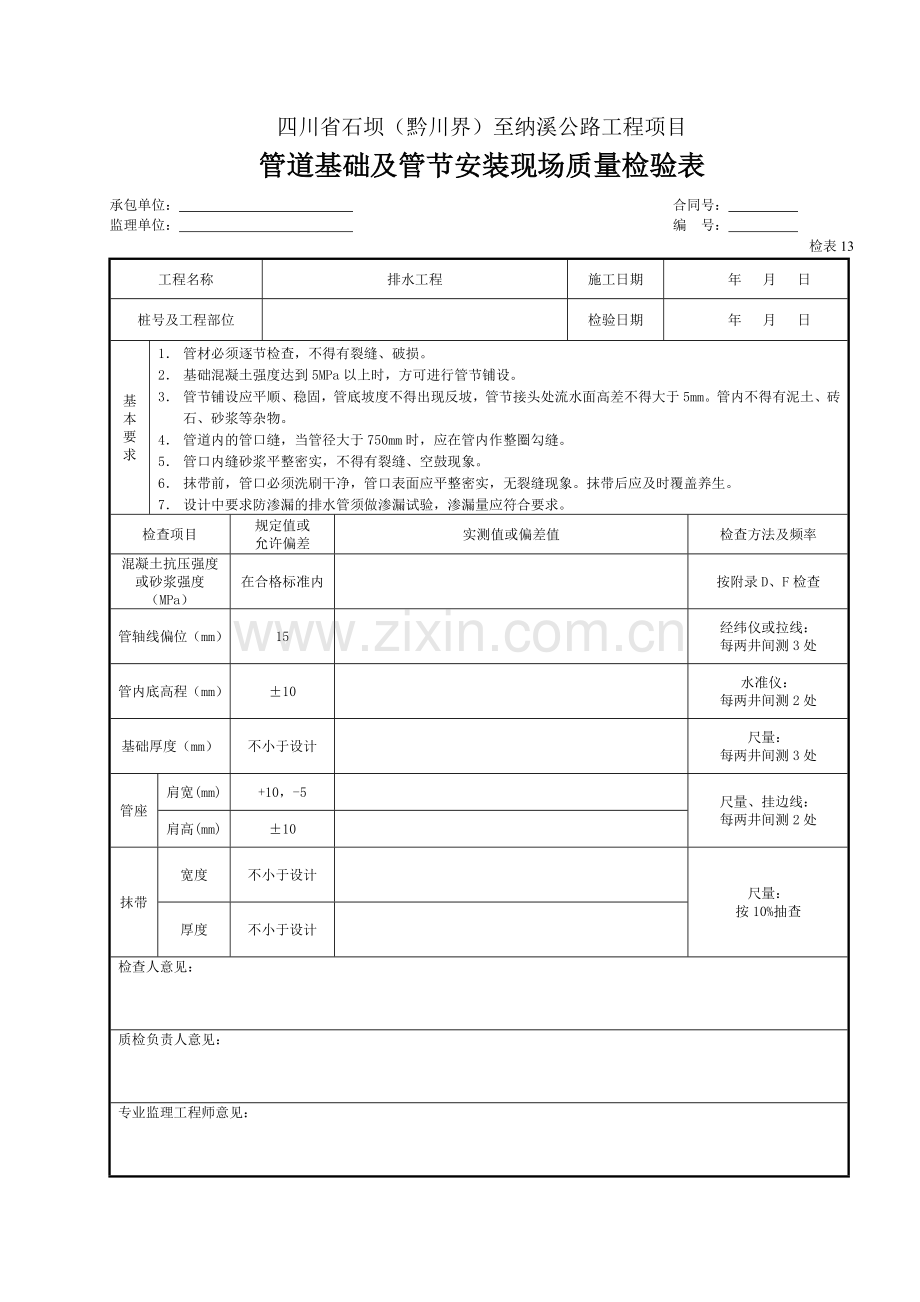

管道基础及管节安装现场质量检验表
承包单位： 合同号：
监理单位： 编 号：
检表13
工程名称
排水工程
施工日期
年 月 日
桩号及工程部位

检验日期
年 月 日
基本要求
1． 管材必须逐节检查，不得有裂缝、破损。
2． 基础混凝土强度达到5MPa以上时，方可进行管节铺设。
3． 管节铺设应平顺、稳固，管底坡度不得出现反坡，管节接头处流水面高差不得大于5mm。管内不得有泥土、砖石、砂浆等杂物。
4． 管道内的管口缝，当管径大于750mm时，应在管内作整圈勾缝。
5． 管口内缝砂浆平整密实，不得有裂缝、空鼓现象。
6． 抹带前，管口必须洗刷干净，管口表面应平整密实，无裂缝现象。抹带后应及时覆盖养生。
7． 设计中要求防渗漏的排水管须做渗漏试验，渗漏量应符合要求。
检查项目
规定值或
允许偏差
实测值或偏差值
检查方法及频率
混凝土抗压强度或砂浆强度 （MPa）
在合格标准内

按附录D、F检查
管轴线偏位（mm）
15

经纬仪或拉线： 每两井间测3处
管内底高程（mm）
±10

水准仪：
每两井间测2处
基础厚度（mm）
不小于设计

尺量：
每两井间测3处
管座
肩宽(mm)
+10，-5

尺量、挂边线：
每两井间测2处
肩高(mm)
±10

抹带
宽度
不小于设计

尺量：
按10%抽查
厚度
不小于设计

检查人意见：

质检负责人意见：

专业监理工程师意见：

四川省石坝（黔川界）至纳溪公路工程项目
检查（雨水）井砌筑现场质量检验表
承包单位： 合同号：
监理单位： 编 号：
检表14
工程名称
排水工程
施工日期
年 月 日
桩号及工程部位

检验日期
年 月 日
基本要求
1、井基混凝土强度达到5 Mpa时，方可砌筑井体。
2、砌筑砂浆配合比准确，井壁砂浆饱满，灰缝平整。圆形检查井内壁应圆喘，抹面密实光洁，踏步安装牢固。
3、井框、井盖安装必须平稳，井口周围不得有积水。
检 查 项 目
规定值或允许偏差
实测值或偏差值
检查方法及频率
砂浆强度（Mpa）
在合格标 准内

按附录F检查
轴线偏位（mm）
50

经纬仪：每个检查井检查
圆井直径或方井长、宽（mm）
±20

尺量：每个检查井检查
井底高程(mm)
±15

水准仪：每个检查井检查
井盖与相邻路面高差(mm)
雨水井
+0，-4

水准仪、水平尺：每个检查井检查
检查井
+4，-0

检查人意见：

质检负责人意见：

监理工程师意见：

四川省石坝（黔川界）至纳溪公路工程项目
土沟现场质量检验表
承包单位： 攀枝花公路建设有限公司 合同号： C10
监理单位： 山东格瑞特监理咨询有限公司 编 号：
检表15
工程名称
排水工程
施工日期
年 月 日
桩号及工程部位

检验日期
年 月 日
基本 要求
1.土沟边坡必须平整、坚实、稳定、严禁贴坡。
2.沟底应平顺整齐，不得有松散土和其他杂物，排水畅通。
检 查 项 目
规定值或
允许偏差
实测值或偏差值
检查方法及频率
沟底高程（mm）
+0，-30

水准仪：每200m测4处
断面尺寸（mm）
不小于设计

尺量：每200m测2处
边坡坡度
不陡于设计

尺量：每200m测2处
边棱直顺度（mm）
50

尺量：20m拉线，每200m测2处
检查人意见：

质检负责人意见：

监理工程师意见：
四川省石坝（黔川界）至纳溪公路工程项目
浆砌排水沟现场质量检验表
承包单位： 攀枝花公路建设有限公司 合同号： C10
监理单位： 山东格瑞特监理咨询有限公司 编 号：
检表16
工程名称

施工日期
年 月 日
桩号及工程部位

检验日期
年 月 日
基本要求
1、 砌体砂浆配合比准确，砌缝内砂浆均匀饱满，勾缝密实。
2、 浆砌片（块）石、混凝土预制块的质量和规格应符合设计要求。
3、 基础中缩缝应与墙身缩缝对齐。
4、 砌体抹面应平整、压光、直顺，不得有裂缝、空鼓现象。
检查项目
规定值或
允许偏差
实测值或偏差值
检查方法及频率
砂浆强度（Mpa）
在合格标准内

按附录F检查
轴线偏位（mm）
50

经纬仪或尺量：每200m测5处
沟底高程（mm）
±15

水准仪：每200m测5点
墙面直顺度（mm）或坡度
30或
符合设计要求

20m拉线、坡度尺：每200m测2处
断面尺寸（mm）
±30

尺量：每200m测2处
铺砌厚度（mm）
不小于设计

尺量：每200m测2处
基础垫层宽、厚（mm）
不小于设计

尺量：每200m测2处
检查人意见：

质检负责人意见：

监理工程师意见：

四川省石坝（黔川界）至纳溪公路工程项目
盲沟现场质量检验表
承包单位： 合同号：
监理单位： 编 号：
检表17
工程名称
排水工程
施工日期
年 月 日
桩号及工程部位

检验日期
年 月 日
基本要求
1.盲沟的设置及材料的质量和规格应符合设计要求和施工规范规定。
2.反滤层应用筛选过的中砂、粗砂、砾石等渗水性材料分层填筑。
3.排水层应采用石质坚硬的较大粒料填筑。以保证排水孔隙度。
检 查 项 目
规定值或允许偏差
实测值或偏差值
检查方法及频率
沟底高程（mm）
±15

水准仪：每10～20m测1处
断面尺寸（mm）
不小于设计

尺量：每20m测1处
检查人意见：

质检负责人意见：

监理工程师意见：

四川省石坝（黔川界）至纳溪公路工程项目
排水泵站（沉井）现场质量检验表
承包单位： 合同号：
监理单位： 编 号：
检表18
工程名称
排 水 工 程
施工日期
年 月 日
桩号及工程部位

检验日期
年 月 日
基本要求
1、 地基应具有足够的承载能力，不应扰动基底土壤。
2、 井壁混凝土要密实，混凝土强度达到合格标准后方可进行下沉。
3、 沉井下沉过程中，应随时注意正位，发现偏位及倾斜时须及时纠正。
4、 沉井封底应密实不漏水。
5、 水泵、管及管件应安装牢固，位置正确。
检查项目
规定值或
允许偏差
实测值或偏差值
检查方法及
频率
混凝土强度（Mpa）
在合格
标准内

按附录D检查
轴线平面偏位（mm）
1%井深

经纬仪：纵、横向各2处
垂直度(mm）
1%井深

用垂线检查：纵、横向各1处
底板高程(mm)
±50

水准仪：测4处
检查人意见：

质检负责人意见：

监理工程师意见：
