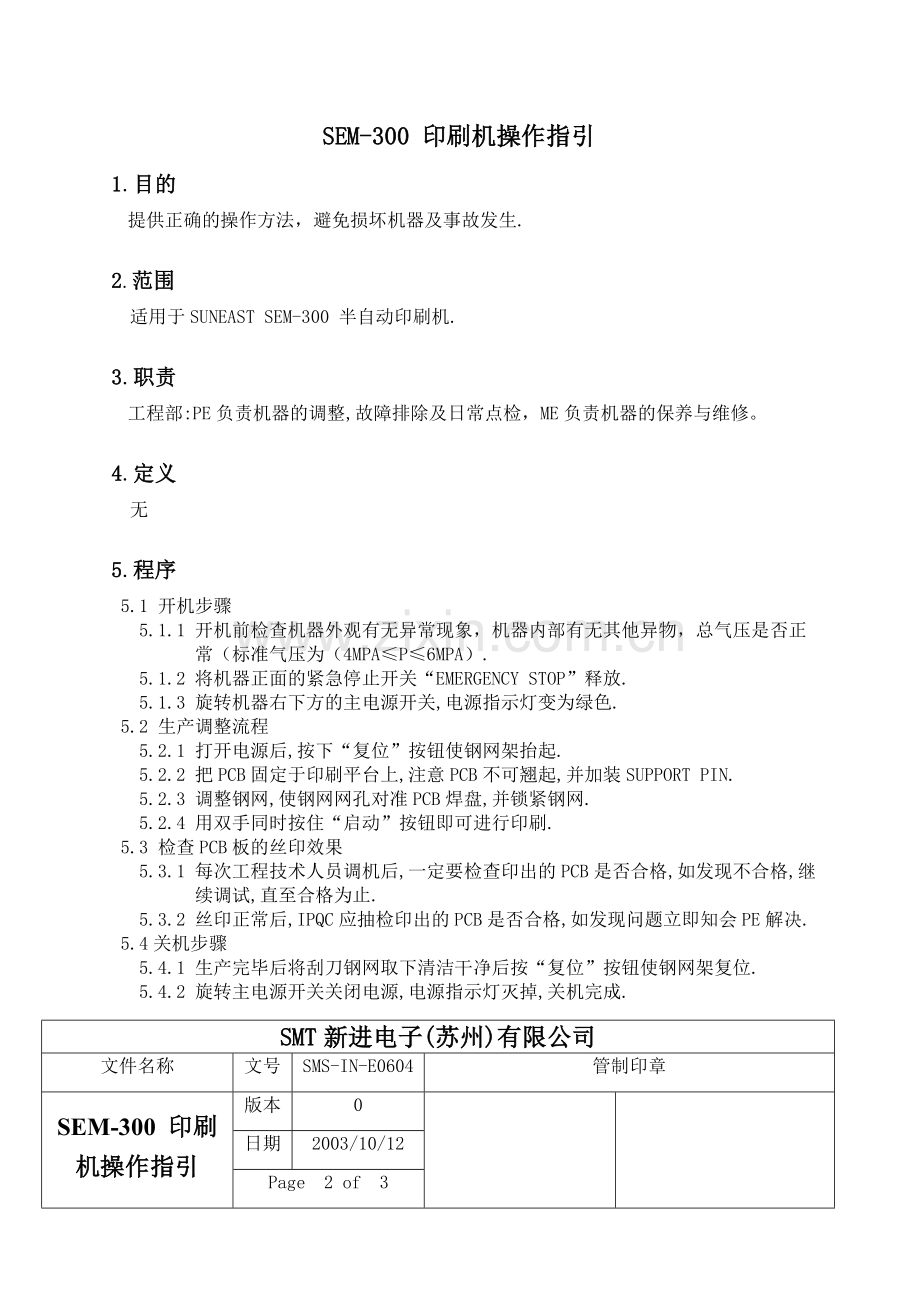

SEM-300 印刷机操作指引
1.目的
提供正确的操作方法，避免损坏机器及事故发生.

2.范围
适用于SUNEAST SEM-300 半自动印刷机.

3.职责
工程部:PE负责机器的调整,故障排除及日常点检，ME负责机器的保养与维修。

4.定义
无

5.程序
5.1 开机步骤
5.1.1 开机前检查机器外观有无异常现象，机器内部有无其他异物，总气压是否正常（标准气压为（4MPA≤P≤6MPA）.
5.1.2 将机器正面的紧急停止开关“EMERGENCY STOP”释放.
5.1.3 旋转机器右下方的主电源开关,电源指示灯变为绿色.
5.2 生产调整流程
5.2.1 打开电源后,按下“复位”按钮使钢网架抬起.
5.2.2 把PCB固定于印刷平台上,注意PCB不可翘起,并加装SUPPORT PIN.
5.2.3 调整钢网,使钢网网孔对准PCB焊盘,并锁紧钢网.
5.2.4 用双手同时按住“启动”按钮即可进行印刷.
5.3 检查PCB板的丝印效果
5.3.1 每次工程技术人员调机后,一定要检查印出的PCB是否合格,如发现不合格,继续调试,直至合格为止.
5.3.2 丝印正常后,IPQC应抽检印出的PCB是否合格,如发现问题立即知会PE解决.
5.4关机步骤
5.4.1 生产完毕后将刮刀钢网取下清洁干净后按“复位”按钮使钢网架复位.
5.4.2 旋转主电源开关关闭电源,电源指示灯灭掉,关机完成.
5.5机器点检,参数监控
5.5.1 PE技术员按照对机器进行点检.并认真填写《SEM-300印刷机日常点检表》每天对机器气压进行检查(气压标准为4MPA～6MPA).
5.5.2 ME按照对机器定期进行保养,并认真填写《SEM-300保养记录表》.
5.6注意事项
5.6.1用于印刷的锡膏必须解冻并搅拌OK.
5.6.2放板时一定注意按正确的方向把PCB板放在机台上并固定好.
5.6.3如果遇到机器有紧急情况发生,应立即按下紧急停止按钮,生产线通知PE解决,不得私自操作.

6、流程
无

7、记录
《SEM-300印刷机日常点检表》 SMS-FM-E0131
《SEM-300保养记录表》 SMS-FM-E0172

8、附件
无

9.参考文件
无
