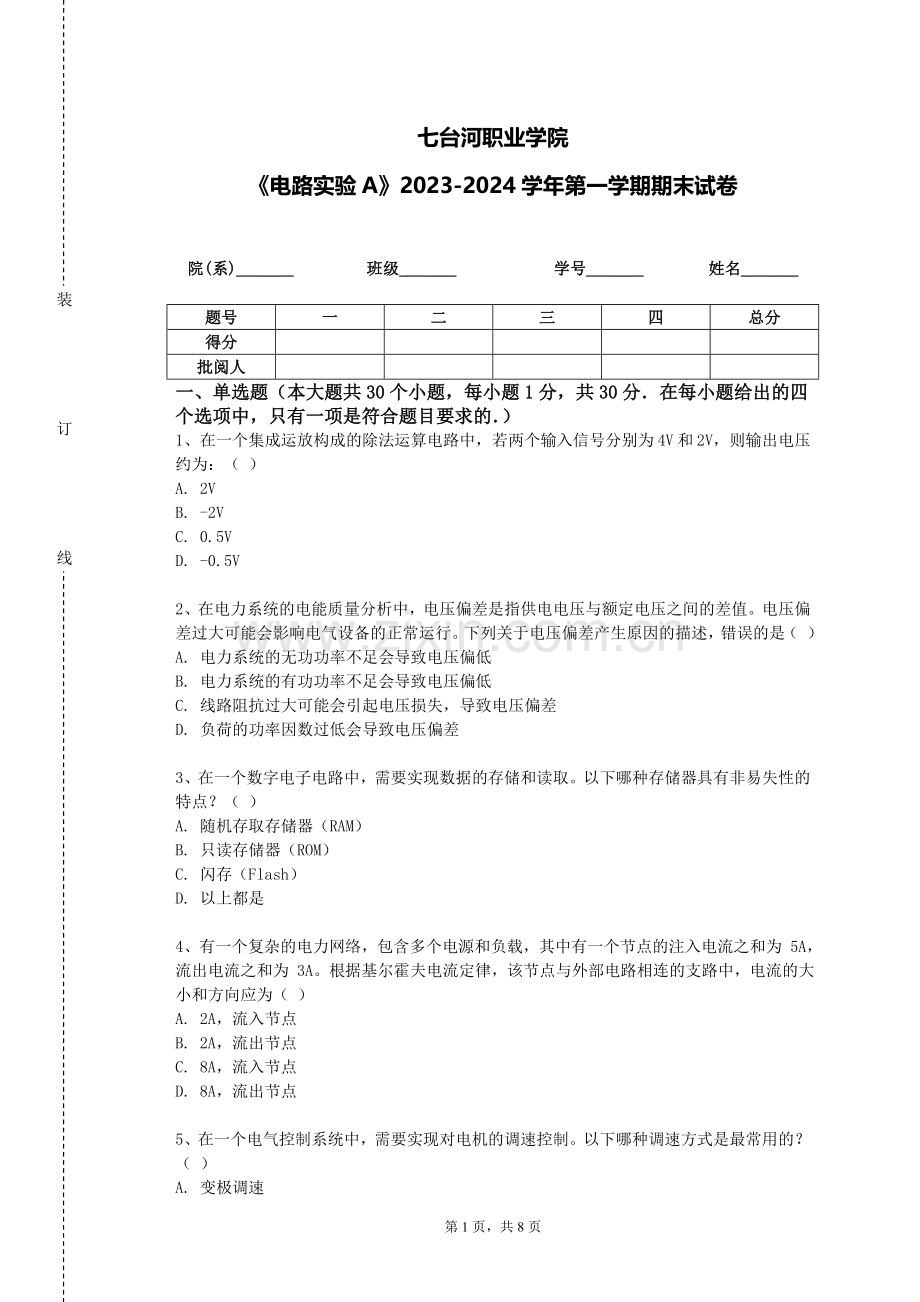

七台河职业学院
《电路实验A》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个集成运放构成的除法运算电路中，若两个输入信号分别为 4V 和 2V，则输出电压约为：（ ）
A. 2V
B. -2V
C. 0.5V
D. -0.5V

2、在电力系统的电能质量分析中，电压偏差是指供电电压与额定电压之间的差值。电压偏差过大可能会影响电气设备的正常运行。下列关于电压偏差产生原因的描述，错误的是（ ）
A. 电力系统的无功功率不足会导致电压偏低
B. 电力系统的有功功率不足会导致电压偏低
C. 线路阻抗过大可能会引起电压损失，导致电压偏差
D. 负荷的功率因数过低会导致电压偏差

3、在一个数字电子电路中，需要实现数据的存储和读取。以下哪种存储器具有非易失性的特点？（ ）
A. 随机存取存储器（RAM）
B. 只读存储器（ROM）
C. 闪存（Flash）
D. 以上都是

4、有一个复杂的电力网络，包含多个电源和负载，其中有一个节点的注入电流之和为 5A，流出电流之和为 3A。根据基尔霍夫电流定律，该节点与外部电路相连的支路中，电流的大小和方向应为（ ）
A. 2A，流入节点
B. 2A，流出节点
C. 8A，流入节点
D. 8A，流出节点

5、在一个电气控制系统中，需要实现对电机的调速控制。以下哪种调速方式是最常用的？（ ）
A. 变极调速
B. 变频调速
C. 改变转差率调速
D. 以上都是

6、对于一个RC桥式正弦波振荡电路，已知R = 20kΩ，C = 0.02μF，若要保证起振，放大器的电压增益至少应为多少？（ ）
A. 1/3 B. 1/2 C. 3 D. 2

7、在一个光伏发电系统中，太阳能电池板将太阳能转化为电能。以下哪个因素会影响太阳能电池板的输出功率？（ ）
A. 天气状况
B. 安装角度
C. 电池板的面积
D. 以上都是

8、在一个自动化生产线上的电气控制系统中，需要对物料的位置进行精确检测。可以使用接近开关来实现这一功能。接近开关分为电感式、电容式、霍尔式等不同类型。以下关于接近开关选择的描述，错误的是（ ）
A. 电感式接近开关适用于检测金属物体
B. 电容式接近开关可以检测非金属物体
C. 霍尔式接近开关对磁场敏感
D. 接近开关的检测距离越远越好

9、某数字电路的功能是判断输入的 5 位二进制数是否为回文数（即正着读和倒着读都一样）。当输入为 10101 时，电路输出为 1 ，表示是回文数。现在输入变为 11011 ，电路的输出应该是（ ）
A. 1 B. 0 C. 无法确定 D. 以上选项均错误

10、在一个电力系统中，需要对电力设备进行绝缘配合。以下哪个因素不是影响绝缘配合的主要因素？（ ）
A. 设备的额定电压
B. 设备的使用环境
C. 设备的安装方式
D. 设备的绝缘水平

11、在一个音频信号处理电路中，需要对音频信号进行降噪处理。以下哪种方法可以有效地降低音频信号中的噪声？（ ）
A. 使用滤波器
B. 采用降噪算法
C. 提高信号强度
D. 降低信号频率

12、在相对论电动力学中，一个质子以 0.6c 的速度运动，其运动质量与静止质量的比值为：（ ）
A. 1.25
B. 1.67
C. 2.5
D. 1.5

13、在一个数字电路中，使用比较器对两个 4 位二进制数进行比较，若两个数相等，比较器的输出是什么电平？（ ）
A. 高电平 B. 低电平 C. 不确定 D. 高阻态

14、在一个由多个逻辑门组成的数字电路中，已知输入信号 A、B、C 的值分别为 1、0、1，若该电路实现的逻辑功能为当 A 和 C 中有一个为 1 且 B 为 0 时输出为 1，否则输出为 0。以下哪种逻辑门组合可以实现该功能？（ ）
A. 与门和或门 B. 或门和非门 C. 与非门和或门 D. 与门和非门

15、在一个数字电路中，使用 4 选 1 数据选择器实现逻辑函数 F = AB + BC。已知数据选择器的输入为 I0 到 I3，选择控制端为 S1 和 S0，那么应该如何连接输入和控制端才能实现该函数？（ ）
A. 具体连接方式较为复杂
B. 连接方式取决于其他因素
C. 按照特定规律连接
D. 无法通过该数据选择器实现

16、对于一个差分放大电路，若两个输入端分别输入大小相等、极性相反的信号，这种输入方式被称为：（ ）
A. 共模输入
B. 差模输入
C. 正反馈输入
D. 负反馈输入

17、在一个电气设备的维修过程中，需要使用万用表进行测量和检测。以下哪个功能不是万用表的常用功能？（ ）
A. 测量电压
B. 测量电流
C. 测量电阻
D. 测量功率

18、在一个由三极管构成的放大电路中，若要增大输出电阻，同时减小输入电阻，可以采用的接法是：（ ）
A. 共射极
B. 共集电极
C. 共基极
D. 以上都不行

19、假设存在一个静电场，其电场线分布关于某一直线对称。则该直线上的电势分布特点是：（ ）
A. 线性变化
B. 均匀分布
C. 对称分布
D. 电势为零

20、在一个电子电路的调试过程中，遇到了信号失真的问题。以下哪种方法可以有效地解决信号失真问题？（ ）
A. 调整电路参数
B. 更换电子元件
C. 改变电路布局
D. 重新设计电路

21、对于一个集成运放构成的微分运算电路，输入电压为三角波，幅度为 2V，周期为 10ms，电容为 0.1μF，电阻为 100kΩ。那么输出电压的峰值约为多少？（ ）
A. 20V B. 40V C. -20V D. -40V

22、有一个用于检测输入二进制序列中连续 1 的个数的数字电路。当输入序列为 10110111 时，电路输出为 3 。若输入序列变为 11001101 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 2 D. 3

23、有一个电力系统，正在考虑采用新能源发电（如太阳能、风能）接入。新能源发电具有间歇性和随机性的特点，给电力系统的运行和控制带来了挑战。下列关于新能源发电接入对电力系统影响的描述，错误的是（ ）
A. 增加了系统的备用容量需求
B. 可能导致系统频率波动
C. 提高了系统的电压稳定性
D. 对系统的调峰能力提出了更高要求

24、某集成运放的开环增益为 100dB，共模抑制比为 80dB。若输入一个共模电压为 1V 的信号，差模电压为 10mV 的信号，请问输出电压约为多少？（ ）
A. 1V B. 10V C. 100V D. 1000V

25、在一个数字电路实验中，需要测量信号的频率。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 频率计
D. 逻辑分析仪

26、在数字电路设计中，需要考虑电路的功耗和速度之间的平衡。以下哪种方法可以在一定程度上实现这种平衡？（ ）
A. 选择低功耗的逻辑门
B. 降低时钟频率
C. 优化电路的布局和布线
D. 以上都是

27、在一个数字电路中，使用加法器和计数器实现一个累加器功能，若计数器的计数范围为 0 - 15，加法器的输入为 5，当计数器从 0 计数到 15 时，累加器的输出是多少？（ ）
A. 80 B. 85 C. 75 D. 70

28、在一个电气设备的安装过程中，需要进行接地保护。以下哪种接地方式是最常用的？（ ）
A. 工作接地
B. 保护接地
C. 重复接地
D. 防雷接地

29、在电力系统的可靠性评估中，常用的指标有停电频率、停电持续时间和供电可靠率等。下列关于这些可靠性指标计算方法和意义的描述，错误的是（ ）
A. 停电频率是指单位时间内的停电次数
B. 停电持续时间是指每次停电的时长总和
C. 供电可靠率是指用户在统计期间内的正常供电时间与总时间的比值
D. 可靠性指标越高，说明电力系统的可靠性越好，但建设和运行成本也越高

30、某电力系统发生故障，短路电流的周期分量在经过一定时间后逐渐衰减为零，而短路电流的非周期分量则按指数规律衰减。下列关于短路电流周期分量和非周期分量衰减时间常数的描述，正确的是（ ）
A. 周期分量的衰减时间常数主要取决于短路回路的电阻
B. 非周期分量的衰减时间常数主要取决于短路回路的电抗
C. 周期分量的衰减时间常数主要取决于短路回路的电抗
D. 非周期分量的衰减时间常数主要取决于短路回路的电阻

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在数字系统的设计过程中，需要考虑的性能指标包括（ ）
A. 速度
B. 功耗
C. 成本
D. 可扩展性

2、数字电路中的加法器按进位方式可分为（ ）
A. 串行进位加法器
B. 并行进位加法器
C. 超前进位加法器
D. 半进位加法器

3、以下关于电磁波的多普勒效应，正确的有（ ）
A. 观测者和源的相对运动导致频率变化 B. 靠近时频率升高，远离时频率降低 C. 只适用于声波 D. 对光波也成立

4、在放大器的频率补偿中，以下哪些方法可以采用？（ ）
A. 滞后补偿 B. 超前补偿 C. 滞后-超前补偿 D. 不进行补偿

5、数字电路中的编码器可以实现（ ）
A. 将输入的高、低电平编码为特定的二进制代码
B. 对多个输入信号进行优先级排序编码
C. 减少输入信号的数量
D. 提高信号传输的效率

6、以下关于电磁波在光学系统中的传播，正确的是（ ）
A. 遵循折射和反射定律 B. 可以用几何光学近似 C. 会发生衍射 D. 波长不变

7、在电力系统的规划中，以下哪些因素会影响线路的选型？（ ）
A. 输送容量
B. 线路长度
C. 环境条件
D. 投资成本

8、在数字电路中，以下哪些因素可能影响电路的稳定性（ ）
A. 电源电压的波动
B. 电磁干扰
C. 元件参数的偏差
D. 温度变化

9、在工厂的电气安全管理中，以下哪些措施可以预防触电事故？（ ）
A. 安装漏电保护器
B. 做好设备的接地和接零
C. 加强对电气设备的检查和维护
D. 对员工进行安全教育和培训

10、在电力系统的谐波治理中，以下哪些方法可以使用？（ ）
A. 安装滤波器
B. 优化电力电子设备的设计
C. 采用谐波补偿装置
D. 提高系统的短路容量

三、简答题（本大题共4个小题，共20分)
1、（本题5分）讲解在数字系统中如何进行数据的阈值处理电路设计。

2、（本题5分）分析在数字电路中如何进行数字信号的相位检测。

3、（本题5分）说明电力系统中的电力法规和政策对行业发展的影响。

4、（本题5分）阐述电气控制系统中工业以太网的应用和特点。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某工厂的电气设备采用了变频调速技术，但在运行过程中产生了较大的电磁辐射，对周边电子设备造成干扰。请分析电磁辐射的产生机制和传播途径，并提出降低电磁辐射的方法，如合理布线、安装滤波器、采用屏蔽技术等。

2、（本题10分）一个工业自动化控制系统中，气动执行机构的动作速度和精度达不到要求。请分析可能的原因，如气源压力不稳定、气缸泄漏、控制阀故障等，并提出相应的解决办法，包括稳定气源压力、检修气缸、更换控制阀等。

3、（本题10分）某小区的太阳能光伏发电系统在运行过程中出现了发电量下降的问题。分析可能的原因，如光伏组件损坏、阴影遮挡等，并提出解决办法。
