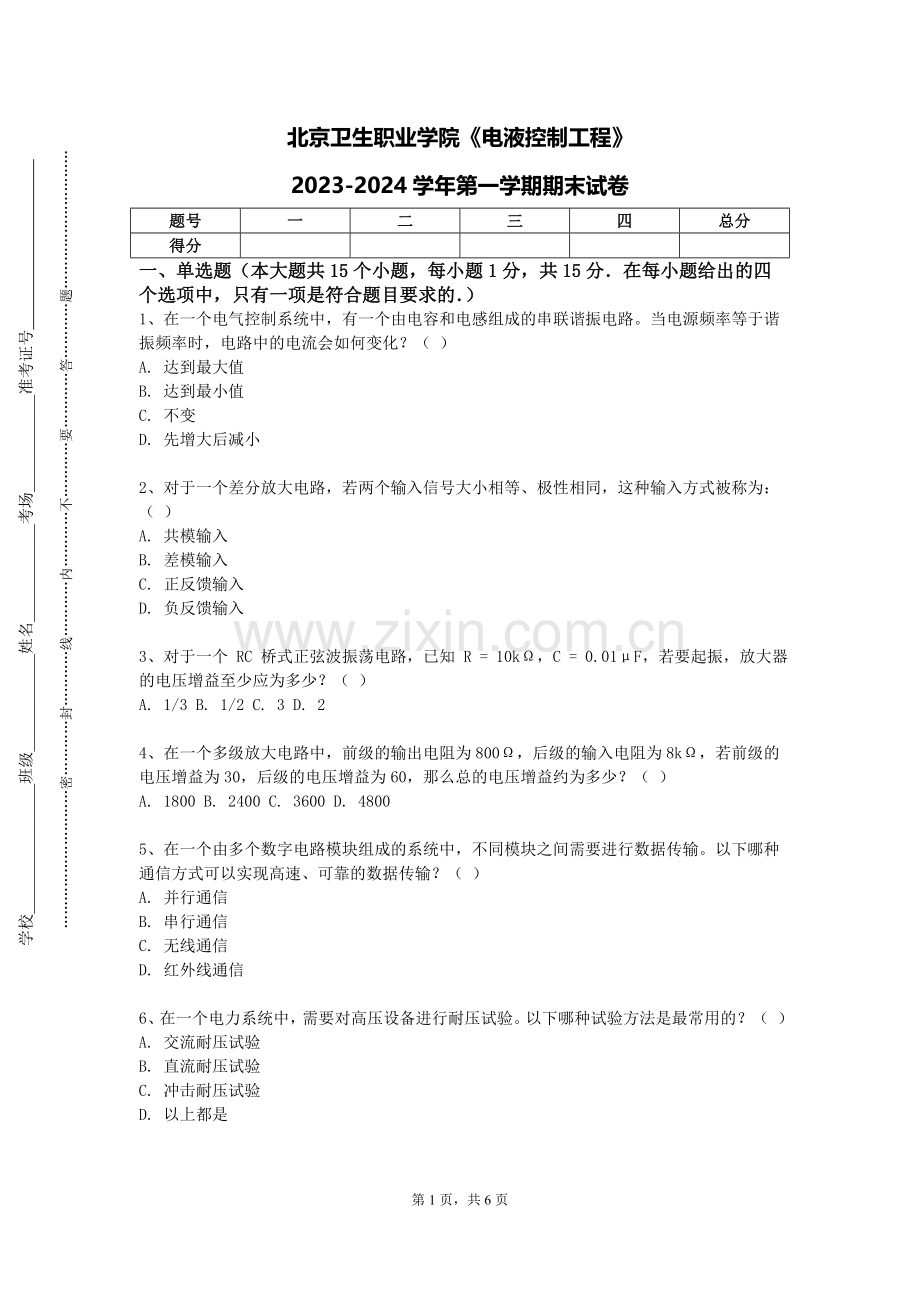

北京卫生职业学院《电液控制工程》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

北京卫生职业学院《电液控制工程》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个电气控制系统中，有一个由电容和电感组成的串联谐振电路。当电源频率等于谐振频率时，电路中的电流会如何变化？（ ）
A. 达到最大值
B. 达到最小值
C. 不变
D. 先增大后减小

2、对于一个差分放大电路，若两个输入信号大小相等、极性相同，这种输入方式被称为：（ ）
A. 共模输入
B. 差模输入
C. 正反馈输入
D. 负反馈输入

3、对于一个 RC 桥式正弦波振荡电路，已知 R = 10kΩ，C = 0.01μF，若要起振，放大器的电压增益至少应为多少？（ ）
A. 1/3 B. 1/2 C. 3 D. 2

4、在一个多级放大电路中，前级的输出电阻为800Ω，后级的输入电阻为8kΩ，若前级的电压增益为30，后级的电压增益为60，那么总的电压增益约为多少？（ ）
A. 1800 B. 2400 C. 3600 D. 4800

5、在一个由多个数字电路模块组成的系统中，不同模块之间需要进行数据传输。以下哪种通信方式可以实现高速、可靠的数据传输？（ ）
A. 并行通信
B. 串行通信
C. 无线通信
D. 红外线通信

6、在一个电力系统中，需要对高压设备进行耐压试验。以下哪种试验方法是最常用的？（ ）
A. 交流耐压试验
B. 直流耐压试验
C. 冲击耐压试验
D. 以上都是

7、一个电气控制系统中，有一个由接触器和按钮组成的电动机点动控制电路。当按下按钮时，电动机转动，但松开按钮后，电动机立即停止。若要实现电动机的连续运行，需要添加什么元件？（ ）
A. 时间继电器
B. 中间继电器
C. 自锁触点
D. 热继电器

8、在一个电力系统中，需要对电力设备进行防雷保护。以下哪种设备可以用于防雷保护？（ ）
A. 避雷针
B. 避雷器
C. 接地装置
D. 以上都是

9、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 16 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

10、在一个电子设备的控制系统中，需要实现对温度的精确控制。以下哪种控制方法可以实现较好的温度控制效果？（ ）
A. 开环控制
B. 闭环控制
C. 模糊控制
D. 神经网络控制

11、某数字电路用于将十六进制数转换为二进制数。当输入的十六进制数为 0F 时，经过电路转换后的二进制数输出最有可能是（ ）
A. 00001111 B. 11110000 C. 1111 D. 0000

12、在一个基于组合逻辑的数字电路中，有三个输入信号 X、Y、Z ，分别代表三位二进制数的各个位。该电路的功能是判断这个二进制数是否为奇数，如果是奇数则输出 1 ，否则输出 0 。当输入 X = 1 ，Y = 0 ，Z = 1 时，电路的输出应该是（ ）
A. 1 B. 0 C. 取决于其他因素 D. 无法判断

13、假设一个电磁波在真空中传播，其频率为 10^9 Hz ，则该电磁波的波长为：（ ）
A. 0.3 m
B. 3 m
C. 30 m
D. 300 m

14、在一个电气火灾监控系统中，需要对电气火灾隐患进行监测和预警。以下哪个参数不是电气火灾监控系统的监测参数？（ ）
A. 电流
B. 电压
C. 功率
D. 温度

15、在电动力学中，考虑一个无限长直导线，通有恒定电流。已知在距离导线为 r 处的磁感应强度为 B，若电流增大为原来的 2 倍，同时距离导线增大为原来的 3 倍，此时该处的磁感应强度变为：（ ）
A. 2B/9
B. 2B/3
C. 6B
D. 9B/2

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在模拟电路的噪声分析中，以下哪些类型的噪声是常见的？（ ）
A. 热噪声 B. 散粒噪声 C. 闪烁噪声 D. 突发噪声

2、以下关于电力系统中的直流输电的优点，正确的有（ ）
A. 输电距离不受限制
B. 不存在无功功率问题
C. 可以实现非同步联网
D. 线路损耗小

3、电力系统中的电力电子变换电路包括（ ）
A. AC-DC 变换
B. DC-AC 变换
C. AC-AC 变换
D. DC-DC 变换

4、对于放大器的频率响应，以下哪些概念是重要的？（ ）
A. 通频带
B. 截止频率
C. 增益带宽积
D. 相位裕度

5、电力电缆的敷设方式有（ ）
A. 直埋敷设
B. 电缆桥架敷设
C. 架空敷设
D. 穿管敷设

6、电气控制系统中，提高功率因数的方法有哪些？
A. 并联电容器
B. 采用同步电机
C. 合理选择电机容量
D. 减少轻载运行

7、在数字集成电路中，以下哪些存储器件是常见的？（ ）
A. SRAM
B. DRAM
C. ROM
D. EEPROM

8、电气控制系统中，继电器的作用主要有哪些？
A. 信号转换
B. 增加触点数量
C. 扩大控制范围
D. 实现逻辑控制

9、以下关于磁场的能量和能量密度，表述正确的有（ ）
A. 磁场具有能量 B. 能量密度与磁场强度的平方成正比 C. 可以通过积分计算磁场的总能量 D. 能量只存在于有电流的区域

10、在正弦波振荡器的分类中，以下哪些是常见的类型？（ ）
A. RC 振荡器 B. LC 振荡器 C. 石英晶体振荡器 D. 压控振荡器

三、分析题（本大题共5个小题，共25分)
1、（本题5分）一个新能源发电项目的电气设备安装需要注意哪些问题？请分析这些问题，并提出具体的安装方案。

2、（本题5分）某高层建筑的备用电源系统在市电中断时未能及时启动，造成部分设备停运。请分析备用电源系统的构成和工作原理，探讨未能启动的可能原因，如电池老化、自动切换装置故障等，并提出备用电源系统的检测和维护方案，以提高其可靠性。

3、（本题5分）在一个工业自动化网络中，工业以太网与现场总线共存，导致通信出现兼容性问题。请分析可能的原因，如协议转换复杂、时钟同步困难、网络拓扑不匹配等，并提出解决通信兼容性问题的方案，如采用统一的通信协议、优化时钟同步机制、调整网络拓扑等。

4、（本题5分）一个数据中心的制冷系统采用了电气驱动的压缩机和风机，但能耗过高。请分析可能导致制冷系统能耗高的原因，如压缩机效率低、风机运行不合理、控制系统不精准等，并提出相应的节能改进措施，包括更换高效压缩机、优化风机控制、改进制冷系统控制策略等。

5、（本题5分）一个智能电网的分布式能源接入需要进行协调控制和能量管理。请分析智能电网分布式能源接入的协调控制方法和能量管理策略，包括功率平衡、电压稳定、频率调节等方面，并说明在实际应用中应注意的问题。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）解释编码器和译码器的工作原理，举例说明其在数字系统中的应用。

2、（本题10分）解释移位寄存器的工作原理，举例说明其左移和右移操作。

3、（本题10分）简述集成运放的使用注意事项，如电源接法、调零和消振。

4、（本题10分）说明电气控制系统中网关的作用和功能。

第6页，共6页
