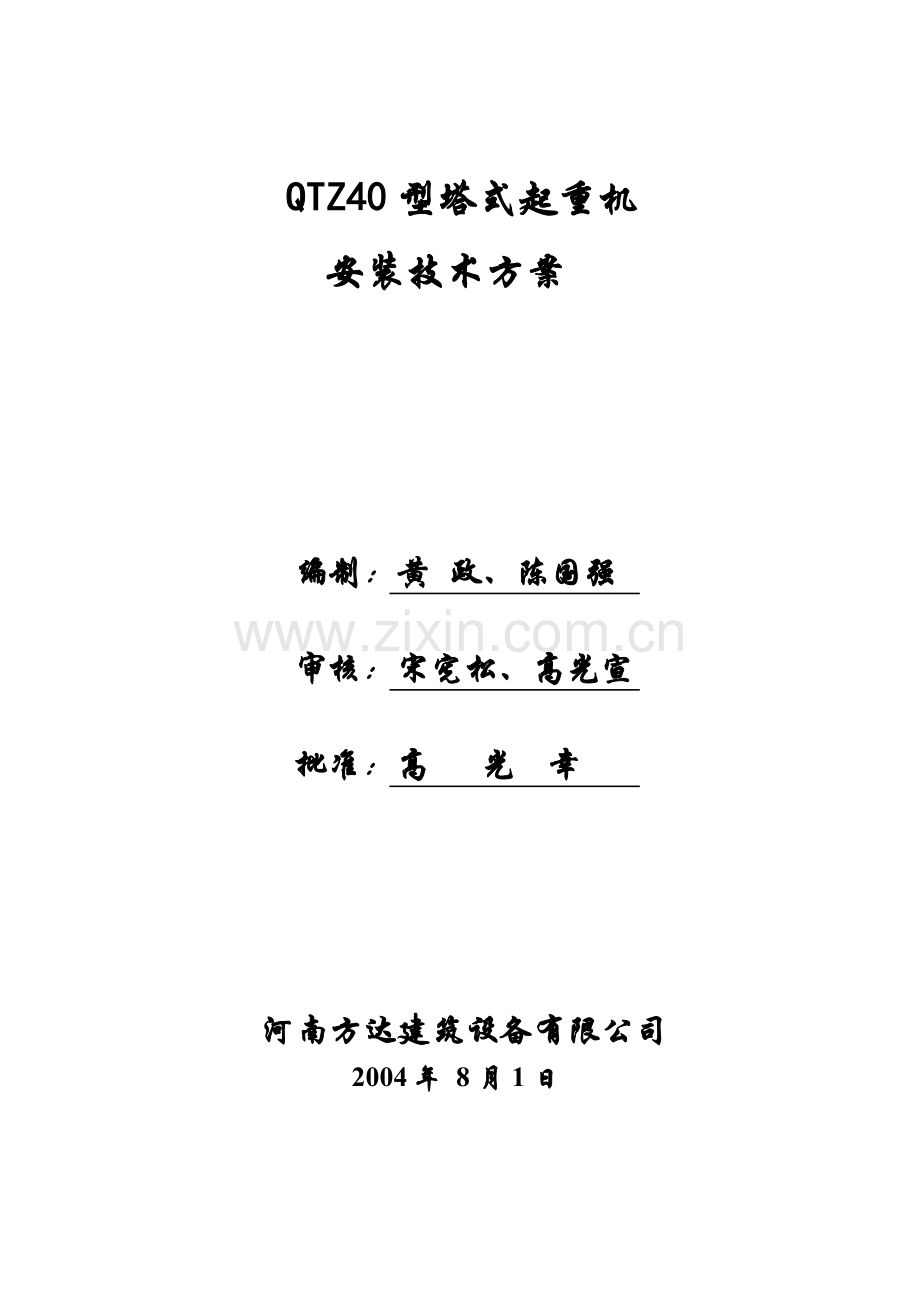

塔式起重机安装技术方案(1).doc

QTZ40型塔式起重机
安装技术方案

编制：黄 政、陈国强

审核：宋宪松、高光宣

批准：高 光 幸

河南方达建筑设备有限公司
2004年 8月1日

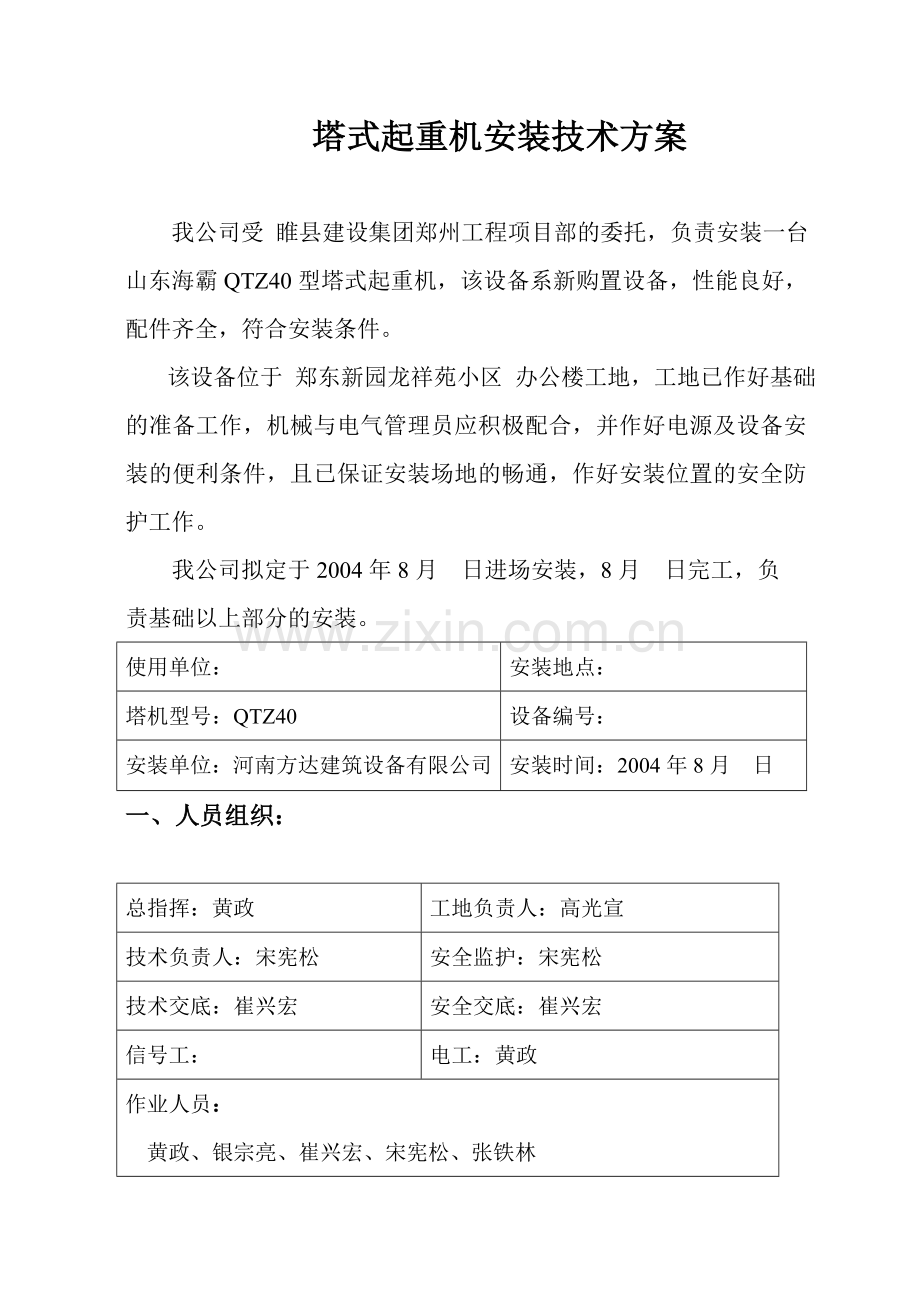

塔式起重机安装技术方案

我公司受 睢县建设集团郑州工程项目部的委托，负责安装一台山东海霸QTZ40型塔式起重机，该设备系新购置设备，性能良好，配件齐全，符合安装条件。
该设备位于 郑东新园龙祥苑小区 办公楼工地，工地已作好基础的准备工作，机械与电气管理员应积极配合，并作好电源及设备安装的便利条件，且已保证安装场地的畅通，作好安装位置的安全防护工作。
我公司拟定于2004年8月 日进场安装，8月 日完工，负
责基础以上部分的安装。
使用单位：
安装地点：
塔机型号：QTZ40
设备编号：
安装单位：河南方达建筑设备有限公司
安装时间：2004年8月 日
一、人员组织：
总指挥：黄政
工地负责人：高光宣
技术负责人：宋宪松
安全监护：宋宪松
技术交底：崔兴宏
安全交底：崔兴宏
信号工：
电工：黄政
作业人员：
黄政、银宗亮、崔兴宏、宋宪松、张铁林

二、施工准备：
1、现场准备：由塔机使用单位负责施工现场道路的铺设与平整，清除障碍及临时电源线；
2、由安装技术负责人负责基础验收工作，并检查接地情况；
3、由塔吊司机对全机进行下列检查工作（发现问题及时处理与报告）；
A、钢结构件有无开裂与脱焊。B、各部制动装置是否灵敏可靠。C、钢丝绳是否牢固可靠。D、钢丝绳扎头是否可靠。E、各部电路及电器是否正常。F、爬升机构导向轮是否转动灵活，其轮与塔身间隙是否合乎要求。G、顶升液压装置工作是否正常。H、应提前进行保养，对需要拆卸的螺栓及销子进行浸油除锈处理，埋设在地下部分要清除泥土。I、对转动塔机安装前应进行认真检修、保养、变形件要及时修复，必要时全机作油漆。
4、安装人员要认真作好常用工具、索具、材料的准备。
三、安装工序：
1、安装时首先进行基找平，其平整应控制在1/1000以内。
2、安装基础节或标准节并进行垂直度检验，其垂直度应控制在4/1000以内。
3、按爬升架、回转台、塔帽的顺序安装好塔身、紧固各螺栓、穿好各边销的开口销。
4、安装平衡臂，并按说明书规定放置平衡重，切不可违反规定。
5、组装吊臂，连接拉杆（注意大臂和拉杆安装位置），止退装置是否起作用，开口销是否穿好，装上便幅小车并按小车位置固定好，固定吊臂拉杆。
6、安装吊臂：按说明书找好重心，穿好吊绳，吊臂两端系上拖拉绳。用作业吊车将吊臂缓慢吊起至安装部位，安装吊臂、连接拉杆，缓慢将吊臂放下。
7、按吊臂长度，选择配重量安装好配重。
8、电工接线。
9、穿好变幅小车牵引绳和吊钩绳（穿好注意钢丝绳使用情况，危及安全时应更换）。
四、 升塔工序：
1、吊起一个标准节，放入引进装置，重新吊起一个标准节或其安相应重的标准节，移动便幅小车至厂家规定的平衡位置（此时吊物高度应保持在离吊臂3至5米的距离）。
2、拆掉上回转机构与塔身连接螺栓，操纵顶升机构，使塔身上部机构缓慢顶起至一个标准节高度。
3、将标准节进入安装位置，固定下部螺栓，将上回转落至安装位置（若不能进入安装位置，可前后移动便幅小车或调整爬升筐导轮间隙，让爬升机构与塔保持垂直，切记不可回转上部机构），将上部与塔身连接。
4、按1、2、3顺序重复上述工序至允许范围的需要高度。
五、 安装后的调试工作：
1、调试工作必须在专业工程师指导下进行。
2、调试内容及顺序。
A、力矩限位 B、重量限位 C、高度限位 D、变幅限位 E、回转限位
3、试车数据应严格按厂家规定的数据，对老旧塔情况应降低数据。
4、吊物重量要求准确无误。
5、调整方法见说明书（略）。
六、 安全注意事项：
1、全体作业人员必须持证上岗，未取证人员一律不得参与。
2、全体作业人员必须听从总指挥的统一指挥。
3、总指挥必须听从技术人员的技术指导，接受安全监护人员的安全监督。
4、作业人员必须佩带安全帽，上高人员必须穿防滑鞋，危险部位作业必须系好安全带。
5、所有作业吊车必须严格遵守安全操作规程。
6、拆装期间一律禁止饮酒。
7、工作要集中精力，不得随意开玩笑和打闹。
8、上下交叉作业时，要注意工具和零部件放置位置必须安全可靠，防止坠落伤人。
