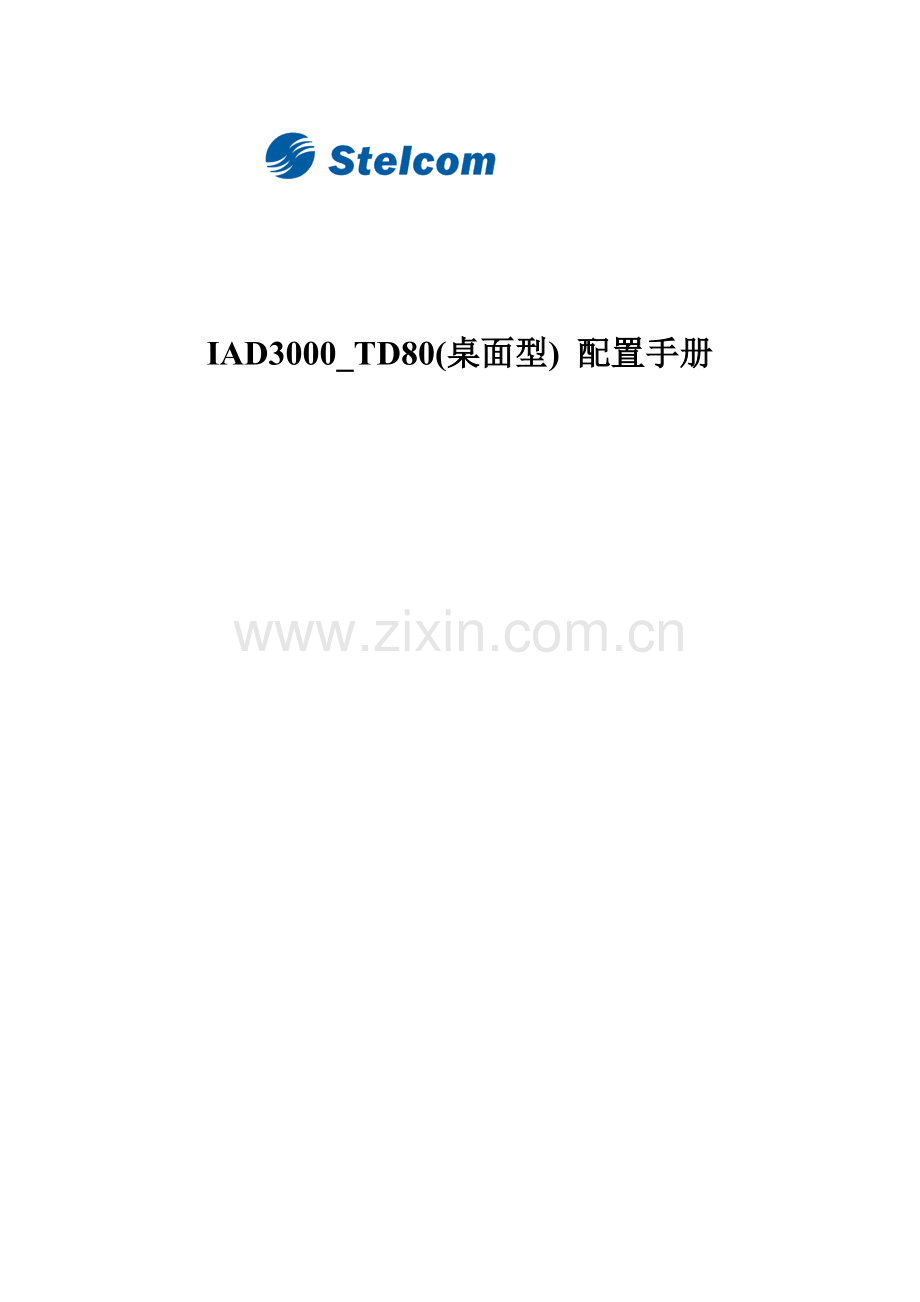

IAD3000_TD80(桌面型) 配置手册

1．IAD3000的安装
IAD3000的硬件安装。
装配步骤如下：
步骤 1 将普通话机接入IAD3000的FXS口。
步骤 2 把网线的一端接入IAD3000背板的WAN口，另一端根据实际与上行网络接
口连接(通常是接入路由器或交换机)。
步骤 3 把网线的一端接入IAD3000背板的LAN接口，另一端根据实际接入下行设备如PC机等(用于配置IAD参数)。
步骤 4 把专用电源适配器的输出端接到IAD3000后部的电源接口，然后把电源适配器另一端接到电源插座，接通电源。

设备连接关系如图1-1所示。
图1-1 设备连接关系图

设备连接图各部分说明如表1-1所示。
表1-1 连接图各部分说明
位置
设备/线缆
描述
（1）
专用电源适配器
IAD3000的供电
（2）
网线
连接IAD3000的LAN口和您的PC等设备
（3）
网线
将IAD3000连接到Internet
（4）
市电插座
专用电源适配器取电插座
（5）
网络接口
以太网接口
（6）
IAD3000
提供语音服务
（7）
个人电脑
通过IAD3000连接到Internet
（8）
电话
普通电话，接于IAD3000的FXS接口上
（9）
电话线
用于连接IAD3000的FXS接口和普通电话

注意：在进行设备连接时，要分清LAN和WAN接口的连接对象，避免将LAN接口连接到上层网络而将WAN接口连接PC，或将LAN接口和WAN接口同时接在同一HUB上。

登录页面
登录页面步骤如下：
步骤 1 配置电脑IP为192.168.10.2 子网掩码:255.255.255.0 ，网关可不配。
步骤 2 打开网页浏览器（推荐IE6,其他浏览器可能会出错）。
步骤 3 在地址栏输入IAD3000 LAN接口的IP地址，默认情况下为192.168.10.1
步骤 4 敲回车键，打开登录页面。
登录页面如图1-2所示。
图1-2 提示登录页面

用户名：admin 密码：admin
2．IAD3000的配置
IAD3000的参数配置。

登录IAD3000页面后，可以看到页面分左右两部分，其中左边部分是菜单区，可以选择各个配置项。右边部分是配置区，进行配置查看或修改。

1. 网络配置——WAN配置

这里有三种获得IP地址的模试
l Static：如果系统使用静态连接模式，则可以自己手工设置网络的IP地址、子网掩码、网关、DNS等。
l DHCP：如果系统在可以使用DHCP服务的网络中选中DHCP服务,提交后就会动态获得IP地址、子网掩码、网关等。
l PPPoE：如果系统在可以使用PPPoE服务的网络中选中PPPoE服务,提交后系统通过已经设定的PPPoE服务提供商和帐户密码就会获得IP地址等信息。
这里以配置静态IP为例：点选Static，填入网络参数（此时可将IAD设想为一台电脑，配置其能上网即可，DNS可不配）。

2. 系统配置——SIP公共参数

配置参数如图所示

3. 系统配置——SIP1

配置参数如图所示 注：注册服务器地址请填190.17.0.5，图片是只是示例。

4. 系统配置——用户线1（用户线1对应端口FX1）

注：这里以用户线1为例，其余用户线的配置相似，仅需修改号码。
用户名，鉴权名，电话号码填写长途字冠+区号+电话号码，例如：02886431240
密码填1234
内部内机号码根据用户线来修改，如用户线1——5001，用户线2——5002。以此类推。

5. 呼叫业务——拨号规则

6. 硬件参数——DSC配置

7. 系统管理——重启&清除配置

最后重启下，

配置完成
