工广煤柱Ⅱ号面掘进地质说明书.doc

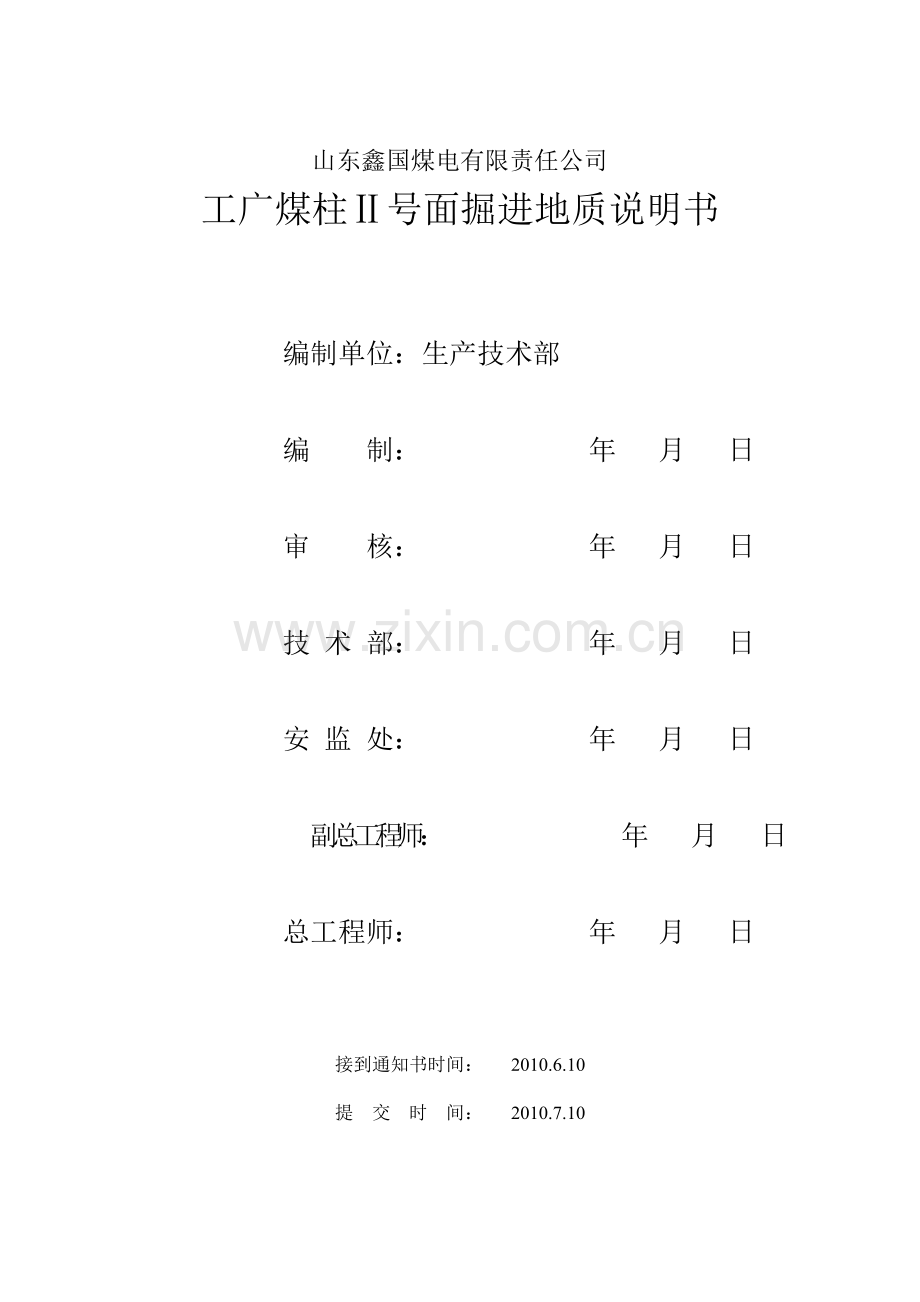

山东鑫国煤电有限责任公司
工广煤柱Ⅱ号面掘进地质说明书

编制单位：生产技术部

编 制： 年 月 日

审 核： 年 月 日

技 术 部： 年 月 日

安 监 处： 年 月 日

副总工程师： 年 月 日

总工程师： 年 月 日

接到通知书时间： 2010.6.10

提 交 时 间： 2010.7.10

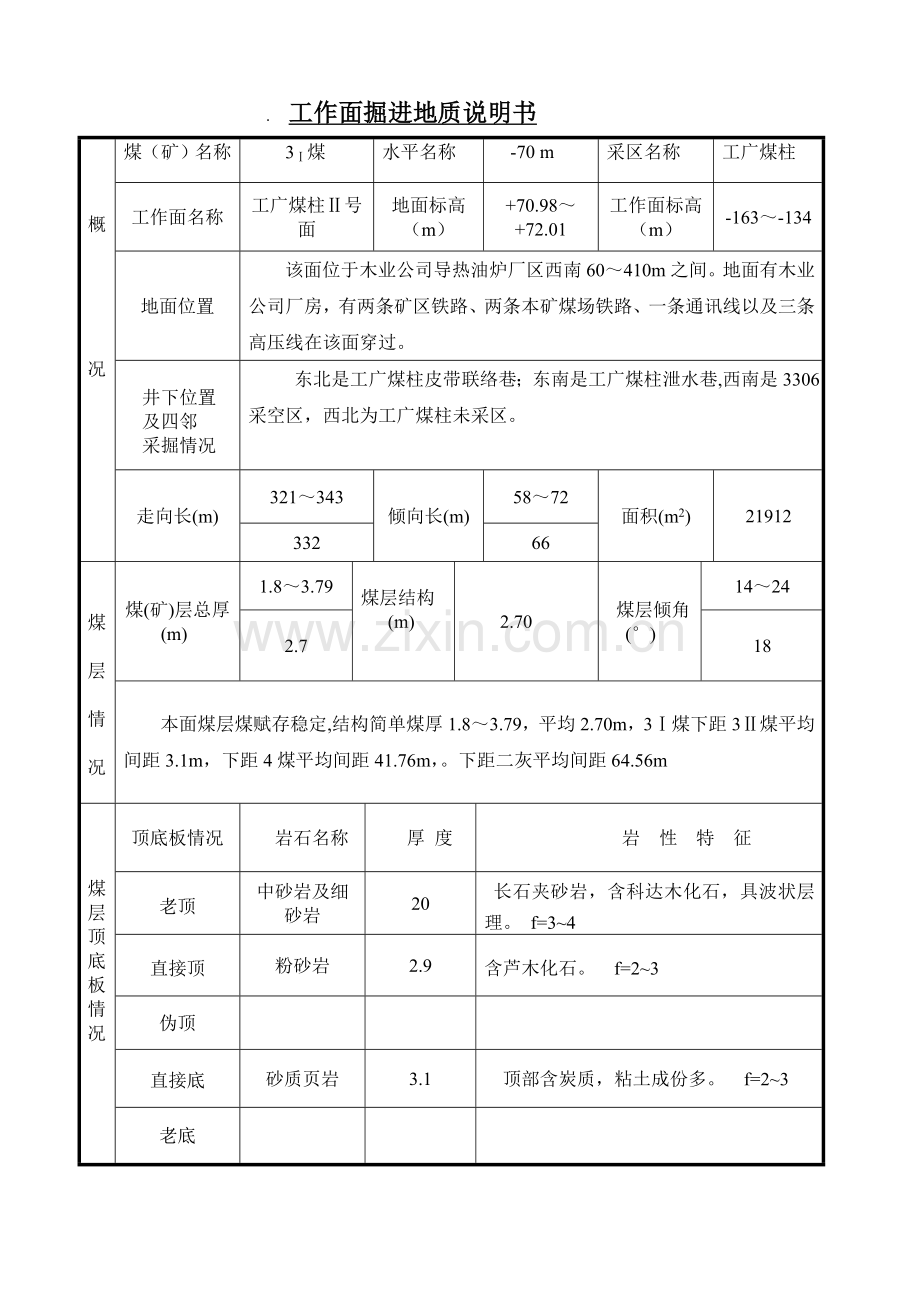

. 工作面掘进地质说明书

概

况
煤（矿）名称
3Ⅰ煤
水平名称
-70 m
采区名称
工广煤柱
工作面名称
工广煤柱Ⅱ号面
地面标高
（m）
+70.98～+72.01
工作面标高
（m）
-163～-134
地面位置
该面位于木业公司导热油炉厂区西南60～410m之间。地面有木业公司厂房，有两条矿区铁路、两条本矿煤场铁路、一条通讯线以及三条高压线在该面穿过。

井下位置
及四邻
采掘情况
东北是工广煤柱皮带联络巷；东南是工广煤柱泄水巷,西南是3306采空区，西北为工广煤柱未采区。
走向长(m)
321～343
倾向长(m)
58～72
面积(m2)
21912
332
66

煤

层

情

况

煤(矿)层总厚
(m)
1.8～3.79
煤层结构
(m)

2.70

煤层倾角
(°)
14～24
2.7
18

本面煤层煤赋存稳定,结构简单煤厚1.8～3.79，平均2.70m，3Ⅰ煤下距3Ⅱ煤平均间距3.1m，下距4煤平均间距41.76m，。下距二灰平均间距64.56m

煤层顶底板情况
顶底板情况
岩石名称
厚 度
岩 性 特 征
老顶
中砂岩及细砂岩
20
长石夹砂岩，含科达木化石，具波状层理。 f=3~4
直接顶
粉砂岩
2.9
含芦木化石。 f=2~3
伪顶

直接底
砂质页岩
3.1
顶部含炭质，粘土成份多。 f=2~3
老底

地

质

构

造

情

况
该面为一向斜构造，向斜轴西翼煤层走向29°,倾向:209°,倾角16°～23°,平均20°；向斜轴东翼煤层走向走向146°,倾向:56°,倾角8°～10°,平均9°根据3Ⅰ、Ⅱ层开采资料，采区内未发岩浆侵入体、岩溶陷落柱及古河流冲刷迹象。预计影响该面面掘进的断层有以下1条：
构造名称
走向(°)
倾向(°)
倾角(°)
性 质
落差(m)
对掘进影响程度
f1
2
272
50
正断层
1.4
较大

水

文

地

质

情

况

及

防

治

水

措

施
一.、水文地质情况及受水威胁程度分析：
该面位于-70m水平，水文地质条件较为简单，影响掘进的充水因素主要有老空水、顶板砂岩水及地面钻孔水。
1、老空水：
4300老空水积水标高-80～-176.9m ,积水量68万m3，通过工广煤柱泄水巷打钻探放，目前4300老空静水已全部放出，但仍有80 m3/h动水，对该面掘进有一定的影响。
2、顶板砂岩水：
顶板砂岩厚2.05—3.67平均2.9m,为3Ⅰ煤直接顶，局部老空水会通过煤层、裂隙及断层以淋水或滴水的形式影响掘进施工，预计最大水量为5m3/h。
3、地面钻孔水：
排3孔：原为-280m泵房一排水孔，终孔深度362.49m，终孔层位为5煤顶板，无测斜资料，未封孔。
排4孔：原为-280m泵房一排水孔，终孔深度362.51m，终孔层位为5煤顶板，无测斜资料，未封孔。
排5孔：原为-280m泵房一排水孔，终孔深度362.7m，终孔层位为5煤顶板，无测斜资料， 2004年7月-280水平报废时，在-275m深度割断，与-280m管子道施工的2个供水孔合茬，作为电厂供水孔。2009年5月已对排5孔进行了封孔共用水泥14吨，砂14 m3，石子29.6 m3，，封孔合格。
电1孔： 为一电缆孔，终孔深度436.07m，终孔层位为8煤底板，偏距7.47m，方位282.170，未封孔。
电2孔：为一电缆孔，，终孔深度422.47m，终孔层位为8煤底板，偏距1.569m，方

水
文
地
质
情
况
及
防
治
水
措
施
位228.070，未封孔。
63--34孔：终孔深度442.53m，终孔层位10Ⅱ底板，封孔合格，不影响该面掘进。
4、预计最大涌水量：
老空水+顶板砂岩水=80+5=85 m3/h
二、防治水措施:
1、老空水防治：
巷道掘进靠近3308、3306、3304采空区，超前60m探查，先探后掘
2、巷道布置要具备良好自然泄水条件,否则安设相应排水能力的排水设施。
3、钻孔水防治：对未封钻孔排3孔、排4孔、电1孔、电2孔在掘进距钻孔50m前在地面对其封孔,以防地表水沿钻孔导入井下。
影
响
回
采
的
其
它
地
质
因
素
最大涌水量
85m3/h
正常涌水量
5m3/h
煤 尘
煤尘具有爆炸性,爆炸指数38.09％
瓦 斯
相对涌出量1.70 m3/t
CO2
相对涌出量7.6 m3/t
煤的自然发火期
自燃发火期6～12个月。
地 温
+17～+21℃
地 压
无资料
储
量
计
算
块段
名称
走向长（m）
倾斜长
(m)
斜面积
(m2)
煤厚
(m3)
容重
(t/m3)
工业储量
(万吨)
回采率
（%）
可 采
储 量
(万吨)

322
66
21912
2.7
1.3
7.7
97
7.5
问
题
及
建
议

附

图
1. 工广煤柱Ⅱ号面煤层底板等高线预测平面图 （1：1000）
2. 工广煤柱Ⅱ号面运中巷、切眼、风道、联络巷预想地质剖面图 （1：1000）
3. 工广煤柱Ⅱ号面综合地质柱状图 （1：200）
