神华宁夏煤业集团乌兰煤矿放炮监控系统管理制度.doc

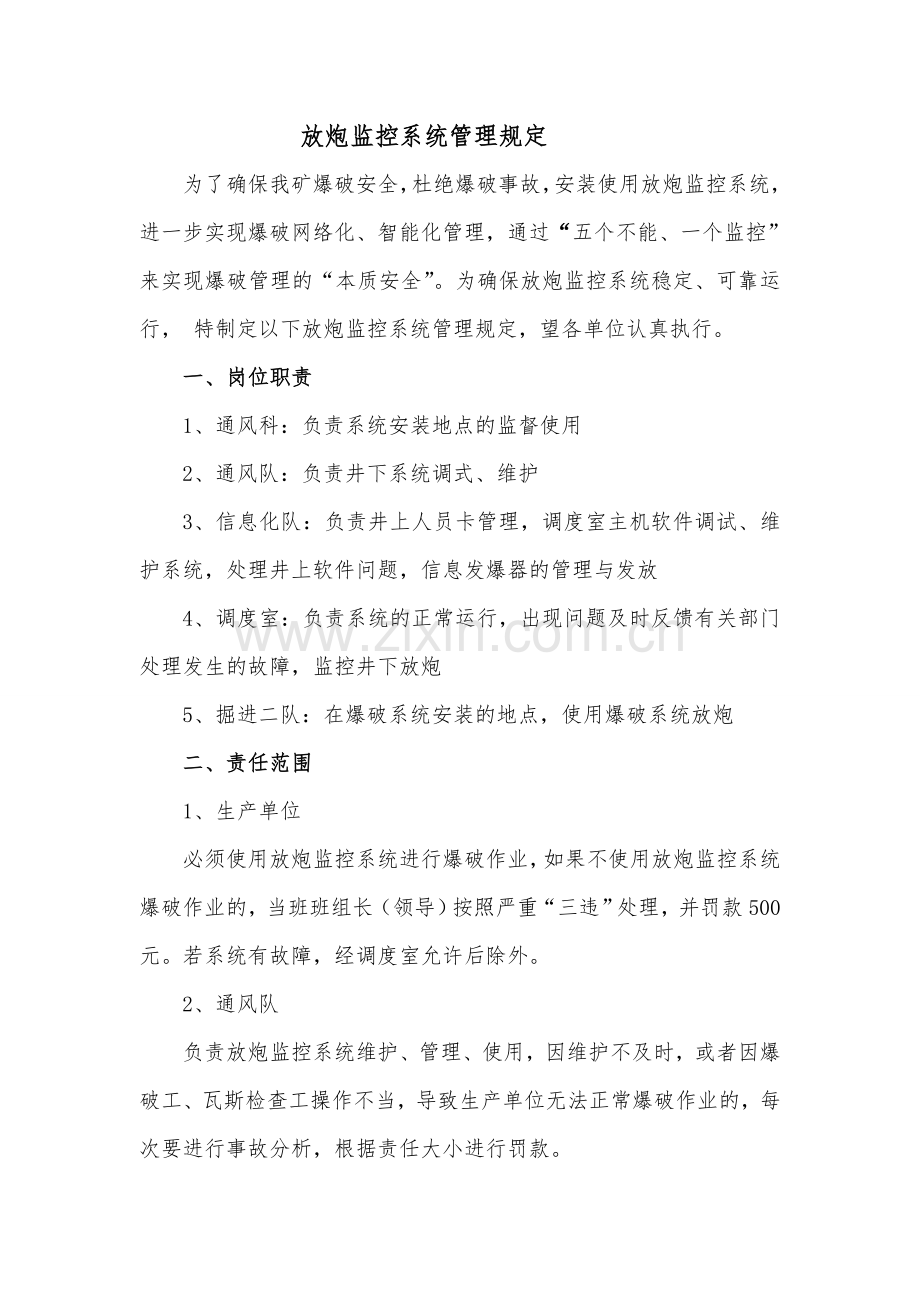

放炮监控系统管理规定为了确保我矿爆破安全，杜绝爆破事故，安装使用放炮监控系统，进一步实现爆破网络化、智能化管理，通过“五个不能、一个监控”来实现爆破管理的“本质安全”。为确保放炮监控系统稳定、可靠运行， 特制定以下放炮监控系统管理规定，望各单位认真执行。一、岗位职责1、通风科：负责系统安装地点的监督使用2、通风队：负责井下系统调式、维护3、信息化队：负责井上人员卡管理，调度室主机软件调试、维护系统，处理井上软件问题，信息发爆器的管理与发放4、调度室：负责系统的正常运行，出现问题及时反馈有关部门处理发生的故障，监控井下放炮5、掘进二队：在爆破系统安装的地点，使用爆破系统放炮二、责任范围1、生产单位必须使用放炮监控系统进行爆破作业，如果不使用放炮监控系统爆破作业的，当班班组长（领导）按照严重“三违”处理，并罚款500元。若系统有故障，经调度室允许后除外。2、通风队负责放炮监控系统维护、管理、使用，因维护不及时，或者因爆破工、瓦斯检查工操作不当，导致生产单位无法正常爆破作业的，每次要进行事故分析，根据责任大小进行罚款。3、信息化队：负责发爆器的检测、充电、发放等，人员变动时，对发爆器进行重新设置。 4、考核如果不使用放炮监控系统或者因维护不当造成放炮监控系统无法正常使用的，必须向调度室值班人员汇报，升井后分析原因，按照制度进行处罚。三、管理规定操作管理规定1、调度室值班人员必须24小时对放炮监控系统进行监视，不得随意关闭系统，发现问题及时向通风队值班人员进行汇报，由通风队值班人员安排人员立即处理，确保系统稳定运行。生产单位必须确保井下设备正常供电，不得随意切断放炮监控系统设备电源，出现无计划停电时，必须及时送电。2、调度室值班人员接班时应对上一班情况进行检查询问，对上一班重点问题及当前系统异常及处理情况做全面了解，并检查系统运行情况，发现异常问题立即进行处理，并向通风队进行汇报。 3、考核：井下设备信号不稳定，造成放炮监控系统不畅通，处理不及时，延误生产，对责任人罚款200元。随意关闭放炮监控系统主机，责任人按严重“三违”处理，并罚款500元。没有及时发现问题或发现问题不及时汇报，每次对责任人罚款100元。调校、维护、使用管理规定一、设备的安装规程1. 设备的安装：在交换机位置安装一台光纤分站，然后在采掘工作面入口安设一台验卡分站和一台验卡接收器。在爆破位置安设一台安全距离标识器、一台分站和两台接收器（其中一台接收器放置在爆破位置，另外一台接收器放置在迎头工作位置）。在距离爆破位置最近的取电处安设一台电源箱。2. 信号线的敷设：从井下交换机光纤分站内的CAN模块（H/L）的端子接出2芯信号电缆并敷设2芯信号光缆到采区入口验卡分站处，依次把2芯信号光缆接进验卡分站的信号（H/L）端子上。然后从验卡分站（H/L）端子上接出两芯信号电缆向采区爆破位置敷设，把两芯信号线接进爆破位置人员检测分站的（H/L）端子上，再次从人员检测分站的（H/L）端子引出2芯信号电缆接进安全距离标识器的(H/L)端子上，信号线接线完毕。3. 电源线的敷设：从本安电源18V接线端子处引出电源线，依次接进采区入口处的验卡分站、爆破位置分站、安全距离标识器、虹膜识别仪。二、 设备的维护规程通风区指定专人维护放炮监控系统，每周由专职人员对设备进行巡查，发现问题及时采取措施，并汇报通风区值班人员。对系统分站和接收器进行巡查，并确保信号传输正常。确保井下本安电源正常供电及其输出电源正常。通过观察本安电源指示灯即可辨别电源是否正常供电。巡视时应确保所有通讯线缆完好无破损，发现问题及时汇报并处理。系统分站、接收器和安全距离标识器应设置在便于读卡、观察、调试、检验、围岩稳定、支护良好、无淋水、无杂物的位置。并通过观看玻璃窗内指示灯判别系统是否正常，如有异常通过指示灯提示进行排查。1. 本安电源的维护：主要观看本安电源的红色指示灯，红色电源指示灯点亮即为正常，否则异常。2. 安全距离标识器的维护：是对安全距离标识器主板的信号灯、电源指示灯进行检查，发现有不闪烁的指示灯要及时处理。信号指示灯不闪烁：安全距离标识器的信号灯为蓝色，且不断闪烁，如果信号灯不闪烁，主要对CAN模块到安全距离标识器的信号电缆进行检查，进行故障排除。电源指示灯不亮：安全距离标识器的电源指示灯为红色，且常亮，如果电源指示灯不亮，主要对本安电源输出电压和本安电源到安全距离标识器的电源线路进行检查，进行故障排除。 DT1/2：红/绿，无线接收/发送灯；DT1/2：红/绿，无线接收/发送灯即为只有在井下发爆器在现场有数据传输时灯才点亮。 DT3/4：黄/蓝，CAN发送/接收灯；CAN发送/接收灯不闪烁说明安全距离标识器信号线有问题，应及时查找can模块到安全距离标识器的线路是否有中断，排除即可。若线路正常，即为安全距离标识器设备问题，更换设备即可。 DT5/6：红/红，电源指示灯；DT5/6：红/红，电源指示灯指示安全距离标识器的供电状态，若指示灯不亮说明安全距离标识器没有供电，应查找本安电源到安全距离标识器的电源线路，排除即可。3. 监测分站 观察内部电源指示灯和巡查指示灯和信号指示灯进行故常排除。是对分站主板的信号灯、电源指示灯、巡检指示灯进行检查，发现有不闪烁或者不亮的指示灯要及时处理。信号指示灯不闪烁：分站的信号指示灯为黄色，正常通讯为闪烁，不闪烁即为信号异常，主要对CAN模块到分站的信号电缆进行检查，进行故障排除。电源指示灯不亮：分站的电源指示灯为红色常亮，如果分站的电源指示灯不亮，故障为电源供电故障，应对本安电源输出电压和本安电源到分站的电源线路进行检查，进行故障排除。巡检指示灯不闪烁：分站的巡检指示灯为红色不断闪烁指示灯，如果巡检指示灯不闪烁，主要对分站拨码进行查看，把拨码拨正确即可。电源指示灯：提示分站供电状态正常与否的指示灯，电源指示灯点亮，即为分站供电状态正常，不亮则为分站供电系统异常，需要查看本安电源到分站的电源线路，排除即可。巡检指示灯：指示分站巡检内部接收器端口的巡检的指示灯，都闪烁则为可以在任何端口上接接收器，不闪硕则不可以接接收器。信号指示灯：指示分站和系统信号正常与否的指示灯，信号指示灯闪烁即为正常，不闪烁则表示分站和can模块之间的线路有故障，查找can模块到分站的信号电缆，即可排除故障。4. 无线接收器维护通过查看电源指示灯、读卡指示灯、信号指示灯来进行日常的维护和排除故障。电源指示灯不亮：接收器的电源指示灯为红色常亮，如果接收器的电源指示灯不亮主要对分站和接收器之间的电源电缆进行检查，进行故障排除。信号指示灯不闪烁：接收器的信号指示灯为蓝色，不间断闪烁，如果蓝色指示灯不闪烁，主要对分站和接收器之间信号电缆进行检查，进行故障排除。读卡指示灯不闪烁：接收器的读卡指示灯为黄色，且不间断闪烁，如果接收器周围有人员识别卡，读卡指示灯不闪烁，说明接收器主板损坏，更换主板即可。电源指示灯：点亮代表接收器的供电电路正常，不亮代表接收器供电中断，则需要检查分站到接收器的线路，排除即可。信号指示灯：闪烁则为接收器到分站之间的通讯正常，不闪烁则为分站到接收器之间的通讯异常。查找分站到接收器之间的信号电缆，即可排除故障。读卡指示灯：读卡指示灯代表设备读取爆破监控系统人员卡信息的指示，当附近有卡时即闪烁，如果有卡却不正常闪烁则需要更换新的电路板返厂维修。三、设备的迁移规程：设备的迁移主要是对爆破位置的设备随着掘进的方向进行迁移，迁移的设备包括安全距离标识器、虹膜识别仪、分站和2台接收器进行迁移迁移之前，先停掉所有爆破位置设备（安全距离标识器、虹膜识别仪、分站和2台接收器）的供电电源，然后把安全距离标识器、分站的电源电源线和信号线用标签标号，把虹膜识别仪的电源线用标签标号，对原有线缆进行增加延伸，增加线缆的长度最低到新的爆破位置，两台接收器的线缆不需用动，只需随分站迁移即可。虹膜识别仪的电源线缆增加新的电源线缆到新的爆破位置即可。四、 设备回收规程主要对井下的分站、接收器、安全距离标识器、虹膜识别仪、本案电源、电源电缆和信号电缆进行回收。回收之前先把井下所有设备的电源停电，停电之后，回收信号电缆和电源线缆，不可一起回收。然后回收井下的设备，要轻拿轻放，不准损坏，收到到地面的设备要按照不同的类别进行入库。3、考核：（1）不按规定巡查系统对责任人每次罚款100元。（2）系统分站和接收器等安设位置不当对责任人罚款100元。（3）破坏放炮监控系统的责任人按严重“三违”处理，并罚款500元。（4）设备无信号，不及时汇报或不及时采取措施，对负责人罚款100元。智能发爆器使用管理规定1、领取与上交智能发爆器必须由当班爆破工负责，安装智能爆破系统的地区，爆破工必须领取智能发爆器。 2、发放智能发爆器时要与领取人员当面清点配件是否齐全、完好。3、带入井下的发爆器每次下井前必须做安全检查。发爆器的电量不得低于80%，保证满足一个班次的放炮需求。3、智能发爆器使用完毕后要及时交回发放室，并与发放人员清点发爆器配件完备情况，填写发爆器使用情况登记表。4、智能发爆器收回后要及时充电。充电时，发放室值班人员要随时注意充电情况，充电完成后要填写记录。5、发放室维修人员每10天必须用智能发爆器参数测定仪对智能发爆器性能检查一次，并做好记录。6、考核(1)爆破工不按规定领取智能发爆器的对责任人罚款200元。(2 )发放不合格的智能发爆器，对责任人罚款100元。(3)严禁私自存放智能发爆器，升井后交发放室，否则一次对责任人罚款500元；智能发爆器损坏或丢失按使用程度折价赔偿，当班发放人员必须及时汇报通风区，否则一次罚责任人50元。(4)不按规定进行智能发爆器参数测定，每次罚款100元。智能发爆器操作规程1. 插上磁控钥匙，给发爆器送电，发爆器先显示时间信息，然后显示电量信息。2. 检测网络电阻（母线和连接雷管电阻）：连接好雷管后，将母线两端分别接到发爆器测量接线柱上，测试网络电阻，正常值为20700，合格自动进入下一步。不合格根据以下几种情况进行分析原因采取措施进行处理（.阻值不断跳动，可能母线或脚线落水.阻值出现99999，说明网络中有断路；.阻值出现0或者非常小，说明母线中有短路）。3. 检测发爆器地点：发爆器必须在安全距离标识器5米之内，否则无法检测到地点信息，不能放炮，搜索到地点信息后自动进入下一步。4. 三人连锁：根据发爆器提示，依次刷爆破工、班组长、瓦斯检查工三人连锁识别卡。刷卡时，需要刷卡人员按住连锁人员卡上的按钮，等到红灯亮了以后发爆器就会识别出人员姓名，并提示进行虹膜识别，再到虹膜识别仪器处进行虹膜识别,虹膜识别通过后，发爆器会显示识别成功。爆破工信息识别成功后依次进行班组长、瓦斯检查工的人员信息及虹膜信息识别,合格后自动进入下一步。5. 等待上位机指令：智能爆破监控系统自动测试危险区域是否有人、警戒人员是否到位、瓦斯浓度、是否停动力电、风机开停各项信息。在等待上位机指令时，若发爆器出现以下情况，要及时处理，处理完毕，才可进行爆破作业。 发爆器液晶屏上显示“放炮区域有人禁止放炮”时，说明有人在进入危险区域后未出来或者是未被安全区域接收器读到，班组长要立即检查危险区域内人员，让危险区域人员走出危险区域。检测正常自动进入下一步。 发爆器液晶屏上显示“警戒异常”字样时，说明警戒点未有警戒员进行警戒，班长必须马上安排警戒员至各个警戒点进行爆破警戒，检测正常自动进入下一步。 发爆器液晶屏上显示“瓦斯超限”字样时，说明爆破地点的瓦斯浓度超标，当班瓦斯检查工要及时排查原因进行处理，待瓦斯浓度降到安全值以下，检测正常自动进入下一步。 发爆器液晶屏上显示“风量不足”字样时 ，说明爆破地点的风量不足，排查原因及时处理，确保工作面风量达标，检测正常自动进入下一步。 发爆器液晶屏上显示“馈电异常”字样时 ，说明爆破地点的动力电没有停，当班班长及时停电闭锁，系统检测正常自动进入下一步。 发爆器液晶屏上显示“风机异常”字样时 ，说明爆破地点的主副风机异常停运，生产单位班组长及时安排电修工启动风机，检测正常自动进入下一步。6. 检测通过准备放炮：发爆器显示屏出现“检测通过准备放炮”字样时，爆破工执行回头看制度并发出放炮警号至少再等5s后按下放炮按键，发爆器自动进行充电并放炮。放炮完成后会提示正在上传数据。7. 爆破完成，等所有数据上传完毕液晶屏上显示请关机时拔掉磁性钥。3、考核：(1)不按规定领取智能发爆器的对责任人罚款200元。(2 )发放不合格的智能发爆器，对责任人罚款100元。 安装、撤除管理规定1、放炮监控系统由通风队安装，由生产单位配合。2、工作面结束需撤除设备时，由通风队完成，保证设备完好，不得损坏或丢失。3、考核：设备撤除时，造成设备损坏或丢失，要分析原因，损失由责任单位承担，并对责任单位责任人罚款200元，对责任单位按设备使用程度折价处罚。设备保存过程中，保管单位要妥善管理，不得破坏或丢失，否则按原价赔偿。人员识别卡使用管理规定1、放炮监控系统人员定位识别卡申请领取、更换必须由本单位出具证明，区长签字，经信息化队审核签字后，由信息化队发放。2、必须妥善保管放炮监控系统人员定位识别卡，入井前班组长试验每名职工的放炮监控系统人员定位识别卡，工作不正常的放炮监控系统识别卡严禁使用，并立即联系信息化队更换，否则严禁入井。3、放炮监控系统人员定位识别卡和三人连锁识别卡每半年集中换一次电池。4、井下使用放炮监控系统的各采掘工作面在指定位置安设放炮监控系统人员定位识别卡读卡器，进入该地区工作的所用人员工作前和收工前必须首先到读卡器位置对本人的定位识别卡进行读卡确认，放炮监控系统人员定位识别卡出现问题，发出报警信号，必须要及时向信息化队进行汇报，升井后立即更换，调度室做好记录。5、考核（1）人为损坏或丢失智能爆破识别卡的，责任人要原价赔偿。（2）不按规定佩戴或佩戴坏的放炮监控系统识别卡入井的，对本人罚款200元，每人次对当班班长罚款100元。（3）通风科没有按规定每半年集中安排换放炮监控系统识别卡电池的，对信息化队罚款500元。(六)发爆器、监控卡发放管理制度 1、负责放炮监控系统人员监控卡的发放及更换工作，并进行记录台账表，并及时把变动人员卡信息(卡号和姓名)汇报到监测机房。 2、每半年集中对放炮监控系统人员定位卡进行电池更换，只需将卡的四角螺丝拆开更换新的纽扣电池即可。还应对平时出现异常电量不足的人员卡进行电池更换。发现无法正常使用的人员卡，联系厂家进行维修。3、负责智能发爆器的日常充电工作。把充电器一段的圆形端子插在发爆器对应充电口位置，另一头插入220V电源，充电器红灯亮起时处于充电状态，变为绿灯状态即为充电完成。4、负责每天对智能发爆器参数性能进行测试。把发爆器设置完成后连接好发爆器参数测试仪，并进行放炮各项指标进行测试。冲能正常范围1012.0；放电时间为4ms；峰值电压为950V1100V。测试参数不在此区间，即为异常。附：发爆器测试流程测试发爆器之前必须确保测试平台的硬件分站、接收器和安全距离定位器正常通讯，发爆器管理机的放炮监控系统软件必须正常打开并运行正常，检查配件是否齐全，操作发爆器确保在测试平台设备5米之内。 插上磁性钥匙给发爆器上电，查看显示屏是否正常显示。正常先手后会显示电量，判断发爆器充电是否充足。 把发爆器参数测定仪拨到100发位置，然后把两跟导线连接到发爆器的两个放炮端子上进行电阻测量。 根据发爆器显示屏提示进行过三人连锁，用手摁住人员卡的按钮（3秒左右）直至三人连锁卡亮红灯。 发爆器管理机自动对发爆器进行下发命令，下发命令后发爆器显示“检测通过，准备爆破”，按下发爆器的爆破按钮进行爆破。 发爆器参数测定仪显示电压、放电时间、充能数值，根据测试数值进行判断发爆器是否正常。（充能正常范围10；放电时间为4ms；峰值电压为1100V1500V）。 冲能曲线测量，冲能测试时，记录冲能曲线，发现有断层、波峰波谷的不合格，不能使用。 发爆器冲能自动控制测量，采用10发、50发、100发、150发雷管（模拟）数据，测量冲能值，冲能应1012。 自动记录发爆器测量参数值，导出储存，或者上网查询。 或者，整个流程操作完成后填写发爆器检测记录表。5、发放智能发爆器。必须保证发放合格发爆器，并确保配件磁性钥匙齐全。回收时确保发爆器和磁性钥匙完好。并做好登记台帐表。(七)放炮监控系统故障报告制度放炮监控系统操作人员必须实行24小时不间断监测，当煤矿的放炮监控系统发生故障时，应按以下规定执行。6.1当煤矿的爆破监控系统发生故障时，必须立即向矿调度室报告，并通知有关部门立即处理。6.2在故障期间必须有安全措施，并将实施情况记录在册。6.3在故障发生后，应积极组织抢修，尽快恢复正常。并将发生故障时间、现象、原因、处理办法、恢复时间等做好记录。6.4当煤矿的放炮监控系统发生故障时，立即向单位负责人、使用单位报告。6.5坚持放炮监控系统故障上报制度，否则视为系统无故障停止运行，要按规定对值班人员进行处罚。6.6为保证我矿放炮监控系统正常运行，及时处理系统故障，特制定本办法；6.6.1如遇网络故障，不能上传数据，应立即通知信息化队网络维护人员进行修理，应在1小时内恢复正常。6.6.2如遇电脑主机故障，或数据接口故障应在10分钟内起动备用主机和接口，保证数据正常上传。同时通知信息化队网络维护人员进行修理。6.6.3当电脑软件出现错误，应立即通知信息化队网管人员进行维护，10分钟内不能修复的故障，应启用备用主机。6.6.4如发现井下某设备数据传输中断，立即通知通风队井下系统维护人员进行维修。并如实填写故障记录，并上传。6.6.5所有维修操作都要留有记录，详细说明故障类型，现象，以及处理方式，并制定故障期间采取的安全措施。 (八) 放炮监控系统异常处理制度 7.1放炮监控系统传输分站出现故障或断线，造成信号采集，显示及信息反馈中断，不能及时传输数据信息，放炮区域人员随身携带的识别卡不能在地面系统显示为异常情况。7.1.1井下传输分站、无线接收器出现无法识别监控卡、数据中断、出现无法读取监控卡等系统异常，立即向调度室、值班领导汇报，由调度室组织人员对异常传输分站进行抢修，并将异常原因记录，及时汇报处理结果。7.1.2井下安全距离标识器出现无法上传放炮数据、无法下达放炮数据等系统异常，立即向调度室、值班领导汇报，由调度室安排人员对异常安全距离标识器进行抢修，并将异常原因记录在案，及时汇报处理结果。7.1.3监控卡异常，当系统显示监控卡欠压、故障等异常报警时，立即通知持该卡人员升井检查故障原因。监控卡电源损坏、机械损伤出现故障或该监控卡不能正常显示，立即通知持该卡人员升井检查故障原因，原监控卡进行维修或更换。7.1.4发爆器异常，当发爆器参数出现异常、指示灯显示异常、指令异常等异常时，应立即进行维修，班前必须进行测试方可将设备带下井。记录异常原因和处理方法。7.2发生异常时立即上报矿调度，同时必须对故障及时检查分析，并填写系统维修记录表，对故障积极组织抢修，在1小时内不能修复正常的要及时请求上级、厂家技术帮助。7.3一般故障时，要及时向矿调度报告，并安排专人进行抢修，直接恢复正常。监控卡出现故障立即按规定进行更换。7.4出现异常情况时，人员不得随意离岗，必须与调度和上级中心站保持通讯联系，以求最快处理完善，系统恢复正常。苗木供应合同书甲方：乙方：周至县哑柏镇绿星苗圃经甲乙双方协商同意， （以下简称甲方）从周至县哑柏镇绿星苗圃（以下简称乙方）购买银杏苗木，（用于渭政办发2010205号文件，渭南市区绿化），并就相关事宜达成以下协议：一、 苗木数量： 二、 苗木规格：胸径15cm以上，主干通直，树头完整，枝条匀称、丰满，无病虫害，树形美观。三、 苗木价格：每株计人民币四、 该价格包括：苗木费、挖掘费、包装费、装车费、拉运费五项。合计人民币（ ）五、 付款方式：任务完成后，10日内一次付清。六、 有关事项：1、 土球规格：苗木所带土球直径1.2米以上，厚度60cm以上，卸车前完整不破裂。2、 包装规格：土球包装腰带无间隙宽度12cm以上，纵扎草绳间隙在2cm以下。绳杆高度40cm，缠冠高度2米。3、 所有苗木必须是播种培育，均为本苗圃苗木，严禁从外省、外地调动，由此产生的不良后果，由乙方负责。4、 乙方必须按照甲方时间、地点、数量要求按时送苗。（送苗地点，渭南市城区）并保证我县任务完成居全市前三名。5、 苗木结算数量以接收方接收单上的数据为准，因不符合合同条款中苗木规格要求的，接收方拒绝接收的苗木由乙方自行处理。六、本合同未尽事宜，甲乙双方同意协商解决。七、合同条款违约，造成经济损失，由造成损失方全额赔偿。八、本合同一式两份，甲乙双方各执一份，自签字盖章之日起生效 二0一0年十二月
