卡制作及其芯片特征.doc

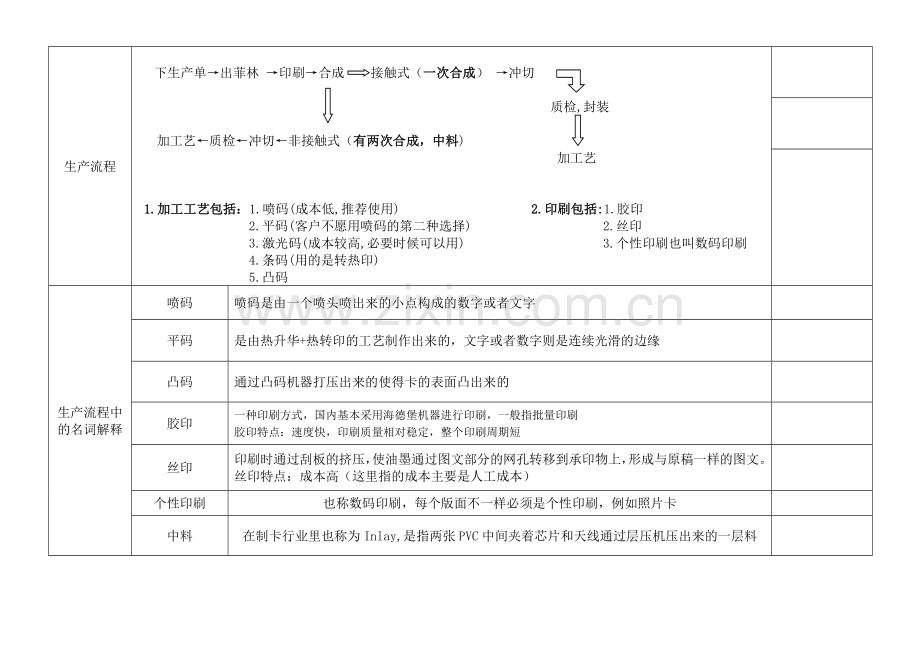

生产流程

下生产单→出菲林 →印刷→合成 接触式（一次合成） →冲切

质检,封装

加工艺←质检←冲切←非接触式（有两次合成，中料)
加工艺

1.加工工艺包括：1.喷码(成本低,推荐使用) 2.印刷包括:1.胶印
2.平码(客户不愿用喷码的第二种选择) 2.丝印
3.激光码(成本较高,必要时候可以用) 3.个性印刷也叫数码印刷
4.条码(用的是转热印)
5.凸码

生产流程中的名词解释
喷码
喷码是由一个喷头喷出来的小点构成的数字或者文字

平码
是由热升华+热转印的工艺制作出来的，文字或者数字则是连续光滑的边缘

凸码
通过凸码机器打压出来的使得卡的表面凸出来的

胶印
一种印刷方式，国内基本采用海德堡机器进行印刷，一般指批量印刷
胶印特点：速度快，印刷质量相对稳定，整个印刷周期短

丝印
印刷时通过刮板的挤压，使油墨通过图文部分的网孔转移到承印物上，形成与原稿一样的图文。
丝印特点：成本高（这里指的成本主要是人工成本）

个性印刷
也称数码印刷，每个版面不一样必须是个性印刷，例如照片卡

中料
在制卡行业里也称为Inlay,是指两张PVC中间夹着芯片和天线通过层压机压出来的一层料

射频卡基础知识
射频卡的基本单位
b：bit，位，1位即一个二进制基本元素(0或1)。如字母“A”用二进制表示就是00001010，共有8个二进制位。
B：Byte，字节， 8个二进制位称为一个字节。1B(Byte)=8b(bit)。
KB：KiloBytes，千字节。
以上单位之间的换算关系为： 1KB=8Kb=1024B=8192b，1B(Byte)=8b(bit)。

常见频率
低频射频卡的频率为125～134.2KHz〔单位：千赫〕 ，也称低频率(LF)一般为无源被动卡（卡内没有装电池）
高频射频卡的频率为13.56MHz〔单位：兆赫〕，也称高频率(HF)，如MF1卡、I-CODE-2卡。一般为无源被动卡（卡内没有装电池）
超高频射频卡的频率为433.92 MHz、860～960MHz〔单位：兆赫〕，也称超高频的频率(超高频)俗称915M，如UCODE卡。433.92 MHz一般为有源主动卡（卡内装电池），860～960MHz一般为无源被动卡（卡内没有装电池）。

常见协议
ISO 11784和ISO 11785：对动物识别RFID进行了一些规范，频率一般为134.2KHz。如EM4005、EM4105、HITAG 2、HITAG S 256、HITAG S 2048。
ISO 14443 Type A&B：频率一般为13.56 MHz(目前遇到射频卡的实际频率可能会从12.00 MHz～19.00 MHz不等)，加密系数比较高，更适合于CPU卡，一般用于身份证、护照、银联卡等，目前的第二代电子身份证采用的标准是ISO 14443TYPE B协议,但14443A和14443B是不兼容的。
ISO 14443 Type A（也称为ISO 14443A）一般用于门禁卡、公交卡和小额储值消费卡等，具有较高的市场占有率.如MF1 S50、MF1 S70；
ISO 15693：频率为13.56 MHz如TI2048、ICODE 2、EM4135、Ultralight
ISO18000-6 Type B&C：频率常为860～960MHz。如UCODE HSL为ISO18000-6 Type B协议（简称6B协议），EPC G2为SO18000-6 Type C协议（简称6C协议）

芯片具体介绍
系列
名称
芯片特征
备注
低频卡
TK4100
无内存
工作频率：125kHZ
作业距离：2-15CM
数据保存：10年
适应温度：-10℃ - +50℃
封装材料：PVC/PET/ABS
读写方式：非接触型ID卡
兼容频率为125KHZ的所有ID卡读卡器
无内存，市场最常用的ID卡
EM4200

无内存
工作频率：125KHZ
遵守协议：ISO7815协议
工作温度：-20~65℃
封装材料：PVC/PET/ABS
读写距离：1-3cm
读写方式：非接触型ID卡
市场俗称原装ID卡
EM4102
存储容量:64bit/128bit
工作频率:125KHZ
遵守协议：ISO7815协议
工作温度：-20~65℃
封装材料：PVC/PET/ABS
数据保存：10年
擦写次数：100000次
读写方式：非接触型ID卡
读写距离:2-15cm

EM4305
存储容量： 330bits，10分区，8位密码
工作频率：125KHZ
遵守协议：ISO7815协议
工作温度：-20~65℃
封装材料：PVC/PET/ABS
读写距离：5-10cm
数据保存：10年
擦写次数：100000次
读写方式：非接触型IC卡
市场俗称可读可写的ID卡
T5577
存储器容量：330bits,10分区，8位密码
工作频率：125KHZ
读写距离：3-10cm
封装材料：PVC/PET/ABS
数据保存：10年
擦写次数：100000次
读写方式：非接触型ID卡

HI-Tag1
存储容量：2048 bit/256 bit，32 bit 唯一ID序列号
工作频率：125 KHz
读写距离：2.5～10cm
读写时间：1～2ms
工作温度：－40℃～85℃
擦写寿命：>100,000次
数据保存：>10年
外形尺寸：ISO标准卡 85.6x54x0.80mm /中厚卡/厚卡
封装材料：PVC、ABS、PET、PETG
封装工艺：超声波自动植线/自动碰焊
典型应用：企业一卡通、学校管理、公交储值卡、高速公路收费、停车场、小区管理

SR176感应式
读写ID卡

存储器容量：176 bits, 64 bit 唯一ID序列号
工作频率：13.56MHz/847KHz付载频
读写距离：2-15cm
封装材料：PVC/PET/ABS
数据保存：10年
擦写次数：100000次
读写方式：非接触型IC卡
典型应用：考勤系统、门禁系统、身份识别等
美国ST微电

EM4069感应式
读写ID卡

存储器容量：128 bits,8字段，OTP功能
工作频率：125KHZ
读写距离：2-10cm
封装材料：PVC/PET/ABS
数据保存：10年
擦写次数：100000次
读写方式：非接触型IC卡
尺寸： ISO标准薄卡/中厚卡/厚卡
典型应用：考勤系统、门禁系统、身份识别等

高频卡
复旦MF1

存储容量：8Kbit，16个分区，每分区两组密码
工作频率：13.56MHz
通讯速率：106KBoud
读写距离：2.5～10cm
读写时间：1～2ms
工作温度：−20℃～85℃
擦写寿命：＞100，000次
数据保存：＞10年
封装工艺：超声波自动植线／自动碰焊
执行标准：ISO14443A
市场俗称复旦M1

飞利浦S50

容量为 8K 位 EEPROM
分为16个扇区，每个扇区为4块，每块16个字节 , 以块为存取单位每个扇区有独立的一组密码及访问控制
工作频率： 13.56MHZ
工作温度： -20 ℃ ~50 ℃ ( 湿度为 90%)
数据保存期为：10年，可改写 10 万次，读无限次
通信速率： 106 KBPS
读写距离： 10 cm 以内（与读写器有关)
读写时间：1～2ms
工作温度：−20℃～85℃
擦写寿命：＞100，000次
数据保存：＞10年
封装工艺：超声波自动植线／自动碰焊
执行标准：ISO14443A
俗称原装S50

Legic MIM256

存储容量:256B
工作频率:13.56MHz
执行标准：IS014443F
读写距离:5cm标准桌面读卡机
读写时间:1-2ms
工作温度:-20℃～55℃
擦写寿命:30万次
数据保存:10年
外形尺寸:ISO标准卡 85.6x54x0.80mm
封装材料:PVC、PET、PETG、0.13mm铜线
封装工艺:PVC层压
执行标准:Legic射频标准
典型应用:企业/校园一卡通、公交储值卡、高速公路收费、小区管理等

飞利浦S70
储存容量： 32K 位
分为40个扇区，前32个扇区和S50是一样，后8 个扇区中每个扇区存储容量为 256 个字节，分为 16 块，每块 16个字节；
工作频率： 13.56MHZ
工作温度： -20 ℃ ~50 ℃ ( 湿度为 90%)
数据保存： 10 年，可改写 10 万次，读无限次
通信速率： 106 KBPS
读写距离： 10 cm 以内（与读写器有关)
读写时间：1～2ms
工作温度：−20℃～85℃
擦写寿命：＞100，000次
数据保存：＞10年
封装工艺：超声波自动植线／自动碰焊
执行标准：ISO14443A

国产S70
存储容量：32Kbit 分40个扇区，其中32个扇区每扇区64个字节容量，分为4块，每块16字节；8个扇每扇区256个字节，分为16块，
工作频率：13.56MHZ
通讯速度：106Kbps
数据保存： 10 年，可改写 10 万次，读无限次
通信速率： 106 KBPS
读写距离： 10 cm 以内（与读写器有关)
读写时间：1～2ms
工作温度：−20℃～85℃
擦写寿命：＞100，000次
数据保存：＞10年
封装工艺：超声波自动植线／自动碰焊
执行标准：ISO14443A

ULTRALIGHT
存储容量： 512bits
工作频率： 13.56 MHz
读写距离： 5cm 标准桌面读卡机
读写时间： 1-2ms
工作温度： -20℃～55℃
擦写寿命： >10,000次
封装工艺：超声波自动植线／自动碰焊
数据保存： 5年
执行标准： ISO14443A

I-CODE2
存储容量：1024 bit，32个分区，64 bit 唯一ID序列号
工作频率：13.56 MHz
读写距离：2.5～10cm
读写时间：1～2ms
工作温度：－20℃～85℃
封装工艺：超声波自动植线／自动碰焊
擦写寿命：>100,000次
数据保存：>10年
执行标准： ISO15693

SRIX4K感应式读写IC卡
存储器容量：4096 bit读写空间， 64 bit 唯一ID序列号
工作频率：13.56MHz/847KHz付载频
读写距离：2-15cm
读写时间：1～2ms
工作温度：－20℃～85℃
封装工艺：超声波自动植线／自动碰焊
擦写寿命：>100,000次
数据保存：>10年
封装材料：PVC/PET/ABS
典型应用：考勤系统、门禁系统、身份识别、企业/校园一卡通等

Atmel RF256
感应式IC卡

存储器容量：264bits 320bits,8分区，8位密码
工作频率：125KHZ
读写距离：3-10cm
读写时间：1～2ms
工作温度：－20℃～85℃
封装工艺：超声波自动植线／自动碰焊
擦写寿命：>100,000次
数据保存：>10年
擦写寿命：大于100,000次
封装材料：PVC/PET/ABS
典型应用：感应式智能门锁、企业一卡通系统、门禁、通道系统等
属于低频卡

TI高频卡

存储容量：
Tag-it HF-1 Standard（国内常称 TI 256）：32字节
Tag-it HF-1 Plus（国内常称 TI 2048）：256字节
工作频率：13.56MHz
读写距离：2.5～10cm
读写时间：1～2ms
工作温度：－20℃～85℃
封装工艺：超声波自动植线／自动碰焊
擦写寿命：>100,000次
数据保存：>10年
协议标准：ISO 15693
典型应用：会议人员识别、物流管理、安全门锁系统、航空包裹管理、瓦斯钢瓶管理、名烟名酒防伪、公交快速付费、体育运动计时、各类门票管理、车辆防盗、车场管理、动物标签

Mifare DESfire 4K
存储容量:4KB
工作频率:13.56 MHz
读写距离:2.5-10cm
读写时间:1-2ms
工作温度:-20℃～55℃
擦写寿命:10万次
数据保存:5年
外形尺寸:ISO标准卡 85.6x54x0.80mm
封装材料:PVC、PET、PETG、0.13mm铜线
封装工艺:PVC层压，超声波自动植线/自动碰焊
协议标准:ISO14443A
典型应用:高度安全需要的场合、智能大厦出入系统等

超高频
GEN2系列标签

存储容量：一般为96位EPC(G2) 或 240位EPC(G2XL/G2XM)
　        G2：存储容量512位
　       G2XL：存储容量368位
　        G2XM：存储容量880位
工作频率：860-960MHz
协议标准：ISO 18000-6 Type C
擦写寿命：大于100,000次
读写距离：1-10M（实际情况与读写器、线圈配置有很大关系）
数据保存：10年
封装工艺：PVC层压制成硬质卡片，或者柔性标签
典型应用：停车厂，通道，高速公路
UCODE EPC G2（SL3 ICS10，国内常称GEN2） NXP
18000-6C协议
超高频
UCODE HSL
存储容量：256B
工作频率：860-960MHz
协议标准：ISO 18000-6 Type B
擦写寿命：大于100,000次
读写距离：1-10M（实际情况与读写器、线圈配置有很大关系）
数据保存：10年
封装工艺：PVC层压制成硬质卡片，或者柔性标签
典型应用：停车厂，通道，高速公路
UCODE HSL（SL3 ICS30，国内常称HSL） NXP生产
18000-6B协议

接触式
国产4442

储存容量:256字节
读写方法:接触型IC卡
符合7816-3复位响应
3字节用户密码，密码错误计数：3次；
温度范围：0℃～70℃；
擦写次数：10万次
数据保存：10年
工作电压：5V
应用领域：储值卡 上网卡 电话卡 保险卡，社保卡、酒店宾馆房卡、会员，储值，消费卡等

西门子5542
储存容量:256字节
读写方法:接触型IC卡
符合7816-3复位响应
3字节用户密码，密码错误计数：3次；
温度范围：0℃～70℃；
擦写次数：10万次
数据保存：10年
工作电压：5V
应用领域：储值 上网 电话 保险卡，社保卡、酒店宾馆房卡、会员，储值，消费卡等
进口芯片

贝岭7442

储存容量：256B
读写方法:接触型IC卡
符合ISO7816-3同步协议
兼容SLE5542
密码错误计数：3次
数据保存：100000次擦写
 数据保存:10年
 工作电压:5V
最大供电电流:20mA
主要应用：电子消费卡、电话卡、出租车卡等消费领域，商业电子消费卡、校园卡、就餐卡、考勤卡、查询卡、管理卡，电表，水表，气表，社保卡，会员卡等

国产4428
储存容量：1KB
读写方法:接触型IC卡
擦写次数：100,000次擦写循环；
数据保存：10年数据保存期；
温度范围： -35℃～80℃
符合7816-3标准的复位响应；
字节擦除然后写入时间：标准值25ms；
应用领域：医疗保险卡、储值卡、上网卡、酒店门锁卡、电话卡

西门子5528
储存容量：1KB
读写方法:接触型IC卡
擦写次数：100,000次擦写循环；
数据保存：10年数据保存期；
温度范围： -35℃～80℃
符合7816-3标准的复位响应；
字节擦除然后写入时间：标准值25ms；
应用领域：医疗保险卡、储值卡、上网卡、酒店门锁卡、电话卡

贝岭7428
储存容量：1KB
兼容西门子5528
读写方法:接触型IC卡
擦写次数：100,000次擦写循环；
数据保存：10年数据保存期；
温度范围： -35℃～80℃
符合7816-3标准的复位响应；
字节擦除然后写入时间：标准值25ms；
应用领域：医疗保险卡、储值卡、上网卡、酒店门锁卡、电话卡

西门子4404
容量为52B
读写方法:接触型IC卡
擦写次数：100,000次擦写循环；
数据保存：10年数据保存期；
温度范围： -35℃～80℃
符合7816-3标准的复位响应；
字节擦除然后写入时间：标准值25ms；
典型应用：金融、税务

ISSI24C02
存储容量:2KB
读写方法:接触型IC卡
数据保存:10年
擦写寿命:100000次　　　
操作温度：-20度--80度 　　
非逻辑性加密卡，可以与AT24C01兼容。
应用范围:智能仪器仪表,工业控制,购电卡，燃气卡，驾培卡，电话卡等无需加密或通过硬件加密的使用范围，可用于身份识别方面 类型:存储器卡

ISSI24C16
存储容量：16KB
读写方法:接触型IC卡
工作温度：-25-70℃
数据保存：10年
擦写寿命：100000次
类型：存储器卡
应用范围：医疗保险,门禁控制,电子门锁,网吧,

CPU卡
CPU的种类

CPU卡也属于智能卡，卡内具有中央处理器（CPU）、随机存储器（RAM）、程序存储器（ROM）、数据存储器（EEPROM）以及片内操作系统（COS）
主要分为：接触式CPU卡与非接触式CPU卡两种、
非接触CPU卡：三星的S3CC9系列、 SLE66系列、复旦1208；
接触式CPU卡：华大公司的CIU92A08/CIU92L16、华虹公司的SHC1201/SHC1209/SHC1216、瑞士EM公司的EMTG56/EMTG97、 美国SST公司TT40/TT80/TT120/TT240、三星公司的S3FS9SD/S3FJ9SK
特点：用户空间大、读取速度快、支持一卡多用
应用领域：非接触式CPU卡在城市公交卡、护照、电视机顶盒等领域使用；接触式CPU卡在社保、有线电视、金融、电信等领域使用.

1、国内常用到的非接触式CPU卡，以ISO14443 A协议为主
FM1208：复旦公司生产的纯CPU卡。
FM1208M1：复旦公司生产的CPU卡，兼容MF1 S50。
IS23SC4456：美国ISSI公司生产的CPU卡，也可兼容MF1。
X82A：北京华大，CPU卡。
2、ISO14443 B协议的CPU卡
THR2408：北京同方公司生产的CPU卡。
AT88RF020：美国爱特梅尔（ATMEL）生产。典型应用：广州地铁卡。
第二代居民身份证：上海华虹、北京同方THR9904、天津大唐和北京华大生产。
（备注：TYPE B协议成本较低的常规非CPU射频卡芯片，也以北京同方公司生产的芯片为主，比如奥运门票芯片THR1064。）
