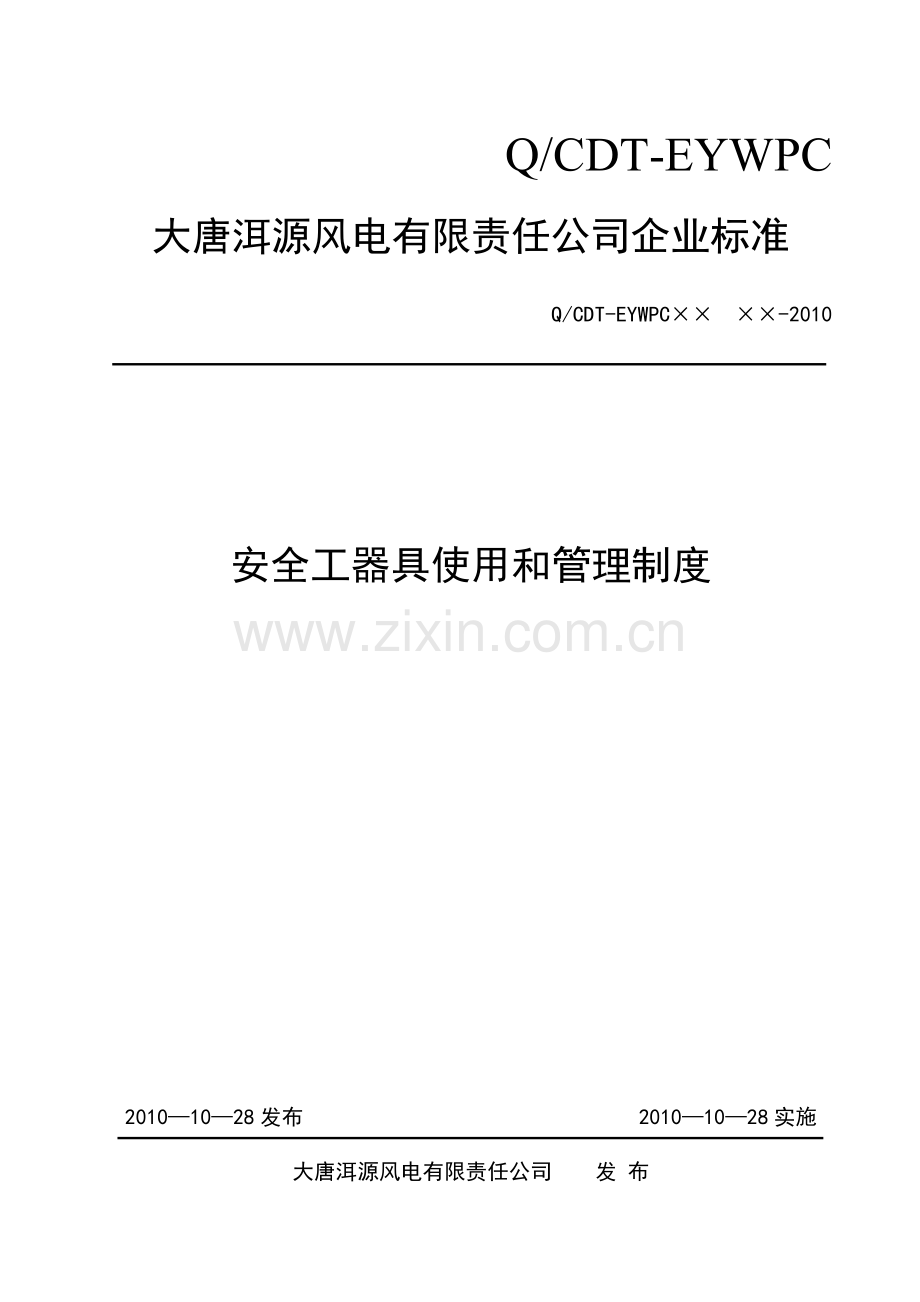

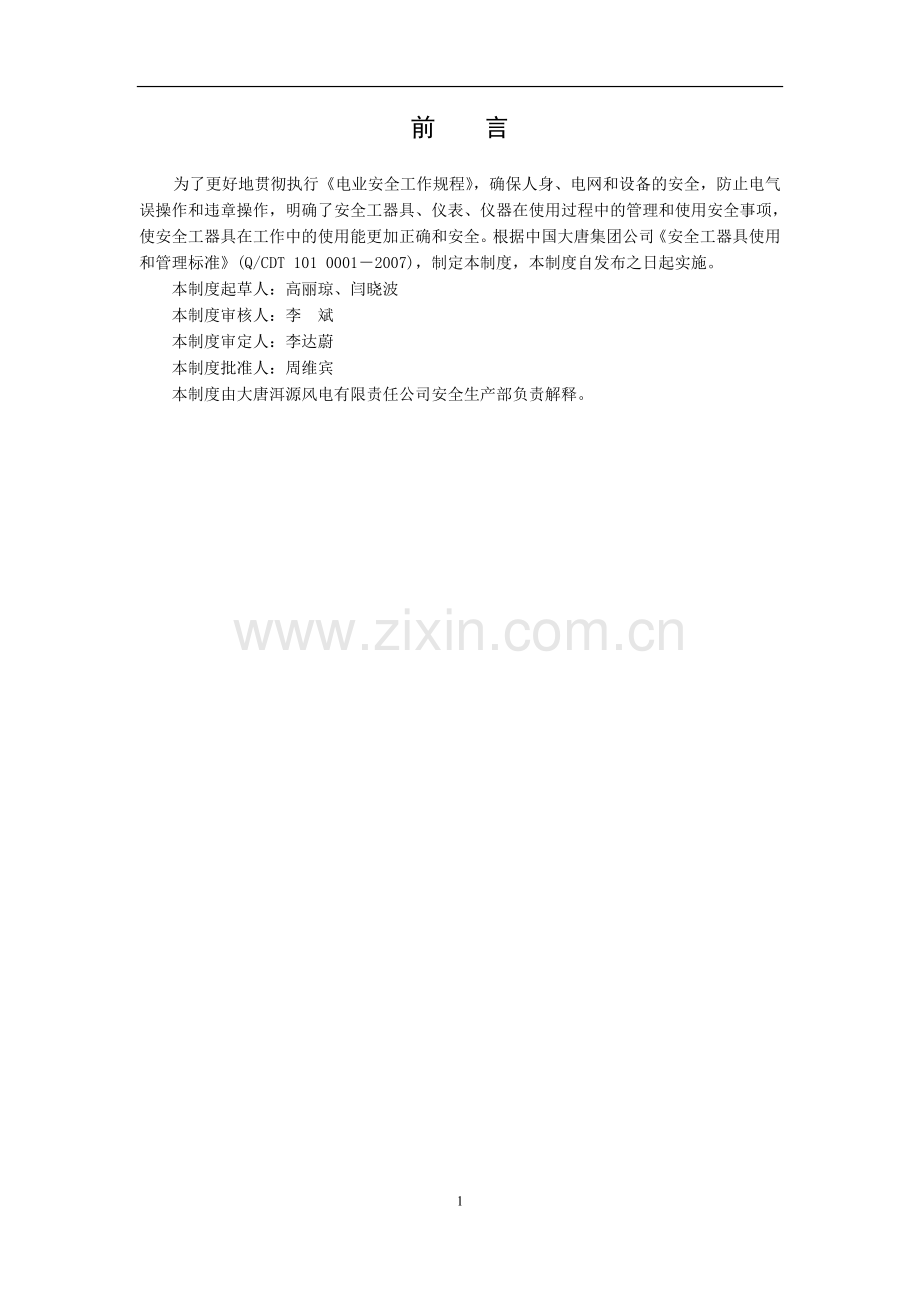

1、Q/CDT-EYWPC大唐洱源风电有限责任公司企业标准 Q/CDT-EYWPC -2010安全工器具使用和管理制度20101028发布 20101028实施大唐洱源风电有限责任公司 发 布前 言为了更好地贯彻执行电业安全工作规程,确保人身、电网和设备的安全,防止电气误操作和违章操作,明确了安全工器具、仪表、仪器在使用过程中的管理和使用安全事项,使安全工器具在工作中的使用能更加正确和安全。根据中国大唐集团公司安全工器具使用和管理标准(Q/CDT 101 00012007),制定本制度,本制度自发布之日起实施。本制度起草人:高丽琼、闫晓波本制度审核人:李 斌 本制度审定人:李达蔚本制度批准人:周维
2、宾本制度由大唐洱源风电有限责任公司安全生产部负责解释。 目 录 1 范围12 规范性引用文件13 按工器具、仪器仪表管理14 安全工器具的使用注意事项和要求15 安全工器具试验35安全工器具使用和管理制度 1 范围本制度规定了大唐洱源风电有限责任公司安全工器具的管理与使用内容。本制度适用于大唐洱源风电有限责任公司。2 规范性引用文件DL4081991 电业安全工作规程(发电厂和变电所电气部分)中关于安全工器具使用的相关规定。3 安全工器具、仪器仪表管理3.1 安全用具管理3.1.1 所有安全用具必须试验合格,使用周期符合部颁的电业安全规程规定。3.1.2 安全工具使用前必须仔细检查是否损坏,严
3、禁使用不合格的安全用具。3.1.3 发现绝缘用具受潮或表面损伤、脏污时,应及时处理并经试验合格后方可使用。3.1.4 安全用具必须存放在干燥的室内,使用前要擦干净。3.1.5 安全用具、急救箱、标示牌、防护用器,每值设专人兼管,交接班时,负责向下一班专责办理交接手续。3.1.6 安全用具要造册、登记,要定期做试验,并建立每件工具的试验记录和使用周期台帐。3.1.7 对标示牌、地线、遮栏、操作棒、工具仪表等要爱护使用,定期检查,及时增补。3.2 工器具、仪器、仪表、备品管理3.2.1 所有工器具、仪器、仪表、备品按品种、规格存放在专用的柜内,专人负责管理,按值交接。3.2.2 所有工器具、仪器、
4、仪表、备品备件要造册登记,建立好台帐记录。3.2.3 工器具、仪器、仪表使用完毕后,应检查好,存放回原处。3.2.4 仪器要经常检查其好坏情况,如有失灵、损坏要及时修补或更换,定期试验。3.2.5 备品、备件不足时,应及时补齐。3.2.6 使用工具器、仪器、仪表要小心爱护,避免损坏。4 安全工器具的使用注意事项和要求4.1 兆欧表4.1.1 使用注意事项4.1.1.1 选用摇表电压等级时应注意,对额定电压在500V以上的设备、电机绕组和电力变压器绕组等应选用10002500V的摇表;测500V以下低压电器设备的绝缘电阻,用额定电压500V的摇表。4.1.1.2 为了防止发生人身和设备事故以及得
5、到精确的测量结果,在测量前必须切断电源,并将被测设备充分放电。4.1.1.3 仪表的接线柱与被测设备间连接的导线,不能用双股绝缘线和绞线,应用单股线分开单独连接,以免因绞线绝缘不良而引起误差。4.1.1.4 被测对象的表面应清洁、干燥,以减小误差。4.1.1.5 测量前先将摇表进行一次开路和短路试验,检查摇表是否良好。试验时先将两连接线开路,摇动手柄,指针应指在“”位置,然后将两连接线短路一下,轻轻摇动手柄,指针应指“O”,否则说明摇表有故障,需要检修。4.1.1.6 测量时,应把摇表放平稳。L端接被测物,E端接地,摇动手柄的速度应由慢逐渐加快,并保持速度在120r/min左右。如果被测设备短
6、路,指针摆到“0”点应立即停止摇动手柄,以免烧坏仪表。4.1.1.7 测量大电容的电气设备绝缘电阻时,在测定绝缘电阻后,应先将与L接线柱的连线断开,再降速松开摇表手柄,以免被测设备向摇表倒充电而损坏仪表。4.1.1.8 禁止在有雷电时或邻近高压设备时使用摇表,以免发生危险。4.1.1.9 测量结束后,应将被测设备充分放电。4.1.1 兆欧表的使用要求4.1.1.1 使用摇表测量高压设备的绝缘,应由两人担任。4.1.1.2 测量用的导线,应使用绝缘导线,其端部应有绝缘套,导线不得互相缠绕。4.1.1.3 测量绝缘时,必须将被测设备从各方面断开,验明确无电压,确实证明无人工作后,方可进行,在测量中
7、禁止其他人接近设备。测量设备绝缘严防人和物品触及带电体。4.1.1.4 雷电时,严禁测量线路绝缘。4.1.1.5 线路测量绝缘时,须征得对方同意。4.1.1.6 测量绝缘应选用规定电压等级的摇表。4.1.1.7 测量前应将被测量设备充分放电。4.1.1.8 测量前应检查摇表完好:将L、E端子短路,轻摇手柄,示值等于零。将L、E端子开路,以120r/min的转速摇转手柄,应指向。4.1.1.9 严禁将额定转速的摇表L、E端子短接。4.1.1.10 测量时摇表必须放在平稳。4.1.2 兆欧表的管理按照本制度第3条进行管理。4.2 验电器4.2.1 验电器的使用要求和注意事项4.2.1.1 电气设备
8、上使用验电器进行验电操作,应遵照电业安全工作规程的有关规定进行。4.2.1.2 使用前,应根据被验电气设备的额定电压,选用试验合格、在有效期内、符合该系统电压等级的验电器。4.2.1.3 操作人员必须手握操作手柄并将操作杆全部拉出定位后方可按有关规定顺序进行验电操作。验电时必须戴绝缘手套,手必须握在绝缘棒护环以下的部位,不准超过护环。对于发光型高压验电器,验电时一般不装设接地线,除非在木梯、木杆上验电,不接地不能指示时,才可装接地线。4.2.1.4 在非全部停电场合进行验电操作,应先将验电器在有电部位上测试,再到施工部位进行测试,然后回复到有电部位上复测,以确保安全。不得以验电器的自检按钮试验
9、替代本项操作。自检按钮试验仅供参考。4.2.1.5 为保证人身和设备的安全,验电器必须根据电业安全工作规程规定的期限,定期进行预防性试验。4.2.1.6 当发现验电指示器的外壳有缺损,绝缘杆有裂纹等明显缺陷时,不能进行验电,应及时送交修理或更换。4.2.1.7 每次使用完验电器后,应将验电器擦拭干净放置在盒内,并存放在干燥通风处,以免受潮。4.2.1.8 为保证安全,验电器应按规定周期进行试验。4.2.2 验电器的管理按照本制度第3条规定进行管理。4.3 钳型电流表4.3.1 钳型电流表的使用要求及注意事项4.3.1.1 测量前要机械调零。4.3.1.2 选择合适的量程,先选大,后选小量程或看
10、铭牌值估算。4.3.1.3 当使用最小量程测量,其读数还不明显时,可将被测导线绕几匝,匝数要以钳口中央的匝数为准,则读数指示值量程/(满偏匝数)。4.3.1.4 测量时,应使被测导线处在钳口的中央,并使钳口闭合紧密,以减少误差。4.3.1.5 测量完毕,要将转换开关放在最大量程处。4.3.1.6 被测线路的电压要低于钳型电流表的额定电压。4.3.1.7 测高压线路的电流时,要戴绝缘手套,穿绝缘鞋,站在绝缘垫上。4.3.1.8 钳口要闭合紧密,不能带电换量程。4.3.2 钳型电流表的管理按照本制度3条规定进行管理。4.4 万用表4.4.1 机械万用表的使用要求和注意事项4.4.1.1 在使用万用
11、表之前,应先进行“机械调零”,即在没有被测电量时,使万用表指针指在零电压或零电流的位置上。4.4.1.2 在使用万用表过程中,不能用手去接触表笔的金属部分,这样一方面可以保证测量的准确,另一方面也可以保证人身安全。4.4.1.3 在测量某一电量时,不能在测量的同时换档,尤其是在测量高电压或大电流时更应注意。否则,会使万用表毁坏。如需换挡,应先断开表笔,换挡后再去测量。4.4.1.4 选择量程时,要先选大的,后选小的,尽量使被测值接近于量程。4.4.1.5 测电阻时,不能带电测量。因为测量电阻时,万用表由内部电池供电,如果带电测量则相当于接入一个额外的电源,可能损坏表头。4.4.1.6 万用表在
12、使用时,必须水平放置,以免造成误差。同时,还要注意到避免外界磁场对万用表的影响。4.4.1.7 万用表使用完毕,应将转换开关置于交流电压的最大挡。如果长期不使用,还应将万用表内部的电池取出来,以免电池腐蚀表内其它器件。4.4.2 数字万用表的使用要求和注意事项4.4.2.1 如果无法预先估计被测电压或电流的大小,则应先拨至最高量程挡测量一次,再视情况逐渐把量程减小到合适位置。测量完毕,应将量程开关拨到最高电压挡,并关闭电源。4.4.2.2 满量程时,仪表仅在最高位显示数字“1”,其它位均消失,这时应选择更高的量程。4.4.2.3 测量电压时,应将数字万用表与被测电路并联。测电流时应与被测电路串
13、联,测直流量时不必考虑正、负极性。4.4.2.4 当误用交流电压挡去测量直流电压,或者误用直流电压挡去测量交流电压时,显示屏将显示“000”,或低位上的数字出现跳动。4.4.2.5 禁止在测量高电压(220V以上)或大电流(0.5A以上)时换量程,以防止产生电弧,烧毁开关触点。4.4.2.6 当显示“BATT”或“LOWBAT”时,表示电池电压低于工作电压。4.4.3 万用表的管理按照本制度第3条规定进行管理。5 安全工器具试验:如附表(1)、附表(2) 电气绝缘工器具试验周期表(附表1)序号名称电压等级(kV)周期交流耐压(kV)时间(min)泄露电流(mA)附注1绝缘棒每年一次2绝缘挡板每
14、年一次3绝缘罩每年一次4绝缘钳每年一次5验电笔每六个月一次6绝缘手套每六个月一次92.57橡胶绝缘靴每六个月一次7.58核相器电阻管每六个月一次1.41.7绝缘绳高压每六个月 登高工具试验周期表(附表2)名称试验静拉力(N)试验周期外表检查周期试验时间(min)大皮带安全带小皮带22051470半年一次每月一次5安全绳2205半年一次每月一次5升压板2205半年一次每月一次5脚扣980半年一次每月一次5竹(木)梯试验荷重1765N(180kg)半年一次每月一次5苗木供应合同书甲方:乙方:周至县哑柏镇绿星苗圃经甲乙双方协商同意, (以下简称甲方)从周至县哑柏镇绿星苗圃(以下简称乙方)购买银杏苗木
