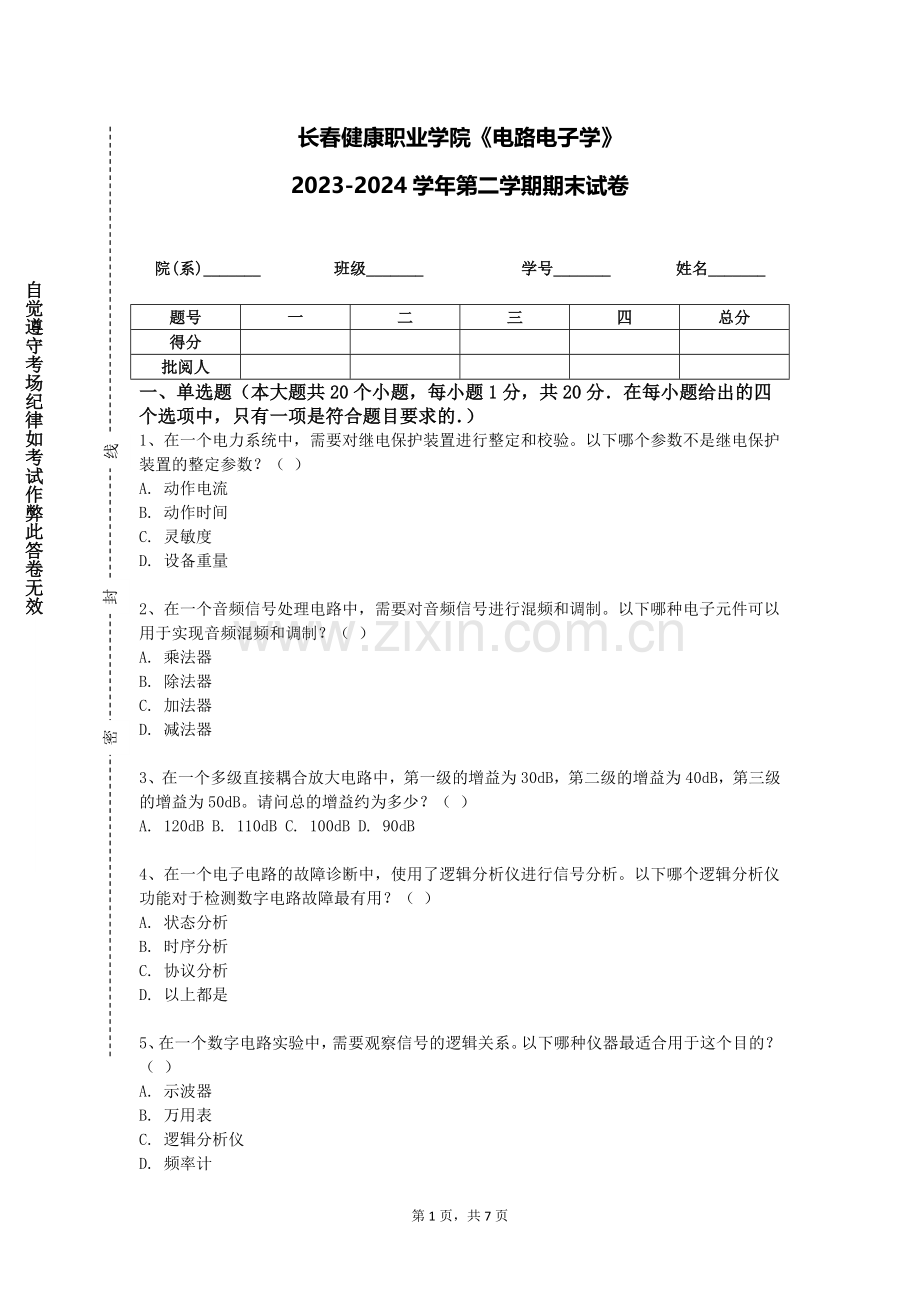

长春健康职业学院《电路电子学》
2023-2024学年第二学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个电力系统中，需要对继电保护装置进行整定和校验。以下哪个参数不是继电保护装置的整定参数？（ ）
A. 动作电流
B. 动作时间
C. 灵敏度
D. 设备重量

2、在一个音频信号处理电路中，需要对音频信号进行混频和调制。以下哪种电子元件可以用于实现音频混频和调制？（ ）
A. 乘法器
B. 除法器
C. 加法器
D. 减法器

3、在一个多级直接耦合放大电路中，第一级的增益为30dB，第二级的增益为40dB，第三级的增益为50dB。请问总的增益约为多少？（ ）
A. 120dB B. 110dB C. 100dB D. 90dB

4、在一个电子电路的故障诊断中，使用了逻辑分析仪进行信号分析。以下哪个逻辑分析仪功能对于检测数字电路故障最有用？（ ）
A. 状态分析
B. 时序分析
C. 协议分析
D. 以上都是

5、在一个数字电路实验中，需要观察信号的逻辑关系。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 逻辑分析仪
D. 频率计

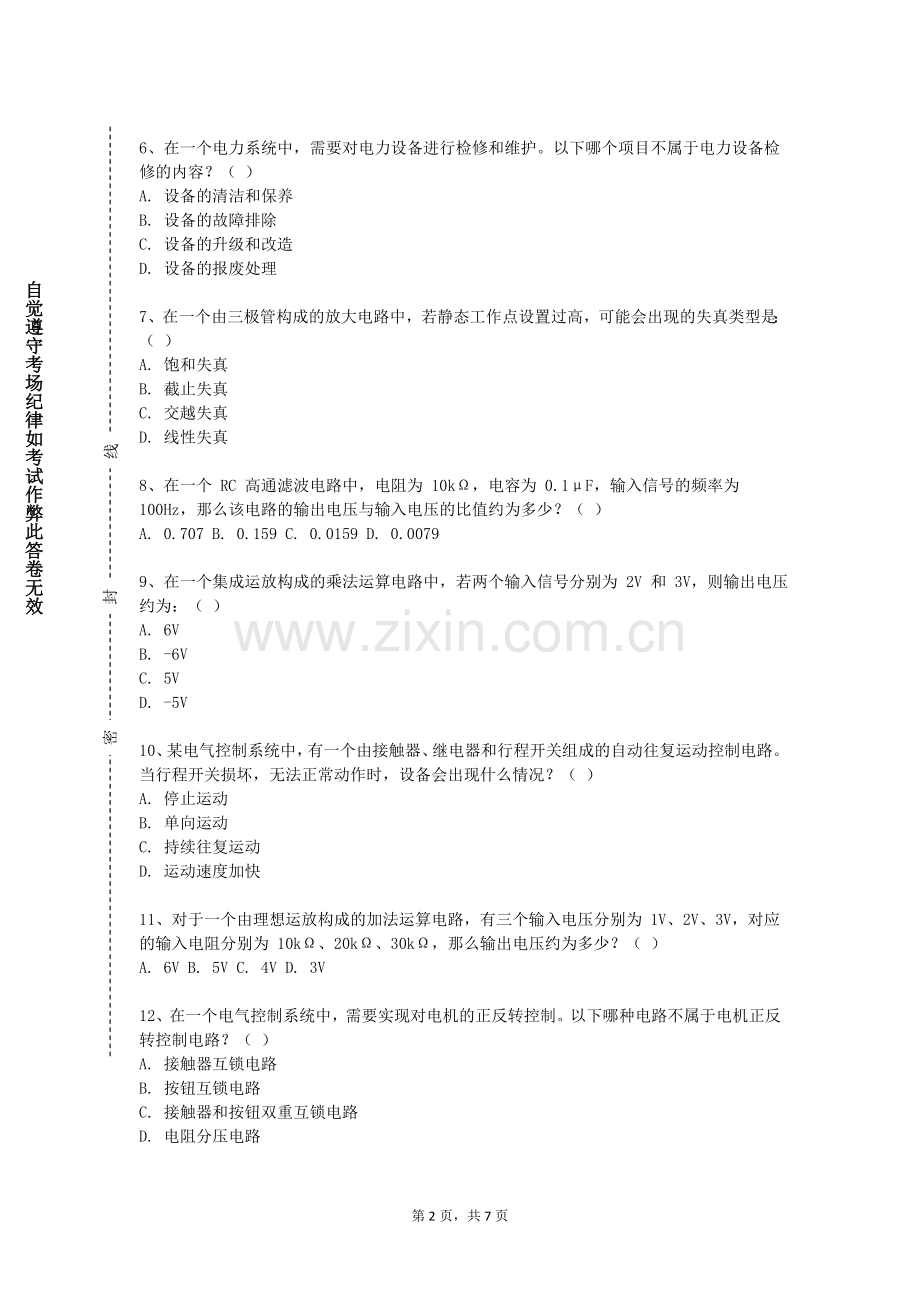

6、在一个电力系统中，需要对电力设备进行检修和维护。以下哪个项目不属于电力设备检修的内容？（ ）
A. 设备的清洁和保养
B. 设备的故障排除
C. 设备的升级和改造
D. 设备的报废处理

7、在一个由三极管构成的放大电路中，若静态工作点设置过高，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

8、在一个 RC 高通滤波电路中，电阻为 10kΩ，电容为 0.1μF，输入信号的频率为 100Hz，那么该电路的输出电压与输入电压的比值约为多少？（ ）
A. 0.707 B. 0.159 C. 0.0159 D. 0.0079

9、在一个集成运放构成的乘法运算电路中，若两个输入信号分别为 2V 和 3V，则输出电压约为：（ ）
A. 6V
B. -6V
C. 5V
D. -5V

10、某电气控制系统中，有一个由接触器、继电器和行程开关组成的自动往复运动控制电路。当行程开关损坏，无法正常动作时，设备会出现什么情况？（ ）
A. 停止运动
B. 单向运动
C. 持续往复运动
D. 运动速度加快

11、对于一个由理想运放构成的加法运算电路，有三个输入电压分别为 1V、2V、3V，对应的输入电阻分别为 10kΩ、20kΩ、30kΩ，那么输出电压约为多少？（ ）
A. 6V B. 5V C. 4V D. 3V

12、在一个电气控制系统中，需要实现对电机的正反转控制。以下哪种电路不属于电机正反转控制电路？（ ）
A. 接触器互锁电路
B. 按钮互锁电路
C. 接触器和按钮双重互锁电路
D. 电阻分压电路

13、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）
A. 适用于所有的电气电路
B. 动作电流和动作时间可以调整
C. 安装时应注意接线正确
D. 定期需要进行测试和维护

14、在一个由理想运放组成的同相滞回比较器中，参考电压VREF1 = 4V，VREF2 = 8V，反馈电阻为50kΩ，电阻为100kΩ。当输入电压从0逐渐增大时，输出电压发生翻转的阈值电压约为多少？（ ）
A. 4V和8V B. 2V和6V C. 6V和2V D. 8V和4V

15、在电磁波的传播中，当电磁波从一种介质进入另一种介质时，下列哪个物理量会发生变化：（ ）
A. 频率
B. 波长
C. 波速
D. 以上都是

16、在一个共射极放大电路中，已知三极管的β = 50，基极电流 I B = 20μA，集电极电阻 R C = 2kΩ，电源电压 V CC = 12V。忽略三极管的饱和压降，请问该放大电路的集电极电流 I C 和集电极-发射极电压 V CE 分别约为多少？（ ）
A. 1mA，4V B. 1mA，8V C. 2mA，4V D. 2mA，8V

17、有一个数字电路用于对输入的 8 位二进制数进行奇偶校验。当输入为 10100110 时，电路输出为 1 ，表示奇数个 1 。若输入变为 01110011 ，那么电路的输出最有可能是（ ）
A. 1 B. 0 C. 无法确定 D. 以上都不对

18、在一个由三极管组成的基本共射放大电路中，已知三极管的饱和电流 I CS = 1mA，基极电流 I B = 20μA，集电极电阻 R C = 1kΩ，电源电压 V CC = 5V。假设三极管处于放大状态，请问该电路的输出电压动态范围约为多少？（ ）
A. 0 - 2V B. 1 - 3V C. 2 - 4V D. 3 - 5V

19、在一个多级放大电路中，若后级的输入电阻很小，那么前级的输出电阻对整个电路的性能影响：（ ）
A. 很大
B. 很小
C. 没有影响
D. 无法确定

20、在一个共射极放大电路中，若集电极电阻增大，而其他参数不变，以下关于其性能变化的描述，正确的是：（ ）
A. 电压放大倍数增大，输入电阻增大
B. 电压放大倍数减小，输入电阻减小
C. 电压放大倍数增大，输入电阻不变
D. 电压放大倍数减小，输入电阻不变

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、对于一个共射极放大器，以下哪些参数会对其输出信号的失真产生影响？（ ）
A. 静态工作点的设置 B. 输入信号的幅度 C. 负载电阻的大小 D. 晶体管的放大倍数

2、数字电路中的乘法器在数字信号处理中的应用包括（ ）
A. 快速傅里叶变换（FFT）
B. 数字滤波
C. 图像压缩
D. 音频处理

3、电力系统中的电力市场监管内容包括（ ）
A. 市场准入监管
B. 价格监管需要考虑的因素有（ ）
A. 输送功率
B. 输送距离
C. 投资成本
D. 环境影响

4、电力系统中的无功功率补偿装置包括（ ）
A. 并联电容器
B. 同步调相机
C. 静止无功补偿器
D. 串联电抗器

5、在电气控制设计中，选择电器元件时需要考虑哪些因素？
A. 工作环境
B. 额定电压和电流
C. 操作频率
D. 使用寿命

6、在电力系统的谐波治理中，以下哪些方法可以使用？（ ）
A. 安装滤波器
B. 优化电力电子设备的设计
C. 采用谐波补偿装置
D. 提高系统的短路容量

7、以下哪些属于电气控制系统中的检测元件？
A. 电流互感器
B. 电压互感器
C. 光电编码器
D. 压力传感器

8、以下关于电磁波在不均匀介质中的传播，正确的是（ ）
A. 会发生折射和反射 B. 路径可能弯曲 C. 速度不均匀 D. 频率不变

9、以下哪些电器元件可以用于电气控制系统的短路保护？
A. 熔断器
B. 断路器
C. 热继电器
D. 过电流继电器

10、在电力系统的自动化系统中，以下哪些通信协议是常用的？（ ）
A. Modbus
B. Profibus
C. IEC 61850
D. DNP3

11、在电力电子设备中，以下哪些因素会影响设备的可靠性？（ ）
A. 温度
B. 湿度
C. 电磁干扰
D. 过电压和过电流

12、以下关于数字电路中的数据选择器，哪些说法是正确的？（ ）
A. 可以从多个输入数据中选择一个输出 B. 控制信号决定选择哪一路输入 C. 常用于信号切换和复用 D. 有多位数据选择器和单比特数据选择器

13、以下关于数字电路中的移位寄存器的描述，正确的有（ ）
A. 可以实现数据的串行输入和并行输出
B. 能够进行数据的移位操作
C. 常用于数据的存储和传输
D. 有左移寄存器和右移寄存器之分

14、以下关于电磁波的量子特性，表述准确的有（ ）
A. 电磁波具有粒子性 B. 能量以光子形式存在 C. 解释了光电效应 D. 与经典电动力学矛盾
试题 正确的有（ ）
A. 存在截止频率 B. 模式多样 C. 传播特性与波导尺寸有关 D. 能量不会损耗

15、对于数字系统中的传感器接口电路，以下哪些功能是常见的？（ ）
A. 信号放大 B. 信号滤波 C. 模数转换 D. 数据缓存

三、简答题（本大题共6个小题，共30分)
1、（本题5分）阐述电气控制中降压启动的常见方式及适用条件。

2、（本题5分）解释电磁波在非线性介质中的传播特点。

3、（本题5分）阐述三相异步电动机的正反转控制原理。

4、（本题5分）分析脉冲整形电路的作用，如微分电路和积分电路。

5、（本题5分）分析电磁波在波导中的传播模式和截止频率。

6、（本题5分）化简逻辑函数 F(A,B,C,D) = Σm(0, 2, 5, 7, 8, 10, 13, 15) ，并用或非门实现。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）一个大型物流仓库的电动叉车充电设施频繁出现故障，影响叉车的正常使用。经过检查，发现是充电器质量问题、充电线路过载以及充电管理系统不完善等原因造成的。请深入分析这些问题的原因，并提出更换充电器、优化充电线路和完善充电管理系统的具体措施。

2、（本题10分）一个自动化仓储系统中的输送电机频繁出现过载报警，影响了货物的搬运效率。请分析可能导致电机过载的原因，如货物重量不均、输送带阻力增大、电机选型不当等，并提出相应的解决办法，包括优化货物摆放、检查和维护输送带、重新评估电机选型等。
