大柱山隧道主洞注浆专题

一、 注浆工艺及要求：
Ø 注浆前，在类似地质条件下的围岩中进行注浆试验，初步掌握注浆填充率、注浆量、浆液配合比、凝胶时间、浆液扩散半径、注浆终压等指标。
Ø 孔口位置应准确定位，与设计位置的允许偏差为+5cm，偏角应符合设计要求，每钻进一段，检查一段，及时纠偏，孔底位置偏差应小于30cm。
Ø 注浆孔开孔直径不小于108cm，终孔直径不小于90cm。
Ø 钻孔和注浆顺序应由外向内，同一圈孔间隔施工。
Ø 周边帷幕注浆孔采用前进式和后退式注浆均可，证密码封堵孔则才用后退式注浆。
Ø 孔口设3mφ108注浆管，埋设牢固，并有良好的止浆设施。
Ø 一个孔段的注浆作业一般应该连续进行到结束，不宜中断，应尽量避免因机械故障、停电、停水、器材等为题造成的被迫中断，对于因实行间歇注浆，制止串浆等而有意中断，应先将钻孔清理柱原深度以后再行复注。
二、 主要注浆机具：
Ø 凿岩台车钻孔插角较大孔；
Ø 水平钻机钻孔插角较小孔；
Ø 注浆泵及搅拌机；

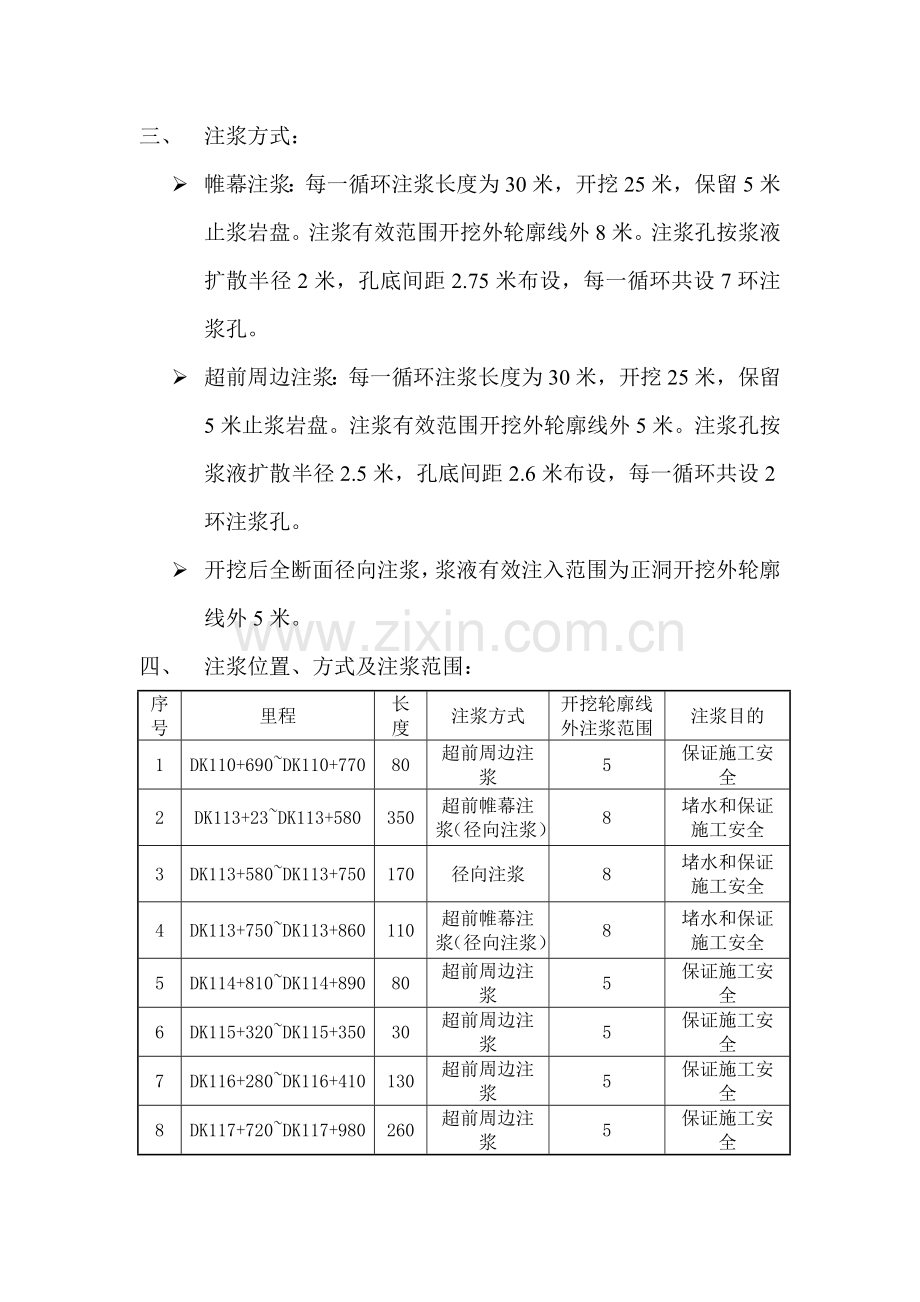

三、 注浆方式：
Ø 帷幕注浆：每一循环注浆长度为30米，开挖25米，保留5米止浆岩盘。注浆有效范围开挖外轮廓线外8米。注浆孔按浆液扩散半径2米，孔底间距2.75米布设，每一循环共设7环注浆孔。
Ø 超前周边注浆：每一循环注浆长度为30米，开挖25米，保留5米止浆岩盘。注浆有效范围开挖外轮廓线外5米。注浆孔按浆液扩散半径2.5米，孔底间距2.6米布设，每一循环共设2环注浆孔。
Ø 开挖后全断面径向注浆，浆液有效注入范围为正洞开挖外轮廓线外5米。
四、 注浆位置、方式及注浆范围：
序号
里程
长度
注浆方式
开挖轮廓线外注浆范围
注浆目的
1
DK110+690~DK110+770
80
超前周边注浆
5
保证施工安全
2
DK113+23~DK113+580
350
超前帷幕注浆（径向注浆）
8
堵水和保证施工安全
3
DK113+580~DK113+750
170
径向注浆
8
堵水和保证施工安全
4
DK113+750~DK113+860
110
超前帷幕注浆（径向注浆）
8
堵水和保证施工安全
5
DK114+810~DK114+890
80
超前周边注浆
5
保证施工安全
6
DK115+320~DK115+350
30
超前周边注浆
5
保证施工安全
7
DK116+280~DK116+410
130
超前周边注浆
5
保证施工安全
8
DK117+720~DK117+980
260
超前周边注浆
5
保证施工安全

五、 注浆结束标准：
1、 帷幕注浆：
单孔注浆结束标准：
Ø 注浆压力逐步升高至设计终压，并继续注浆10分钟以上；
Ø 注浆结束时的进浆量不小于20l/min；
Ø 检查孔涌水量小于0.2l/m.min;
Ø 检查孔钻芯取样浆液填充饱满；
全段结束标准：
Ø 所有注浆孔均已符合单孔注浆结束条件，无漏注情况；
Ø 注浆后预测涌水量小于2m3/m.d;
Ø 浆液有效注入范围大于设计要求值；
2、 超前周边注浆;
单孔注浆结束标准：
Ø 注浆压力逐步升高至设计终压，并继续注浆10分钟以上；
Ø 注浆结束时的进浆量不小于30l/min；
Ø 检查孔涌水量小于0.4l/m.min;
Ø 检查孔钻芯取样浆液填充饱满；
全段结束标准：
Ø 所有注浆孔均已符合单孔注浆结束条件，无漏注情况；
Ø 注浆后预测涌水量小于5m3/m.d;
Ø 浆液有效注入范围大于设计要求值；
六、 确定注浆方案：
Ø 判定有突水突泥的可能，采取超前预注浆；
Ø 采取预注浆；
Ø 注浆后，判定开挖后围岩自稳能力情况；
Ø 若不能稳定，则再预注浆；
Ø 若可以自稳，则进行开挖；
Ø 开挖后检查水压，水量是否达到要求，若达不到要求，则实施开挖后径向注浆或者局部注浆；
Ø 判定开挖后围岩有一定的自稳能力，且水量较小，水压较低或无水压，采取开挖后注浆；
Ø 根据岩体综合渗透系数的大小，确定有效注入范围和注浆结固圈综合渗透系数；

2009-11-8
