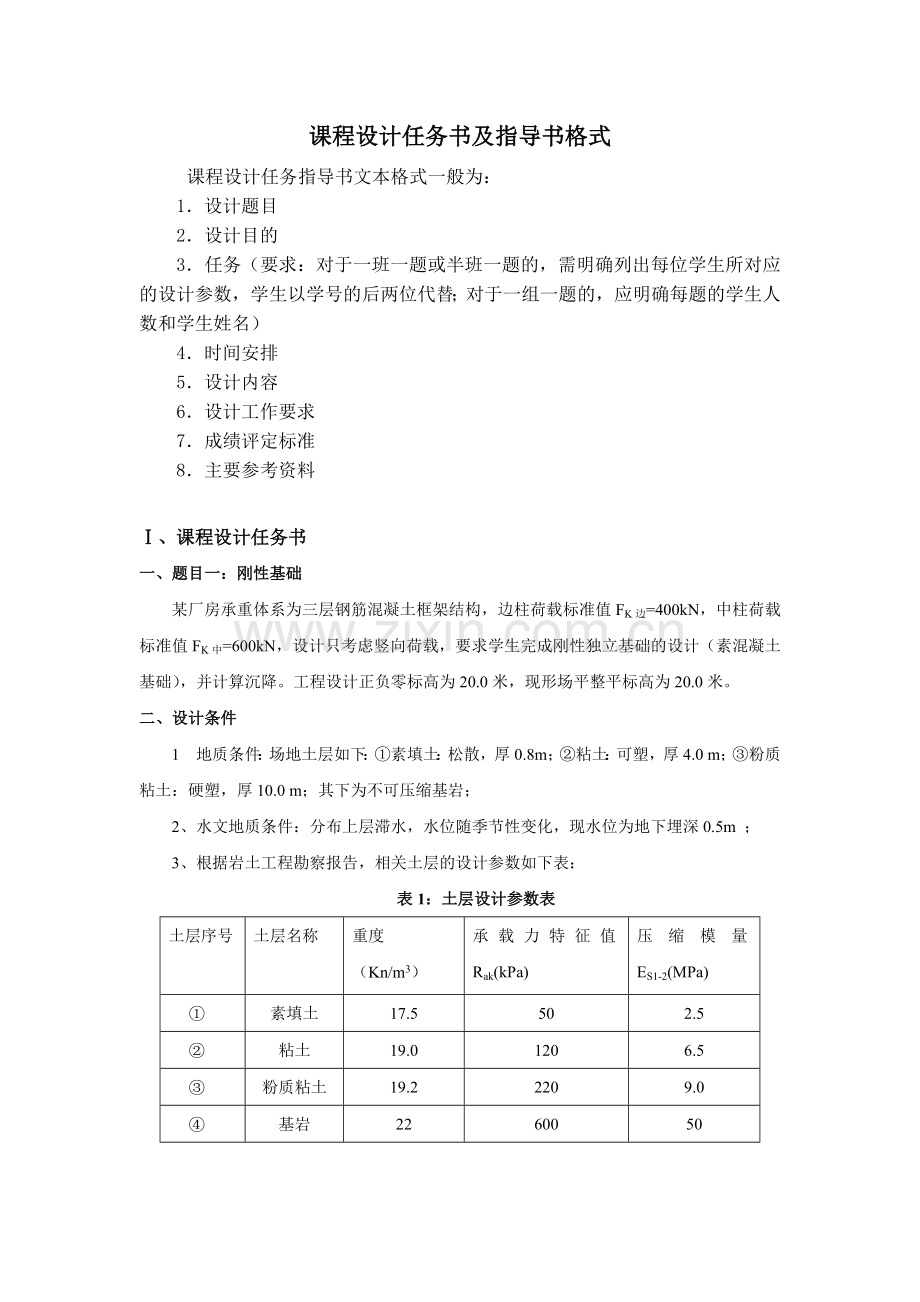

课程设计任务书及指导书格式
课程设计任务指导书文本格式一般为：
1．设计题目
2．设计目的
3．任务（要求：对于一班一题或半班一题的，需明确列出每位学生所对应的设计参数，学生以学号的后两位代替；对于一组一题的，应明确每题的学生人数和学生姓名）
4．时间安排
5．设计内容
6．设计工作要求
7．成绩评定标准
8．主要参考资料

Ⅰ、课程设计任务书
一、题目一：刚性基础
某厂房承重体系为三层钢筋混凝土框架结构，边柱荷载标准值FK边=400kN，中柱荷载标准值FK中=600kN，设计只考虑竖向荷载，要求学生完成刚性独立基础的设计（素混凝土基础），并计算沉降。工程设计正负零标高为20.0米，现形场平整平标高为20.0米。
二、设计条件
1 地质条件：场地土层如下：①素填土：松散，厚0.8m；②粘土：可塑，厚4.0 m；③粉质粘土：硬塑，厚10.0 m；其下为不可压缩基岩；
2、水文地质条件：分布上层滞水，水位随季节性变化，现水位为地下埋深0.5m ；
3、根据岩土工程勘察报告，相关土层的设计参数如下表：
表1：土层设计参数表
土层序号
土层名称
重度
（Kn/m3）
承载力特征值Rak(kPa)
压缩模量ES1-2(MPa)
①
素填土
17.5
50
2.5
②
粘土
19.0
120
6.5
③
粉质粘土
19.2
220
9.0
④
基岩
22
600
50

表2：土层压缩试验成果表
土层序号
土层名称
50kPa
100 kPa
200 kPa
300 kPa
400 kPa
②
粘土
0.885
0.750
0.650
0.555
0.500
③
粉质粘土
0.785
0.700
0.650
0.600
0.550
注：②层土的基础承载力修正系数为ηb=0.3，ηd=1.6；
三、设计内容
1 学生承担的具体设计题号见表一，要求每班分4个组。
表三、课程设计题号表
基础材料

C30砼
毛石基础
砖条形基础
砖条形基础
组号
一组（边柱基础）
二组（中柱基础）
三组（边FK=120kN/m）
四组（中FK=150kN/m）
2 设计计算书一份（内容包括）
（1） 基础平面尺寸、埋深、验算；
（2） 基础结构施工图；
（3） 沉降计算；
四、题目二：桩基础
某高层民房，采用钢筋混凝土框架结构，建筑高度46米，边柱（柱断面尺寸600×600mm2）荷载标准值FK边=18000kN，中柱（柱断面尺寸800×800mm2）荷载标准值FK中=30000kN，柱弯矩MK=200KN·m，水平荷载HK=100KN，桩顶允许水平位移10mm，桩顶约束按固结考虑 ；要求学生完成桩基础的设计。工程设计正负零标高为20.0米，现形场平整平标高为20.0米。
地质条件：场地土层如下：①素填土：松散，厚1.8m；②粘土：可塑，厚5.0 m；③粉质粘土：硬塑，厚10.0 m；其下为不可压缩基岩；
水文地质条件：分布上层滞水，水位随季节性变化，现水位为地下埋深0.5m ；
桩的设计参数如下表。
表5：土层设计参数表
土层序号
土层名称
重度
（Kn/m3）
桩的摩阻力特征值qsa (kPa)
桩端阻力特征值qp (kPa)
⑤
素填土
17.5
10

⑥
粘土
19.0
25

⑦
粉质粘土
19.2
40
1000
⑧
基岩
22
80
2000
六、设计内容
1 学生承担的具体设计题号见表一，要求每班分4个组。
表三、课程设计题号表
桩径
荷载
800
800
600
600
组号
一组（边柱）
二组（中柱）
三组（边柱）
四组（中柱）
注：1、桩间距按3.5d设计；
2、材料：混凝土强度等级C30（fc=14.3N/mm2）；主筋采用HRB335级钢筋（fy=300N/mm2）；其余钢筋采用HRB23级钢筋（fy=210N/mm2）。
2 设计计算书一份（内容包括）
⑴ 桩承台埋深，单桩承载力计算；
⑵ 群桩的设计计算；
⑶ 承台的内力计算；
⑷ 承台结构施工图及桩身大样图；
七、时间安排（一周）
刚性基础计算设计 2天
桩基础设计 2天
计算书整理、修改施工图 1天

Ⅱ、课程设计指导书
一、选择持力层及基础的埋深：
1 持力层要根据荷载大小、工程地质条件、水文地质条件、上部结构的特点来选定。基础埋深在持力层选定后，沿应依据楼高来确定其埋深大小 。对高层建筑不小于1/18的要求。对于低层建筑基础基础埋深最小不应少于0.5米。
2 确定基础下持力层的地基承载力特征值：按深度进行修正，修正系数为ηd=1.6，
用公式：fa=fak+ηdγ(d-0.5)
3、确定基础平面尺寸：A0≥Fk／（fa-γGd）,注意此处：确定基础几何尺寸用标准值！！！
4、取A=1.2A；（若有水平荷载及M，则系数为1.4）。
5、验算地基承载力，是否满足要求。
6、按构造要求进行剖面设计，绘制基础平面图与剖面图！并标注尺寸！！
7、将地基下土层进行分层，求出基础底面的附加应力pa,计算出基础下自重应力分布曲线，并以表格形式给出其结果；
8、计算出附加应力沿深度的分布；
9、按分层总和法计算沉降量；
10、按规范法计算沉降量：平均应力角点系数法！！沉降修整系数取1.2；
11、比较两者结果！
二、在计算书上绘出结构平面布置图
按构造要求进行剖面设计，绘制基础平面图与剖面图！并标注尺寸！！
三、桩基础的设计
1、 桩端持力层要根据荷载大小、工程地质条件、水文地质条件、上部结构的特点来选定。桩承台埋深在持力层选定后，沿应依据楼高来确定其埋深大小 。对高层建筑不小于1/18的要求。对于低层建筑基础基础埋深最小不应少于0.5米。
2 、确定承台基础下持力层的地基承载力特征值：按深度进行修正，修正系数为ηd=1.6，
用公式：fa=fak+ηdγ(d-0.5)
3、确定桩长、桩径、桩身材料、主钢筋、螺旋筋：主筋不低于HRB400，混凝土不低于C30。
4、确定单桩承载力特征值及数n；（荷载为标准值）
5、确定承台平面尺寸，桩间距取3.5d；
6、验算基桩承载力是否满足要求；（公式：PAGE26:JGJ94-2008 中5.1.1-2、PAGE58-60:5.7.1、5.7.2）
7、承台设计：将F=1.35Fk， M=1.35MK，H=1.35HK，求荷载效应基本组合下基桩的竖向设计反力，
8、承台受弯：PAGE70-72；
9、承台受冲切：PAGE73-78；
10、承台受剪：PAGE78-82；
注：以上内容步骤可参考教材中例6-2，page264;
11、绘制桩身大样图，桩承台平面图、承台配筋图！
说明：每组同学不能选择同一个边界条件做设计：如一组：桩径可从：600、700、800、900选取；
荷载除竖向力不变为，可有：M、H，
如第一组同学的条件如下：第二、第三、第四组按此分配课题
学生序号：
桩径（d）
M
H
桩间距
1
600
选
否
3．5d
2
600
选
选
3．5d
3
600
否
选
3．5d
4
700
选
否
3．5d
5
700
选
选
3．5d
6
700
否
选
3．5d
7
800
选
否
3．5d
8
800
选
选
3．5d
9
800
否
选
3．5d
10
900
900
900
3．5d
11
900
900
900
3．5d
12
900
900
900
3．5d
13
900
选
否
3d
14
900
选
选
3d
15
900
否
选
3d

课程设计说明书（报告）撰写规范
（一）正文：汉字应采用《简化汉字总表》规定的简化字，并严格执行汉字的规范。所有文字字面清晰，不得涂改。要求文字通顺，语言流畅，无错别字，不得使用铅笔书写。正文内容层次序号为：1、1.1、1.1.1……。
正文内容一般为：
1、 选题背景：说明本课题应解决的主要问题及应达到的技术要求；简述本设计的指导思想。
2、 方案论证：说明设计原理并进行方案选择，阐明为什么要选择这个设计方案以及所采用方案的特点。
3、 过程（设计或实验）论述：对设计工作的详细表述。要求层次分明、表达确切。
4、 结果分析：对研究过程中所获得的主要的数据、现象进行定性或定量分析，得出结论和推论。
5、 结论或总结：对整个研究工作进行归纳和综合。
（二）表格
说明书（报告）的表格可以统一编序（如：表15），也可以逐章单独编序（如：表2.5），采用哪种方式应和插图及公式的编序方式统一。表序必须连续，不得重复或跳跃。
表格的结构应简洁。
表格中各栏都应标注量和相应的单位。表格内数字须上下对齐，相邻栏内的数值相同时，不能用‘同上’、‘同左’和其它类似用词，应一一重新标注。
表序和表题置于表格上方中间位置，无表题的表序置于表格的左上方或右上方（同一篇论文位置应一致）。
（三）图
插图要精选。图序可以连续编序（如 图52），也可以逐章单独编序（如 图6.8），采用哪种方式应与表格、公式的编序方式统一，图序必须连续，不得重复或跳跃。仅有一图时，在图题前加‘附图’字样。课程设计中的插图以及图中文字符号应打印，无法打印时一律用钢笔绘制和标出。
由若干个分图组成的插图，分图用a,b,c,……标出。
图序和图题置于图下方中间位置。
（四）公式
说明书中重要的或者后文中须重新提及的公式应注序号并加圆括号，序号一律用阿拉伯数字连续编序（如：（45））或逐章编序（如（6.10）），序号排在版面右侧，且距右边距离相等。公式与序号之间不加虚线。
（五）数字用法
公历世纪、年代、年、月、日、时间和各种计数、计量，均用阿拉伯数字。年份不能简写，如1999年不能写成99年。数值的有效数字应全部写出，如：0.50:2.00不能写作0.5:2。
（六）软件
软件流程图和原程序清单要按软件文档格式附在说明书（报告）后面，特殊情况可在成绩评定时展示，不附在说明书（报告）内。
（七）工程图按国标规定装订
图幅小于或等于3#图幅时应装订在说明书（报告）内，大于3#图幅时按国标规定单独装订作为附图。
（八）计量单位的定义和使用方法按国家计量局规定执行。
