pvc-u管材胶圈检验标准.doc

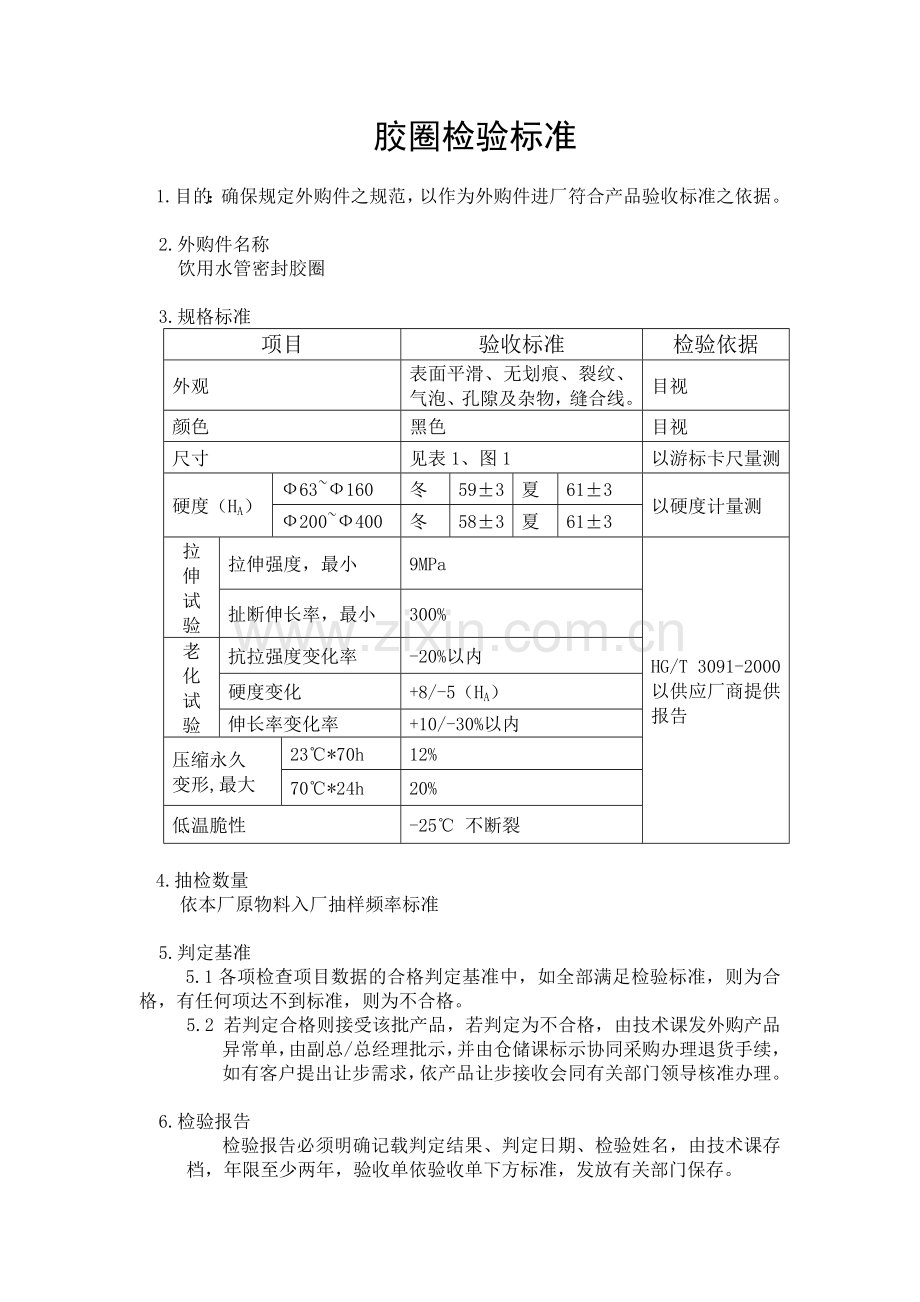

胶圈检验标准

1.目的：确保规定外购件之规范，以作为外购件进厂符合产品验收标准之依据。

2.外购件名称
饮用水管密封胶圈

3.规格标准
项目
验收标准
检验依据
外观
表面平滑、无划痕、裂纹、气泡、孔隙及杂物，缝合线。
目视
颜色
黑色
目视
尺寸
见表1、图1
以游标卡尺量测
硬度（HA）
Ф63~Ф160
冬
59±3
夏
61±3
以硬度计量测
Ф200~Ф400
冬
58±3
夏
61±3
拉
伸
试
验
拉伸强度，最小
9MPa
HG/T 3091-2000
以供应厂商提供报告
扯断伸长率，最小
300%
老
化
试
验
抗拉强度变化率
-20%以内
硬度变化
+8/-5（HA）
伸长率变化率
+10/-30%以内
压缩永久
变形,最大
23℃*70h
12%
70℃*24h
20%
低温脆性
-25℃ 不断裂

4.抽检数量
依本厂原物料入厂抽样频率标准

5.判定基准
5.1各项检查项目数据的合格判定基准中，如全部满足检验标准，则为合格，有任何项达不到标准，则为不合格。
5.2 若判定合格则接受该批产品，若判定为不合格，由技术课发外购产品异常单，由副总/总经理批示，并由仓储课标示协同采购办理退货手续，如有客户提出让步需求，依产品让步接收会同有关部门领导核准办理。

6.检验报告
检验报告必须明确记载判定结果、判定日期、检验姓名，由技术课存档，年限至少两年，验收单依验收单下方标准，发放有关部门保存。

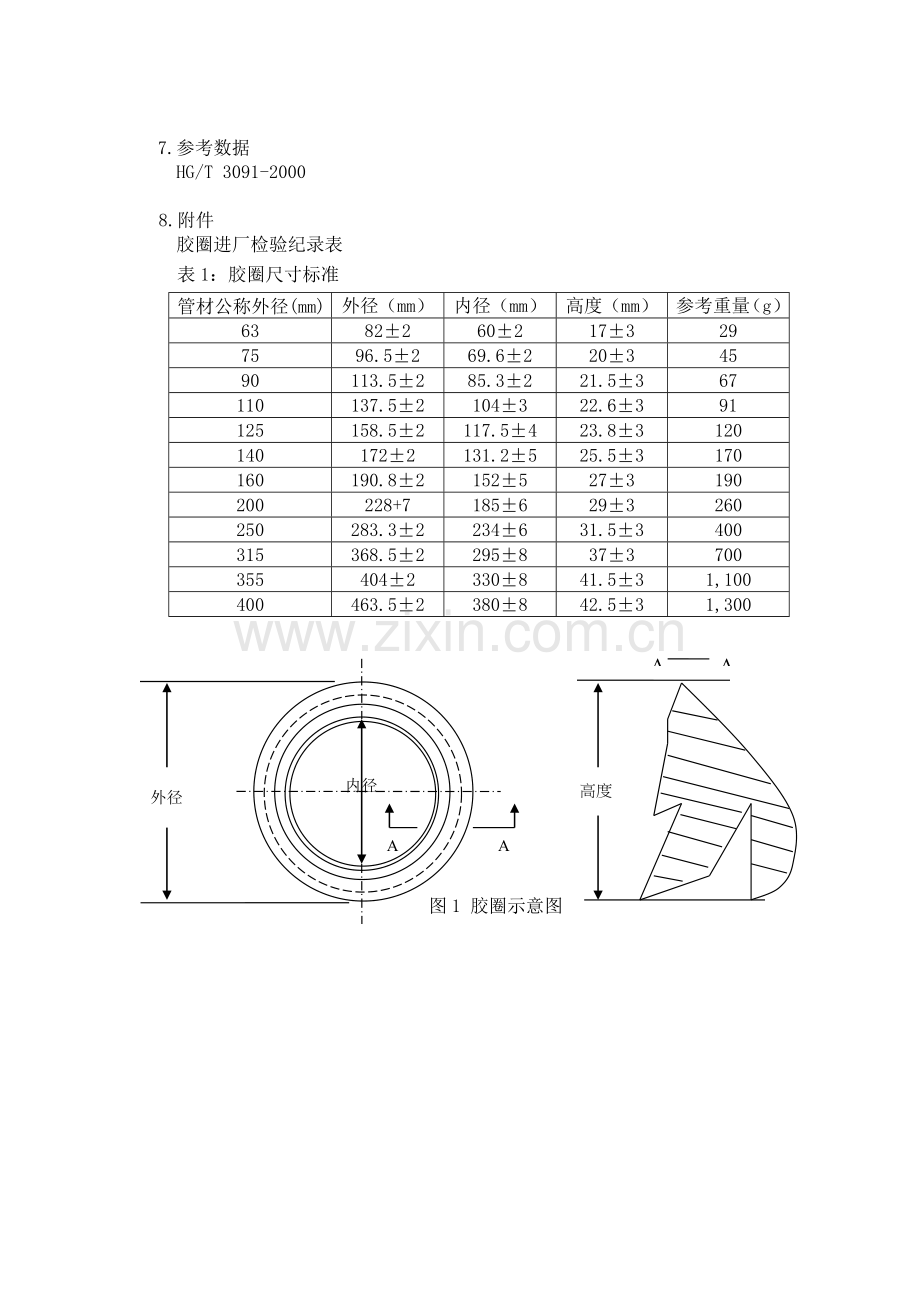

7.参考数据
HG/T 3091-2000

8.附件
胶圈进厂检验纪录表
表1：胶圈尺寸标准
管材公称外径(mm)
外径（mm）
内径（mm）
高度（mm）
参考重量（g）
63
82±2
60±2
17±3
29
75
96.5±2
69.6±2
20±3
45
90
113.5±2
85.3±2
21.5±3
67
110
137.5±2
104±3
22.6±3
91
125
158.5±2
117.5±4
23.8±3
120
140
172±2
131.2±5
25.5±3
170
160
190.8±2
152±5
27±3
190
200
228+7
185±6
29±3
260
250
283.3±2
234±6
31.5±3
400
315
368.5±2
295±8
37±3
700
355
404±2
330±8
41.5±3
1,100
400
463.5±2
380±8
42.5±3
1,300

A
A
A A
外径
高度
内径
图1 胶圈示意图
