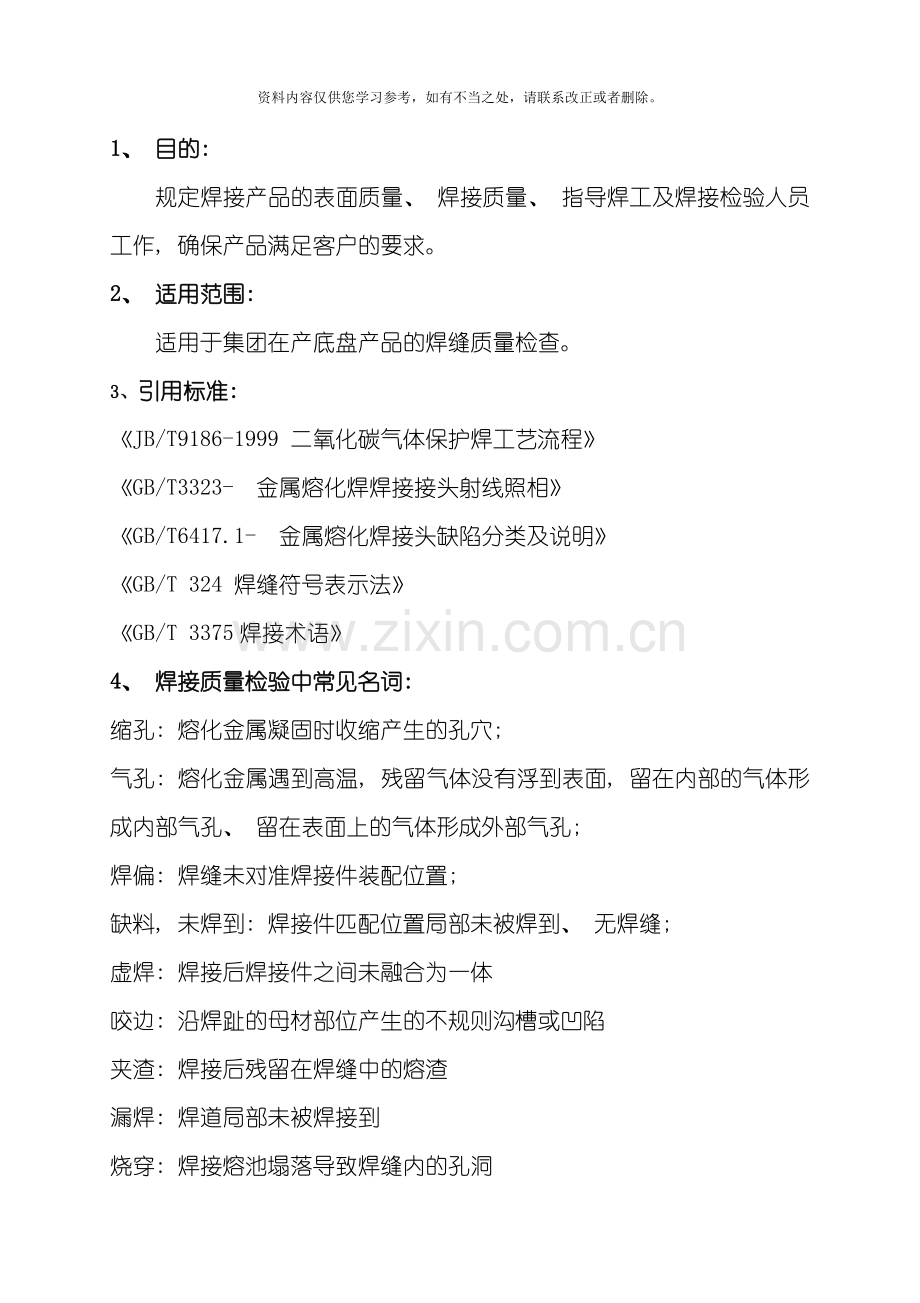

1、 目的:
规定焊接产品的表面质量、 焊接质量、 指导焊工及焊接检验人员工作, 确保产品满足客户的要求。
2、 适用范围:
适用于集团在产底盘产品的焊缝质量检查。
3、 引用标准:
《JB/T9186-1999 二氧化碳气体保护焊工艺流程》
《GB/T3323- 金属熔化焊焊接接头射线照相》
《GB/T6417.1- 金属熔化焊接头缺陷分类及说明》
《GB/T 324 焊缝符号表示法》
《GB/T 3375焊接术语》
4、 焊接质量检验中常见名词:
缩孔: 熔化金属凝固时收缩产生的孔穴;
气孔: 熔化金属遇到高温, 残留气体没有浮到表面, 留在内部的气体形成内部气孔、 留在表面上的气体形成外部气孔;
焊偏: 焊缝未对准焊接件装配位置;
缺料, 未焊到: 焊接件匹配位置局部未被焊到、 无焊缝;
虚焊: 焊接后焊接件之间未融合为一体
咬边: 沿焊趾的母材部位产生的不规则沟槽或凹陷
夹渣: 焊接后残留在焊缝中的熔渣
漏焊: 焊道局部未被焊接到
烧穿: 焊接熔池塌落导致焊缝内的孔洞

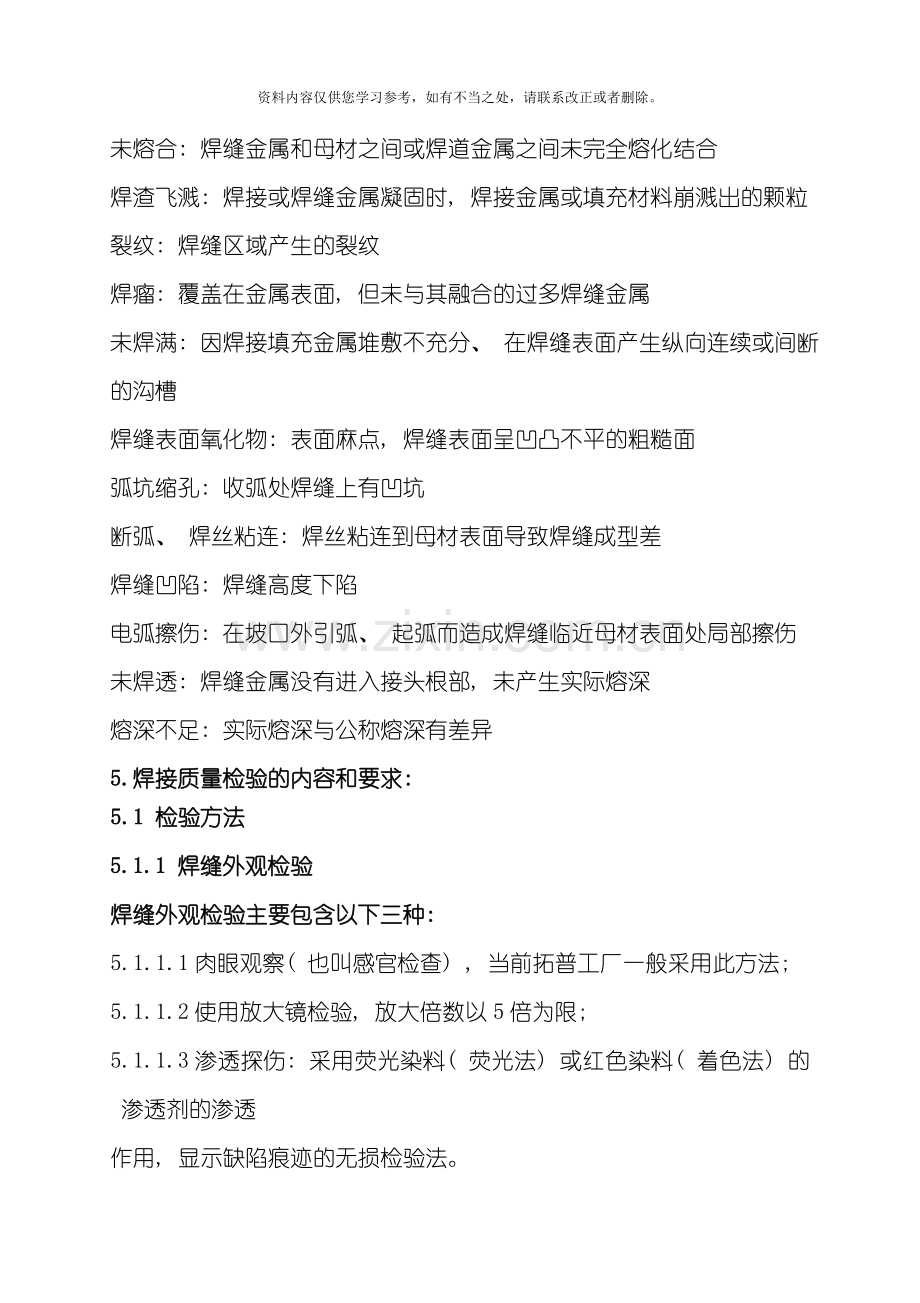

未熔合: 焊缝金属和母材之间或焊道金属之间未完全熔化结合
焊渣飞溅: 焊接或焊缝金属凝固时, 焊接金属或填充材料崩溅出的颗粒
裂纹: 焊缝区域产生的裂纹
焊瘤: 覆盖在金属表面, 但未与其融合的过多焊缝金属
未焊满: 因焊接填充金属堆敷不充分、 在焊缝表面产生纵向连续或间断的沟槽
焊缝表面氧化物: 表面麻点, 焊缝表面呈凹凸不平的粗糙面
弧坑缩孔: 收弧处焊缝上有凹坑
断弧、 焊丝粘连: 焊丝粘连到母材表面导致焊缝成型差
焊缝凹陷: 焊缝高度下陷
电弧擦伤: 在坡口外引弧、 起弧而造成焊缝临近母材表面处局部擦伤
未焊透: 焊缝金属没有进入接头根部, 未产生实际熔深
熔深不足: 实际熔深与公称熔深有差异
5.焊接质量检验的内容和要求:
5.1 检验方法
5.1.1 焊缝外观检验
焊缝外观检验主要包含以下三种:
5.1.1.1肉眼观察( 也叫感官检查) , 当前拓普工厂一般采用此方法;
5.1.1.2使用放大镜检验, 放大倍数以5倍为限;
5.1.1.3渗透探伤: 采用荧光染料( 荧光法) 或红色染料( 着色法) 的渗透剂的渗透
作用, 显示缺陷痕迹的无损检验法。
5.2 焊前检验
焊前检验是指焊件投产前应进行的检验工作, 是焊接检验的第一阶段, 其目的是预先防止和减少焊接时产生缺陷的可能性。包括的项目有:
5.2.1检验焊接基本金属、 焊丝的型号和材质是否符合设计或规定的要求;
5.2.2检验其它焊接材料, 如保护气体的纯度和配比等是否符合工艺规程的要求
5.2.3对焊接工艺措施( 焊接参数、 夹具状态、 焊枪状态及其它工艺相关因素) 进行检验, 以保证焊接能顺利进行;
5.2.4检验焊接坡口的加工质量和焊接接头的装配质量是否符合图样要求;
5.2.5检验焊接设备及其辅助工具是否完好, 接线和管道联接是否合乎要求;
5.2.6对焊工操作技术水平进行鉴定;
5.2.7检验焊接产品图样和焊接工艺规程等技术文件是否齐备。
5.3 焊接生产过程中的检验
焊接过程中的检验是焊接检验的第二阶段, 由焊工在操作过程中, 其目的是为了防止由于操作原因或其它特殊因索的影响而产生的焊接缺陷, 便于及时发现问题并加以解决。包括:
5.3.1检验在焊接过程中焊接设备的运行情况是否正常;
5.3.2对焊接工艺规程和规范规定的执行情况;
5.3.3焊接夹具在焊接过程中的夹紧情况是否牢固;
5.3.4操作过程中可能出现的未焊透、 夹渣、 气孔、 烧穿等焊接缺陷等;
5.3.5焊接接头质量的中间检验, 如厚壁焊件的中间检验等。
焊前检验和焊接过程中检验, 是防止产生缺陷、 避免返修的重要环节。尽管多数焊接缺陷能够经过返修来消除, 但返修要消耗材料、 能源、 工时、 增加产品成本。一般返修要求采取更严格的工艺措施, 造成工作的麻烦, 而返修处可能产生更为复杂的应力状态, 成为新的影响结构安全运行的隐患。
5.4成品检验
成品检验是焊接检验的最后阶段, 需按产品的设计要求逐项检验。包括的项目主要有:
5.4.1螺纹孔、 安装孔、 安装面等重要部位不允许有焊接飞溅物、 焊瘤等缺陷;
5.4.2焊缝不允许出现夹渣、 未焊透、 脱焊、 漏焊、 裂纹、 气孔等缺陷, 单个气孔直径应小于0.5, 在任何250mm长的焊缝中, 气孔直径之和不得超过6.4mm, 不允许有锐角孔;
5.4.3焊缝高度( 或厚度) 、 长度应符合图纸设计要求。角焊缝厚度a≥0.7( 为板厚最小者) , 对接焊缝厚度a≥;
5.4.4除图纸有特殊要求外, 不得在任何板材的边缘开始或结束焊接, 对应靠近边缘的焊缝, 焊接应距离边缘3-6mm开始或结束;
5.4.5缺陷判定后做好标识, 标明缺陷性质, 标明的缺陷必须进行返工, 返工后应重新对缺陷位置进行检验。
6、 焊缝外观检检验规范
6.1焊缝分类
6.1.1根据产品构件的受力情况以及重要性, 把焊缝分为等四大类。具体分类见表1
表1焊缝分类
焊缝区分
焊缝类别
适用部位
焊缝类型
对接焊缝及角焊缝
A
承受动载、 冲击载荷直接影响产品安全及可靠性, 作为高强度结构件的焊缝
B
受力较大、 影响产品外观质量或低压密封类焊缝
C
承载很小或不承载, 不影响产品的安全及外观质量的焊缝
A类焊缝主要包含:
①后桥主梁与侧梁( 或后纵臂) 搭接焊缝
②后桥侧梁( 或后纵臂) 与后桥套管之间搭接焊缝
③后桥侧梁( 或后纵臂) 与制动器安装支架之间搭接焊缝
④摆臂冲压件与摆臂套管之间搭接焊缝
⑤前副羊角与安装套管搭接焊缝
⑥后副安装套管处搭接焊缝
⑦其它产品关键位置焊缝
B类焊缝: 除A类焊缝外所有外观能看到的焊缝
C类焊缝: 除A类、 B类焊缝以外所有焊缝
6.1.2焊缝的质量等级
焊缝外观质量检验要求表中所列项目, 每个项目分三个等级: 其中Ⅰ级为优秀, Ⅱ级为良好, Ⅲ级为合格。
6.2熔深检验
按《焊缝剖检标准》执行
6.3焊缝外观质量检验规则
焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验

6.3.1焊缝外观质量检验项目和要求
对接焊缝见表2, 角接焊缝见表3

表2 对接焊缝外观质量检验项目和要求
No
项目
项目说明(图示)
质量等级
焊缝类型
A
B
C
1
表面气孔

I
不允许
可视面不允许, 非可视面允许单个小的气孔, 气孔直径d≤0.25t≤1.5
II
III
2
表面夹渣

I
不允许
II
不允许
50 焊缝长度上,只允许单个夹渣,且直径不大于1/4板厚,最大不超过3(密封焊缝不允许夹渣)
III
不允许
50 焊缝长上, 只允许单个夹渣,且直径不大于1/3板厚,最大不超过4(封焊缝不允许夹渣)
3
飞溅
沿焊缝方向100×50 中Φ1以上的飞溅数量
I
不允许
可视面不允许有飞溅, 非可视面在100×50的范围内, Φ1 以上的飞溅数量不超过一个
II
III
4
裂纹
在焊缝金属及热影响区内的裂纹
I
不允许
II
III
5
弧坑缩孔

I
不允许
II
不允许
①0.5≤t≤3之间, 弧坑深度h≤0.2δ;
②t≥3, 弧坑深度a≤0.1h≤2
III
6
电弧擦伤
由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤

I
不允许在焊缝接头的外面及母材表面
II
不允许在焊缝接头的外面及母材表面
局部出现应打磨, 打磨后呈光滑过渡, 打磨处的实际板厚不小于设计规定的最小值
III
局部出现应打磨, 打磨后呈光滑过渡, 打磨后实际板厚不小于设计规定的最小值
7
焊缝成形

I
焊缝与母材圆滑过渡, 焊波均匀、 细密, 接头匀直
II
焊缝与母材圆滑过渡, 匀直, 接头良好
III
焊缝与母材圆滑过渡, 接头良好
8
焊缝余高

I
h≤1+0.05b
允许局部超过
h≤1+0.1b
h≤1+0.15b
II
h≤1+0.1b
h≤1+0.1b 允许局部微小超过

h≤1+0.2b 允许局部微小超过
III
h≤1+0.15C
h≤1+0.15b允许局部超过
h≤1+0.2b允许局部超过
9
未焊满及凹坑

I
不允许
h ＜0.2+0.02t≤0.6总长度不超过焊缝全场的15%
II
不允许
h ＜0.2+0.04t≤1.0总长度不超过焊缝全长的15%
III
不允许
h ＜0.2+0.06t≤1.5总长度不超过焊缝全长的20%
10
错边
① 单面焊缝

② 双面焊缝

I
①
h≤0.10t≤0.5
h≤0.10t≤1
h≤0.10t≤1.5
②
h≤0.10t≤1
h≤0.10t≤1.5
h≤0.10≤2
II
①
h≤0.10≤1.5
h≤0.10≤1.5
h≤0.15t≤2
②
h≤0.10t≤2
h≤0.10t≤2
h≤0.15t≤3
III
①
h≤0.15t≤2
h≤0.15t≤2
h≤0.15t≤3
②
h≤0.15t≤3
h≤0.15t≤3
h≤0.2t≤4
11
焊瘤

I
不允许
II
总长度不超过焊缝全长的5%, 单个焊瘤深度h≤0.3
III
总长度不超过焊缝全长的10%以内, 单个焊瘤深度不超过h≤0.3
12
咬边

I
不允许
h≤0.03t≤0.5总长度不超过焊缝全长的10%
II
h≤0.03t≤0.5总长度不超过焊缝全长的10%
h≤0.03t≤0.5总长度不超过焊缝全长的15%
III
h≤0.03t≤0.5总长度不超过焊缝全长的20%
h≤0.03t≤0.5总长度不超过焊缝全长的20%
13
焊缝沿长度方向宽窄差

I

任意300 mm内:
①C≤20, ΔC≤2.5;
②20＜C≤30, ΔC≤3;
③C＞30, ΔC≤4;
且在整个焊缝长度范围内不大于5
II

III

14
焊缝宽度尺寸偏差

C1为实际焊缝宽度,
C为设计焊缝宽度
I

①C≤20, ΔC＝0~2;
②20＜C≤30, ΔC＝0~2.5;
14 ③C＞30, ΔC＝0~3
II

III
①C≤20, ΔC＝0~3;
②20＜C≤30, ΔC＝0~4;
③C＞30, ΔC＝0~5
15
焊缝边线直线度

f:任意300焊缝内,焊缝
边缘沿轴向的直线度
I
f≤1.5
f≤2
II
f≤2
f≤2.5
III
f≤2.5
f≤3
16
焊缝表面凹凸

g为任意25焊缝长度范围内, 焊缝余高hmax–hmin 的差值
I

g≤1
g≤1.5
II

g≤1.5
g≤2
III

g≤2
g≤2.5
17
根部收缩( 缩沟)

I
不允许
II
不允许
h≤0.2+0.02t≤0.5, 总长度不超过焊缝全长的10%, 局部h≤0.6
h≤0.2+0.02t≤0.6, 总长度不超过焊缝全长的10%, 局17 部h≤1
III
h≤0.2+0.02t≤0.6, 总长度不超过焊缝全长的10%
h≤0.2+0.04t≤0.8, 总长度不超过焊全长的10%, 局部h≤1
h≤0.2+0.06t≤1, 总长度不超过焊缝全长的10%, 局部h≤1.5
18
未焊透

I
不允许
II
不允许
不可有可测出的连续缺陷, 局部缺陷h≤0.05t≤1, 总长度不超过焊缝全长的10%
III
不允许
不可有可测出的连续缺陷, 局部缺陷h≤0.05t≤2, 总长度不超过焊缝全长的10%
19
未融合

I

不允许
II
不允许
h≤0.4s≤4, 总长度不超过焊缝全长的10%
III
不允许
h≤0.4s≤4, 总长度不超过焊缝全长的10%
20
根部下榻

I
h≤1+0.1b＜2
h≤1+0.2b＜3
h≤1+0.1b＜3
II
h≤1+0.2b＜3
h≤1+0.3b允许局部微小超出, 但h＜3
h≤1+0.2b＜4
III
h≤1+0.3b＜4
h≤1+0.4b允许局部超过, 但h＜4
h≤1+0.6b＜5

表3 角接焊缝外观质量检验项目和要求
No.
项目
项目说明( 图示)
质量等级
焊缝类型
A
B
C
1
焊缝超厚
角焊缝实际有效厚度过
大, a: 设计要求厚度

I

h≤1+0.1a≤3
h≤1+0.15a≤3
II

h≤1+0.15a≤3
h≤1+0.2a≤3
III

h≤1+0.15a≤4
h≤1+0.2a≤4
2
焊缝减薄
角焊缝实际有效厚度不足, a: 设计要求厚度

I
不允许
不允许
II
不允许
不允许
III
不允许
h≤0.3+0.035a≤1, 总长度不超过焊缝全长的20%
3
凸度过大或凹度过大

I
h≤1+0.06a≤3
h≤1+0.06a≤3
II
h≤1+0.10a≤3
h≤1+0.15a≤4
III
h≤1+0.15a≤3
h≤1+0.20a≤5
4
不等边h

I
h≤0.5+0.1Z
h≤1+0.15Z
II
h≤1+0.1Z
h≤1.5+0.15Z
III
h≤1+0.1Z
h≤2+0.15Z, 允许
局部超过
5
焊脚尺寸K

I
①K1=tmin+│2~3│
②K2=H+│1.5~2.0│
0.25tmin ≤ K3 ≤
tmin+1.5;
H表示坡口开口尺寸, tmin 表示两板间的最小板厚
①K1=tmin+│2~4│
②K2=H+│1.5~3.0│;
0.25tmin ≤ K3 ≤
tmin+2.5;
H表示坡口开口尺寸, tmin 表示两板间的最小板厚

II
III
6
焊缝宽窄差ΔC

I
①C≤20, ΔC＜3
②20＜C≤30, ΔC＜4
③C＞30, ΔC＜5
II
III
7
够焊缝宽度尺寸偏差ΔC

I
①C1≤20, ΔC=-1~2
②20 ＜ C1≤30 ,
ΔC=-1~3
③C＞30, ΔC=-2~2
①C1≤20, ΔC=-1~2
②20 ＜ C1≤30 ,
ΔC=-2~3
③C＞30, ΔC=-2~4
II
III
8
焊缝边缘直线度f

I
f≤1.5
f≤2
II
f≤2
f≤2.5
III
f≤2.5
f≤3
9
焊缝表面凹凸

I
Δh≤1
Δh≤1.5
II
Δh≤1.5
Δh≤2
III

Δh≤2
Δh≤2.5
10
咬边
焊缝与母材之间的凹槽

I
不允许
连续缺陷深度h≤
0.3, 局部缺陷深
度h≤0.3, 且总
长度不超过焊缝
全长的10%
II
连续缺陷深度h≤
0.3, 局部缺陷深
度h≤0.3, 且总
长度不超过焊缝
全长的10%
连续缺陷深度h≤
0.4, 局部缺陷深
度h≤0.4, 且总
长度不超过焊缝
全长的15%
III
连续缺陷深度h≤0.4, 局部缺陷深度h≤0.4, 且总长度不超过焊缝全长的20%
连续缺陷深度h≤0.5, 局部缺陷深度h≤0.5, 且总长度不超过焊缝全长的20%
11
焊瘤

I
不允许
II
总长度不超过焊缝全长的5%, 单个焊瘤深度h≤0.3内
III
总长度不超过焊缝全场的10%, 单个焊瘤深度h≤0.3内
12
表面气孔夹渣

I
不允许
不允许
II
不允许
在50 焊缝长度上, 单个缺陷d≤0.25t≤3, 缺陷总12 尺寸不超过4
III
不允许
在50 焊缝长度上, 单个缺陷d≤0.25t≤4, 缺陷总尺寸不超过6
13
弧坑缩孔

I
不允许
不允许
II
不允许
单个小的只允许出现在焊缝上
III
单个小的只允许出现在焊缝上
单个小的只允许出现在焊缝和母材上
15
裂纹
在焊缝金属及热影响区内的裂纹
I
不允许
II
III
16
电弧擦伤
由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤
I
不允许在焊缝接头的外面及母材表面
II
不允许在焊缝接头的外面及母材表面
局部出现应打磨, 打磨后呈光滑过渡, 打磨处的实际板厚不小于设计规定的最小值
III
局部出现应打磨, 打磨后呈光滑过渡, 打磨处的实际板厚不小于设计规定的最小值
17
焊缝成形

I
焊缝与母材圆滑过渡, 焊缝均匀、 细密, 接头匀直
II
焊缝与母材圆滑过渡, 匀直, 接头良好
III
焊缝与母材圆滑过渡, 匀直, 接头良好
