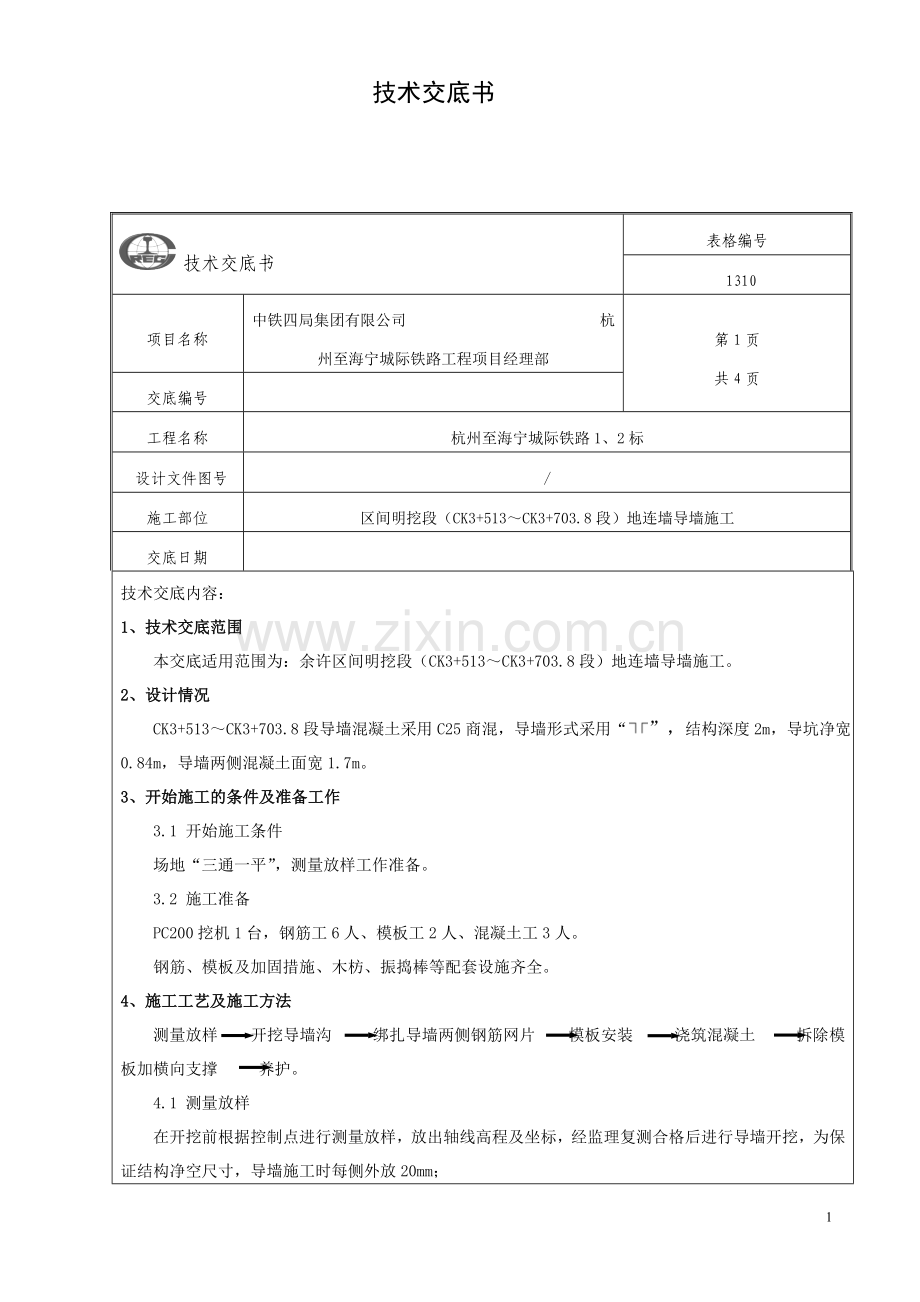

技术交底书
技术交底书
表格编号
1310
项目名称
中铁四局集团有限公司 杭州至海宁城际铁路工程项目经理部
第1页
共4页
交底编号

工程名称
杭州至海宁城际铁路1、2标
设计文件图号
/
施工部位
区间明挖段（CK3+513～CK3+703.8段）地连墙导墙施工
交底日期

技术交底内容：
1、技术交底范围
本交底适用范围为：余许区间明挖段（CK3+513～CK3+703.8段）地连墙导墙施工。
2、设计情况
CK3+513～CK3+703.8段导墙混凝土采用C25商混，导墙形式采用“”，结构深度2m，导坑净宽0.84m，导墙两侧混凝土面宽1.7m。
3、开始施工的条件及准备工作
3.1 开始施工条件
场地“三通一平”，测量放样工作准备。
3.2 施工准备
PC200挖机1台，钢筋工6人、模板工2人、混凝土工3人。
钢筋、模板及加固措施、木枋、振捣棒等配套设施齐全。
4、施工工艺及施工方法
测量放样 开挖导墙沟 绑扎导墙两侧钢筋网片 模板安装 浇筑混凝土 拆除模板加横向支撑 养护。
4.1 测量放样
在开挖前根据控制点进行测量放样，放出轴线高程及坐标，经监理复测合格后进行导墙开挖，为保证结构净空尺寸，导墙施工时每侧外放20mm；

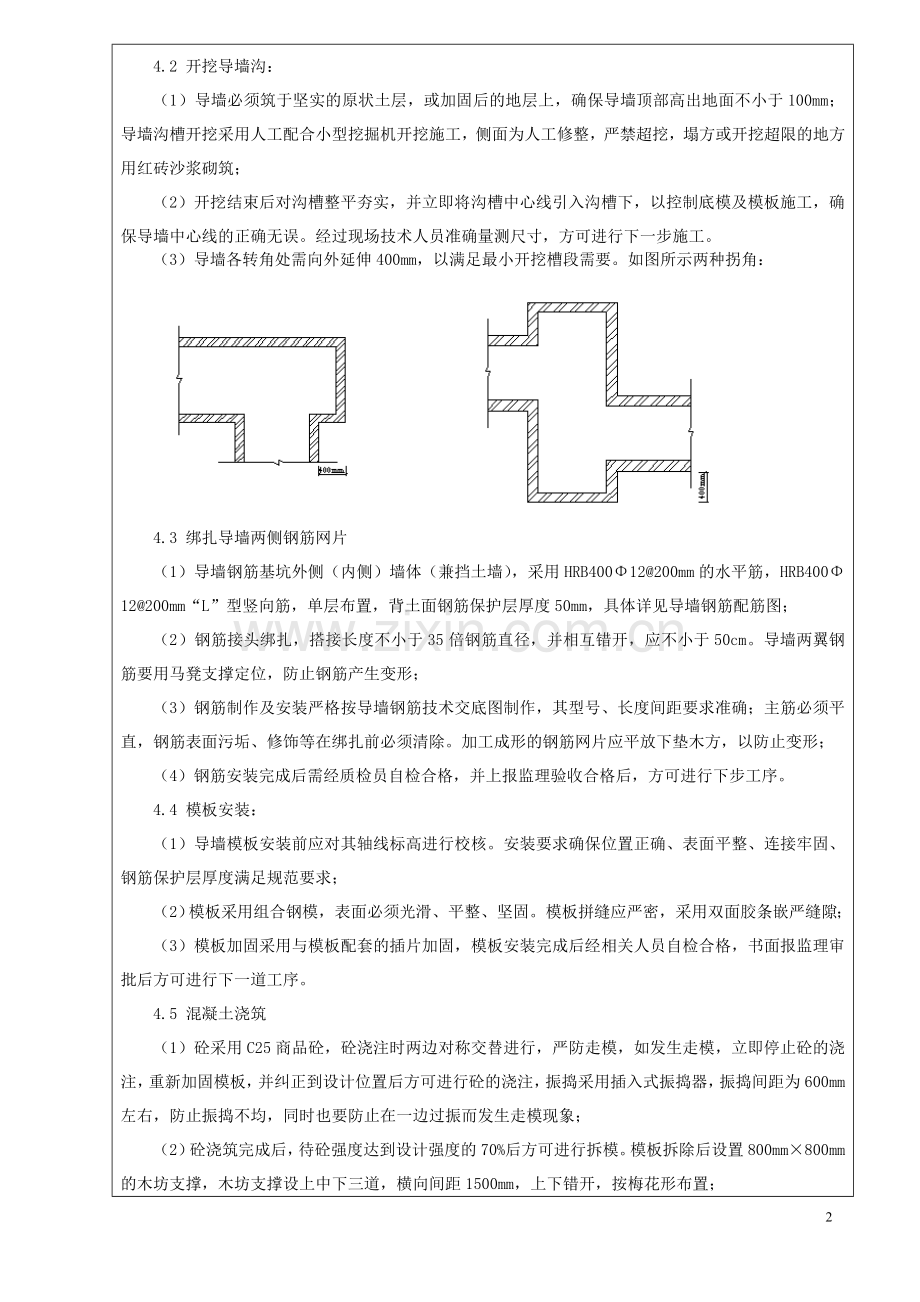

4.2 开挖导墙沟：
（1）导墙必须筑于坚实的原状土层，或加固后的地层上，确保导墙顶部高出地面不小于100mm；导墙沟槽开挖采用人工配合小型挖掘机开挖施工，侧面为人工修整，严禁超挖，塌方或开挖超限的地方用红砖沙浆砌筑；
（2）开挖结束后对沟槽整平夯实，并立即将沟槽中心线引入沟槽下，以控制底模及模板施工，确保导墙中心线的正确无误。经过现场技术人员准确量测尺寸，方可进行下一步施工。
（3）导墙各转角处需向外延伸400mm，以满足最小开挖槽段需要。如图所示两种拐角：

4.3 绑扎导墙两侧钢筋网片
（1）导墙钢筋基坑外侧（内侧）墙体（兼挡土墙），采用HRB400Φ12@200mm的水平筋，HRB400Φ12@200mm“L”型竖向筋，单层布置，背土面钢筋保护层厚度50mm，具体详见导墙钢筋配筋图；
（2）钢筋接头绑扎，搭接长度不小于35倍钢筋直径，并相互错开，应不小于50cm。导墙两翼钢筋要用马凳支撑定位，防止钢筋产生变形；
（3）钢筋制作及安装严格按导墙钢筋技术交底图制作，其型号、长度间距要求准确；主筋必须平直，钢筋表面污垢、修饰等在绑扎前必须清除。加工成形的钢筋网片应平放下垫木方，以防止变形；
（4）钢筋安装完成后需经质检员自检合格，并上报监理验收合格后，方可进行下步工序。
4.4 模板安装：
（1）导墙模板安装前应对其轴线标高进行校核。安装要求确保位置正确、表面平整、连接牢固、钢筋保护层厚度满足规范要求；
（2）模板采用组合钢模，表面必须光滑、平整、坚固。模板拼缝应严密，采用双面胶条嵌严缝隙；
（3）模板加固采用与模板配套的插片加固，模板安装完成后经相关人员自检合格，书面报监理审批后方可进行下一道工序。
4.5 混凝土浇筑
（1）砼采用C25商品砼，砼浇注时两边对称交替进行，严防走模，如发生走模，立即停止砼的浇注，重新加固模板，并纠正到设计位置后方可进行砼的浇注，振捣采用插入式振捣器，振捣间距为600mm左右，防止振捣不均，同时也要防止在一边过振而发生走模现象；
（2）砼浇筑完成后，待砼强度达到设计强度的70%后方可进行拆模。模板拆除后设置800mm×800mm的木坊支撑，木坊支撑设上中下三道，横向间距1500mm，上下错开，按梅花形布置；
（3）砼浇筑时，严禁碰撞模板，以防模板变形。
4.6养护
导墙混凝土拆模后，及时采用土工布覆盖，并定时洒水。
5、质量标准
表5-1导墙钢筋制作的允许偏差表：
项目
允许误差（mm）
主筋间距
±10mm
横向长度
±20mm
纵向长度
±20mm
表5-2导墙混凝土浇筑质量偏差表：
序号
验收项目
允许偏差
检验方法
1
导墙轴线
±10mm
钢尺、全站仪
2
导墙净距
±10mm
钢尺
3
导墙内墙面垂直度
5‰
用铅垂、钢尺量
4
导墙内墙面平整度
<3mm
用2m靠尺
5
导墙顶面平整度
<5mm
用2m靠尺
6
导墙顶面高程
±10mm
水准仪
6、安全、环保、文明施工等技术措施
(1) 进入施工现场必须佩戴安全帽，严禁酒后作业，场地内严禁吸烟；
(2) 基槽两侧设置防护设施和警示标志，夜间设置明显的照明设备，防止人员坠落；
(3) 人工清理基底、钢筋绑扎时，要有相应的防护措施，防止土体坍塌砸伤施工人员；
(4) 施工过程中，不允许重型机械靠近导墙；
(5) 使用振动机前应检查电源电压，输电必须安装漏电开关，保护电源线路是否良好，电源线不得有接头，机械运转是否正常，振动机移动时，不能硬拉电线，更不能在钢筋和其他锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故；
(6) 所有作业人员必须接受三级教育和安全交底后方可进行施工作业；
(7) 施工现场保持场地平整，排水畅通，无淤泥积水；
(8) 作业现场保持清洁整齐，安全防护设施完善，建筑垃圾不乱堆、乱放、乱甩，做到工完料净，垃圾日产日清；
(9) 施工现场设专职保洁人员，负责施工现场及周边道路的保洁工作。围挡、标识牌经常清洗，保持清洁；
(10) 施工运输车辆严密、无缝隙、无孔洞。运输砂、石、土材料的车辆，严密苫盖，确保不洒漏、不扬尘、不污染环境；
(11) 工程施工中控制噪音，选择施工机械时要严格控制使用强振动、强噪音的施工机械（工具）。
7、成品保护措施
(1) 混凝土浇筑完成后及时养护；
(2) 在混凝土浇筑完成段周边，设立标志、标牌、彩旗绳，禁止行人踩踏或者重型机械在导墙周边停靠、作业。
8、其他事项
(1) 严格按照施工图纸及技术交底施工；
(2) 严格按照施工放线进行施工；
(3) 导墙施工要服从现场技术人员及现场队长的管理，若出现突发状况第一时间通知现场技术人员处理；
(4) 施工现场特种作业人员必须经过安质部培训，并持证上岗；
(5) 如施工队不按施工图纸和交底施工，造成的安全、质量事故均由施工对承担。

附图及附件： 1、《地下连续墙工程导墙配筋图》
2、《余许区间明挖段地连墙平面图》
交底人： 复核人： 接收人： 日期：
