土建专业工程技术交底
工程名称
XXXXXX工程
交底地点

文件名称
接地技术交底
交底日期

交底人

接受交底负责人

1、光伏阵列区接地采用40x4镀锌扁钢作为光伏场区的主地网。光伏场地接地网接地电阻实测值应不大于4Ω,若实测值不满足要求，应与设计代表联系，采用接地体外延或其他降阻措施,接地工程安装应符合以下要求：
a) 光伏组件通过光伏支架实现接地，每个光伏组串的支架通过镀锌扁钢与主接地网连接，或通过铝合金电缆槽盒与相邻光伏组件连接。
b) 接地网的外缘闭合,外缘各角做成圆弧形,圆弧的半径不应小于均压带间距的一半。
c) 接地网以水平接地带为主，采用-40x4的镀锌扁钢,水平接地网埋深不小于0.6m,接地网的外缘应闭合且各角作成圆弧形，圆弧的半径不应小于均压带间距的一半。
与电缆同沟敷设时，水平接地极敷设在电缆层以下。
d) 镀锌扁钢之间连接采用放热焊接的方式。
e) 垂直接地极采用∠50×50×5、长度为3.2米镀锌扁钢，与主接地网可靠搭接，两个垂直接地极之间距离不小于6.4米。
f) 逆变器室内电气设备、升压变接地与光伏阵列接地网可靠联结。
g).接地网开挖后应采用细土回填
2、电气装置和设施的下列金属部分,施工时根据现场情况以最短路径接地:
a) 电机,变压器和高压电器等的底座和外壳;
b) 互感器的二次绕组;
c) 配电、控制、保护用的屏(柜、箱)及操作台等的金属框架;
d) 屋内外配电装置的金属和钢筋混凝土架构以及靠近带电部分的金属围栏和金属门;

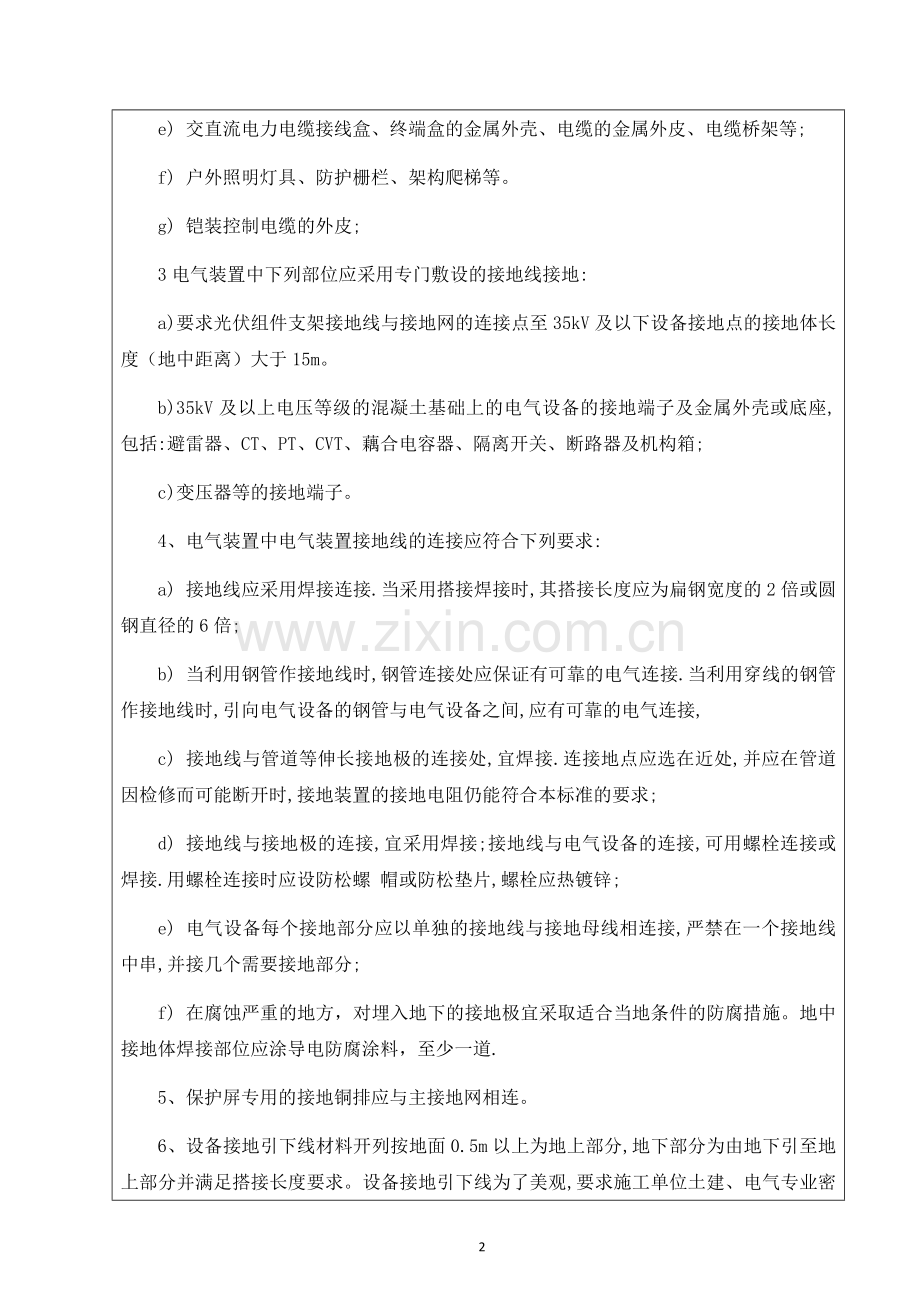

e) 交直流电力电缆接线盒、终端盒的金属外壳、电缆的金属外皮、电缆桥架等;
f) 户外照明灯具、防护栅栏、架构爬梯等。
g) 铠装控制电缆的外皮;
3电气装置中下列部位应采用专门敷设的接地线接地:
a) 要求光伏组件支架接地线与接地网的连接点至35kV及以下设备接地点的接地体长度（地中距离）大于15m。
b) 35kV及以上电压等级的混凝土基础上的电气设备的接地端子及金属外壳或底座,包括:避雷器、CT、PT、CVT、藕合电容器、隔离开关、断路器及机构箱;
c) 变压器等的接地端子。
4、电气装置中电气装置接地线的连接应符合下列要求:
a) 接地线应采用焊接连接.当采用搭接焊接时,其搭接长度应为扁钢宽度的2倍或圆钢直径的6倍;
b) 当利用钢管作接地线时,钢管连接处应保证有可靠的电气连接.当利用穿线的钢管作接地线时,引向电气设备的钢管与电气设备之间,应有可靠的电气连接,
c) 接地线与管道等伸长接地极的连接处,宜焊接.连接地点应选在近处,并应在管道因检修而可能断开时,接地装置的接地电阻仍能符合本标准的要求;
d) 接地线与接地极的连接,宜采用焊接;接地线与电气设备的连接,可用螺栓连接或焊接.用螺栓连接时应设防松螺 帽或防松垫片,螺栓应热镀锌;
e) 电气设备每个接地部分应以单独的接地线与接地母线相连接,严禁在一个接地线中串,并接几个需要接地部分;
f) 在腐蚀严重的地方，对埋入地下的接地极宜采取适合当地条件的防腐措施。地中接地体焊接部位应涂导电防腐涂料，至少一道.
5、保护屏专用的接地铜排应与主接地网相连。
6、设备接地引下线材料开列按地面0.5m以上为地上部分,地下部分为由地下引至地上部分并满足搭接长度要求。设备接地引下线为了美观,要求施工单位土建、电气专业密切配合。
7、设备接地应有便于测量的断开点,接地黄绿标识应规范,黄绿色标间距宜为接地体宽度的1.5倍。
8、设备支柱接地端子底部与设备基础保护帽顶面的距离以不小于200mm为宜,便于涂刷接地标识漆（螺栓紧固部位不得涂刷）。
9、主接地网与光伏场区每组围栏至少有两个接点与主接地网连接，形成完整的电气通路，并在附近设置垂直接地极。
10、每组光伏支架至少保证有两个点与相邻的主接地网或通过其它光伏组件支架与主地网连接，形成可靠地电气通路。
11、汇流箱需要有明显的接地线与主接地网连接,且在附件设置垂直接地极。接地线采用25mm„的铜绞线。
12、逆变器、箱变等设备必须保证至少两点与主地网连接，且在附近设置垂直接地极。
13、光伏电池板无氧化层，保证与支架可靠连接，形成电气通路。
14、光伏组件支架厂家现场指导安装，保证支架可靠接地。
15、相邻组串电池板边缘距离300mm，采用电缆槽盒连接；电池板边缘距离超过300mm，采用接地扁钢连接。

项目经理：

日 期： 年 月 日
劳务班组负责人：

日 期 ： 年 月 日
