福建九鼎建设工程有限公司 天瑞城土方开挖施工方案

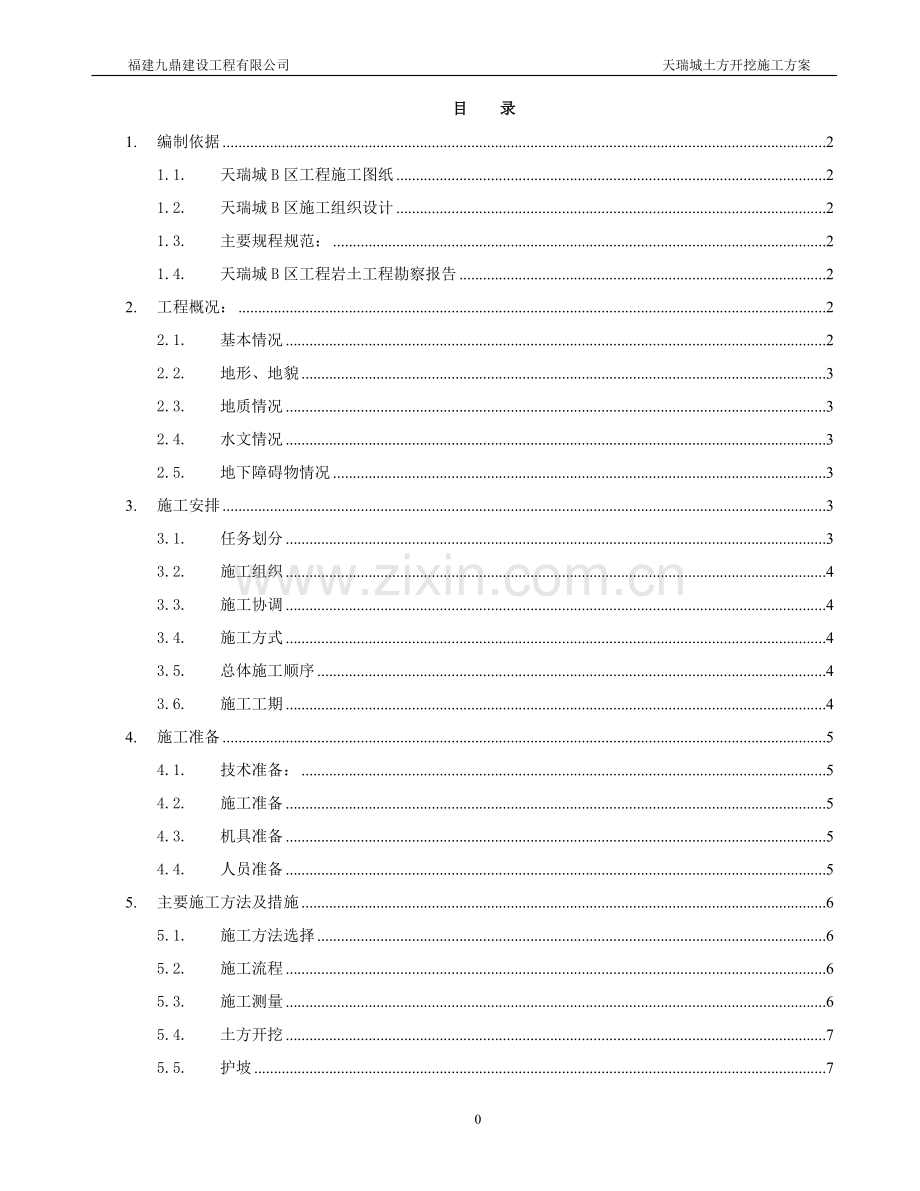

目 录
1. 编制依据 2
1.1. 天瑞城B区工程施工图纸 2
1.2. 天瑞城B区施工组织设计 2
1.3. 主要规程规范： 2
1.4. 天瑞城B区工程岩土工程勘察报告 2
2. 工程概况： 2
2.1. 基本情况 2
2.2. 地形、地貌 3
2.3. 地质情况 3
2.4. 水文情况 3
2.5. 地下障碍物情况 3
3. 施工安排 3
3.1. 任务划分 3
3.2. 施工组织 4
3.3. 施工协调 4
3.4. 施工方式 4
3.5. 总体施工顺序 4
3.6. 施工工期 4
4. 施工准备 5
4.1. 技术准备： 5
4.2. 施工准备 5
4.3. 机具准备 5
4.4. 人员准备 5
5. 主要施工方法及措施 6
5.1. 施工方法选择 6
5.2. 施工流程 6
5.3. 施工测量 6
5.4. 土方开挖 7
5.5. 护坡 7
5.6. 清槽 8
5.7. 监测 8
6. 质量标准、质量通病预防及验收 8
6.1. 土方开挖质量标准 8
6.2. 质量通病及防治措施 8
6.3. 验收 10
7. 施工各项管理措施 11
7.1. 质量保证措施 11
7.2. 安全消防措施 11
7.3. 文明施工措施 12

1. 编制依据
1.1. 兴隆县天瑞城工程施工图纸
序号
楼号
图纸
出图日期
1
1#楼
结构施工图
2011-4
2
2#楼
结构施工图
2011-4
3
3#楼
结构施工图
2011-4
4
4#楼
结构施工图
2011-4
5
5#楼
结构施工图
2011-4
1.2. 兴隆县天瑞城B区施工组织设计
1.3. 主要规程规范：
序号
编 号
名 称
1
GB50202－2002
建筑地基基础质量施工验收规范
2
GB50026-93
工程测量规范
3
GB50330－2002
建筑边坡工程技术规范
4
JGJ79－2002
建筑地基处理技术规范
1.4. 兴隆县天瑞城B区工程勘察报告
2. 工程概况：
2.1. 基本情况
序号
项 目
内 容
1
工程名称
兴隆县天瑞城B区1#、2#、3#、4#、5#楼
2
建设地点
承德市兴隆县兴隆镇小汗沟村
3
建设单位
承德天鼎宸房地产开发有限公司
4
设计单位
亚瑞建筑设计有限公司
5
监理单位
福建华源阳光工程管理有限公司
6
工程性质
住宅楼
7
是否使用预拌砼
全部使用商品砼
8
工程质量等级
合格
单位工程主体结构应达到区级优质结构工程评定标准
各单位工程达到“雁塔杯”评定标准
6
工期要求
工程计划于2011年4月20日开工,2012年9月15日竣工。

2.2. 地形、地貌
拟建场地原为村庄，总体趋势为南高北低，，场地最大高差为约4m。
2.3. 地质情况
根据《兴隆县天瑞城工程岩土工程勘察报告》得知，本工程土方开挖深度范围内土质分布情况为：
第一层：粉土，褐黄色，湿，稍密，振摇反映慢，稍有光泽反应，韧性中等，干强度中等。
第二层：花岗片麻岩。
第三层：强风化花岗片麻岩，暗黄色，松软易碎，表层风化成砂状。
第四层：中风化花岗片麻岩，暗黄色~深灰色，致密较硬，片麻结构，块状构造，岩体完整性差，基本质量等级为Ⅳ级。
2.4. 水文情况
本工程根据钻探揭露，场区在钻探揭露深度之内未见地下水，地下水对结构有微腐蚀性，施工时可不考虑地下水影响。
2.5. 地下障碍物情况
本工程场地原为平房改造区域，地下管线相对简单，开挖前应向建设单位索取该地区的地下管线布置图，以供参考。开挖前应先将所有地下管线拆除或移走，并应要求建设单位出具地下已无障碍物的书面证明。
3. 施工安排
3.1. 任务划分
本工程机械挖土、护坡由中冶地勘岩土工程总公司进行施工，人工清槽、钎探由总包单位施工。
3.2. 施工组织
项目经理:
技术负责人：张凤飞
生产负责人：汤甫
质量负责人：汤卫星
安全负责人：汤荣
文施负责人：尹国文
工 长：凌培岳、唐良东
资 料 员： 王辉
测 量 员：陆卫兵
3.3. 施工协调
各栋号施工计划，施工进度，施工项目均由项目部进行整体协调并按照施工组织设计组织生产，解决施工中出现的问题。
3.4. 施工方式
土方开挖工程施工采用机械挖土，人工配合的方式进行；清槽采用人工清槽，严禁扰动基底土。
3.5. 总体施工顺序
由南向北逐次开挖，不影响施工进度，缓解窝工到来的压力。
3.6. 施工工期
由于在挖土过程中会出现很多未知因素工期大约是，2011年5月5日——2011年5月25日。

3.7. 技术准备：
（1） 全面调查施工现场范围内的地上地下障碍物，制定排障计划及处理方案并加以实施，对于影响工程土方开挖的建筑物及其他设施与有关部门及时协调确保工程施工顺利进行。
（2）根据建设单位、测绘院提供的建筑红线、控制桩、水准点和施工图纸进行测量放线，基坑开挖范围内的所有轴线桩、水准点都要引出机械施工活动区域以外，并设置有效的保护措施（在控制桩的四周用砖砌进行保护）。根据轴线桩、施工图纸，在挖土前测放基坑开挖线。
（3）熟悉图纸，做好技术交底。
3.8. 施工准备
（1）施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要进行加固或加宽等准备工作。
（2）夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
（3）及时办理夜间施工许可证。
（4）协调好施工车辆的进出车次，做好各项防止扰民措施。
3.9. 机具准备
反产挖掘机：4台；
自卸翻斗车：20辆；
轻便探触打钎机：4台。
手推车：10辆 ；
平锹：40把；
尖锹：20把。
3.10. 人员准备
土方开挖配合人员安排40人。
4. 主要施工方法及措施
4.1. 施工流程
1、 施工流程：
基槽放线→验线→挖第一步土层→做护坡→挖第二步土层→做护坡→验槽→清槽→下道工序。
4.2. 施工测量
⑴ 施工要求：依据施工建筑图、结构图及测绘院的楼座钉桩成果报告，按照项目部绘制的基坑施工平、剖面图引测、放线。
⑵ 仪器选用：配备J2经纬仪1台，DS3水准仪3台，50m钢尺3把（所用仪器及钢尺均应在有效检测期内）。
⑶ 平面控制：基础施工时，依据测绘院给定的楼座四角角桩及图纸轴线，按照测量放线方案的要求设置纵横控制轴。
开挖前要将基坑上口、下口尺寸线放出，白灰线洒完后，及时请监理验线，填写报验单。
当土方开挖至设计标高时，应将建筑物的基础边线在槽底放出，以检查基底尺寸是否符合设计及施工要求。
⑷ 高程控制：根据高程成果报告将高程点引至槽边做好引桩保护，土方挖掘时应将高程及时向下传递，高程传递采用水准仪配合塔尺进行。
当土方将要挖到设计标高时，应在边坡转角处钉入距槽底标高1.0米的木方，木方入土深度应大于30cm，木方上钉小铁钉，用以控制挖土深度。槽底控制标高点不应少于3点，每次使用前应相互校核，校核合格后方可使用。
4.3. 土方开挖
（1） 开挖基坑时，应合理确定开挖顺序、路线及开挖深度。开挖顺序见附图。
（2） 车库及主楼开挖放坡按1：0.3放坡，地下室外侧预留1.2米操作面。
（3） 反铲挖土机开挖基坑时，采用端头挖土法：挖土机从基坑的端头以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土。
（4） 基坑挖到距槽底300mm时，停止机械挖掘，采用人工挖除的方法施工，人工挖除至槽底标高上100mm，余下的土层待验槽通过后在用人工清走。人工配合挖土时，应及时将挖除的土运至挖掘机的作业半径内，由挖掘机装运出场。
（5） 在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方。
（6） 挖土时，先将上层杂填土挖走，下部好土（要黄土，不要沙子）留在场区内30000m3（虚方），用以肥槽回填土，回填土堆放在11区内。
（7） 在开挖过程中，应随时检查槽壁和边坡的状态。根据土质变化情况，应做好基坑的支撑准备，以防坍陷。
（8） 边坡上口外800mm处砌宽240mm高300mm的档水墙，防止雨水流入坑中，挡水墙外侧向外作2%坡度排水。
（9） 在基坑四周应做好防护栏杆，高度1200mm。
（10） 所有的集水坑及电梯井开挖均参照04G101—3施工
4.4. 护坡
本工程采用土钉墙喷射混凝土护坡，施工方法详见边坡支护施工方案。
4.5. 清槽
（1） 验槽通过后，应立即进行清槽。
（2） 清槽时首先在槽底钉入短钢筋棍，纵横间距均为3米，然后在短钢筋上抄出距槽底的标高，以+0.30米为宜，然后在钢筋上挂好纵横和对角控制线，用以控制槽底标高。
（3） 基坑中留出1米宽行车马道，马道上垫竹胶板用以行车，避免车腿和车轱辘轧翻基底土质，清槽的土用小推车推到槽边，集中运出基坑。
4.6. 监测
在护壁翻边上，距基槽300mm处做出坡壁观测标记，每天上午进行坡壁位移观测，做好观测记录，直到回填土完毕，发现问题及时上报。
5. 质量标准、质量通病预防及验收
5.1. 土方开挖质量标准
项
序
项目
允许偏差或允许值
主控项目
1
标高
±50
2
长度、宽度
+200，-50
3
边坡
符合设计要求
一般项目
1
表面平整度
20
2
基底土性
符合设计要求
5.2. 质量通病及防治措施
5.2.1. 挖方边坡塌方（在挖方过程中或挖方后，边坡土方局部或大面积塌陷或滑塌）
产生原因：
    （1） 基坑（槽）开挖较深，未按规定放坡。
（2） 坡顶堆载过大或受外力震动影响，使坡体内剪切应力增大，土体失去稳定而导致塌方。
（3） 土质松软，开挖次序、方法不当而造成塌方。
    防治措施：根据不同土层土质情况采用适当的挖方坡度；坡顶上弃土、堆载，使远离挖方土边缘3～5m；土方开挖应自上而下分段分层依次进行，并随时做成一定坡势，以利泄水；避免先挖坡脚，造成坡体失稳；相邻基坑（槽）开挖，应遵循先深后浅，或同时进行的施工顺序。处理方法，可将坡脚塌方清除，做临时性支护（如堆装土草袋设支撑护墙）措施。
5.2.2. 超挖（边坡面界面不平，出现较大凹陷）
    产生原因：
    （1）采用机械开挖，操作控制不严，局部多挖。
    （2）边坡上存在松软土层，受外界因素影响自行滑塌，造成坡面凹洼不平。
    （3）测量放线错误。
    防治措施：机械开挖，预留0.3m厚采用人工挖土；加强测量复测，进行严格定位。
5.2.3. 基坑（槽）泡水（地基被水淹泡，造成地基承载力降低）
    产生原因：开挖基坑（槽）未设排水沟或挡水堤，地面水流入基坑（槽）。
    防治措施：开挖基坑（槽）周围应设排水沟或挡水堤。
5.2.4. 基底产生扰动土
    产生原因：
    （1）基槽开挖时排水措施差，尤其是在基底积水或土壤含水量大的情况下进行施工，土很容易被扰动。
    （2）土方开挖时超挖，后又用虚土回填，该虚土经施工操作后亦改变了原状土的物理性能，变成了扰动土。
    防治措施：
    （1）土方开挖应连续进行，尽量缩短施工时间。雨季施工或基槽（坑）开挖后不能及时进行下一道工序施工时，可在基底标高以上留15～30cm的土不挖，待下一道工序开工前再挖除。采用机械挖土时，应在基底标高以上留一定厚度的土用人工清除。
    （2）严格控制基底标高。如个别地方发生超挖，严禁用虚土回填。处理方法应征得设计单位的同意。
5.3. 验收
5.3.1. 施工过程中应检查平面位置、标高、边坡坡度、排水，并随时观测周围的环境变化。
5.3.2. 土方工程施工中，应经常测量和校核其平面位置、水平标高和边坡坡度。平面控制桩和水准控制点应采取可靠的保护措施，定期复测和检查。
5.3.3. 验收挖方和场地平整时，应检查下列各项：
（1）基坑（槽）的中线位置、断面尺寸和标高。
（2）边坡坡度和边坡的加固。
（3）水沟和排水设施的中线位置、断面尺寸和标高。
（4）隐蔽工程记录。
5.3.4. 下列隐蔽工程，必须经过中间验收，并做好记录：
（1）基坑开挖竣工图和基土情况。
（2）对不良基土采取的处理措施（如换土、泉眼或洞穴的处理、地下水的排除等）。
（3）排水盲沟的设置情况。
5.3.5. 土方工程竣工后，应提出下列资料：
（1）土方竣工图，基坑平面图及其实际标高、洞穴和不良地质位置图。
（2）有关设计变更和补充设计的图纸或文件。
（3）施工记录。
（4）隐蔽工程验收记录和验槽记录。
（5）控制桩和水准点的测量结果。
（6）分项工程质量验收记录。
5.3.6. 土方开挖工程质量应符合6.1的规定。
6. 施工各项管理措施
6.1. 质量保证措施
⑴ 每道工序应按规范、按工艺施工，按程序报验。特别要做到施工前有报验审批，施工中有巡视，施工后有检查，严把质量关。
⑵ 由楼座定位桩引测主控轴线桩和高程点引测必须由本项目部测量放线人员施测。桩点保护好后要及时校核高程及平面主控轴线尺寸。
(3）施工中每天抽查两次预拌混凝土的配合比及坍落度测试，发现问题应及时向技术部门汇报。
(4)每栋楼桩孔孔位要求一次放出，一次检查，坡道下的桩位打完混凝土后可用桩间土重新堆积坡道，坡道处桩间土最后清运。
(5)严格控制回填用土的含水率，如雨后土质必须经晾晒后方可用做拌合土。拌合好的土随下肥槽随打夯，不得有未打夯的土留到第二天，预防雨后泡槽。
6.2. 安全消防措施
⑴ 对进场操作人员应统一进行安全消防教育，提高操作人员的安全意识，进入施工现场人员要佩戴安全帽，现场不得吸烟。
⑵ 认真执行安全操作规程，不违章作业，不违章指挥，减少安全事故隐患。
⑶ 施工期间安全员应认真进行巡视，发现不安全因素随时上报并采取有效措施。
⑷ 机械施工危险区域严禁站人。挖掘机回转半径内不得站人、行走、人员操作。
⑸带电设备应有漏电保护装置，电闸箱等设备电工负责使用、连接。使用小型电气设备时，应戴好绝缘手套，穿好绝缘鞋。
⑹ 夜间应有足够的照明。
⑺严禁在基坑上向下抛掷器物，基坑上口1.0m内不得堆放杂物，基坑3m内不得堆放重物。
⑻ 要保证充足睡眠，禁止酒后开车和疲劳驾驶。车辆应每天上下班进行检查，不能开带病车。
⑼ 注意观察坡壁情况，认真做好坡壁稳定性观测，发现问题及时上报。
⑽ 基坑四周设置1.2m高防护栏，密目网封严，立杆3m一根，护栏应有醒目标记。护栏内不得堆放重物。
⑾ 上下基坑人员应走之字马道，严禁沿马道向下传递材料、工具、物品等。
6.3. 文明施工措施
⑴ 施工现场道路、料场应做硬化路面，循环道路应做混凝土路面。其它部位均做3：7灰土100厚，夯实。
⑵ 施工现场应设专人进行洒水，洒水使用洒水车，使用沉淀池中的水，要求上午2次，下午2次。
⑶ 运土车辆出大门口处应设专人清理车轱辘和车辆所带余土，并用水冲洗车轱辘，大门前铺麻袋布，以免将现场泥土带出。
⑷ 大门口处做车辆清洗池，洗池与现场排水沉淀井相连，洗车水经二次沉淀后再利用。
⑸ 现场大门口及大门外50米范围内的马路应有专人清扫，对车辆带出的遗土清扫要及时。
⑹ 门口传达室兼做接待室，由生产部门负责接待解决遗留问题。
⑺ 现场材料要码放整齐，机械、车辆要停放有序。
⑻ 临建设施应牢固稳定，生活垃圾应有集中存放处。
⑼ 保持办公室、食堂、宿舍整洁干净。
⑽ 每天打扫厕所卫生，保持通风，排水畅通。
⑾ 四级以上的风时，停止土方挖掘工作。
⑿ 按照承德市建委第六阶段控制大气污染措施执行。
