酒店加固施工组织设计.doc

酒店加固施工组织设计

编制______________

审核______________

审批______________

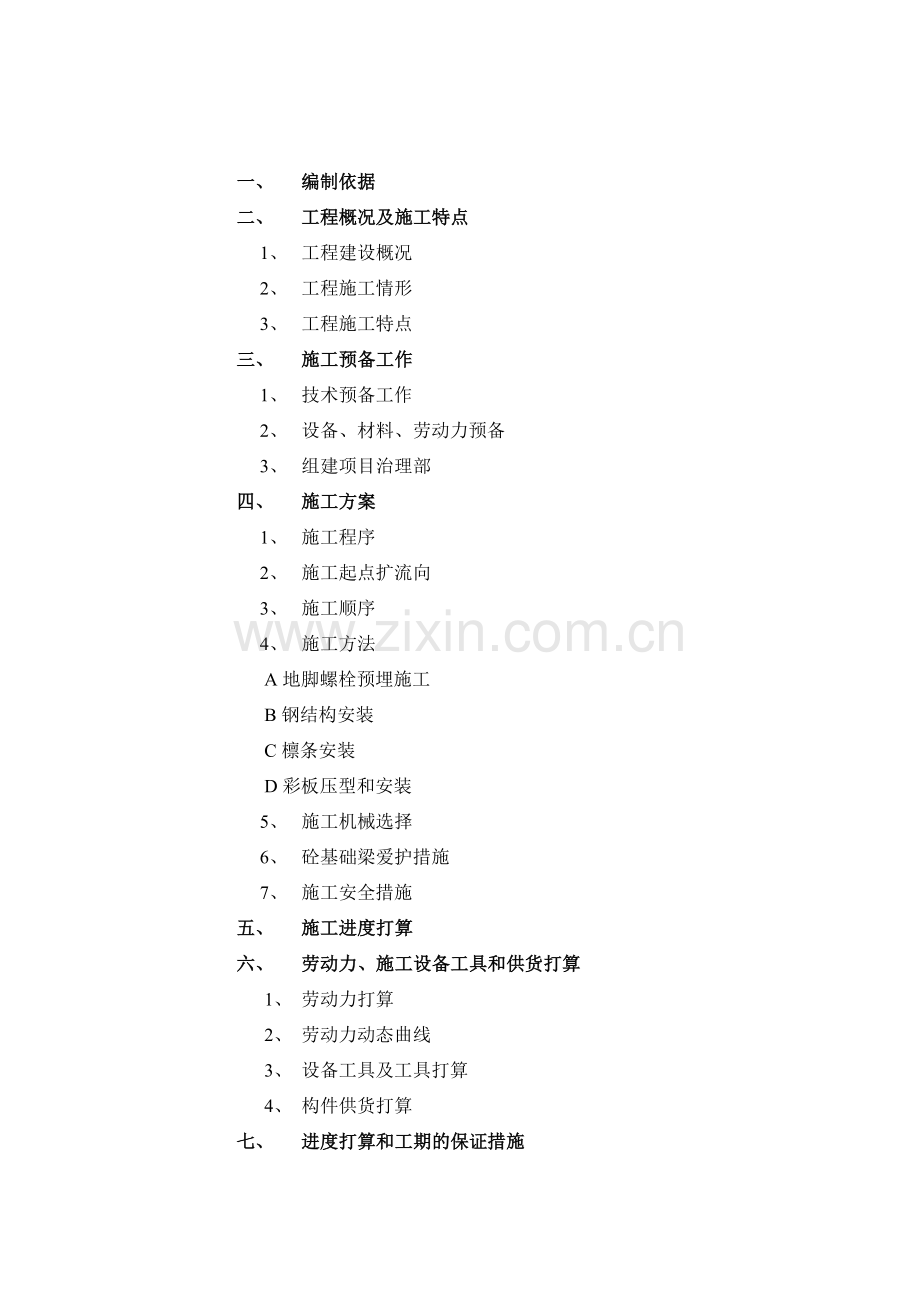

目 录

一、 编制依据
二、 工程概况及施工特点
1、 工程建设概况
2、 工程施工情形
3、 工程施工特点
三、 施工预备工作
1、 技术预备工作
2、 设备、材料、劳动力预备
3、 组建项目治理部
四、 施工方案
1、 施工程序
2、 施工起点扩流向
3、 施工顺序
4、 施工方法
A地脚螺栓预埋施工
B钢结构安装
C檩条安装
D彩板压型和安装
5、 施工机械选择
6、 砼基础梁爱护措施
7、 施工安全措施
五、 施工进度打算
六、 劳动力、施工设备工具和供货打算
1、 劳动力打算
2、 劳动力动态曲线
3、 设备工具及工具打算
4、 构件供货打算
七、 进度打算和工期的保证措施
1、 严格合同和进度打算治理
2、 对进度打算加强动态操纵和奖罚考核
3、 加强打算治理和和谐
4、 保证施工工期的要紧措施
5、 雨季施工措施
6、 高温季节施工措施
八、 对工程质量的保证措施
1、 质量目标
2、 质量保证组织机构
3、 应用质量标准
4、 运输、堆放要求
5、 安装中的质量操纵
6、 成品爱护措施
九、 安全治理及文明施工措施
1、 安全治理措施
2、 安全治理体系框架图
3、 施工现场消防治理体系
4、 施工用电要求与治理
5、 文明施工的保证措施
6、 现场主风、防雨、防雷保证措施
十、 施工平面布置图

一、 编制依据
1、 设计的施工图；
2、 国家《钢结构工程施工质量验收规范》GB50205-2001；
3、 我公司既往所从事类似工程的施工体会 。

二、 工程概况及施工特点
（一） 工程建设概况
本工程为天津松江生态建设开发扩建工程。
工程施工情形
1、 建筑设计特点
本项目要紧作为停车场间办公室使用
2、 结构设计特点
梁采纳H型钢，楼面采纳压型钢板及钢筋混凝土结构。
3、 建设地点特点
本地址位于天津宝坻
4、 施工条件
现场水、电、道路及场地“三通一平”情形差不多满足施工要求，构件和施工机械可通过公路运至工地。
（二） 工程施工特点：
本工程的施工特点是：钢构件全部由工厂加工，现场拼装、吊装，由于钢结构总量较大 ，构件数量多，为了文明施工及有打算的组织流水施工，因此施工中的关键问题是施工打算和材料进场打算的合理组织，同时由于施工面广和钢结构安装高空作业的特点，安全治理工作十分重要。

三、 施工预备工作
（一） 技术预备工作
1、 组织相关工程技术人员，认真熟悉施工图纸，按有关施工规范和合同内容编制施工手册。
2、 组织专业人员现场踏勘，按现场情形编制和调整施工进度打算、供货打算。
3、 组织和参加技术交底，不断完善施工方案。
（二） 设备、材料、劳动力预备
1、 对参加施工的各种设备进行爱护和保养，以确保施工需要，关于大型机械如吊机，与租赁公司洽谈租赁合约，保证按需进场。
2、 按施工打算排定有关材料、构件进场打算，并与材料构件供应单位做好和谐工作，对施工用料按规定作好检验、检查工作，以保证及时供货。
3、 按施工打算安排劳动力进场打算，选调有类似项目施工体会的人员进场，安排培训和安全技术交底工作。
（三） 组建本工程项目治理部
项目经理

施工经理

主任工程师

质检组

安全组

工程组

各施
工队
队长
质量检查员
测量技术员
施工三队
施工二队
施工一队

四、 施工方案
（一）施工方法
1、放线：
开始钻孔施工前，必须要将结构面清理洁净，由技术人员放线标明化学锚栓锚固点的钻孔位置，钻孔位置查标明后由现场负责人验线。
2、钻孔：
钻孔时严格按设计要求施工，钻孔时要尽量躲开原结构钢筋。钻孔周围灰尘清理洁净,用气泵、毛刷清孔，清刷完毕后，要使孔洞内最终达到清洁干燥。
3、清孔：
用洁净棉丝将清洁过的孔洞严密封堵，以防有灰尘和异物落入。
4、化学锚栓清理：
1）锚固用锚栓必须做好除锈清理，除锈长度大于锚固长度5㎝左右，锚固用锚栓的型号、规格要严格按图纸设计要求选用。
2）将所有处理完的锚栓堆放整齐，现场负责人检查清理工作，请监理验收。
5、锚固：
将注胶枪嘴插入孔内，缓慢将胶注入孔内，注胶量以锚栓插入后锚固胶将孔内填满，锚固胶从孔内溢出为准。依照植入深度（12d～15d，d为锚栓的直径）在处理好的锚栓除锈端做明显标记，然后插向孔洞，一边插一边向同一方向缓慢旋转，直至到过孔洞底部为止，现在应有锚固胶从孔洞内溢出。
6、成品爱护：
对埋植好的锚栓应做好爱护工作，以防在锚固用胶固化时刻内，锚栓被摇摆或碰撞。
7、验收：
埋植工作完成后，现场负责人按部位请甲方等相关部门对锚栓质量进行检查验收。

（二）钢柱安装
1、框架柱加强一、二、三、四的施工方法
1）先装包柱角钢在地面依据柱面实测数据进行拼装焊接；
2）每个柱由四个角钢包裹，将四个角钢分为两片进行；
3）利用植好的锚栓进行吊装就位；
4）将两片包柱角钢通过连接钢板进行对接；
5）安装柱底角钢，进行焊接，框架柱加强一、二、三、四安装完毕
2、框架柱加强五、六、七、八，新加柱的施工
1）在工厂内将加强用钢板依据化学锚筋的位置进行打孔、编号；
2）利用自制小型吊具进行吊装就位；
3）将四片钢板进行调整，无误后进行焊接；
4）焊接时采纳对角对称进行。
（三）钢梁安装
1、 起吊方法：依照钢梁重量、起重机能力、现场施工条件，利用工具式吊耳进行起吊见图2。

图2 钢梁吊装示意图
2 、校正：包括标高调整、纵横轴线和垂直度。
1） 标高调整：用一台水准仪架在梁上或专门搭设的平台上，进行每梁两面端的高程测量，将所有数据进行加权平均，算出一个标准值。依照标准值运算各点标高调整值。
2） 纵横轴线校正：用经纬仪将轴线引到柱子上，定出各梁中心线距轴线的距离，在梁顶面中心线拉一通长钢丝（或用经纬仪均可），用千斤顶和手拉葫芦逐根梁端部调整到位。
3） 垂直度校正：从梁的上翼缘挂锤球下去，测量线绳到梁腹板上下两处的水平距离。依照梁的倾斜程度（a≠aˊ）再次进行调整，使a=aˊ。纵横轴线和垂直度调整可同时进行见图3。

图3 钢梁垂直度校正示意图
（四）楼承板安装
1、 适用范畴
本工艺标准所指的压型金属板是指用于钢结构建筑的楼板的永久性支承模板。它既是楼盖的永久性支承模板，依照设计它还能够与现浇混凝土层共同工作，是建筑物的永久组成部分，适应称为结构楼承板。本工艺标准适用于结构楼承板的施工。
2、 执行标准及规范
《钢结构结构施工质量验收规范》GB50205-2001
《建筑用压型钢板》GB／T12755—91
3、差不多规定
压型钢板安装应在钢结构楼层梁全部安装完成、检验合格并办理有关隐藏手续以后进行，最好是整层施工。
压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥，及时安装，不宜在高空过夜，必须过夜的应临时固定。
压型钢板的几何尺寸、重量及承诺偏差应符合《建筑用压型钢板》GB／T12755 的要求。
高空施工的安全走道应按施工组织设计的要求搭设完毕。施工用电的连接应符合安全用电的有关要求，严格做到一机、一闸、一漏电。
4、安装示意图

（五）质量操纵
1、 应依照构件重量通过运算选择合适的吊装机械和索具，并列出构件最大重量、最远距离与吊装机械起重能力之间的相互关系，严防发生安全事故。
2、 安装的测量校正、高强螺栓安装、负温下施工及焊接工艺等，应在安装前进行工艺试验或评定。
3、 安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。
4、 安装时，必须操纵屋面、楼面、平台等的施工荷载，施工荷载和冰雪荷载等严禁超过梁、桁架、楼面板、屋面板、平台铺板等的承载能力。
（六）质量标准
1、 钢构件应符合设计要求和施工验收规范的规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。检查方法：用拉线、钢尺现场实侧或观看。
2、设计要求顶紧的节点，接触面不应少于70％紧贴，且边缘最大间隙不应大于0.8 ㎜。检验方法：用钢尺及0.3㎜和0.8㎜厚的塞尺现场实测。
3、单层钢结构主体结构的整体垂直度和整体平面弯曲的承诺偏差应符合表5.1规定。检验方法：采纳经纬仪。
表5.1 整体垂直度和整体平面弯曲的承诺偏差（mm）

项目
承诺偏差
图例
主体结构的
整体垂直度
H/1000，且不应大于25.0

主体结构的
整体平面弯曲
L/1500，且不应大于25.0

4、钢柱等要紧构件的中心线及标高基准点等标记应齐全。
检查方法：观看检查。
5、钢柱安装的承诺偏差符合表5.2 的规定。
检验方法：见表5.2。
表5.2钢结构中柱子安装的承诺偏差（㎜）
项目
承诺偏差
图例
检验方法
柱脚底座中心线对定位轴线的偏移
5.0

用吊线和钢尺检查
弯曲矢高
H/1200,且不应大于15.0

用经纬仪或拉线和钢尺检查
6、 现场焊缝组对间隙的承诺偏差应符合表5.3的规定。
检验方法：尺量检查。
表5.3 现场焊缝组对间隙的承诺偏差（mm）
项目
承诺偏差
无垫板间隙
+3.0 / 0.0
有垫板间隙
+3.0 / -2.0
7、钢结构表面应洁净，结构要紧表面不应有疤痕、泥沙等污垢。

（七）施工机械选择
1、运输机械
构件的运输由结构制造单位完成，最长构件托架梁长18米，其余构件多为4～9米，运输汽车的长度应以16米长平台车为主。
2、起重机械的选择
钢结构柱单件最大重量约为2.6吨 ，拼装屋面梁最大重量约为4吨，托架最重约3吨，吊装最大高度约为18米。
由于工程量较大，施工面广，因此选用汽车起重机.现拟选用QY16型和QY25型汽车起重机作为高跨结构吊装的要紧起重设备。QY12型汽车吊作为低跨和平台结构的要紧起重设备。
附QY12、QY16、QY25型汽车起重机要紧技术参数。
QY12型: (支腿全伸、侧向和后向作业)

工作幅度
(m)
差不多臂(8.6m)
中长臂(14.8m)
全伸臂(21m)
起重量
(t)
起升高度(m)
起重量
(t)
起升高度(m)
起重量
(t)
起升高度(m)
3
12
8.61

4
9.93
7.98

4.5
9.06
7.59
6.42
14.76

5
8.35
7.13
5.89
14.53

5.5
7.6
6.59
5.39
14.30

6
6.83
5.94
4.98
14.04
4
20.81
7
5.42
4.92
4.30
13.44
3.60
20.42
8

3.77
12.73
3.21
19.97
9

3.34
11.88
2.82
19.46
10

2.92
10.86
2.51
18.88
11

2.46
10.86
2.51
18.88
12

2.09
7.99
2.01
17.47
13

1.79
5.64
1.67
16.63

QY16型:(支腿全伸、侧向和后向作业)

工作幅度(m)
主臂长（m）
主臂+副臂
9.8
16.65
23.5
23.5+7
起重量
(t)
起升高度(m)
起重量
(t)
起升高度(m)
起重量
(t)
起升高度(m)
起重量
(t)
起升高度(m
3.75
16
9.6

4
14.5
9.5

4.5
12.75
9.2

5
11.6
8.8
9.5
16.6

6
9.3
7.8
7.8
16

7
7
6.6
6.75
15.5
5
23

8
5.35
4.8
5.6
14.9
4.3
22.5

9

4.5
14.2
3.8
22.2
2
29.7
10

3.6
13.3
3.4
21.6
1.9
29.4
12

2.5
11.2
2.5
20.4
1.55
28.5
14

1.9
19
1.3
27.4

QY25型:(支腿全伸、侧向和后向作业)

工作幅度(m)
主臂长（m）
差不多臂10.2m
中长臂17.6m
最长臂25m
起重量
(t)
起升高度(m)
起重量
(t)
起升高度(m)
起重量
(t)
起升高度(m)
3.2
25
10

3.5
25
9.83
15.8
17.75

4.0
23
9.55
14.3
17.60

5.0
19
8.86
12.1
17.25
9.60
25
6
15
7.96
10.4
16.84
8.20
24.7
7
12.35
6.79
9.1
16.35
7.10
24.4
8
10.20
5.10
8.0
15.77
6.20
24
10

6.4
14.34
4.90
23.1
12

4.93
12.38
4.00
22
14

3.75
9.59
3.30
20.6

（八）施工安全措施
1. 一样安全保证措施
a) 认真贯彻执行国家颁布的《建筑安装工人安全技术操作规程》和《建 筑机械使用安全技术规程》，做好施工中的安全工作。
b) 严格执行建设部颁发的《建筑施工现场安全检查评分标准》和《建筑施工现场临时用安全技术规范》，做到安全文明施工。
c) 建立工程项目安全领导小组，以项目负责人为首，下设现场安全员及施工队兼职安全员，负责检查督促安全生产治理，要求全体职员人人讲安全，个个管安全。
d) 做好现场安全标记，建立安全警示牌及停电牌。
e) 建立班前、班中、班后安全小结制度，让职员牢固树立安全意识。
f) 建立高度集中统一，灵活可靠的指挥系统，吊装过程中有专人统一指挥。
g) 施工人员在开始工作前要检查新用机具、工具、安全带及临地设施的使用情形，若有隐患及时整改。
h) 起重、吊装人员必须持证上岗，挂钩操作前要检查吊环、吊钩、钢绳等吊具，并明确指挥信号。
i) 气割、电焊工作区域上下周围应清除易燃易爆物品，并配置灭火消防器材。
2. 专门安全技术措施
a) 所有参加高空指挥、作业人员不得有恐高症、心脏病、高血压等。
b) 高空指挥、作业人员必须系安全带，穿防滑绝缘鞋，戴安全帽，风沙较大时需戴风镜。
c) 使用的脚手架、木板等必须捆扎牢固；爬梯上部要与结构件绑牢下部要有防滑装置；操作平台要放稳并与结构件相连。
d) 所有带上高空的工具及焊条头、废料块等需装进工具包，不得随意坠落或乱扔，也不得随意散放在构件上，以免坠落伤人。
e) 结构起吊过程中，吊机吊杆下不许站人，各构件在没牢固时不许随意松开吊索。
f) 检查吊机作业处地面回填土是否压实，在吊机支腿时，支腿下要放置大面积的垫板，以防吊重时支腿下沉，严格按起重规程起吊构件，防止发生吊机倾覆事件。
g) 下雨天及大风天不得上高空作业及带电作业。

五、 施工进度打算

工期为180天，包括钢结构制作和安装工作，由于工程量大，工期短，因此制作与安装需要搭接施工。

六、 劳动力、施工设备工具和供货打算
（一）劳动力打算表
序号
工种
数量
工作内容
1
吊车司机、起重工
12
卸货、吊装
2
电 工
2
现场用电
3
测量放线工
4
测量、放线
4
焊 工
4
预埋、天沟焊接
5
安装铆工
18
结构安装
6
辅助工
20
结构安装
7
治理人员
4
现场施工治理

合 计
64

（二）劳动力动态曲线表

劳动力（人）
70
60
50
40
30
20
10
（天）
1 3 4 5 6 7 8 9 10 11 12 15

（三）设备工具及工具打算
序号
工具名称
数量
序号
工具名称
数量
1
16T/25T汽车吊
各2台
9
水准仪
2台
2
12T汽车吊
2台
10
经纬仪
2台
3
麻绳∮16mm
300米
11
大小手锤
10把
4
细麻绳∮11mm
100米
12
扭矩扳手50NM
4套
5
∮11钢丝绳
100米
13
36-48梅花或开口扳的
20把
6
电焊机220V
4台
14
17-19梅花或开口扳手
20把
7
电焊工具
4套
15
电动扳和
4台
8
氧割工具
2套

七、 进度打算和工期的保证措施
一） 严格按施工进度打算治理
1． 工期治理
依照项目总打算以及节点工期的要求编制单项施工进度打算，以节点完成为目标对总工期进行操纵，从而使总工期处于可控状态。
2． 确保人员、设备的投入
2.1 加强对设备的管、用、养及动态治理。
2.2 只要工程需要，就保证设备的使用和投入。
2.3 严格遵守机械设备安全技术操作规程，使用中不得超载使用，或随意扩大使用范畴。
2.4 组织强有力的项目经理班子，抽调体会丰富的施工技术人员、工人，组建一个善于治理，能打硬仗的施工队伍，并做到如工程需要，随时增加施工人数。
二） 对进度打算加强动态治理
1． 依照工程进度情形，项目经理部对工期随时进行动态治理，对项目工期打算加强调度，做好资源配置治理，并要紧对以下几个方面进行治理：
A． 劳动力动态治理
B． 机械设备的动态治理
C． 材料的动态治理
D． 项目资金的动态治理和操纵
2． 对时期目标和工序进行奖罚考核，及时完成时期目标和工序任务的进行奖励，未及时完成任务的要分析缘故并进行处罚。
三） 加强打算治理和和谐
1． 遵照总工期要求编制工程进度打算和分时期进度打算，各施工作业队确认的进度打算，必须纳入总工期要求制定的，工程总进度打算和分时期打算操纵中。
2． 详细制定工序完成打算，按工程量分解周打算、月打算，并进行动态操纵。
3． 对打算目标进行分解，落实到人。做好检查工作，对未完成打算任务的及时研究计策，采取措施。
4． 加强工序及人员方面的和谐。
5． 加强与业主、监理及其他施工单位的和谐。
四） 保证施工工期的要紧措施
1、 以打算完成日期为操纵点，倒排预备时期打算、工厂生产进度打算和运输周期打算，确保准时进场。
2、 要求钢结构成品的包装发运做到分批次全数量配套，配套的批次与事先确定的钢结构现场安装施工顺序和时期划分相一致。配套批次钢结构成品的发运日期与钢结构现场安装施工进度相和谐。
3、 按进度打算和形象打算设要紧操纵点，严格按进度打算施工，在日打算没有完成时必须及时分析缘故，采取措施补偿。
4、 现场施工人员加班加点作业，条件具备实行二班制作业。每时期钢结构的安装施工作业确保在白天进行，垂直运输上料施工作业尽可能安排在夜间进行，以力求不占用白天钢结构安装作业时刻。
5、 做好安全施工和质量治理工作，排除一切因安全和质量问题而阻碍施工作业正常进行的可能。
6、 与其他施工单位建立良好的协作关系，幸免施工中矛盾和冲突的发生，原则是钢结构工程施工安排服从总体施工安排，钢结构工程安装施工进度满足本工程的总体施工进度要求。
五） 雨季施工措施
1． 紧密注意天气预报，把握气象资料，以使现场及早作好施工安排和措施。防止恶劣气侯突然突击对施工造成不利阻碍。
2． 雨天不准露天进行电焊、气割作业；大风大雨天气停止吊装作业和高空作业。
3． 雨天禁止防腐涂装施工。
4． 给每位施工人员配备雨衣、雨裤，遇小雨天气时，做到小雨天气安装施工作业照常进行不间断。
六） 高温季节施工措施：
1． 作好施工人员的防暑降温工作，供应解暑的清凉饮品和盐水。备好常用药品。
2． 调整作息时刻，高温期间工和时刻安排为：上午6：00～11：00，下无15：00～19：30，专门情形除外。
3． 由于体力劳动强度较大，应适当安排工间休息。
4． 由于温度对钢结构有一定阻碍，因此焊接时刻安排在上午10时往常和下午4时以后。
5． 在高温顺高空条件下作业，应切实作好安全巡查，安全防护工作。

八、 对工程质量的保证措施
一） 质量目标
工程质量目标：主体钢结构安装合格，力争市优工程。
二） 质量保证组织机构
项目经理

质量经理
主任工程师

工程部
质检组

质量安全员
材料员
仓管员
施工员
质检员
检验员
计量员
测量员

依照工序和工种的分工，对参加本工程项目的人员依照岗位的情形，实施全员质量操纵责任制。要紧岗位和工种质量责任制如下：
A． 技术员、施工员的质量操纵
B． 施工队长、班组长的质量责任制
C． 材料员的质量责任制
D． 质量经理的质量责任制
三） 应用质量标准：
1、 钢结构设计规范 GBJ17-88
2、 钢结构工程施工质量验收规范 GB50205-2001
3、 建筑钢结构焊接技术规程 JGJ81-2002
4、 涂装前钢材表面锈蚀等级和除锈等级 GB8923-88
5、 钢结构防腐涂料应用技术规范 CECS24-90
6、 建筑工程质量检验评定统一标准 GB50300-2001
7、 钢结构高强螺栓连接的设计、施工及验收规程 JGJ-82.91
四） 运输、堆放要求
1、 钢构件应依照钢结构的安装顺序打算，分单元成套供应。
2、 运输绑扎应保证构件不产生变形,不损害涂层,安装前必须按技术文件检验，变形及涂层损害必须在安装前处理终止。
3、 钢构件存放场地应平坦结实，无积水。应防止存放时被压坏和变形。
五） 安装中的质量操纵
1、 基础验收和复核。保证支承、支座和地脚螺栓的位置、标高等符合规范要求，并将有关部门数据标注在基础表面。
2、 钢柱安装和校正。按图纸要求进行基础放线，钢柱底座安装十字线在安装时要与所放的基础线重合，用经纬仪和水准仪校正柱的垂直度和标高。垫板数量和规格应符合呆求且应与柱底权电焊牢固。
3、 屋面梁安装和校正。在安装第一片梁时，松钩之前作初步调整，就位后用揽风绳对其垂直主和侧弯进行调整；第二片梁安装就位后，赶忙安装支撑系统和部分檩条，校直钢梁，拧紧连接螺栓以固定该单元形成稳固的刚架系统。以该单元为标准框架安装以后的屋面梁，边安装边校正。
4、 连接和固定。构件的连接接头须经检查合格后才能紧固和焊接；每人螺栓两个以上的垫生，螺栓孔不得随意气割。高强度螺栓应配套使用，安装时不得强行敲入，构件的摩擦面应保持干燥，不得雨中作业。当天安装的高强度螺栓当天应张拧完。
六） 成品爱护措施
1、 成品爱护安排专人负责，对运输堆放、拼装、吊装及以完成部分进行有效爱护，确保整个工程的质量及工期。
2、 成品爱护的实施措施
（1） 防止变形措施
构件在运输、堆放及吊装过程中，搁置点吊点的选择均须通过运算确定，确保各构件内力及变形不超出承诺范畴。运输、转运、堆放、拼装、吊装过程中应防止碰撞、冲击而产生局部变形，阻碍构件质量。
（2） 禁止随意割焊
施工过程中，任何单位或个人均不得任意割焊。凡需对构件进行割焊时，均须提出局部缘故及割焊方案，报监理单位或设计院批准后实施。
（3） 防止涂破坏
所有构件在运输、转运、堆放、拼装及安装过程中，均需轻微动作。搁置点、捆绑点均需加软垫。
（4） 成品爱护交接检
进行下道工序施工的单位在施工前必须对已完成的成品进行爱护，在施工过程中要防止成品、半成品损坏或污染。上道工序必须及时向下道工序办理成品交接手续。

九、 安全治理及文明施工的保证措施

一）、安全治理的措施
1、 安全治理体系（见安全治理体系图）。
2、 安全文明施工目标：争创安全工地、文明工地、确保无伤亡事故、无设备事故、无火灾事故。
3、 安全治理制度：
（1） 建筑机械操作按《建筑机械使用安全技术规程》（JGJ33—86）；
（2） 标准化治理按《建筑事故安全检查评定标准》；
（3） 各工种作业按《建筑安装工人安全技术操作规程》施工，专门工种必需持证上岗。
4、 安全工作重点部位：钢结构安装；屋面杆件安装；脚手架；施工用电。
5、 安全措施：
（1） 强化安全意识，坚持每天的班前会；
（2） 设专职安全员，开工前进行安全交底并填卡，加强对安全生产的监督和检查；
（3） 按现场标准化治理规定和施工平面图布置各项施工设施、机具、材料和设备应合理按照总平面图布局堆放，料堆应挂名称、品种、规格等标牌，建筑垃圾堆放也应做到堆放整齐，易燃易爆物品应分类堆放，施工中应做到工完场地清，保持场容整洁、不准乱堆乱放；
（4） 安装、切割工作进行之前应对脚手架、机器电源等进行安全检查，对施工现场的“四口五临边”均应采取安全防护措施，安装操作平台、脚手架搭设牢靠，脚手架搭设应有设计方案，搭设完成脚手应体会收，验收合格后挂合格牌。严格按照国标JGJ59—99有关规定做到施工不扰民。
（5） 立体作业施工时，要有可靠的隔离措施，上面作业人员不得向下或向上抛物、登高作业人员应使用可靠的安全爱护用品，必须要戴安全带，防止坠落发生意外事故。严格按照国家标准做好“三宝”—安全帽、安全带和安全网，“四口”—通道口、预留洞口、楼梯口、电梯口的防护检查工作。
（6） 6级以上大风等不利天气禁止高空室外作业。
（7） 施工机械及用电设备实施专人治理制度。施工机具的使用必须符合安全标准。专门工种必须持证上岗。
（8） 吊装作业应设立警界线，禁止任何车辆和非施工人员进入区内，施工人员严禁在起重臂和起吊物下通过和逗留。严格执行吊机操作规程，不超负荷作业，垫实支腿，以防吊机倾覆。
（9） 所有电气设备和线路应绝缘良好，装设漏电爱护装置，且有可靠的接地。
（10） 随时检查机具、绳索、地锚等，显现问题及时更换和解决。
（11） 各类作业人员要严格遵守《安全操作规程》和现场施工纪律。

二）、安全治理体系框架图

项目
工程师
编制安全技术方案、安全设施、设备验收、专门施工、安全交底
项目经理
制订有关安全规章制度监督指导安全措施贯稳落实安全奖惩工作
施工员
安全员
机管员
材料员
易燃物品、材料保管、安全劳防用品的发放使用
施工生产安全交底、施工过程安全监督、各班组的安全教育
安全检查监督整改、职工违章教育处理、专门施工安全交底
机电设备检查保养修理机电安全有用制度落实组织对机械设备验收
相关施工单位
遵守安全生产六大纪律
加强自我爱护意识
听从治理人员指挥
三）、施工现场消防治理体系
消防器材的配备更新

防

火

员
重点部位
消防检查监督、制度落实

配电间木工

重点部位消防工作培训义务消防员

防火安全检查、复查

安

全

员

项目部
职工违章教育处理

宣传、教育、工作

现场
班组防火安全交底

公共设施
施

工

员

宿舍办公
三级动火制度审批

食堂、浴室
消防隐患落实制度

义务消防员
班组防火宣传工作

宿舍防火监督

执行防火整改意见

四）、施工用电安全技术要求与治理
1、 配电设备安装做到横平竖直，牢固平稳，接地可靠。
2、 线路敷设前，通过现场勘测，选择最经济合理的路径，保证施工和爱护方便。
3、 施工用电设备的配电箱，设置在便于操作的地点，以防一旦发生事 故，能迅速拉闸切断电源。
4、 夜间施工必须使工作面上有足够的照度，以保证工程质量与人身安全。
5、 露天场所安装的照明灯具采取防水措施。
6、 架空线路相互交叉时，不同线路导线之间最小垂直距离≥1m。线路导线与地面的距离要符合规定及施工要求。
7、 照明线路布置整齐，相对固定。室内安装的固定式照明灯具安装高度不低于2.5m，室外安装的照明灯具安装高度不低于3m。
8、 现场办公室、宿舍、工作棚内的照明线路，除橡套软电缆和塑料护套线外，均固定在绝缘子上，并分敷设，穿过墙壁时套好绝缘管。
9、 各种电气设施安排专人定期进行巡视检查，并作好相应记录。
10、 接引电源工作，必须由爱护电工进行，并设专人进行监护。
11、 施工用电完毕后，由施工现场用电负责人通知爱护电工进行拆除。
12、 严禁非电工拆除电气设备，严禁乱拉乱接电源。

五）、文明施工的保证措施
1、 场容场貌治理
施工现场的场容治理，必须实行划区域分块包干，负责区必须挂牌示意，生活区治理规定挂牌昭示全体。
制定施工现场生活卫生治理、检查、评比考核制度。
施工现场的治理流程按照下图执行。
开 始

规划设计

通 过

`
实 施

奖 励
检查
检 查

通 过

奖 励

结 束
交 工

2、 图牌和广告栏的治理
对安全生产作业工作必须上墙，做到七牌一图。
现场必须布置安全生产标语和警示牌，做到无违章。
施工区、办公区、生活区应挂标志牌，危险区设置安全警示标志。
在要紧施工路口设置交通指示牌。
3、 临时道路的治理
进出车辆门前派专人负责指挥。
现场施工道路要畅通，定期清扫。
做好排水设施，场地及道路不得积水。
开工前必须做好临时便道，临时施工便道路面必须高于路面，道路外侧设置排水沟。
4、 材料堆放治理
各种设备、材料应远离操作区域，并不准堆放过高，防止倒坍伤人。
进场材料严格按场布图指定位置进行规范堆放。
材料堆放必须按场布图严格堆放，严禁乱堆、乱放、混放。专门是严禁材料堆靠围墙、广告牌后，以防受力造成倒坍等意外事故。
5、 临时办公室、食堂、厕所、工人宿舍的治理
临时办公室、食堂、厕所、工人宿舍的搭设标准、要求按有关要求规定执行。
制定“办公室及宿舍卫生治理制度”，使施工现场做到卫生整洁。
办公室、宿舍通风、明亮、设有盥洗设施。
生活区和施工现场设有男女厕所、浴室，厕所为蹲位，水冲式，污水排入化粪池。浴室设淋浴设施，保持清洁，排水畅通，有专人治理。
生活区设置食堂，提供工人与治理人员的伙食。并按食品卫生法要求执行，用餐统一在食堂进行。
宿舍内严禁私接电源插座或使用大功率电器，施工安全部定期进行检查监督。
6、 施工垃圾清除
项目部严格对施工班组进行清洁考核工作，作到奖优罚劣。确保清洁工作做到随到随清，谁做谁清。
现场建筑垃圾必须采纳有围护的堆放，做到及时外运处理，保持文明、整洁。
7、 治安治理措施
7.1 服从业主在社会治安、综合治理、打算生育、交通治理、环境爱护等方面的治理规定。并与相关合作单位签定治安责任协议书。
7.2 所有人员进入现场须佩带胸卡，非本工程人员进入门需登记，通过门卫联系，待明确接待人员后才能进入。
7.3 工作人员不得在工地内酗酒或酒后进工地工作，不得携带违禁品进入，以爱护财产和人员安全。
7.4 材料运输车辆装卸完毕后，应赶忙驶离现场，停至指定停车场。
7.5 对施工现场的贵重物资、重要器材和大型设备，要加强治理，严格有关制度，设置防护装置和报警设备，防止物资被哄抢，盗窃破坏。
7.6 广泛展开法制宣传和“四防” 教育，提高宽敞职工群众保卫工程建设和遵纪守法的自觉性。
7.7 工作人员仅限于工程指定区域内活动，非经许可禁止进入与本工程无关区域逗留。
7.8 经常开展以防火、防爆、防盗为中心的安全检查，填堵漏洞，发觉隐患及时采取预防措施，防止问题发生。

六）．现场防风、防雨、防雷保证措施
1、 每天派相关人员及时听取气象机关有关公布的台风、暴雨的预报，并提早报告项目经理或审查主管。
2、 台风、豪雨来临之前，必须采取预防措施。
检查钢结构及有关杆件是否安装到位，连接牢固。施工人员必须随时配带安全帽、安全带，预备手电筒、蜡烛等照明物品及雨衣、雨鞋等雨具。
3、 放置在室外不承诺雨淋的物品，应放置在仓库等室内。
4、 为防止雷击，易燃物品不应放在高处，以免落地造成灾难，在屋面作业的人员，为防止雷击，在檩条等钢支撑处，通过引下线至接地极，接地电阻不能低于4欧姆。

十、 施工平面布置图

工程名称：

建设地点：

建设单位：

设计单位：

监理单位：

施工单位：
