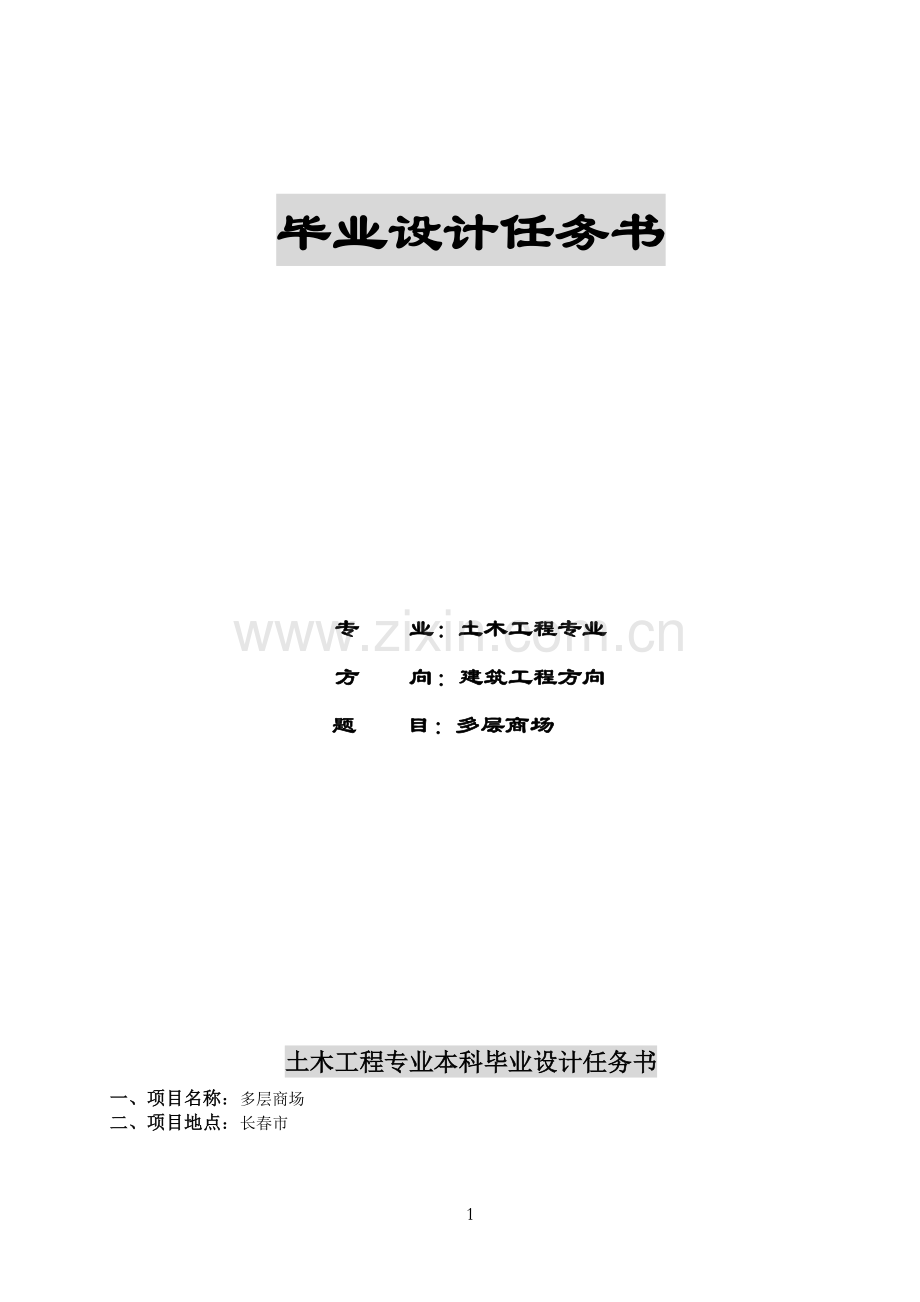

毕业设计任务书

专 业：土木工程专业
方 向：建筑工程方向
题 目：多层商场

土木工程专业本科毕业设计任务书
一、项目名称：多层商场
二、项目地点：长春市

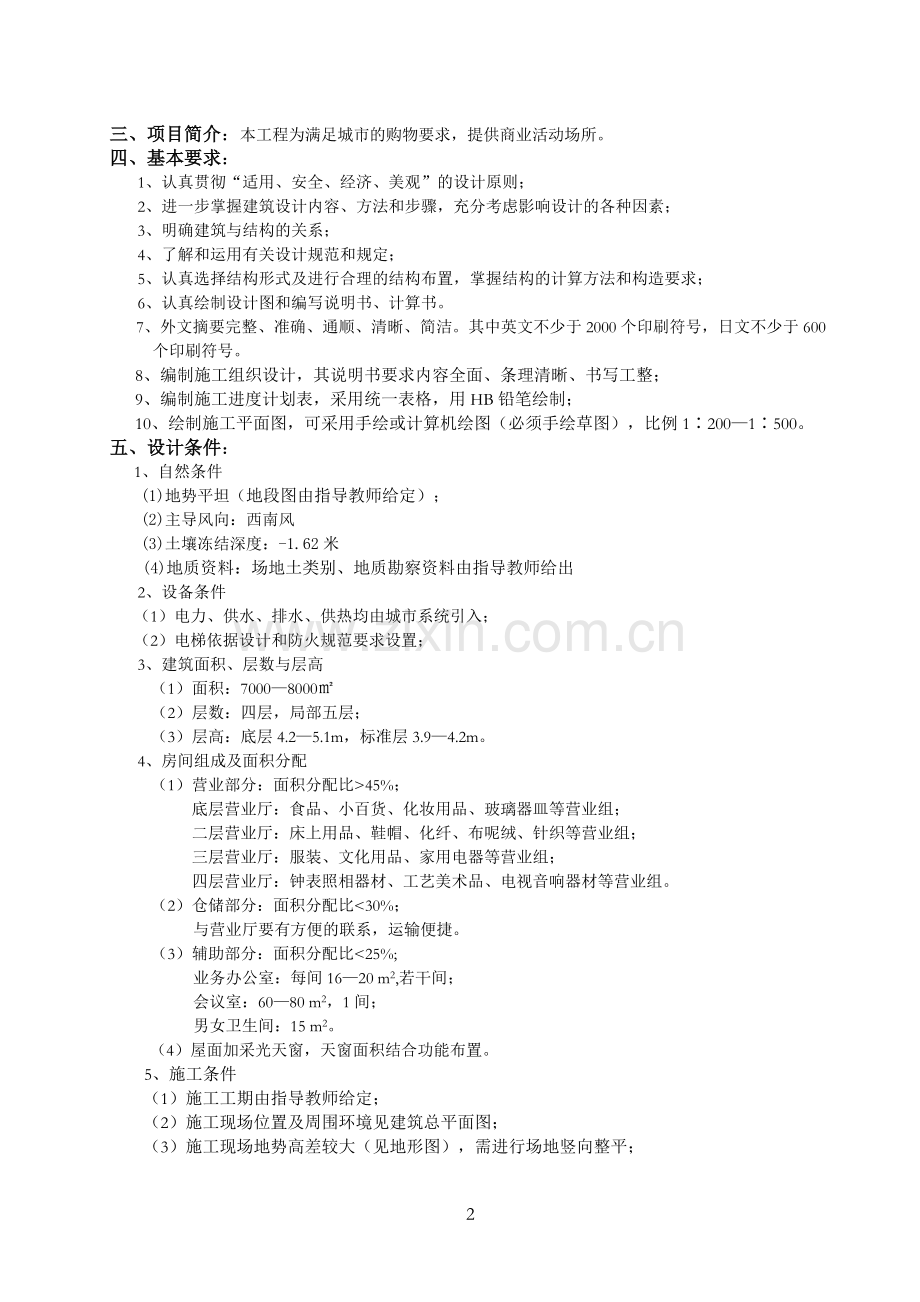

三、项目简介：本工程为满足城市的购物要求，提供商业活动场所。
四、基本要求：
1、认真贯彻“适用、安全、经济、美观”的设计原则；
2、进一步掌握建筑设计内容、方法和步骤，充分考虑影响设计的各种因素；
3、明确建筑与结构的关系；
4、了解和运用有关设计规范和规定；
5、认真选择结构形式及进行合理的结构布置，掌握结构的计算方法和构造要求；
6、认真绘制设计图和编写说明书、计算书。
7、外文摘要完整、准确、通顺、清晰、简洁。其中英文不少于2000个印刷符号，日文不少于600个印刷符号。
8、编制施工组织设计，其说明书要求内容全面、条理清晰、书写工整；
9、编制施工进度计划表，采用统一表格，用HB铅笔绘制；
10、绘制施工平面图，可采用手绘或计算机绘图（必须手绘草图），比例1∶200—1∶500。
五、设计条件：
1、自然条件
(1)地势平坦（地段图由指导教师给定）；
(2)主导风向：西南风
(3)土壤冻结深度：-1.62米
(4)地质资料：场地土类别、地质勘察资料由指导教师给出
2、设备条件
（1）电力、供水、排水、供热均由城市系统引入；
（2）电梯依据设计和防火规范要求设置；
3、建筑面积、层数与层高
（1） 面积：7000—8000㎡
（2） 层数：四层，局部五层；
（3） 层高：底层4.2—5.1m，标准层3.9—4.2m。
4、房间组成及面积分配
（1） 营业部分：面积分配比>45%；
底层营业厅：食品、小百货、化妆用品、玻璃器皿等营业组；
二层营业厅：床上用品、鞋帽、化纤、布呢绒、针织等营业组；
三层营业厅：服装、文化用品、家用电器等营业组；
四层营业厅：钟表照相器材、工艺美术品、电视音响器材等营业组。
（2） 仓储部分：面积分配比<30%；
与营业厅要有方便的联系，运输便捷。
（3） 辅助部分：面积分配比<25%;
业务办公室：每间16—20 m2,若干间；
会议室：60—80 m2，1间；
男女卫生间：15 m2。
（4）屋面加采光天窗，天窗面积结合功能布置。
5、施工条件
（1）施工工期由指导教师给定；
（2）施工现场位置及周围环境见建筑总平面图；
（3）施工现场地势高差较大（见地形图），需进行场地竖向整平；
（4）本工程处于长春市市区，所有建筑材料、构配件和施工机械均可经市区道路直接运抵现场；
（5）所有建筑材料、构配件均由施工单位购买，货源已经落实；
（6）施工单位的劳动力、施工机械和运输工具均能满足本工程的需要；
（7）施工现场应设置施工需要的搅拌站、加工棚、材料构件堆场及其他临时建筑物；
（8）施工现场内不设工人宿舍，工人在工地附近生活区居住；
（9）水源、电源已由建设单位引到施工现场附近，可直接引入现场。
六、设计内容：
（一） 建筑部分
1、要求完成
（1） 建筑平面功能布局；
（2） 建筑材料采用及建筑尺寸确定；
（3） 防水、防潮、保温等具体构造及做法；
（4） 建筑构造。
2、设计成果
（1） 总平面图、设计说明、门窗表、装饰材料做法表
（2） 底层平面图： 1：100（手绘）
（3） 标准层平面图： 1：100
（4） 剖面图（1~2个）： 1：100（手绘）
（5） 立面图（1个）： 1：100（正立面）
（6） 楼梯详图： 1：50
（7） 主要节点构造详图（3~4个）： 1：20（手绘）
（二） 结构部分
1、设计计算内容
（1） 根据已确定的建筑设计方案，按技术先进、经济合理、安全可靠、施工方便的原则选择主体结构承重体系，主体结构要求采用钢框架结构，楼板采用现浇混凝土楼板；
（2） 完成结构平面布置；完成结构截面估算。
（3） 确定框架结构的计算简图，选取一个具有代表性的计算单元，确定计算模型，计算相应的参数；
（4） 荷载的汇集计算：包括竖向恒载、竖向活载、水平风荷载、水平地震作用计算；
（5） 框架内力组合：按最不利内力情况，进行内力组合；
（6） 梁柱的截面复核：对所确定的计算单元框架中的梁柱进行承载力计算
（7） 进行节点验算，包括梁柱连接节点、主次梁连接、柱脚设计（柱脚形式自己根据情况采用）等
（8） 柱下基础设计：基础形式由地质条件确定；
（9） 标准层楼板配筋设计；
（10） 一部主楼梯（现浇钢筋混凝土楼梯）设计；
2、结构施工图要求
（1）结构设计总说明；
（2）基础平面布置及详图；柱脚平面布置图及锚栓详图
（3）标准层结构平面布置图；
（4）标准层楼板配筋图；
（5）屋面结构平面布置图含钢桁架布置，含桁架详图
（6）节点详图，
（7）楼梯详图。
具体绘图时应注意：
节点详图只要求绘制所计算榀框架的节点。
3、计算书要求
计算书一份：目录、页码、中、英文摘要、正文(包括计算机校核结果)、参考文献、致谢。

（三） 施工部分
1、编写工程概况
内容包括：工程概况、地点特征、施工条件、施工特点分析及本工程的主要实物量。
2、制定施工方案
（1）测量放线：测量工作的总要求；工程轴线的控制；垂直度控制。
（2）土方工程：场地平整土方量计算与调配；确定土方开挖及运输方案。
（3）基础工程：基础类型及尺寸由结构确定。独立基础的垫层、钢筋混凝土基础的施工方法和技术要点；桩基础施工设备的选择、打桩顺序、打桩方法；灌注桩的施工工艺及质量要求。
（4）主体工程：确定主体工程施工顺序；起重运输机械混凝土泵及泵车的选择；主要构件模板选型及设计，绘制模板施工图；脚手架选型及设计；一榀框架抽筋，计算钢筋工程量；钢筋混凝土框架结构施工方法。
（5）砌筑工程：砖墙、砌块墙、组合墙的组砌方法及质量要求；弹线及皮数杆的控制要求。
（6）屋面工程：确定屋面工程施工顺序、屋面各个构造层次施工方法、屋面施工材料运输方式等。
（7）装饰工程：确定装饰工程施工顺序及流水施工安排、主要装饰工程施工工艺。
（8）施工技术组织措施：保证质量措施；保证安全措施；冬雨期施工措施。
3、编制单位工程施工进度计划
（1）编制施工进度计划的初始方案；
（2）绘制劳动力动态曲线；
（3）施工进度计划初始方案的检查和调整；
（4）绘制施工进度计划表。
4、单位工程施工平面图设计
（1）起重运输机械的布置：塔式起重机、井架、混凝土泵和泵车等的布置。
（2）搅拌站、加工棚、仓库及材料构件堆场的布置：计算搅拌站、加工棚、仓库、堆场的面积；合理确定搅拌站、加工棚、仓库及材料构件堆场的位置。
（3）运输道路的布置：选择路面结构及宽度；合理布置施工道路。
（4）临时设施的布置：计算确定各种临时设施的面积；合理确定其位置。
（5）临时供水供电线路的布置：选择供水干管的直径；供水线路的布置；供电线路的布置。
（6）绘制施工平面图 。
七、参考资料：
（一）建筑部分
1、《建筑制图标准》 GB/T50104-2001
2、《民用建筑设计通则》 GB50352-2005
3、《商店建筑设计规范》 JGJ48-88
4、《建筑设计防火规范》 GB50016—2006
5、《建筑地面设计规范》 GB50037—96
6、《屋面工程技术规范》 GB50207—94
7、《公共建筑节能设计标准》 GB50189—2005
8、《建筑设计资料集》 中国建筑工业出版社2005.3
9、《商场建筑设计》 许家玲主编
10、《商业建筑》 刘力主编
（二）结构部分
1、《建筑结构可靠度设计统一标准》GB50068-2001。
2、《建筑工程抗震设防分类标准》GB50223-2010。
3、《建筑结构荷载规范》(2006版)GB50009-2001。
4、《混凝土结构设计规范》GB50010-2002。
5、《建筑抗震设计规范》(2008版)GB50011-2001。
6、《建筑地基基础设计规范》GB50007-2002。
7、《混凝土结构耐久性设计规范》GB/T 50476— 2008 。
8、《钢结构设计规范》GB50017-2003。
9、有关结构专业图集：03G101-1 、03G101-2、 04G101-3、 04G101-4、06G101-6
10、《钢结构节点连接设计手册》
12、《钢结构设计手册》
（三）施工部分
1、《工程施工质量验收规范合订本》中国建筑工业出版社
2、《建筑施工手册》中国建筑工业出版社
3、《建筑施工》 中国建筑工业出版社 重庆建筑大学等编
4、《土木工程施工》 同济大学出版社 应惠清等编著
5、《建筑工程预算定额》吉林科技出版社

附：地段位置图：
