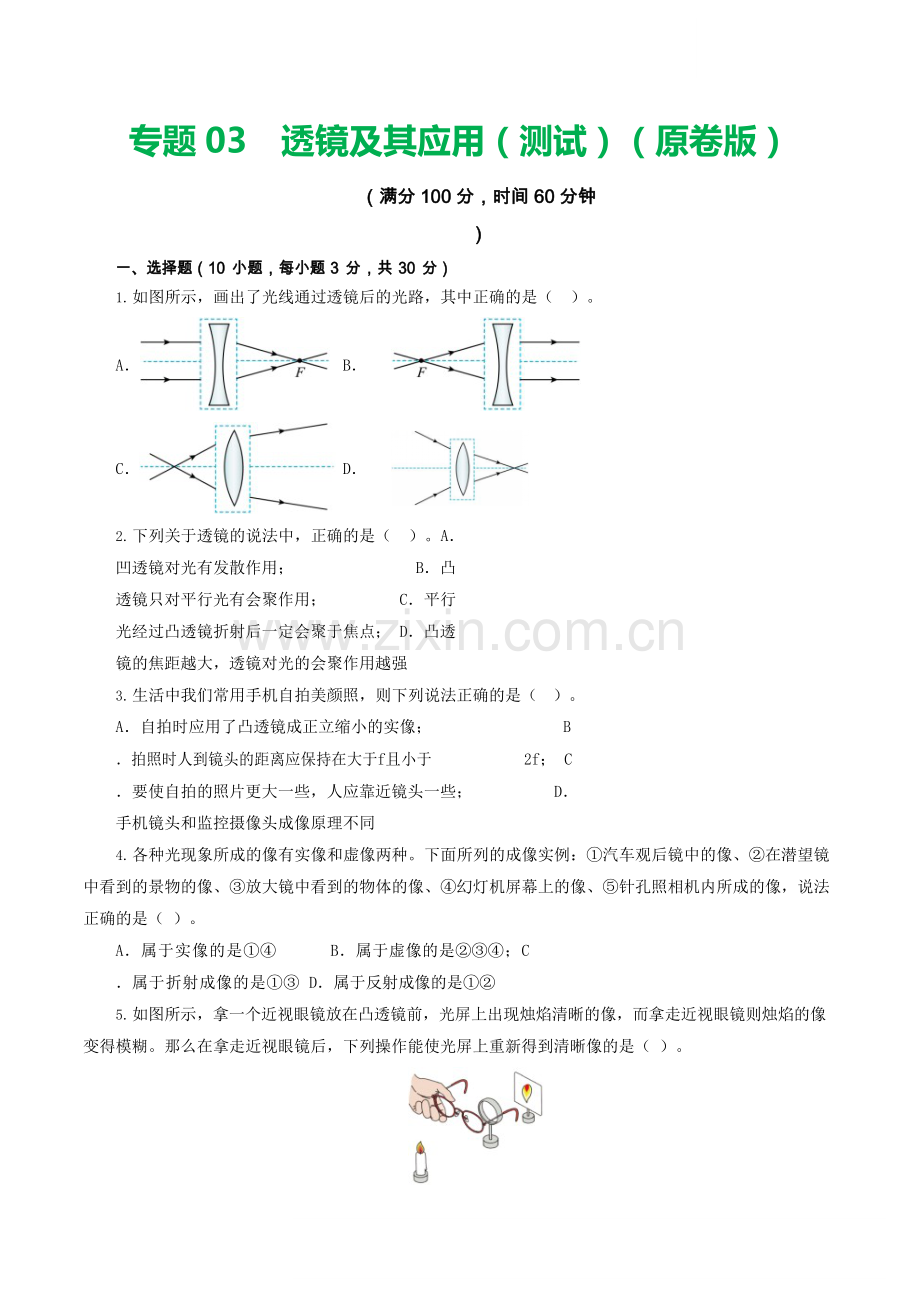

专题 03 透镜及其应用（测试）（原卷版）
（满分 100 分，时间 60 分钟）
一、选择题（10 小题，每小题 3 分，共 30 分）
1. 如图所示，画出了光线通过透镜后的光路，其中正确的是（ ）。

A． B．

C． D．

2. 下列关于透镜的说法中，正确的是（ ）。A．凹透镜对光有发散作用； B．凸透镜只对平行光有会聚作用； C．平行光经过凸透镜折射后一定会聚于焦点； D．凸透镜的焦距越大，透镜对光的会聚作用越强
3. 生活中我们常用手机自拍美颜照，则下列说法正确的是（ ）。A．自拍时应用了凸透镜成正立缩小的实像； B．拍照时人到镜头的距离应保持在大于f且小于 2f； C．要使自拍的照片更大一些，人应靠近镜头一些； D．手机镜头和监控摄像头成像原理不同
4. 各种光现象所成的像有实像和虚像两种。下面所列的成像实例：①汽车观后镜中的像、②在潜望镜中看到的景物的像、③放大镜中看到的物体的像、④幻灯机屏幕上的像、⑤针孔照相机内所成的像，说法正确的是（ ）。
A．属于实像的是①④ B．属于虚像的是②③④； C．属于折射成像的是①③ D．属于反射成像的是①②
5. 如图所示，拿一个近视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是（ ）。

A．将光屏适当远离凸透镜 B．将蜡烛适当远离凸透镜

关注微信公众号：学霸学数学/学霸学物理/学霸学化学/学霸学文科/学霸甄选题 微信号：Xueba-2021

C．将光屏适当移近凸透镜 D．同时将光屏和蜡烛适当远离凸透镜
6. 小京通过焦距为 10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）。
A．“关灯”两字放大的像是实像； B．提示牌上“关灯”两字在凸透镜的焦点上； C．提示牌上“关灯”两字到凸透镜的距离小于 10cm； D．提示牌上“关灯”两字到凸透镜的距离大于 20cm
7. 现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。下列关于近视眼及其矫正的原理图正确的是（ ）。

A．甲乙 B．甲丁 C．丙乙 D．丙丁
8. 小红想探究“凸透镜成像的规律”，在第一次实验时将蜡烛和透镜放在如图所示位置（光屏未画 出），移动光屏，在光屏上得到一个清晰的像；然后再移动蜡烛、光屏继续进行实验，当蜡烛在 30cm刻度处时，光屏上得到一个相同大小、清晰的像，下列说法错误的是（ ）。

A．该凸透镜的焦距是 10cm； B．第一次实验得到的像是倒立、缩小的实像； C．第一次实验的成像规律可应用于照相机；
D．将蜡烛从图中位置向 25cm刻度处移动的过程中，光屏上的像在逐渐变小
9. 光学器件在我们的生活、学习中有着广泛应用，对下面光学器件的成像原理解释不正确的是（ ）。

A. 显微镜：显微镜的目镜和物镜都是凸透镜，显微镜的原理是：先通过物镜使物体成

一倒立、放大的实像，然后再通过目镜把这个实像再次放大，利用光的折射规律成像；

B. 照相机：物距大于 2 倍焦距时，凸透镜成倒立、缩小的实像，利用光的折射规

律成像；

C. 老花镜：老花镜即凸透镜，物距小于 1 倍焦距时，凸透镜成正立、放大的实

像，利用光的折射规律成像；

D. “拐弯镜”：“拐弯镜”是凸面镜，利用光的反射规律成像，可扩大视野范围

10．（双选）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（ ）。
A. 该凸透镜的焦距是 12cm；
B. 当u＝15cm时成放大的像，放大镜就是根据这一原理制成的； C．当u＝30cm时，在光屏上能得到一个缩小像； D．把物体从距凸透镜 10cm处移动到 30cm处的过程中，像逐渐变大二、填空题（7 小题，每空 2 分，共 36 分）
11. 如图所示，两束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜为 （填“凸透镜”或“凹透镜”），由此说明，能把光线相交于一点的透镜 （填“一定”“不

一定”或“一定不”）是凸透镜。
12. 如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。” “削冰令圆”就是把冰块制成凸透镜，凸透镜对光线有 作用，若要“火生”应把“艾”放在透镜的 位置。

13. 手机摄像头相当于凸透镜，影像传感器相当于光屏。如图所示，用手机扫描二维码，相当于给二维码拍了一张照片，则手机摄像头离二维码的距离肯定大于 （选填“一倍焦距”或“二倍焦距”）。影像传感器上成的是 （选填“正立”或“倒立”） （选填“放大”“缩小”或“等大”）的实像。

14. 如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．日常生活中所用的几种光学仪器 的成像原理与物体在不同点时的成像情况相对应，其中照相机是根据物体放在 点时的成像特点制成的，幻灯机是根据物体放在 点时的成像特点制成的。

15. 考试时，我们能从不同方向看到答题卡上用来识别考生信息的条形码（如图甲），这是由光射到条形码上时，发生了光的 （选填“镜面反射”或“漫反射”）的缘故；二维码在现代生活中随处可见，用手机扫描二维码时，手机的镜头相当于 镜，二维码图案通过手机镜头成 （填“实“或“虚“）像。如图乙所示的体温枪能方便地测量体温，是利用 （填“红外线”或“紫外线”）来工作的。

16. 小亮的爷爷是老花眼，爸爸是近视眼，如图甲、乙示意图中， 图是爷爷眼睛的成像示意图， 矫正需配戴眼镜的镜片应选用 （填“丙”或“丁”）。爷爷想看书，小亮应拿 眼镜给他。（填“A”或“B”）

17. 如图甲所示，是新疆地区普遍使用的太阳灶，这是利用 镜能会聚光线的特点制成的。如 图乙所示是一部望远镜，它是由两组凸透镜组成的，其物镜成像的道理相当于一个 （填“照相机” “投影仪”或“放大镜”）。
三、作图题（3 小题，共 10 分）
18.（4 分）补充完成图中经过凸透镜的两条光线的光路图。
19.（2 分）如图所示，已给出了入射光线和出射光线，请在方框内画出合适的透镜。

20.（4 分）如图所示A’B’是物体AB在凸透镜中成的像，请在图中适当位置画出凸透镜符号和凸透镜的焦点F。

四、实验题（2 小题，共 24 分）
21．（14 分）探究凸透镜成像特点时。
（1） 小聪将凸透镜正对着太阳光，在透镜下方平行地放上白纸，如图甲所示，绘出如图乙所示图像， 测出透镜与白纸间距离s与对应的白纸被烤焦的时间t，绘制如图乙所示的图像，由图可知，白纸被烤焦的最短时间是 2min，对应的s为 cm，此距离即为该透镜的焦距f；
（2） 当透镜与蜡烛的距离为 15cm时，可在光屏上得到一个倒立、 （选填“放大”“缩小” 或“等大”）的清晰实像，利用这一成像原理可制成生活中的 （选填“照相机”“投影仪”或“放大镜”）；
（3） 仅将题（2）中蜡烛和光屏位置对调，在光屏上 （选填“能”或“不能”）得到一个清晰的像，原因是 ；
（4） 将蜡烛移至如图丙所示位置，可以透过凸透镜看到烛焰所成的 （选填“虚”或“实”） 像；
（5） 实验结束后小明认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的，请你设计一个简单的方法，验证小明的观点： 。
22．（10 分）在探究“凸透镜成像规律”实验中如图所示：
（1） 由图甲可知，该凸透镜的焦距是 cm；
（2） 移动蜡烛和光屏，当处于图乙位置时，光屏上恰好能得到清晰的像，我们生活中的 就是根据这一原理制成的；
（3） 如图丙所示，蜡烛位置不变，移动透镜至 45cm刻度线处，则人眼在 （选填“A”、“B”或“C”）处能观察到蜡烛的像，像是图丁中的 （选填“1”、“2”、“3”或“4”）；
（4） 实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间，如图戊所示，光屏上原来清晰的
像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏
（选填“靠近”或“远离”）凸透镜。
