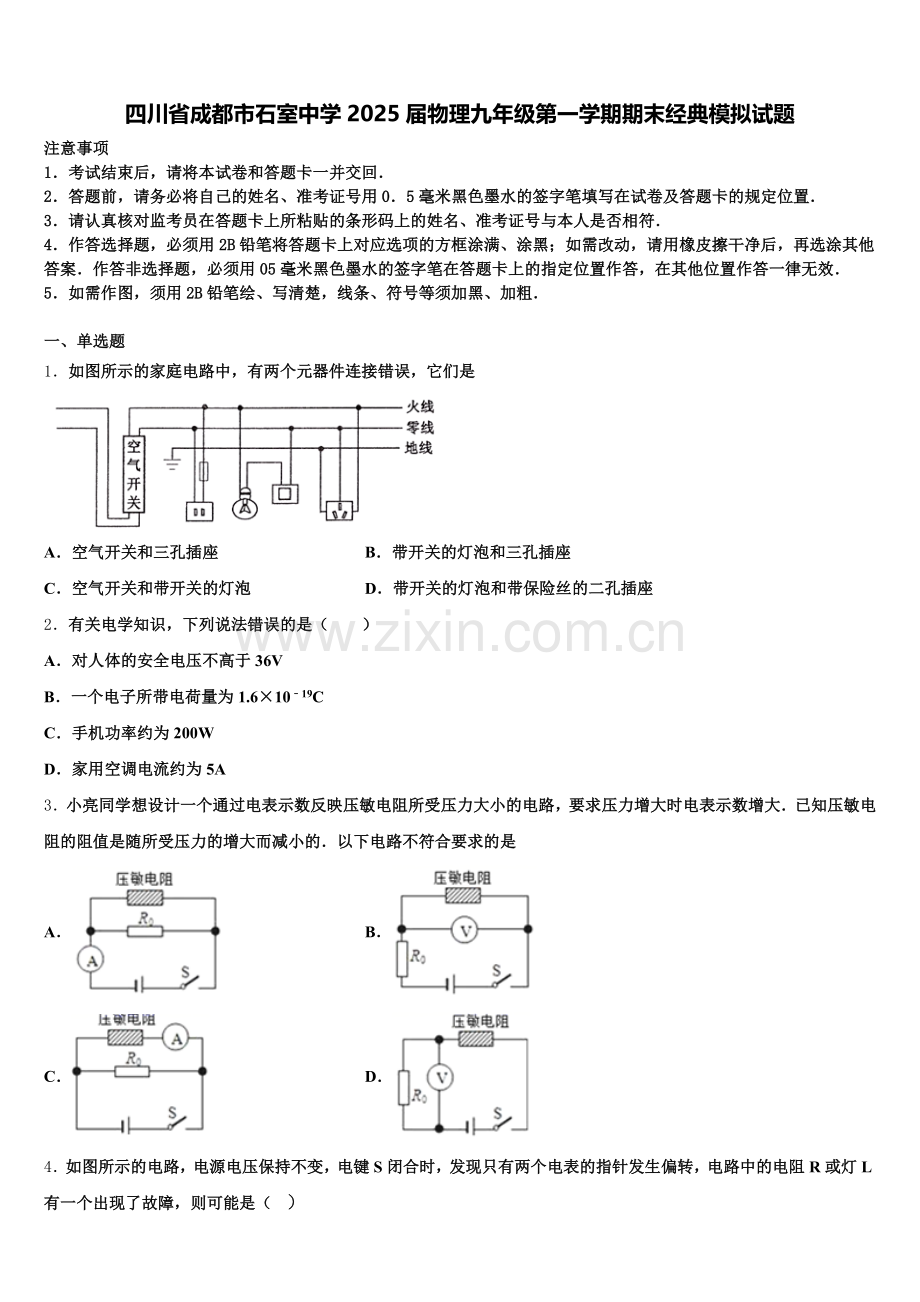

四川省成都市石室中学2025届物理九年级第一学期期末经典模拟试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题
1．如图所示的家庭电路中，有两个元器件连接错误，它们是

A．空气开关和三孔插座 B．带开关的灯泡和三孔插座
C．空气开关和带开关的灯泡 D．带开关的灯泡和带保险丝的二孔插座
2．有关电学知识，下列说法错误的是（　　）
A．对人体的安全电压不高于36V
B．一个电子所带电荷量为1.6×10﹣19C
C．手机功率约为200W
D．家用空调电流约为5A
3．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．已知压敏电阻的阻值是随所受压力的增大而减小的．以下电路不符合要求的是
A． B．
C． D．

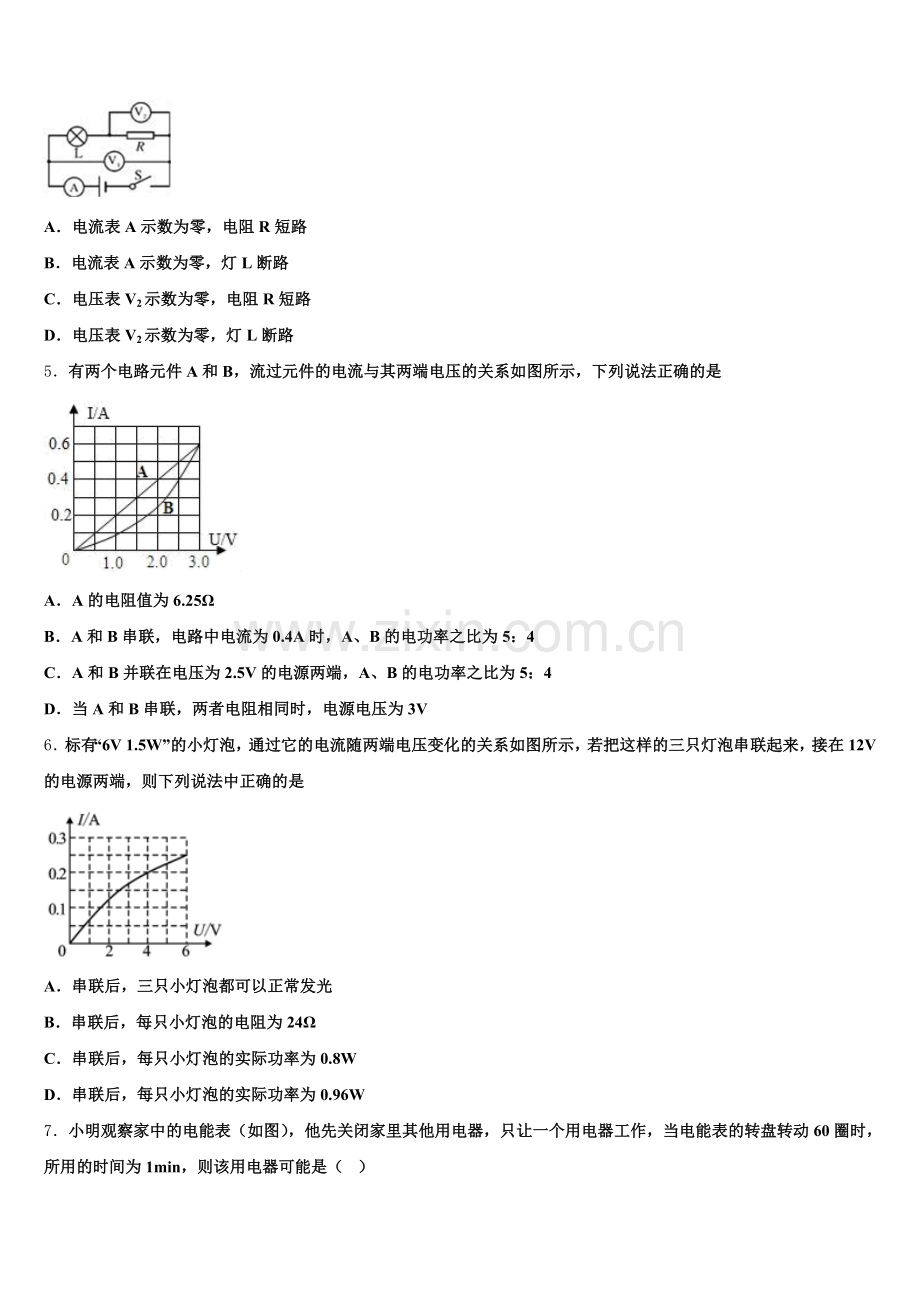

4．如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（ ）

A．电流表A示数为零，电阻R短路
B．电流表A示数为零，灯L断路
C．电压表V2示数为零，电阻R短路
D．电压表V2示数为零，灯L断路
5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是

A．A的电阻值为6.25Ω
B．A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4
C．A和B并联在电压为2.5V的电源两端，A、B的电功率之比为5：4
D．当A和B串联，两者电阻相同时，电源电压为3V
6．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，则下列说法中正确的是

A．串联后，三只小灯泡都可以正常发光
B．串联后，每只小灯泡的电阻为24Ω
C．串联后，每只小灯泡的实际功率为0.8W
D．串联后，每只小灯泡的实际功率为0.96W
7．小明观察家中的电能表（如图），他先关闭家里其他用电器，只让一个用电器工作，当电能表的转盘转动60圈时，所用的时间为1min，则该用电器可能是（ ）

A．电冰箱 B．电视机 C．空调 D．电风扇
8．如图所示的四幅图中，能反映发电机工作原理的实验装置是
A．
B．
C．
D．
二、多选题
9．某同学在家庭实验室里，将甲、乙图中的装置连接成了如图所示的通路，其中两个相同的铜线圈处于磁场中。用外力使甲图中的线圈在磁场中摆动，下列说法正确的是（　　）

A．乙图中的线圈有电流通过，也会随着运动起来
B．乙图类似于发电机，其原理是电磁感应
C．甲图类似于电动机，其原理是磁场对电流有力的作用
D．甲图中的线圈在运动过程中将机械能转化为电能
10．下列有关制作“煮白肉”的说法中，正确的是
A．在煮白肉的过程中，随着水温的升高，水分子运动变慢
B．闻到调料的香味，说明分子在不停地做无规则运动
C．天然气燃烧煮白肉时，是将其化学能转化为内能
D．把白肉放在火上加热煮熟的过程中，是用热传递的方式使其内能增加
三、填空题
11．如图是饮水机的工作原理电路图，其中S是一个温控开关，R1为电加热管。A、B是同型号不同颜色的指示灯．当开关S与1接触时，指示灯A与R1_____联，当S与2接触时，电路中的电流与接1相比变_____，R1的电功率变______，饮水机处于________（选填“加热”或“保温”）状态。

12．2019年5月17日，我国用火箭将第45颗北斗导航卫星成功发射火箭在穿越大气层时剧烈升温，通过________的方式增大了它的内能；火箭使用液态氢作为助推器燃料，是因为液态氢的________大。
13．用细绳悬挂一重为10牛的A物体浸没在水中，细绳的拉力为0.2牛，A物体受到水的浮力为____牛，A物体的体积为_____米3；向水中加盐时，A物体受到的浮力将 _____（选填“变小”、“不变”或“变大”）．

14．在一定温度下，两个电路元件A和B的电流和电压关系如图所示．由如图可知，元件_____（A/B）的电流与它两端的电压关系遵循欧姆定律，若将元件A和B并联后接在2.5V的电源两端时，则干路中的电流为______A，两个元件的总功率为__________ W.

15．家庭中常用电热水壶（主要发热部件为发热板，相当于一个定值电阻）烧水，烧水时发热板是通过_________（选填“做功”或“热传递”）的方式增加内能；若发热板放出4.2×105J的热量，其中80%的热量被水吸收，则在1个标准大气压下，能将2kg、20℃的水加热到________℃。[c水=4.2×l03J/（kg﹒℃）]
16．如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1 A”的字样，电流表量程为0～0. 6A，电压表量程为0～3V，则灯L正常工作时的电流为___________A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是________Ω。

四、作图、实验探究题
17．声控开关在接收到一定响度的声音时，会自动闭合一端时间．某地下通道两端入口处各安装一个声控开关来控制通道中间的同一盏螺纹灯泡．为确保行人无论从通道那端进入，都只能使进入端的声控开关闭合，让灯泡接通电源而发光．请用笔划线代替导线，按上述要求及安全用电原则将图甲中的元件正确地连接到电路中．
（______）

18．请按要求在实物图上连线：开关S1控制灯泡L1，开关S为总开关，灯泡L1、L2并联．
（_________）

19．（10分）如图甲所示是测量额定电压为2.5V的小灯泡（阻值10Ω左右）的额定功率的实验电路。其中电源电压为6V。

(1)在连接电路时应意两点，①开关处于_____________状态； ②滑动变阻器的滑片位于最________端（选填“左”或“右”）；
(2)请用笔画线代替导线将图甲中的电路连接完整，然后在乙图中画出相应的电路图；
（________）
(3)在连接电路时，有“10Ω 1A”和“20Ω 1A”两个滑动变阻器可供选择，则应该选择最大阻值为___Ω的滑动变阻器，才能保证实验顺利进行；
(4)闭合开关，调节滑片P的位置，当电压表的示数为2.5V时，电流表的示数如图丙所示，则该小灯泡的额的电流是_________A，额定功率是___________W。
五、计算题
20．（6分）小刚家安装了一台太阳能热水器，水箱容积是200L，小刚进行了一次观察活动：星期天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为70℃．请你求解下列问题：
（1）水箱中水的质量；（c水＝4.2×103J/（kg•℃）、q煤气＝4.2×107J/kg）
（2）水吸收的热量；
（3）如果水吸收的这些热量全部通过燃烧煤气提供，求至少需要燃烧多少煤气？
21．（6分）为了减少环境污染，共建美好城市，我市部分地区的居民已经用上了天然气。如图，在标准大气压下，燃烧天然气将一壶质量为3kg、温度为20℃的水加热至沸腾。已知天然气热值为3.5×107J/m³，水的比热容为4.2×10³J/(kg·℃)。求：
（1）水吸收的热量是多少？
（2）若天然气完全燃烧放出热量的60%被水吸收，烧开这壶水需要多少立方米天然气？

参考答案

一、单选题
1、B
【详解】两孔插座左孔接零线，右孔接火线，当插座上进入大功率的用电器时，还要在火线上串联一根保险丝，这样在电流过大时，能自动切断电源，起到保险作用，图中带保险丝的二孔插座连接正确；
开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，开关既能控制灯泡，又能在断开开关时切断火线，能安全的更换灯泡。图中带开关的灯泡连接错误；
三孔插座的上孔接地线，左孔接零线，右孔接火线。有金属外壳的用电器接入三孔插座，当用电器的金属外壳发生漏电时，地线可以防止触电事故的发生。图中三孔插座连接错误；
空气开关接在进户线之后的干路上，连接正确；
可见，连接错误的是带开关的灯泡和三孔插座，故选B。
2、C
【解析】A．经验证明，对人体的安全电压是不高于36V，故A正确；
B．一个电子所带的电荷量为1.6×10﹣19C，故B正确；
C．手机的功率很小，不足1W，不会达到200W，故C错误；
D．家用空调的功率在1000W左右，工作电流约为I＝＝≈5A，故D正确。
3、B
【详解】A.由图知，压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大，故A正确；
B.由图知，压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数减小，故B错误；
C.由图知，压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大，故C正确；
D.由图知，压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数增大，故D正确．
4、C
【解析】A. 电阻R短路,电压表V2无示数,电压表V1和电流表测量的是加在灯两端的电压和通过灯的电流，二者都有示数，不符合要求，故A错；B. 若电灯开路,电压表V2无示数;电压表V1的正负接线柱通过导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，不符合要求，故B错；C. 电阻R短路,电压表V2无示数,电压表V1和电流表测量的是加在灯两端的电压和通过灯的电流，二者都有示数，符合要求，故C正确；D. 若电灯开路,电压表V2无示数;电压表V1的正负接线柱通过导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，不符合要求，故D错．故选C.
点睛：由题知，电路中只有两个电表的指针发生偏转，另一个指针不偏转；电路中的电阻R或灯L有一个出现了故障：若电阻R开路，两个电压表的正负接线柱通过灯丝、导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数；若电阻R短路，电压表V2无示数，电压表V1和电流表测量的是加在灯两端的电压和通过灯的电流，二者都有示数；若电灯开路，电压表V2无示数；电压表V1的正负接线柱通过导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数；若电灯短路，两个电压表测量的都是电阻两端的电压，都有示数；电流表测量的是通过电阻R的电流，也有示数．
5、C
【详解】A．由图象可知，当通过A的电流IA＝0.4A时，A两端的电压UA＝2.0V，由I＝可得，A的电阻值：
RA＝＝5Ω，
故A错误；
B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流IA＝IB＝0.4A，由图象可知，两元件两端的电压UA＝2.0V，UB＝2.5V，由P＝UI可得，A、B的电功率之比：
，
故B错误；
C．A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压UA′＝UB′＝2.5V，由图象可知，通过两元件的电流IA′＝0.5A，IB′＝0.4A，则A、B的电功率之比：
，
故C正确；
D．当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝UA″+UB″＝3V+3V＝6V，
故D错误．
6、C
【详解】A．三只灯泡串联且规格相同，它们的电流和电阻都相同，即这三只灯泡两端分得的电压都相同，三只灯泡串联接在12V的电源两端时，每只灯泡两端的电压都为4V；灯泡的额定电压是6V，三个灯泡都不能正常发光，故A错误；
B．由图可知，当灯泡两端的电压是4V时，通过它的电流是0.2A，灯泡的电阻
R==20Ω，
故B错误；
CD．小灯泡的实际电功率：
P=UI=4V×0.2A=0.8W，
故C正确，D错误。
7、C
【详解】从图中可以看到，转盘转动1500圈时，消耗的电能是，那么可知转盘转动60圈时，消耗的电能符合关系式

可知，那么该用电器的电功率是

电冰箱的电功率大约是220W，电视机的电功率大约是130W，空调的电功率大约是2000W，电风扇的电功率大约是50W，故选C。
8、A
【详解】发电机利用电磁感应原理．
A．演示导体切割磁感线运动时产生电流，即电磁感应现象，符合题意．
B．奥斯特实验，即电流的磁效应，不符合题意；
C．探究电磁铁磁性强弱的实验，不符合题意；
D．演示磁场对通电导线的作用力，不符合题意；
故选A。
注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。

二、多选题
9、AD
【解析】用力使甲装置中的线圈在磁场中摆动起来，相当于甲中的线圈做切割磁感线运动，所以电路中会产生电流，是利用电磁感应现象的原理工作的，将机械能转化成了电能，相当于发电机；甲图和乙图中的线圈是相连的，所以乙图中的线圈相当于通电导线，其会在磁场中受力的作用，所以乙中的线圈会受力运动，将电能转化为机械能，相当于电动机，其原理是通电导体在磁场中受力。综合分析甲相当于发电机，其原理是电磁感应，将机械能转化为电能；乙相当于电动机，其原理是通电导体在磁场中受力，将电能转化为机械能。故AD正确，BC错误。故选：AD。
点睛：电动机的制作原理是通电导体在磁场中受力，发电机的原理是电磁感应，电动机工作时消耗电能，得到机械能；发电机工作时将机械能转化为电能。
10、BCD
【解析】A．分子运动快慢与温度有关，温度越高，分子运动越剧烈，在煮白肉的过程中，水温升高，水分子运动变快，故A错误；
B．物体的分子在不停的做无规则运动，闻到调料的香味，是分子热运动（无规则运动）的结果，故B正确；
C．天然气燃烧煮白肉时，天然气的化学能转化为内能，故C正确；
D．白肉放在火上加热煮熟的过程中，白肉吸收热量，是用热传递的方式使其内能增加，故D正确。

三、填空题
11、串 小 小 保温
【分析】当开关S与1接触时，指示灯A与电阻R1串联；当S与2接触时，指示灯B与R1和R2串联；根据串联电路的电阻特点和欧姆定律可知电路中电流的大小关系，根据电功率的公式可知R1的电功率的变化和饮水机所处的状态。
【详解】[1]当开关S与1接触时，指示灯A与R1串联；
[2][3][4]当S与2接触时，指示灯B与R1、R2串联，根据串联电路电阻的关系得到S与2接触时总电阻变大，根据得到电路中的电流变小，根据P=I2R可知R1的电功率变小，饮水机处于保温状态。
本题考查欧姆定律和电功率的应用，解决本题的关键知道开关S在不同位置时电路的连接方式。
12、做功 热值
【详解】[1]火箭在穿过大气层时，要克服摩擦做功，机械能转化为内能，使火箭的内能增大，温度升高；
[2]火箭发射利用的燃料是液态氢，是因为它的热值大。
13、9.8 1×10-3 变大
【解析】物体受到的浮力：F浮=G-F示=10N-0.2N=9.8N；
根据F浮=ρ液gV排可得，物体排开水的体积：V排===1×10-3m3；
因为物体浸没在水中，所以物体的体积：V=V排=1×10-3m3；
向水中加盐时，排开水的体积不变，盐水的密度变大，由F浮=ρ液gV排可知它受到的浮力变大．
14、A 0.8 2
【解析】分析图象可知元件A的电流、电压的关系图象是正比例函数，说明元件A的电阻不变，电流与电压成正比，遵循欧姆定律； 若将元件A和B并联后接在2.5V的电源两端时,UA=UB=2.5V，由图象可知对应的电流为IA=0.5A，IB=0.3A，所以干路中的电流I=IA+IB=0.5A+0.3A=0.8A，两个元件的总功率： .
15、做功 60
【详解】[1]电热水壶的发热板发热，是电能转化为内能，能的形式发生了变化，故烧水时发热板是通过做功的方式增加了内能。
[2]由=得，水吸收的热量
==4.2J=3.36J
在1个标准大气压下，能将2kg的水温度升高
t===40
水的末温度
20+40=60
在1个标准大气压下，能将2kg、20的水加热到60。
16、0.3 5
【详解】[1]由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流。灯泡正常发光时的电压为3V，功率为0.9W，此时的电流：
IL==0.3A；
[2]因串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为1A，电流表的量程为0～0.6A，所以，电路中的最大电流是0.3A，此时滑动变阻器接入电路中的电阻最小，灯泡的电阻：
RL==10Ω，
电路中的总电阻：
R总==15Ω，
串联电路中总电阻等于各分电阻之和，滑动变阻器接入电路中的最小阻值：
Rmin=R总-RL=15Ω-10Ω=5Ω。

四、作图、实验探究题
17、
【解析】若两个声控开关串联，只有同时闭合时灯才会亮，不符合题意；
当两个声控开关并联时，无论哪个开关闭合，灯都会亮，符合要求；
再根据开关控制火线和螺纹接零线的原则，连接电路如下：

18、
【详解】经分析可知，灯泡L1和L2并联，S位于干路，S1位于L1支路，S2位于L2支路，如下图所示：

19、断开 左 20 0.26 0.65
【详解】(1)①[1]为了保护电路，连接电路时，开关必须断开。
②[2]为了保护电路，滑动变阻器应处于最大阻值处，即将滑片移至最左端。
(2)[3]滑动变阻器连接线柱要一上一下串联在电路中，将电灯左边的接线柱与滑动变阻器左边上方的接线柱相连，如下图

根据实物图画出电路图，如下图

(3)[4]灯泡正常发光时，电路中的电流为

电路中的总电阻为

变阻器连入的电阻为

所以应该选择“20Ω 1A”滑动变阻器。
(4)[5]由电流表可知，电流表的量程为0~0.6A，分度值为0.02A，所以电流表的示数为0.26A。
[6]小灯泡的额定功率为

五、计算题
20、（1）200kg；（2）4.2×107J；（3）1kg。
【解析】（1）水的体积：V＝200L＝0.2m3，
由ρ＝可得水的质量：
m＝ρV＝1.0×103kg/m3×0.2m3＝200kg；
（2）水吸收的热量：
Q吸＝cm （t﹣to）＝4.2×103J/（kg•℃）×200kg×（70℃﹣20℃）＝4.2×107J；
（3）由题知，煤气完全燃烧放出的热量Q放＝Q吸＝4.2×107J
根据Q＝mq可得需要燃烧煤气的质量：
m＝＝＝1kg。
21、 (1)； (2)0.048立方米。
【详解】(1)由吸热公式得：
；
(2)由效率公式得：

。
答：(1)水吸收的热量是；
(2)烧开这壶水需要立方米天然气。
