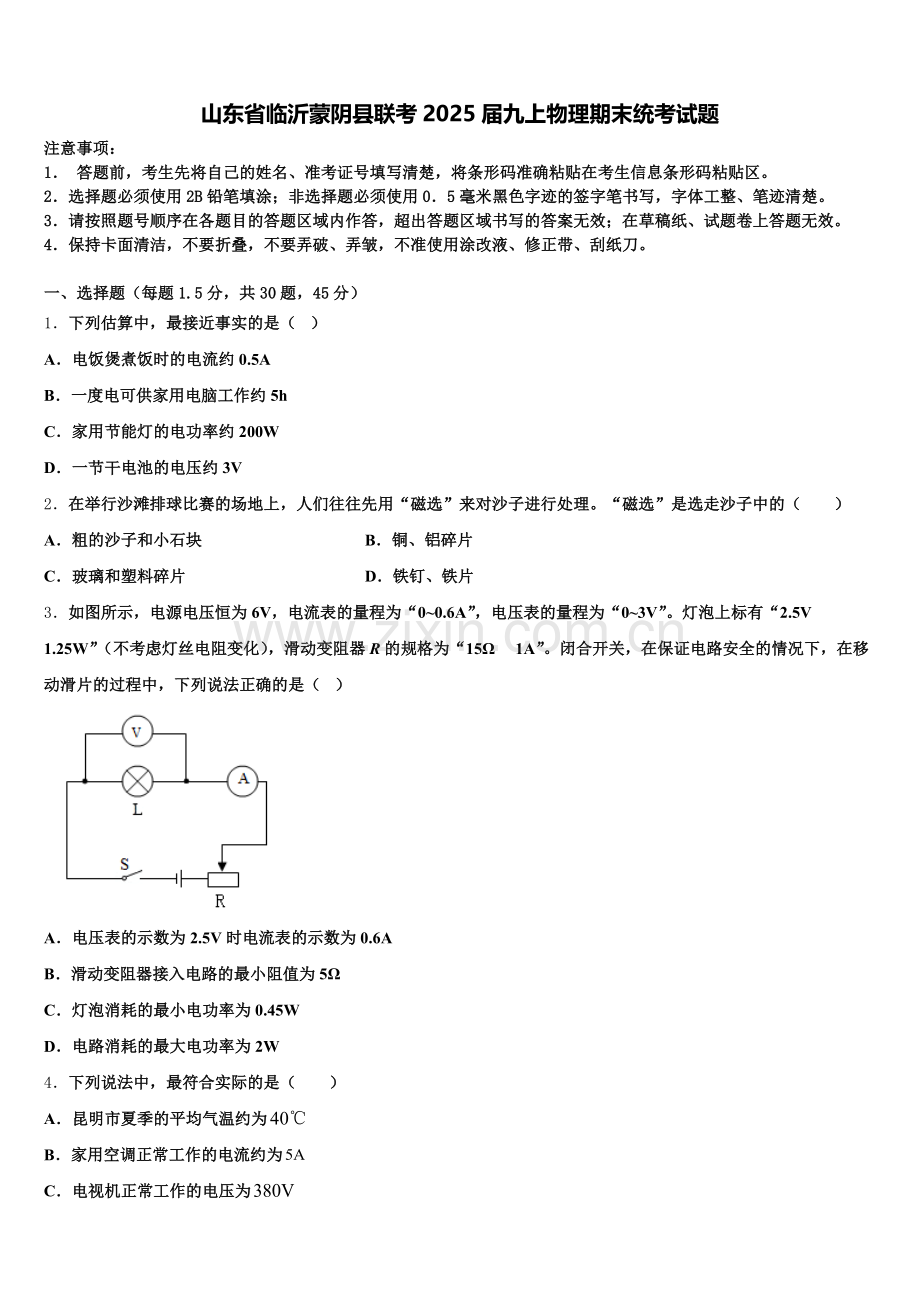

山东省临沂蒙阴县联考2025届九上物理期末统考试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题（每题1.5分，共30题，45分）
1．下列估算中，最接近事实的是（ ）
A．电饭煲煮饭时的电流约0.5A
B．一度电可供家用电脑工作约5h
C．家用节能灯的电功率约200W
D．一节干电池的电压约3V
2．在举行沙滩排球比赛的场地上，人们往往先用“磁选”来对沙子进行处理。“磁选”是选走沙子中的（　　）
A．粗的沙子和小石块 B．铜、铝碎片
C．玻璃和塑料碎片 D．铁钉、铁片
3．如图所示，电源电压恒为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”。灯泡上标有“2.5V　 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“15Ω　 1A”。闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（ ）

A．电压表的示数为2.5V时电流表的示数为0.6A
B．滑动变阻器接入电路的最小阻值为5Ω
C．灯泡消耗的最小电功率为0.45W
D．电路消耗的最大电功率为2W
4．下列说法中，最符合实际的是（　　）
A．昆明市夏季的平均气温约为
B．家用空调正常工作的电流约为
C．电视机正常工作的电压为
D．一盏家用节能灯的功率约为

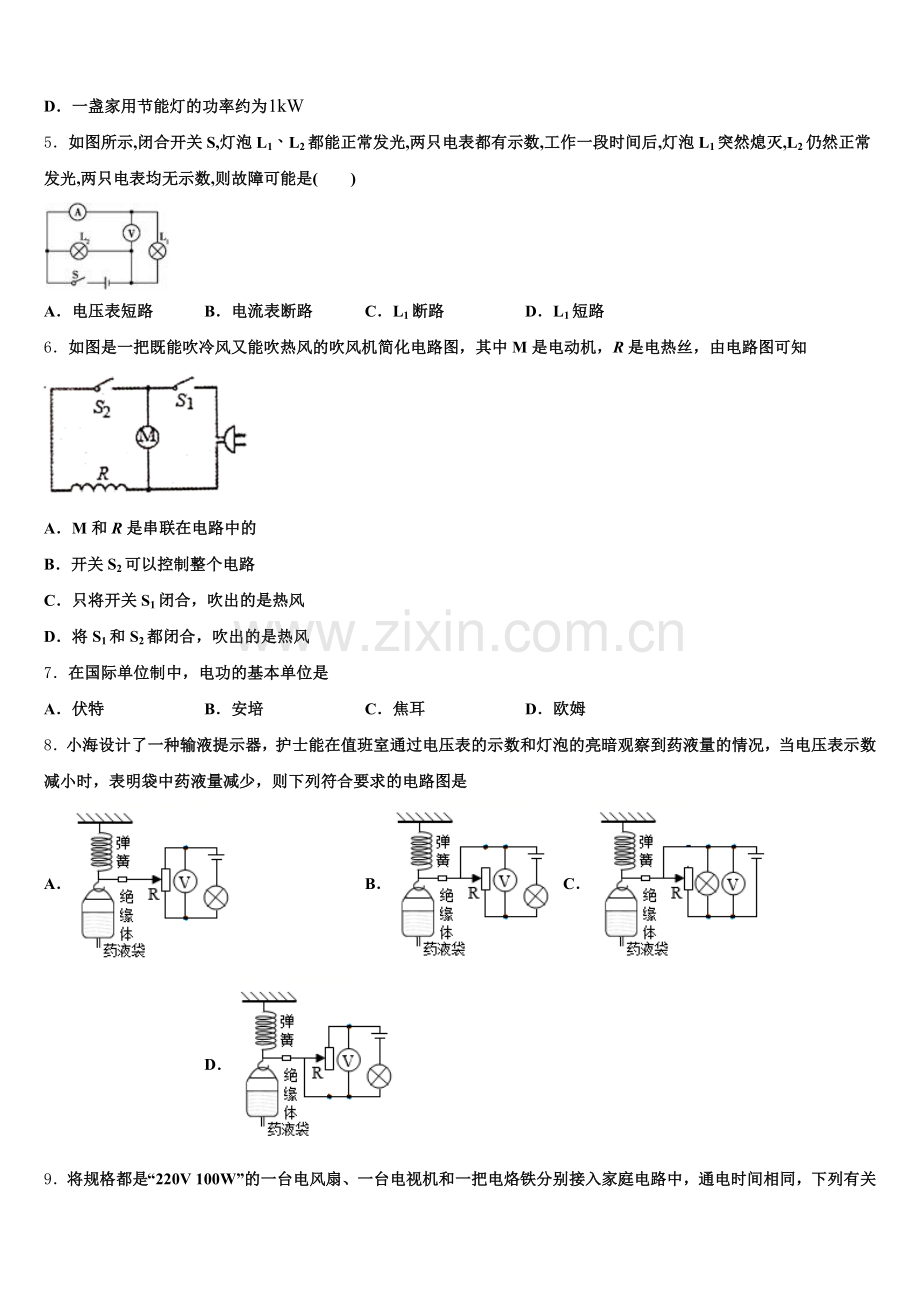

5．如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是(　　)

A．电压表短路 B．电流表断路 C．L1断路 D．L1短路
6．如图是一把既能吹冷风又能吹热风的吹风机简化电路图，其中M是电动机，R是电热丝，由电路图可知

A．M和R是串联在电路中的
B．开关S2可以控制整个电路
C．只将开关S1闭合，吹出的是热风
D．将S1和S2都闭合，吹出的是热风
7．在国际单位制中，电功的基本单位是
A．伏特 B．安培        C．焦耳 D．欧姆
8．小海设计了一种输液提示器，护士能在值班室通过电压表的示数和灯泡的亮暗观察到药液量的情况，当电压表示数减小时，表明袋中药液量减少，则下列符合要求的电路图是
A． B． C． D．
9．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多 B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多 D．电烙铁产生的热量最多
10．如图，小磁针处于静止状态，则关于甲、乙两磁极及磁感线方向的判断正确的是（ ）

A．甲是N极，乙是S极，磁感线从甲出发
B．甲是S极，乙是N极，磁感线从甲出发
C．甲是S极，乙是S极，磁感线进入甲、乙
D．甲是N极，乙是N极，磁感线从甲、乙出发
11．如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从Ia变为Ib．下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（　　）

A． B．
C． D．
12．根据表中物质比热容的数据，下列判断正确的是（　　）
一些物质的比热容[J/（kg•℃）]
水
4.2×103
铝
0.88×103
煤油、冰
2.1×103
干泥土
0.84×103
沙石
0.92×103
铜
0.39×103
A．物质的比热容与物质的状态无关
B．因为水的比热容较大，所以沿海地区比内陆地区昼夜温差大
C．一块干泥土变湿后，在同祥光照条件下其升温速度将变慢
D．质量和温度相等的铜块和铝块放出相同热量后，彼此接触热量会从铜块传到铝块
13．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护 门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（ ）

A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
14．下列关于导体的说法正确的是 ( )
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．长导线的电阻一定比短导线的电阻大
D．粗导线的电阻一定比细导线的电阻大
15．如图所示为核电站发电流程图，在核电站发电过程中，能量转化的先后顺序是

A．核能→化学能→机械能→电能
B．核能→机械能→内能→电能
C．核能→内能→机械能→电能
D．核能→内能→化学能→电能
16．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A． B． C． D．
17．关于电阻，下列说法正确的是
A．铁导线的电阻一定比铜导线的电阻大
B．两根长度相同的同种材料的导线，横截面积较小的电阻大
C．长度相同的两根导线，细的导线电阻一定大
D．长度相同，横截面积也相同的导线，电阻一样大
18．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）

A．电流表A1示数变小，电压表V示数不变
B．电流表A2示数变大，电压表V示数不变
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值变小
19．下列关于热量和内能的说法中，正确的是
A．炒菜时主要通过做功使菜的内能增加
B．在汽油机压缩冲程中气缸内气体的内能增加
C．通电导体产生的热量只与电流大小有关
D．晶体在熔化过程中内能保持不变
20．电源两端电压保持不变，L是标有“6V3.6W”的小灯泡，它两端的电压和通过的电流关系如图所示．则下列说法中正确的是

A．灯泡两端电压为4V时，通过它的电流为0.4A
B．灯泡灯丝电阻的阻值是固定不变的
C．灯泡两端电压为3V时，它的实际功率为1.8W
D．灯泡两端的电压为4V时，它的实际功率是2W
21．如图是电阻甲和乙的图像，下列说法正确的是（ ）

A．甲的电阻总是大于乙的电阻
B．乙的电阻随两端电压的增大而增大
C．如图（b）所示，当开关闭合，电源电压为3V时，电路总电阻是
D．如图（c）所示，当开关闭合，电路电流为0.4A时，电源电压为2V
22．下面是晓丽从生活中收集到的一些光现象实例，以下说法正确的是

A．图甲隔着放大镜看物体，物体总是放大的
B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的
C．图丙凸透镜只能使平行于主光轴的光会聚
D．图丁有经验的渔民叉鱼时对着看到的鱼叉去
23．将标有“PZ220—40”的两个白炽灯泡串联接入家庭电路中，不计温度对灯丝电阻的影响，两个灯泡消耗的总功率为（ ）
A．80W B．40W C．20W D．10W
24．煤气炉一旦因故熄火而又没有被及时发现，将是十分危险的。某科技小组同学设计了煤气炉熄火报警装置，他们将光敏电阻R、阻值为9Ω的定值电阻R0和电流表串联接在电压为9V的电源上，电压表并联接在定值电阻R0两端，电路如图甲所示。该装置可以对煤气炉进行监视和报警。使用时，光敏电阻对准火焰，报警器不报警；火焰熄灭时报警器报警。光敏电阻的阻值随光照射的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大。光强符号用 E 表示，国际单位为坎德拉（cd）。光敏电阻的阻值 R 与光强E间的变化关系图像如图乙所示。则下列说法正确的是

A．由图像可得出光敏电阻阻值随光强的增大而增大
B．光强增大，电压表示数减小
C．若火焰熄灭，则电流表示数为1A
D．若光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W
25．小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是

A．在这三个用电器中，电烤箱正常工作时的电压最高
B．正常工作时，通过电饭锅的电流和通过电视机的电流相等
C．电烤箱额定功率大于1 kW
D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多
26．击剑是一项历史悠久的运动项目，1931年电动裁判器的发明使击剑比赛更加公平。在击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮；反之亦然。图中能反映电动裁判器的电路原理是

A． B． C． D．
27．下列四种方式都能让冰熔化，其中与其他三种方式不同的是（ ）
A．相互摩擦 B．太阳照射
C．浸入热水 D．炉火加热
28．如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则（ ）

A．灯泡L1两端的电压为2.4V
B．灯泡L2两端的电压为3.6V
C．灯泡L1和灯泡L2两端的电压之和为6V
D．当灯泡L2断路时，电压表的示数为零
29．图中正在使用的机械，属于费力杠杆的有（ ）

A．①③ B．②③ C．①④ D．②④
30．小明家的电能表月初的数字是，月末表盘的示数如图所示。若按0.5元/kW•h的标准收费，他家本月应缴纳电费 元。若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为 W。

A．420元，1200W B．42元，1000W
C．4.2元，1200W D．42元 1200W
二、填空题（每空1分，共10题，20分）
31．小明家电能表本月底的示数为，本月初的示数如图所示，小明家本月消耗的电能为_____kW·h，小明认真观察了一段时间，发现该电能表的转盘转过1200转，则这一段时间内他家的用电器消耗的电能为_____J，由表盘信息可知，小明家中所有用电器的总功率不得超过_____W。

32． “钻木”能“取火”说明________可以改变物体的内能，“钻木”时将________能转化为内能。
33．奥斯特实验说明________________________1821年，世界上第一台电动机雏形由英国物理学家法拉第完成，其工作原理是______
34．发电机的原理是_______原理，它工作时，把_______能转化为________能。
35．运动会上常用气球来装饰会场．如图所示，在烈日暴晒下，通过______________的方式，使气球内能________，气球内气体膨胀做功，可能导致气球胀破．

36．丝绸与玻璃棒相互摩擦后，玻璃棒带_____电，将玻璃棒靠近带负电的轻质小球时会相互_____（选填“排斥”或“吸引”）；验电器所利用的工作原理是_____。
37．电能表是测量__________的仪表。小明家的电能表的铭牌上标有 “3000r/kW·h”字样，如果电能表的转盘转了1转，表示他家用去了__________J的电能；
38．在家庭电路中，开关与它控制的用电器是_____联的；小强用测电笔鉴别火线与零线，能够使电笔的氖管发光的那条导线是_____线，此时_____（选填“有、没有”）电流流经小强的身体。
39．如图所示，电源电压不变，灯L1标有“6V 3W”字样。当S、S1均闭合时，灯L1正常发光，电压表的示数是_____V。若闭合S、断开S1，电流表的示数是0.3A，则L2的实际功率为________W。

40．近几年，我国核电事业迅速发展，建成多个核电站，核能也成为我们重要能源之一，核电站的核心设备是核反应堆，核反应堆是利用原子核的__________(选填“裂变”或“聚变”)来产生能量的；太阳也是一个巨大的核反应堆，其内部进行着原子核__________(选填“裂变”或“聚变”)反应。
三、实验题（每空1分，共2题，15分）
41．在“探究串联电路的电流特点”的实验中，小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。

（1）连接电路时，开关必须_____。
（2）她先把电流表接在a处，闭合开关后。电流表的指针指示位置如图乙所示。则所测的电流值为_____A；
（3）她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，她发现三处的测量值有差异。下列分析正确的是_____；
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
A．可能是因为测量误差造成的 B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等 D．电流从电源正极流向负极的过程中，电流越来越小
42．在测量额定电压为2.5V的小灯泡功率的实验中,请按要求完成下列问题:

（1）用笔画线代替导线，将电压表正确连入如图甲所示的实物电路中
（________）
（2）闭合开关前，滑动变阻器的滑片P应移至_____端(选填“B”或“C”)，这样操作的目是__________________
（3）正确连接电路后，闭合开关,发现无论怎样移动滑动变阻器的滑片P，灯泡都不发光且电压表、电流表均无示数。某同学用一根导线排查电路故障,当把导线的两端分别接在A、E和A、C接线柱上,发现灯泡两次都发光且电压表均有示数。根据上述现象可判断出电路的故障是______
A．电流表断路 B．电流表短路 C．滑动变阻器断路 D．滑动变阻器短路
（4）故障排除后闭合开关，为测小灯泡的额定功率,调节变阻器使电压表示数为2.5V，此时电流表的示数(如图乙所示)为______A，则灯泡的额定功率是_______W。
四、计算题（每题10分，共2题，20分）
43．如图甲所示，一款利用高温水蒸气熨烫衣服的挂烫机，它的额定电压为220V。其内部电路如图乙所示，它有大小两个加热挡位，只闭合开关S1时为小功率挡，同时闭合S1、S2时为大功率挡，电热丝电阻R1=R2=88Ω。当挂烫机正常工作时，求：
（1）使用小功率挡时，挂烫机的工作电流 ；
（2）大功率挡的额定功率 ；
（3）若加热效率为90%，使用大功率挡将水箱中0.2kg的水从10℃加热到100℃所需时间是多少s。[c水=4.2×103J/（kg・℃），结果保留整数]

44．如图所示电路中，R1=30，只闭合开关S1时，电流表的示数为0. 3A；同时闭合S1和S2时，电流表的示数为0. 9A，求：
(1)电源电压；
(2)通过R2的电流；
(3)R2的电阻。

参考答案

一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．家庭电路中的电压为220V，家用电饭煲正常工作时的电功率为800W左右，由可得电饭煲煮饭时的电流

故A不符合题意；
B．家用电脑的功率约为200W，即0.2kW。1度电可供家用电脑工作的时间为

故B符合题意；
C．家用节能灯正常工作的电流在0.2A左右，额定功率为

故C不符合题意；
D．一节干电池的电压约1.5V，故D不符合题意。
故选B。
2、D
【详解】磁体具有吸引铁、钴、镍等物质的性质，“磁选”是选走沙子中的铁物质，故D符合题意。
故选D。
3、C
【解析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A．电压表的示数为2.5V时灯泡正常发光，根据可得，灯的额定电流：

因串联电路中各处的电流相等，且电流表的量程为0~0.6A，所以，电路中的最大电流（即电流表的最大示数）为

A错误；
B．由可得，灯泡的电阻：

电流最大时，电路中的总电阻：

因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：

B错误；
C．当滑动变阻器接入电路中的电阻最大时，电路中电流最小，灯泡的功率最小，则电路中的最小电流：

灯泡的最小功率：

C正确；
D．该电路的最大功率：

D错误。
4、B
【解析】A．昆明市夏季的最高气温不超过，因此平均气温远低于，A项不合题意；
B．家用空调正常工作的功率约是1100W，根据可知，正常工作时的电流是

所以家用空调正常工作的电流约为，选项B符合题意；
C．我国家庭电路的电压是220V，而用电器之间是并联的，所以电视机正常工作的电压是220V，不是380V，C项不合题意；
D．一盏家用节能灯的功率很小，一般是20W左右，即约是0.02kW，不会达到1kW，D项不合题意。
故选B。
5、B
【详解】首先分析电路连接，灯泡L1和L2并联连接，电压表测量电源的电压，电流表测量L1电路中的电流；当闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，说明L1电路中出现故障，L2灯亮，说明A、电压表短路不正确，D、L1短路不正确；两只电表均无示数，说明C、L1灯不是断路，则故障可能是B电流表断路．
故选B．
6、D
【详解】A．M和R是并联在电路中的，A错误；
B．开关S2在支路上，只能控制一条支路，B错误；
C．只将开关S1闭合，电路中只有电动机工作，加热丝不工作，所以吹出的是冷风，C错误；
D．将S1和S2都闭合，电路中电动机、加热丝都正常工作，所以吹出的是热风，D正确。
7、C
【解析】A、伏特是电压的单位．
B、安培是电流的单位；
C、焦耳是电功的单位；
D、欧姆是电阻的单位；
故选C．
8、D
【详解】当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；
A．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移，不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合要求；
B．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，故B不符合要求；
C．由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故C不符合要求；
D．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，故D符合要求。
9、C
【详解】A．三者的实际功率相同，通电时间相同，根据公式 得，三个电器消耗的电能一样多，A对；
B．电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；
C D．三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对．
故选C。
10、C
【详解】由图可知，这两个磁极都对小磁针的N极吸引，所以甲乙是同名磁极，又因为小磁针的N极向上，因此这两个磁极都是S极，则磁感线都是进甲、乙，故选C。
11、B
【分析】由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流．根据串联单路的电压特点和欧姆定律得出电流表与电压表的示数关系，然后判断出对应的图象，再根据滑片位于a点时电流表和电压表的示数关系得出答案．
【详解】由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，由I=U/R可得，电压表示数U与电流表示数I的关系：U=U电源-IR0，据此可知，U-I图象是一次函数图象，故CD错误；当滑片位于a点时，变阻器接入电路中的电阻较小，电路中的电流较大，由U=U电源-IR0可知，电压表的示数较小，故A错误、B正确，故选B．
本题考查了串联电路的特点和欧姆定律的应用，正确的表示出电压表和电流表的示数对应关系是关键．
12、C
【解析】A．水和冰是同一种物质，但比热容不同，说明比热容与物质的状态有关，故A错误；
B．因为水的比热容较大，所以沿海地区比内陆地区昼夜温差小，故B错误；
C．在阳光照射下，湿泥土的比热容比干泥土的比热容大，吸收相同的热量升温较慢，故C正确；
D．质量相同的铝块和铜块，因为铝的比热比铜的比热大，放出相同的热量后，由Q放＝cm△t可知，铜块的温度降低的快；因为铝块和铜块的初温度相同，放出相同的热量后，铜块温度降低的幅度更大，所以铜块的末温度更低，因此内能从铝块传给铜块，故D错误．
故选C．
13、A
【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；
B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；
C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；
D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
14、A
【解析】A．一根金属丝被均匀拉长后，材料、温度不变，长度增加，横截面积减小，故它的电阻将变大，故A正确；
B．电阻是导体对电流的阻碍作用，与导体通不通电没有关系，B说法错误；
CD．导体电阻与导体的长短、粗细、材料、温度有关，研究和总结结论时，要运用控制变量的方法，CD说法均错，
故选A．
15、C
【详解】核能发电的能量传递和转化过程是：核能→水和蒸汽的内能→发电机转子的机械能→电能；故选C.
16、C
【详解】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
17、B
【解析】A、铁道线和铜导线的长度大小未知，无法比较电阻大小，故A错误；
B、导线的材料相同、长度相同，横截面积小的电阻较大，故B正确；
C、两根导线的材料未知，无法比较电阻的大小，故C错误；
D、两根导线的材料未知，无法比较电阻的大小，故D错误。
18、C
【详解】AB．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压。因电源电压不变，所以，当滑动变阻器滑片P向右移动时，电压表V的示数不变。因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器滑片P向右移动时，滑动变阻器接入电路中的电阻变大，由 可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小。综上可知，电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，故AB错误；
CD．因为电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，所以电压表V的示数与电流表A1的示数的比值不变，电压表的示数与电流表A2的示数的比值变大，故C正确，D错误。
故选C。
19、B
【详解】A．炒菜时主要通过热传递使菜的内能增加，故A错误；
B．汽油机在压缩冲程中，活塞压缩空气和汽油的混合气体，对气体做功，汽缸内气体的内能增大，故B正确；
C．电流通过导体产生的热与电流大小、通电时间、导体的电阻有关，故C错误；
D．晶体在熔化过程中，吸收热量，温度不变，内能变大，故D错误。
20、D
【详解】A、由图知，当灯泡两端电压为4V时，通过它的电流为0.5A．故A错误；
B、由图知，灯泡两端电压变化大于通过灯泡电流的变化，由R＝可知，灯泡电阻随电压增大而增大．故B错误；
C、如果灯泡两端电压为3V时，实际功率是1.8W，由公式P＝UI知，通过的电流应该是0.6A．由图象知，电压为3V时，通过灯泡的电流远小于0.6A，所以其实际功率远小于1.8W．故C错误；
D、由图象知，当灯泡两端电压为4V时，通过的电流是0.5A，所以此时的实际功率是P＝UI＝4V×0.5A＝2W．故D正确．
故选D．
21、C
【详解】A．由图像可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，当电压为0到3V之间时，乙的电阻在不停变小，一开始是大于甲的电阻，A错误；
B．由图像可知，当乙两端电压为2V时，通过的电流为0.2A，根据欧姆定律可得

当乙两端电压为3V时，通过的电流为0.6A，此时的电阻为

电阻乙的阻值大小随电压的变大而减小，B错误；
C．如图（b）所示，甲和乙串联，通过两电阻的电流相等，当电路电流为0.2A时，由图像可知，，，根据串联电路的总电压等于各分电压之和可知，电源的电压

根据欧姆定律可得

C正确；
D．如图（c）所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图像可知，，，根据并联电路中干路电流等于各支路电流之和可知，干路电流

D错误。
22、B
【解析】（1）物体只有在凸透镜的一倍焦距以内能得到正立、放大的虚像．（2）电视画面由光的三原色红、绿、蓝合成的．（3）凸透镜对所有的光线都有会聚作用．（4）人从水面上斜着看水中的鱼，看到鱼的虚像在鱼的上方，叉鱼时要对着虚像的下面叉去，才能叉到鱼．解：A、当物体在二倍焦距看到缩小的像；物体在一倍焦距和二倍焦距之间，能看到放大的像；物体在一倍焦距以内能看到放大的像，故A错误．B、电视画面由红、绿、蓝三种原色合成各种色光，故B正确．C、凸透镜能使所有的光线会聚，故C错误．D、鱼的实际位置在看到像的下面，有经验的渔民叉鱼时，要对着看到的鱼的下面叉去，故D错误．故选B．
23、C
【详解】由灯泡额定功率及电压可求每个灯泡电阻为

则串联接入电路总功率为

故选C。
24、D
【详解】A．由图可知电阻与光强成反比，故随光强的增大电阻减小，随光强的减小电阻增大，故A错误；
B．光照强度变大时，电阻减小，由I=可知通过电路的电流变大，根据U=IR可知R0上的电压变大，电压表的示数变大，故B错误；
C．若火焰熄灭，光照强度变小，光敏电阻的阻值变大，通过电路的电流
I=＜1A，
故C错误；
D．当光强为1cd和3cd时，光敏电阻的阻值
R1=18Ω，
R2=6Ω，
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流分别为：
I1==A，
I2==0.6A，
电路的总电功率分别为
P1=UI1=9V×A=3W，
P2=UI2=9V×0.6A=5.4W，
光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W，故D正确。
25、C
【详解】A．由题意知三个用电器的额定电压相同，所以箱正常工作时它们的电压相同，故A错误；
B．由图可知：三个用电器正常工作相同时间（1小时），各自消费的电费不同，由此可知消耗的电脑不同，根据P＝可知，它们的功率各不相同，所以正常工作时通过的电流各不相同
故B错误；
C．电烤箱每小时消耗0.75元，消耗的电能W＝＝1.5kW额定功率P＝＝1.5Kw＝1500W,故C正确；
D．根据W＝Pt可知，消耗电能的多少不光决定于功率．还决定于时间的长短，所以在一个月内，小玲家电烤箱的用电费用不一定比电饭锅的用电费用多，故D错误；
26、D
【分析】当甲方击中乙方时电路接通，故S甲与乙方指示灯串联，S乙与甲方指示灯串联，且两路并联。
【详解】由题意知，S甲与乙方指示灯串联，S乙与甲方指示灯串联，然后两路并联在电源两端。
故选D。
27、A
【详解】A．相互摩擦，属于摩擦生热现象，是通过做功改变了物体的内能，故A项符合题意；
B．太阳照射，物体温度升高，是通过热传递改变了物体的内能，故B项不符合题意；
C．浸入热水，物体吸收热量，是通过热传递改变了物体的内能，故C项不符合题意；
D．炉火加热，物体吸收热量，是通过热传递改变了物体的内能，故D项不符合题意。
故选A。
28、C
【详解】AB．由图知，灯泡L1、L2串联，电压表V测L2两端的电压，电压表V的示数为2.4V，即L2两端的电压
U2＝2.4V，
已知电源电压恒为6V，根据串联分压的特点可知，灯泡L1的电压：
U1＝U﹣U2＝6V﹣2.4V＝3.6V，
故AB不符合题意。
C．根据串联电路的电压特点可知，灯泡L1和灯泡L2两端的电压之和为6V，C符合题意；
D．当灯泡L2断路时，电压表测量电源电压，则示数为6V，D不符合题意。
故选C。
29、A
【详解】杠杆根据动力臂和阻力臂的大小关系，可分为省力杠杆、费力杠杆和等臂杠杆；
阻力臂大于动力臂的是费力杠杆，图示中的钓鱼竿和筷子都属于费力杠杆，费力省距离，给我们带来方便；故应选A．
30、D
【详解】消耗的电能：

电费：
元；
用电器总功率为：

选D。

二、填空题（每空1分，共10题，20分）
31、150 2200
【详解】[1]由题意可知，小明家本月消耗的电能为

[2]从该电能表能够看到，每消耗的电能，转盘转过3000转，那么转盘转过1200转时，用电器消耗的电能符合关系式

可得

[3]由表盘信息可知，电压最大只能是220V，电流最大只能是10A，可以知道小明家中所有用电器的总功率不得超过

32、做功 机械能
【详解】[1]钻木取火，是克服摩擦做功，使木头的内能增加、温度升高，达到木头的着火点而燃烧，属于做功改变物体的内能；
[2] “钻木”时，消耗机械能，产生内能，将机械能转化为内能。
33、电流周围存在磁场 通电导体在磁场中受到力的作用
【解析】丹麦物理学家奥斯特首先发现了电流周围存在磁场，第一个揭示了电和磁之间的联系，这个实验被后人称为奥斯特实验。
电动机最早是由英国科学家法拉第完成设计的，电动机的工作原理是通电导体在磁场中受到力的作用。
34、电磁感应 机械 电
【详解】[1][2][3]发电机是利用电磁感应原理工作的，在工作过程中，线圈在外力的作用下在磁场中转动，将机械能转化成电能。
35、热传递 增加
【解析】改变内能的方式有做功和热传递两种；曝晒是通过热传递的方式来增加内能的，球内的空气温度升高，内能增大．
36、正 吸引 同种电荷互相排斥
【详解】[1]丝绸摩擦过的玻璃棒带正电荷；
[2]根据电荷相互作用的规律可知，异种电荷互相吸引，将带正电的玻璃棒靠近带负电的轻质小球时会相互吸引；
[3]验电器所利用的工作原理是同种电荷互相排斥。
37、电功 1.2×103
【详解】[1] 电能表是用来测量电路消耗电能（电功）的仪表。
[2] 小明家消耗的电能为

他家用去了1.2×103J的电能。
38、串 火 有
【解析】家庭电路中的开关与它控制的用电器是串联的，这样才能实现对用电器的有效控制。
测电笔中的氖管发光与否是判断火线和零线的主要依据，发光则为火线，不发光则为零线。但手一定要接触笔尾金属体，这样才能和大地连成通路，使电流通过，氖管才有可能发光。
【详解】在家庭电路中，开关与它控制的用电器是串联的；
测电笔是用来辨别零线和火线的工具，使用测电笔时，若氖管发光，表明测电笔接触的是火线；
人站在大地上，手接触笔尾金属体，笔尖金属体接触火线，火线和大地之间的电压是220V，在测电笔和人体中都有电流通过，不过电流非常小。
39、6 0.72
【详解】[1]灯L1标有“6V 3 W”字样，则灯泡的额定电压为6V，灯泡L1电阻R1=12Ω，而S、S1均闭合时，灯泡L2短路，电压表测量L1两端电压也是电源电压，此时灯L1正常发光，电压表的示数是6V；
[2]若闭合S、断开S1，两灯泡串联，电流表的示数是0.3A，灯泡L1两端分压
U1=IR1=0.3A×12Ω=3.6V
则L2的两端电压
U2=6V-3.6V=2.4V
则L2的实际功率为
P2=U2I=2.4V×0.3A=0.72W
40、裂变 聚变
【详解】[1]核电站是利用可控制的原子核裂变产生的能量来发电的；
[2]太阳内部进行着大规模的核聚变反应。

三、实验题（每空1分，共2题，15分）
41、断开 0.22 A
【详解】(1)[1]为了保护电路连接电路时，开关必须断开；
(2)[2]电流表的指针指示位置如图乙所示，电流表选用小量程，分度值为0.02A，则所测的电流值为0.22A；
(3)[3]A．测量过程中总是存在误差，误差会使三次的测量值有差异，故A正确；
B．若是因为没有对电流表调零造成的，则电流总是偏大或偏小；故B错误；
CD．串联电路各处的电流相等，故CD错误；
故选A。
42、 B 保护电路 C 0.28 0.7
【详解】(1)[1]因为灯泡的电压为2.5V，电压表的量程应该选择0-3V，如图所示：

(2)[2][3]为防止电路的电流过大，在闭合开关前，滑动变阻器的滑片应滑至最大阻值处；由图可知，应将滑片滑至B端，目的是保护电路；
(3)[4]小灯泡都不发光，且电压表、电流表均无示数说明电路断路；当把导线的两端接在A、E上时灯泡发光且电压表有示数，说明A、E之间的元件断路；当接A、C接线柱时，灯泡发光且电压表示数，说明C、E间是通路，A、C间的元件断路，由图可知是滑动变阻器断路，故选C；
(4)[5]电流表的量程为0～0.6A，分度值为0.02A，电流表的示数为0.28A；
[6]灯泡的额定功率为：
P=UI=2.5V×0.28A=0.7W。

四、计算题（每题10分，共2题，20分）
43、 (1)2.5A；(2)1100W；(3)77。
【详解】(1)只闭合开关S1时为小功率挡，此时电路中只有R1，挂烫机的工作电流
；
(2)同时闭合S1、S2时为大功率挡，此时R1和R2并联，电源电压220V，干路中的电流为
，
大功率挡的额定功率
；
(3) 0.2kg的水从10℃加热到100℃所需热量为
，
根据得消耗的电能：
，
根据知，所需时间为：

答：(1)使用小功率挡时，挂烫机的工作电流是2.5A ；
(2)大功率挡的额定功率为1100W；
(3)若加热效率为90%，使用大功率挡将水箱中0.2kg的水从10℃加热到100℃所需时间是77s。
44、 (1)9V；(2)0.6A；(3)15Ω
【详解】(1)只闭合开关S1时，只有电阻R1接入电路，电源电压
U=U1=I1R1=0.3A×30Ω=9V
(2)开关S1与S2都闭合时，两电阻并联，由于R1两端的电压不变，则通过R1的电流不变，由并联电路电流的特点可知，流过电阻R2的电流
I2=I-I1=0.9A-0.3A=0.6A
(3)因为电阻并联，所以R2两端的电压
U2=U=9V
R2==15Ω
答：(1)电源电压为9V；
(2)通过R2的电流为0.6A；
(3)R2的电阻为15Ω。
