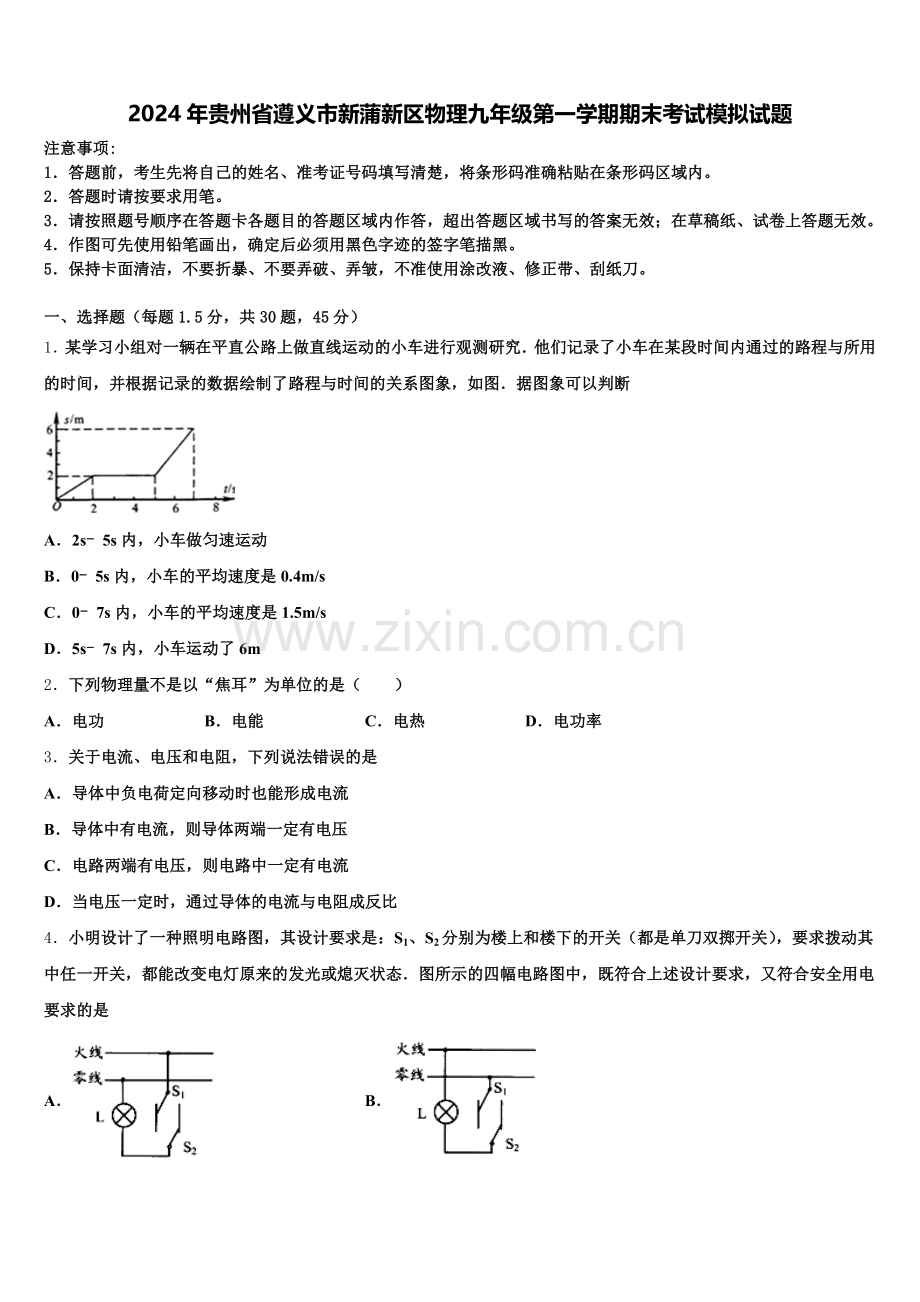

2024年贵州省遵义市新蒲新区物理九年级第一学期期末考试模拟试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题（每题1.5分，共30题，45分）
1．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图．据图象可以判断

A．2s﹣5s内，小车做匀速运动
B．0﹣5s内，小车的平均速度是0.4m/s
C．0﹣7s内，小车的平均速度是1.5m/s
D．5s﹣7s内，小车运动了6m
2．下列物理量不是以“焦耳”为单位的是（　　）
A．电功 B．电能 C．电热 D．电功率
3．关于电流、电压和电阻，下列说法错误的是
A．导体中负电荷定向移动时也能形成电流
B．导体中有电流，则导体两端一定有电压
C．电路两端有电压，则电路中一定有电流
D．当电压一定时，通过导体的电流与电阻成反比

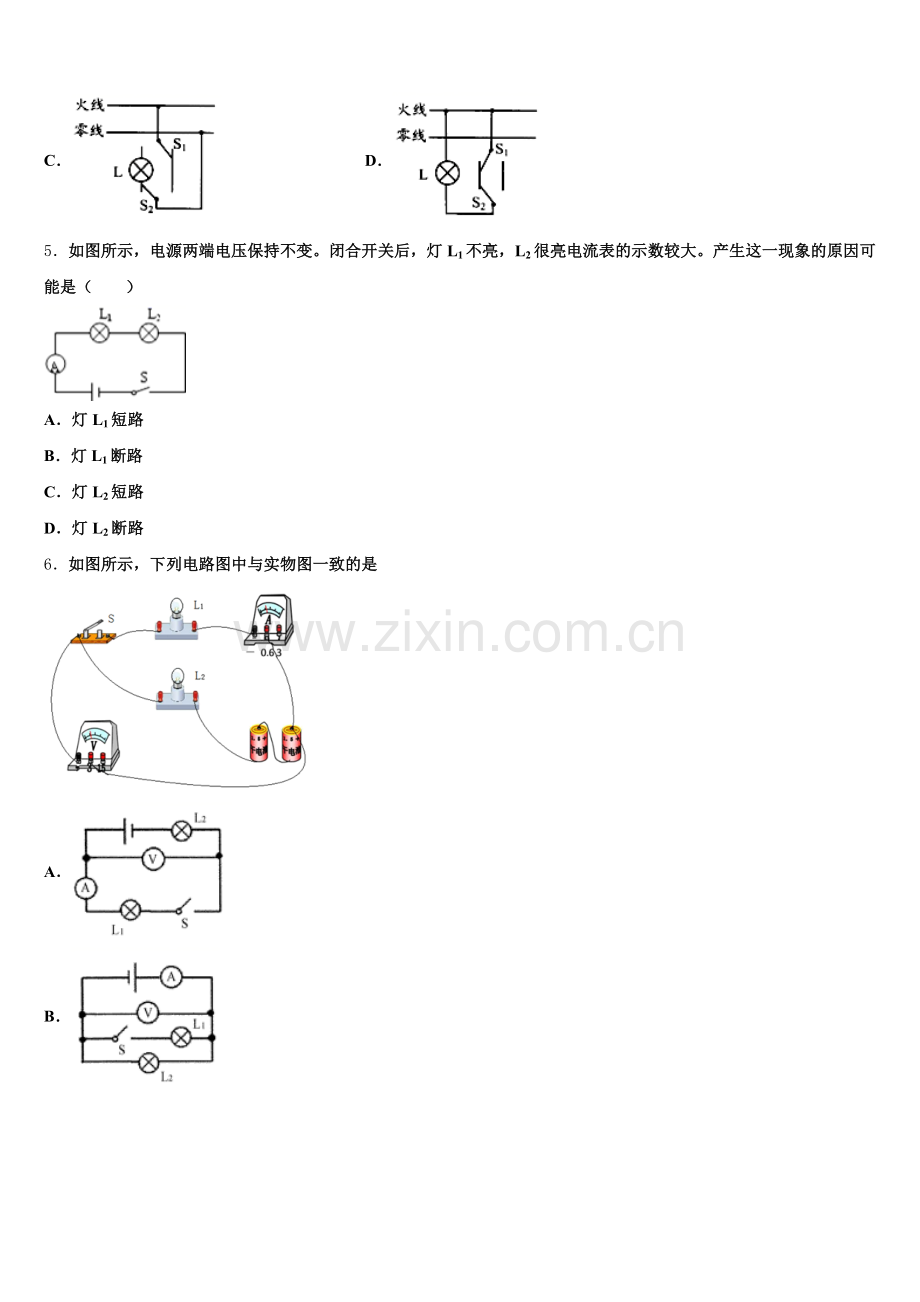

4．小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是
A． B．
C． D．
5．如图所示，电源两端电压保持不变。闭合开关后，灯L1不亮，L2很亮电流表的示数较大。产生这一现象的原因可能是（　　）

A．灯L1短路
B．灯L1断路
C．灯L2短路
D．灯L2断路
6．如图所示，下列电路图中与实物图一致的是

A．
B．
C．
D．
7．一台电动机正常工作时线圈两端电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正常工作1s消耗的电能为W和产生的热量为Q分别为
A．3800J、200J . B．3800J、3800J C．72200J、200J D．72200J、3800J
8．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（　　）
A．“220V 40W” B．“220V 25W” C．“36V 40W” D．“110V 60W”
9．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中

A．电流表的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大电功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω．
10．有两个灯泡，灯L1上标有“6V，3W“的字样，L2没有标记。测得L2正常发光时的电阻为6Ω，把它们串联在电路中，两灯均正常发光，则该电路消耗的总电功率是（ ）
A．1.5W B．3W
C．4.5W D．6W
11．关于电功率，下列说法正确的是（　　）
A．电功率越大的用电器，电流做功越快
B．电功率越大的用电器，电流做功越多
C．电功率越大的用电器，效率越高
D．用电器工作时的电功率，一定等于它的额定功率
12．如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是
A． B．
C． D．
13．如图所示，电流表A1、A2、A3的示数分别为0.2A、0.3A、0.6A，则流过R1、R2、R3的电流分别是（ ）

A．0.2A、0.1A、0.3A B．0.2A、0.3A、0.6A
C．0.6A、0.2A、0.1A D．0.1A、0.2A、0.3A
14．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（　　）

A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．该导体的电阻值是0.2Ω
15．小明要测量自己上楼时的功率，不需要测量的物理量是
A．体重 B．楼梯倾斜角度 C．楼的高度 D．上楼时间
16．小明学习了电学后，对以下电学知识的理正确的
A．用带正电的物体甲接触不带电的物体乙，正电荷从甲转移到乙，使得乙物体也带正电
B．应用测电笔检测电路时，一定没有电流通过人
C．绝缘体不容易导电是其内部几乎没有自由电荷
D．电阻的大小是它两端的电压和通过它的电流决定的
17．如图所示是内燃机工作循环中的一个冲程，它是

A．压缩冲程，将化学能转化成内能
B．压缩冲程，将机械能转化成内能
C．做功冲程，将内能转化成机械能
D．做功冲程，将机械能转化成内能
18．如图所示为某家庭电路的一部分，下列说法不正确的是（　　）

A．电烤箱的三脚插头接人三孔插座后，可使其外壳接地线
B．为用电安全，应在甲处安装两孔插座，乙处安装开关
C．电饭煲接入电路后，电饭煲与电灯是并联的
D．站在地上的人若用手直接接触A点，则会有触电危险
19．在图所示的电路中，电流表、电压表连接均正确的是
A． B．
C． D．
20．一个标有“12V 6W”的灯泡接入某电路中，测得通过它的电流是0.4A，则它的实际功率
A．等于6W B．小于6W C．大于6W D．无法判断
21．两盆冰水混合物，各自处在太阳下和背阴处，在盆内冰尚未熔化之前，用温度计去测盆内水的温度是
A．太阳下的那盆水温度较高                                     B．背阴处的那盆水温度较高
C．两盆水的温度一样高                                            D．不知气温高低，无法判断
22．把标有“220V 40W”的灯泡L1和“220V 60W”的灯泡L2串联接入220V电路两端，下列说法正确的是(　　)
A．两灯泡的额定电压都变小了
B．两灯泡的额定电功率都变小了
C．灯泡L1两端的实际电压比L2两端的实际电压大
D．通过灯泡L1的实际电流比L2的实际电流大
23．下列四种生活用具中，使用时属于费力杠杆的是（ ）
A．铁皮剪 B．钢丝钳
C．镊子 D．羊角锤
24．如图所示是汽油机未按工作循环顺序排列的各冲程示意图，正确的排列顺序应该是 。工作时，将内能转化成机械能的是 。

A．乙甲丙丁 丙
B．丁甲丙乙 丙
C．丁甲丙乙 甲
D．甲丙丁乙 甲
25．如图所示是一种家庭电路带指示灯的按键开关的电路图．使用时发现，当开关断开时，照明灯甲熄灭，指示灯乙发出微光；当开关闭合时，只有照明灯甲发光．根据这种开关的控制特性可以判断 ( )

A．甲灯的电阻略大于乙灯的电阻
B．甲灯的电阻远大于乙灯的电阻
C．甲灯的电阻略小于乙灯的电阻
D．甲灯的电阻远小于乙灯的电阻
26．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2 ， 则R1∶R2等于
A．2∶1 B．1∶2 C．2∶9 D．9∶2
27．学了电路后，小明设计了四个体重计原理图，你认为可行的是
A． B．
C． D．
28．老人和小孩同时爬楼，小孩先到楼顶，老人后到楼顶，则小孩一定比老人
A．做功少 B．做功多
C．做功快 D．做功慢
29．下列家用电器中，额定功率最大的是（　　）
A．手电筒 B．电视机 C．电冰箱 D．电热水器
30．如图所示，高压输电铁塔最上面的两条导线的作用是（ ）

A．固定铁塔 B．备用输电线
C．防止雷电 D．接收信息
二、填空题（每空1分，共10题，20分）
31．如图所示，A和B分别是两个阻值不同的电阻RA和RB的电流和电压关系图，则两个电阻阻值大小关系为RA___RB（选填“＞”、“＜”或“=”），若两个电阻并联，并联总电阻的图像在区域___（选填“I”、“Ⅱ”或“III” ）。

32．如图所示，为辨别家庭电路中的火线与零线，手拿试电笔方法正确是______图（选填“甲”或“乙”）。

33．如图，电源电压为12V，电压表示数为4V，则两灯泡是_____联，L1两端的电压是_____V，L2两端的电压是_____V．

34． “卡路里”简称“卡”，是热量的另一个单位，现在仍被广泛使用在营养计量中．“卡”是这样规定的：1卡等于在一标准大气压下，1g水温度升高1℃吸收的热量．那么1卡等于_____焦耳．[已知]
35．小明利用如图所示的电路测量未知电阻 Rx的阻值．已知电源电压恒定，定值电阻 R0的阻值为10Ω，开关 S 断开时电压表的示数为1V，开关S闭合时电压表的示数为3V．则该电源的电压为 _______V，未知电阻 R x的阻值为 _______Ω．开关S断开时，流过电阻 R x 的电流为_______A．

36．中国正在研制超级磁悬浮列车，采用真空管设计，未来的时速可达3000 km/h。磁悬浮列车是在车厢和铁轨上分别安放磁体，并使它们的磁极相互_________(填“排斥”或“吸引”)，从而使列车从铁轨上“浮”起来，达到_________(填“减小”或“增大”)阻力的目的。
37．语言复读机工作时需要6V的电源，可以用________节干电池串联起来使用，家庭电路中两盏亮度不同的灯泡并联时，它们的电压________（填“相同”或“不相同”）。
38．人们常用水给汽车发动机降温，这是因为水的_____较大，在相同条件下水能带走较多的热量，这个过程是通过_____的方式使水的温度升高．
39．科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示：这是由于头发丝带_____（选填“同种”或“异种”）电荷而互相_____的结果，这个现象也说明人体是_____（选填“导体”或“绝缘体”）。

40．如图甲和乙所示分别是我国研发出首款新型空气动力汽车和小型低碳化未来汽车，甲是利用压缩空气膨胀推动活塞做功提供动力，这种车在开车时将空气的_____能转化为机械能，乙车顶部的巨型叶子实际上是一个高效光电转换器，它可将_____能转化为电能，以上能量的转化过程中，能的总量_____（填“变大”“变小”或“不变”）。

三、实验题（每空1分，共2题，15分）
41．吴明同学利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。

（1）固定磁铁不动，闭合开关，让导体棒ab在蹄形磁体中_______（选填“左右”、“上下”）运动时，电流表指针会偏转。
（2）固定导体棒ab不动，闭合开关，蹄形磁体左右运动，电流表指针 ______（选填“会”“不会”）偏转。
（3）在探究过程中，如果断开开关，不管磁体、导体棒如何运动，电流表指针都_____（选填“会”“不会”）偏转。
（4）实验说明：闭合电路的部分导体在磁场中_______运动时，电路就产生感应电流。
（5）该同学完成实验后提出猜想：产生电流大小可能与运动速度有关，为探究感应电流大小与导体棒运动速度有关，可以进行的设计是____________。
42．在“探究水沸腾时温度变化的特点”的实验中。

（1）组装图中的器材时，应先调整固定_____（选填“铁圈A”或“铁圈B“）的位置。
（2）实验时，当水温升高到90℃时，每隔0.5min记录一次温度，直到水沸腾后几分钟为止，实验数据如下表所示：
时间/min
0
0.5
1
1.5
2
2.5
3
3.5
温度/℃
90
92
94
96
98
98
98
98
由数据可知，水的沸点是_____℃，水在沸腾过程中温度_____。
（3）为了减少从开始加热到沸腾所用的时间，可采用的措施是_____。（写出一种即可）
四、计算题（每题10分，共2题，20分）
43．在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4s内将一个重为100N的物体，沿着水平地面匀速拉动了2m。人的拉力为20N，物体移动时受到地面的摩擦力为物重的0.24倍，不计绳重及机械的摩擦。求：
(1)人的拉力所做的功；
(2)人的拉力做功的功率；
(3)滑轮组的机械效率。

44．如图所示，把重为 600 N 的物体匀速推到斜面顶端，已测得斜面长为 3 m，高为 0.9 m，实际推力为 300 N. 试求：

（1）有用功；
（2）斜面的机械效率.
参考答案

一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A.由图象可知，在2s∼5s的时间内小车运动的路程为0m，小车是静止，故A错误；B由图象可知,在0∼5s的时间内小车运动的路程为2m,小车的平均速度v＝＝0.4m/s，故B正确；C.由图象可知,在0∼7s的时间内小车运动的路程为6m,小车的平均速度v＝≈0.86m/s，故c错误；D.由图象可知，在5s∼7s内小车运动的s−t图象是一条倾斜的直线，小车做匀速直线运动，故D错误．故选B．
（1）由s-t图象找出路程与所对应的时间，由平均速度公式可以求出小车的平均速度；（2）物体做匀速直线运动或静止时，物体处于平衡状态；物体处于平衡状态时，物体所受合力为零，物体处于非平衡状态时，物体所受合力不为零；（3）物体的s-t图线是一条倾斜的直线时，物体做匀速直线运动，物体的s-t图象是一条平行于时间轴的直线时，物体处于静止状态．
2、D
【解析】ABC．焦耳是英国著名的物理学家，在能量和热学研究领域取得卓著的成就，物理学把焦耳做为功和能量的基本单位，所以电功、电能和电热的基本单位都是焦耳，ABC选项不符合题意；
D．瓦特是电功率的基本单位，选项符合题意。
故选D。
3、C
【解析】A．电流是由电荷的定向移动形成的，正负电荷的定向移动都能形成电流；故A的说法正确；
B．电压是使电路形成电流的原因，所以导体中有电流，则导体两端一定有电压；故B的说法正确；
C．电压是使电路形成电流的原因；电路两端有电压且电路是通路时，电路中才有电流，若电路两端有电压，但电路断路时，电路中不会有电流；故C的说法错误；
D．由欧姆定律可知，当电压一定时，通过导体的电流与电阻成反比；故D的说法正确．
4、A
【详解】A．电路是断开的，灯泡不工作，当S1 或S2 移到另一端的触点，电路都是闭合电路，灯泡都能正常工作，并且开关接在了火线上，符合安全用电的要求，故A符合题意；
B．电路是断开的，灯泡不工作，当S1 或S2 移到另一端触点，电路都是闭合电路，灯泡都能正常工作，但是开关接在了零线上，不符合安全用电的要求，故B不符合题意；
C．电路是断开的，灯泡不工作，当S1移到另一端触点，灯泡正常工作，但如果是S2移到另一端的触点，会造成电源的短路，烧坏电路，不符合安全用电的要求，故C不符合题意；
D．电路中灯泡和开关都接在了火线上，不符合安全用电的要求，故D不符合题意；
故选A。
5、A
【详解】由电路图知，两只灯泡串联，电流表测量电路电流；电流故障包括短路和断路，当发生短路时，电路中有较大的电流，被短路的用电器不工作；当发生断路时，电路中没有电流，用电器不能工作。闭合开关后，灯L1不亮，L2很亮电流表的示数较大，说明电路中发生了短路现象，不会是断路。灯L1不亮，说明是L1短路，故选A。
6、A
【详解】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端．
A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A正确；
B、由电路图可知，两灯泡并联，与实物图不符，故B错误；
C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端的电压，实物图中电压表测量灯泡L1两端的电压，与实物图不符，故C错误；
D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端的电压，与实物图不符，故D错误；
7、A
【解析】电动机正常工作1s消耗的电能：
W=UIt=380V×10A×1s=3800J
电动机正常工作1s产生的热量：
Q=I2Rt=（10A）2×2Ω×1s=200J
故选A．
电动机是非纯电阻，消耗的电能转化为动能和内能．故计算其消耗的电能所用的公式是：W=UIt，而计算其产生的热量的公式必须用焦耳定律：Q=I2Rt
8、D
【详解】由题意可知，各自在额定电压下正常工作，其实际功率等于额定功率，根据可知，“110V 60W”用电器的功率最大，在相同时间内，这个“110V 60W”用电器做功最多，故选D。
9、D
【详解】A．由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：
IL =PL/UL=1.25W2.5V=0.5A，
即电路的最大电流是0.5A，故A错误；
C．因为串联电路中各处的电流相等，当电路中的最大电流I大 =0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：
P大=UI大=4.5V×0.5A=2.25W，
故C错误；
D．由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：
RL =UL/IL=2.5V/0.5A=5Ω，
R总=（U-UL）/I大=（4.5V-2.5V）/0.5A=4Ω，
故D正确；
B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流：
I小=U/（RL+R大）=4.5V/（5Ω+20Ω）=0.18A，
则灯泡消耗的最小功率：
PL小 =I小2 RL =（0.18A）2 ×5Ω=0.162W，
故B错误．
本题考查的是串联电路的特点、欧姆定律及电功率公式的应用，解题的关键是正确的判断电路中的最大电流和最小电流．
10、C
【详解】由P可知，灯泡L1的电阻：
R1＝＝＝12Ω；
灯泡L1的额定电流：
I1＝＝＝0.5A；
由于把它们串联在电路中，两灯均正常发光，则电路中的电流为I＝I1＝0.5A；则由I＝可得：灯泡L2两端的电压：
U2＝IR2＝0.5A×6Ω＝3V；
所以电源电压为：
U＝U1+U2＝6V+3V＝9V；
电路消耗的总电功率：
P＝UI＝9V×0.5A＝4.5W。
故选C。
11、A
【详解】A．电功率是描述电流做功快慢的物理量，电功率越大的用电器，单位时间内做功越多，电流做功越快，故A项正确；
B．根据可知，电功率越大的用电器，电流做功不一定多，因为还与时间有关，故B项错误；
C．电功率是描述电流做功快慢的物理量，用电器的效率等于转化为有用的能量与消耗的电能之比，电功率和效率没有联系，故C项错误；
D．用电器正常工作时的电功率等于它的额定功率，若实际电压不等于额定电压，则实际功率不等于额定功率，故D项错误。
故选A。
12、D
【分析】要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．
【详解】A、滑动变阻器滑片移动时，电压表能测出电路中的电压值，且始终为电源电压，但无法求出通过未知电阻的电流，无法求出电阻，故A错误；
B、由于无法知道R0的电流，故无法求出待测电阻的电流和电压，无法求出电阻，故B错误；
C、根据图可知，利用电流表无法求出电压，故无法求出待测电阻两端的电压，无法求出电阻，故C错误；
D、由电路图可知，先把滑片移到最左端，滑动变阻器阻值全部接入电路，滑动变阻器与待测电阻串联，测出电路电流I，则电源电压U＝I（R0+RX）①；
再把滑动变阻器滑片移到最右端，时RP＝0，即只有RX接入电路，由电流表测出电路电流I'，则电源电压U＝I'RX，②，由①②联合可以求出RX，故D正确．
故选D．
13、A
【详解】由电路图可知，三电阻并联，电压表测电源的电压，电流表A3测干路电流，电流表A2测R1、R2支路的电流之和，电流表A1测R1支路的电流，通过R1的电流为0.2A，因并联电路中干路电流等于各支路电流之和，所以通过R2的电流
I2=IA2-I1=0.3A-0.2A=0.1A，
通过R3的电流
I3=IA3- IA2=0.6A-0.3A=0.3A，
故选A。
14、C
【详解】AC．由于电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，所以，由图象知道，当导体两端的电压为0时，电流为0，但是电阻不为零，故A错误，C正确；
BD．由知道，该导体的电阻

即电阻不随电压的改变而改变，故BD错误。
故选C。
15、B
【详解】自己上楼时的功率：
，
需要测量的物理量是小明的体重、楼层的高度、上楼时所用的时间，不需要测量楼梯倾斜角度。故B符合题意，ACD不符合题意。
16、C
【详解】A．用带正电的物体甲接触不带电的物体乙，是负电荷从乙转移到甲，使得乙物体也带正电，故A错误；
B．应用测电笔检测电路时，有电流流过人体，只不过电笔内有一个很大的电阻，只有很小的电流流过人体，所以人是安全的，故B错误；
C．绝缘体不容易导电是其内部几乎没有自由电荷，故C正确；
D．电阻是导体对电流的一种阻碍作用，其大小与导体的材料、长度、横截面积和温度有关，与通过他的电流和他两端的电压的大小是无关的，故D错误．
17、C
【详解】图中的气门关闭，活塞下行，并且电火花打火，这是做功冲程的特点；在做功冲程中，能量转化关系是气体的内能转化为机械能由此可知ABD错误，C正确；
18、B
【分析】根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个分析判断即可解决。
【详解】A. 电烤箱接入三孔插座能使电烤箱金属外壳接地，防止由于烤箱的外壳带电而使得人发生触电事故，故A正确，不符合题意；
B. 在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故B错误，符合题意；
C. 由于并联电路中的各个用电器是互不影响的，所以电饭煲接入电路后与电灯是并联的，故C正确，不符合题意；
D. 站在地上的人接触A点（火线）是会触电的，故D正确，不符合题意。
故选B。
19、B
【详解】在电路中，电流表要串联在电路中，电压表要并联在电路中，并且都要正进负出，B选项正确，故选B
20、B
【详解】灯泡的额定电压：U额=12V，灯泡的额定功率：P额=6W，灯泡的额定电流：I额=P额/U额=6W/12V=1．5A，由P=I2R知灯泡的电流越小，电功率越小∴当I实＜1．5A时，即：I实＜I额时，P实＜P额，故选B．
21、C
【详解】冰水混合物的温度为0，由于两个盆中的冰都未熔化完，都处于冰水混合的状态，所以它们的温度是相等的。
故应选C。
22、C
【详解】AB．用电器正常工作时的电压为额定电压；用电器在额定电压下的功率为额定功率。把两个灯泡串联接入220V电路两端，两灯泡的额定电压和额定功率都不改变，故AB错误；
C．由灯泡的铭牌可知，两灯泡的额定电压相等，L1的额定功率小于L2的额定功率；因为P═，所以L1的电阻大于L2的电阻；串联电路中各处的电流相等，由U=IR可知，则灯泡L1两端的实际电压比L2两端的实际电压大，故C正确；
D．串联电路中，各处的电流相同，通过两个灯泡的电流相等，故D错误。
故选C。
23、C
【解析】A．剪铁的剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C符合题意；
D．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
24、B
【详解】甲图中的两个气门都关闭，活塞上行，所以是压缩冲程，压缩冲程是将机械能转化为内能的过程；乙图中的进气门关闭，排气门打开，活塞上行，所以是排气冲程；丙图中的两个气门都关闭，活塞下行，所以是做功冲程，做功冲程是将内能转化为机械能的过程；丁图中的进气门打开，排气门关闭，活塞下行，所以是吸气冲程；综上所述，各冲程示意图正确的排列顺序应该是：丁甲丙乙，故B符合题意。
25、D
【详解】当开关闭合时，电路为甲灯泡的简单电路且灯甲发光说明甲灯泡无短路现象；当开关断开时，甲乙两灯泡串联，且照明灯甲熄灭，指示灯乙发出微光说明电路是通路，因串联电路各处的电流相等，且灯泡的亮暗取决于实际功率的大小，所以根据P=I2R可知，甲灯泡的实际功率远小于乙灯泡的实际功率，即甲灯的电阻远小于乙灯的电阻。故选D。
当开关断开时，甲乙两灯泡串联，乙灯泡发出微光说明电路是通路；当开关闭合时，电路为甲灯泡的简单电路且灯甲发光说明甲灯泡无短路现象；根据灯泡的亮暗取决于实际功率的大小和P=I2R判断两灯泡的电阻关系。
26、D
【详解】阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为9Ω；将它们并联，其总电阻为2Ω，则R1∶R2等于9∶2 ．
27、C
【详解】①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意．
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意．
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意．
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意．
故选C．
28、A
【详解】老人的体重一定大于小孩的体重，但他们爬楼的高度相同，根据公式W=Gh可知小孩做功一定比老人做功少，由于爬楼时间未知，所以无法比较做功的快慢，故选A。
29、D
【详解】手电筒的额定功率约为2W；电视机的额定功率约为120~200W ；电冰箱的额定功率约为200W ；电热水器的额定功率约为1200W。通过比较额定功率最大的是电热水器，故ABC不符合题意，D符合题意。
故选D。
30、C
【详解】高压输电铁塔最上面的两条导线是避雷线，防止雷直接击到输电线上，这两条线一般与铁塔相连，将电流引入大地。
故选C。

二、填空题（每空1分，共10题，20分）
31、﹥ III
【详解】[1][2]由图示可知，当电流相等时，A两端的电压较高，所以可知电阻A的电阻较大；当两个电阻并联时，相当于增大了导体的横截面积，总电阻将比较小的电阻还小，故应处于III区域。
32、甲
【分析】正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；手千万不要接触笔尖金属体。
【详解】甲图的使用方法是正确的，手接触笔尾金属体；乙图的使用方法是错误的，测电笔接触火线或零线，氖管都不发光。
33、串 8 4
【详解】从电路图中可以看出，两灯泡依次连接，因此两灯泡是串联；电压表并联在L2两端，因此L2两端的电压等于电压表的示数，即4V；已知电源电压和L2两端的电压，由串联电路电压的特点可知，L1两端的电压是12V﹣4V=8V．
34、4.2
【详解】由题意知，1g的水温度升高1℃所吸收的热量为1卡，1g的水温度升高1℃所吸收的热量为：
Q吸＝c水m水△t＝4.2×103J/（kg•℃）×0.001kg×1℃＝4.2J
所以可知
1卡＝4.2J
35、3 20 0.1
【详解】[1]由题意可知，当开关S闭合时，只有电阻R0接入电路，电压表示数为电源电压，所以可知电源电压为3V；
[2][3]当开关S断开时，两电阻是串联的，电压表测电阻R0两端的电压示数为1V，可知此时电阻Rx端的电压为2V，电路中的电流为

所以可得电阻Rx的阻值为

36、排斥 减小
【分析】本题考查磁体间的相互作用、影响摩擦力的因素等相关知识，可据此来分析
【详解】[1]磁体间的相互作用：同名磁极相互排斥，异名磁极相互吸引。利用同名磁极相互排斥原理，使列车悬浮；
[2]列车行驶，车轨和车轮之间阻力为摩擦力。列车悬浮，与车轨脱离，减小阻力。
同名磁极相互排斥、减小接触面粗糙程度可降低摩擦力
37、4 相同
【详解】[1]每节干电池的电压值是1.5V，要想得到6V的电压，根据串联电路电压的特点可以得出应该是将
=4
节干电池串联；
[2]因为家庭电路中两盏亮度不同的灯泡并联，根据并联电路中的电压规律可知，它们的电压相同。
38、比热容 热传递
【详解】（1）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以常用水给汽车发动机降温；
（2）在该过程中，发动机放出热量、温度降低，水吸收热量、温度升高，发生了热传递．
39、同种 排斥 导体
【解析】人体是导体，当人触摸静电球时，人体也带了和静电球同种电荷的电，人的头发上也会带上与静电球同种电荷的电，同种电荷相互排斥，因此头发会蓬松竖起来，呈现“怒发冲冠”的景象。
40、内 太阳（光） 不变
【详解】[1]空气膨胀推动活塞运动，属于空气的内能转化为机械能。
[2]光电转换器是将太阳能转化为电能。
[3]由能量守恒可知，在转化过程中，能的总量不发生变化。

三、实验题（每空1分，共2题，15分）
41、左右 会 不会 切割磁感线 在同一磁场中，快速移动导体棒与缓慢移动导体棒观察电流表指针偏转情况
【详解】(1)[1]固定磁铁不动，闭合开关，让导体棒ab在蹄形磁体中左右方向运动时，导体切割磁感线，会产生感应电流，电流表指针会发生偏转；
(2)[2]固定导体棒ab不动，闭合开关，蹄形磁体左右运动时，导体切割磁感线，会产生感应电流，电流表指针会发生偏转；
(3)[3]断开开关，不是闭合电路，不管磁体、导体棒如何运动，都不会产生感应电流，电流表指针都不发生偏转；
(4)[4]由此得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流；
(5)[5]为了探究感应电流的大小可能与运动速度有关，根据控制变量法，应该保持磁场强弱相同，改变导体运动快慢，观察电流表指针的偏转角度。因此可以进行的设计为：在同一磁场中，快速移动导体棒与缓慢移动导体棒观察电流表指针偏转情况。
42、铁圈B 98 不变 可以适当的减少水量（适当的提高水的初温）。
【详解】(1)[1]由于酒精灯的外焰温度比较高，所以酒精灯是用外焰来加热的，组装器材时，通过调整铁圈的位置保证使用酒精灯的外焰来加热，故先调整固定B，再调整固定A的位置，让温度计的玻璃泡完全浸没在水中；
(2)[2]从表中数据可以看出，从2min-3.5min，水的温度为98℃保持不变，所以水的沸点应为98℃；
[3]由表中数据可知，水沸腾过程中，温度不变；
(3)[4]要减少从开始加热到沸腾所用的时间，可以适当的减少水量，适当的提高水的初温。

四、计算题（每题10分，共2题，20分）
43、 (1) 80J；(2) 20W ；(3) 60%
【详解】解：(1)由图知，n=2，则绳端移动的距离

人的拉力所做的功

(2)拉力F做功的功率

(3)因为物体移动时受到地面的摩擦力为物重的0.24倍，所以物体受到的摩擦力

机械效率为

答：(1)人的拉力所做的功为80J；
(2)人的拉力做功的功率20W；
(3)滑轮组机械效率为60%。
44、（1）540J；（2）60%
【详解】(1)由题知，斜面长s=3m，斜面高h=0.9m，物体重G=600N，推力F=300N；
使用斜面所做的有用功：
，
[2]推力做的总功：
，
斜面的机械效率：
。
答；(1)有用功为540J；
(2)斜面的机械效率为60%。
