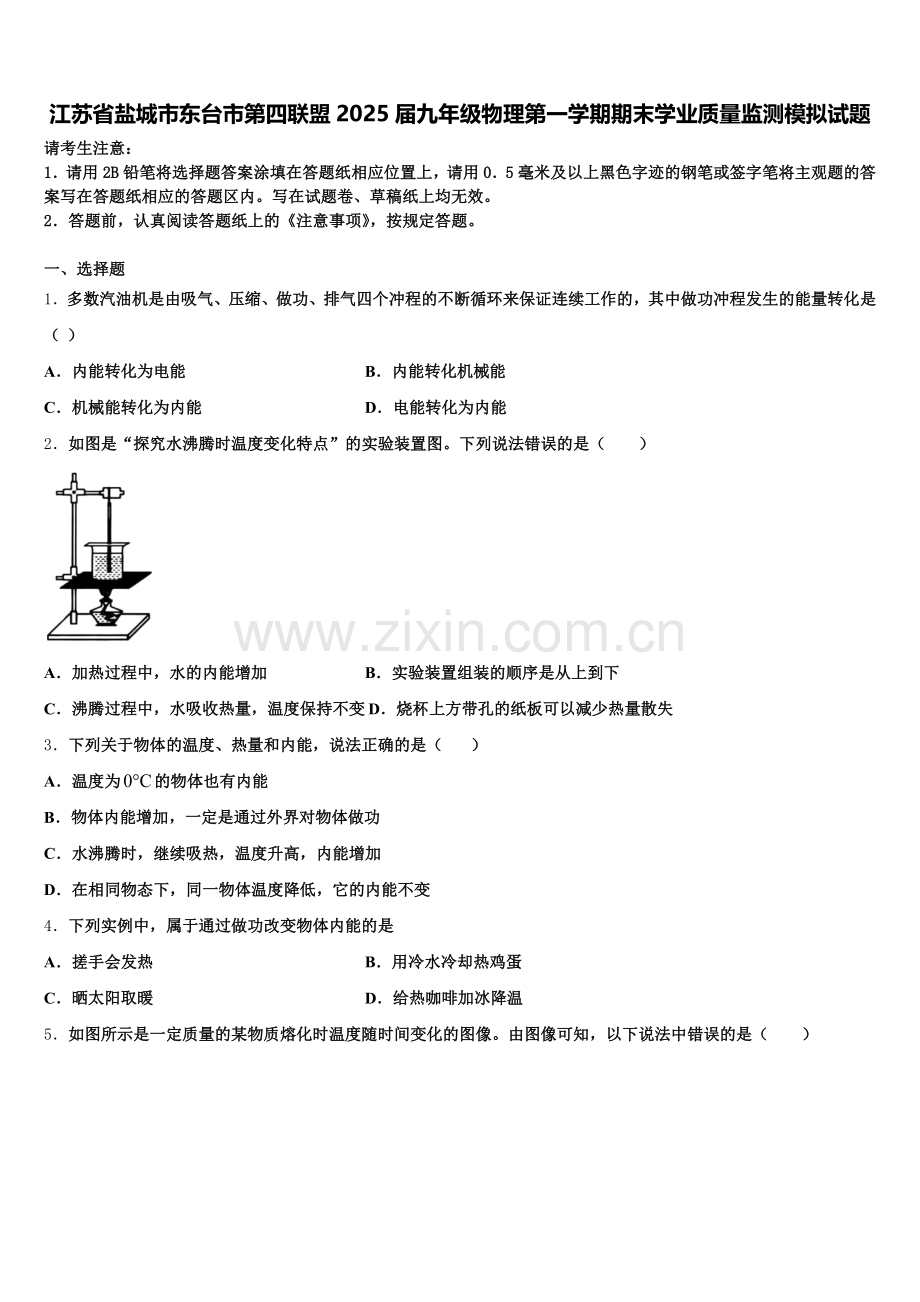

江苏省盐城市东台市第四联盟2025届九年级物理第一学期期末学业质量监测模拟试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、选择题
1．多数汽油机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的，其中做功冲程发生的能量转化是（ ）
A．内能转化为电能 B．内能转化机械能
C．机械能转化为内能 D．电能转化为内能
2．如图是“探究水沸腾时温度变化特点”的实验装置图。下列说法错误的是（　　）

A．加热过程中，水的内能增加 B．实验装置组装的顺序是从上到下
C．沸腾过程中，水吸收热量，温度保持不变 D．烧杯上方带孔的纸板可以减少热量散失
3．下列关于物体的温度、热量和内能，说法正确的是（ ）
A．温度为的物体也有内能
B．物体内能增加，一定是通过外界对物体做功
C．水沸腾时，继续吸热，温度升高，内能增加
D．在相同物态下，同一物体温度降低，它的内能不变
4．下列实例中，属于通过做功改变物体内能的是
A．搓手会发热 B．用冷水冷却热鸡蛋
C．晒太阳取暖 D．给热咖啡加冰降温

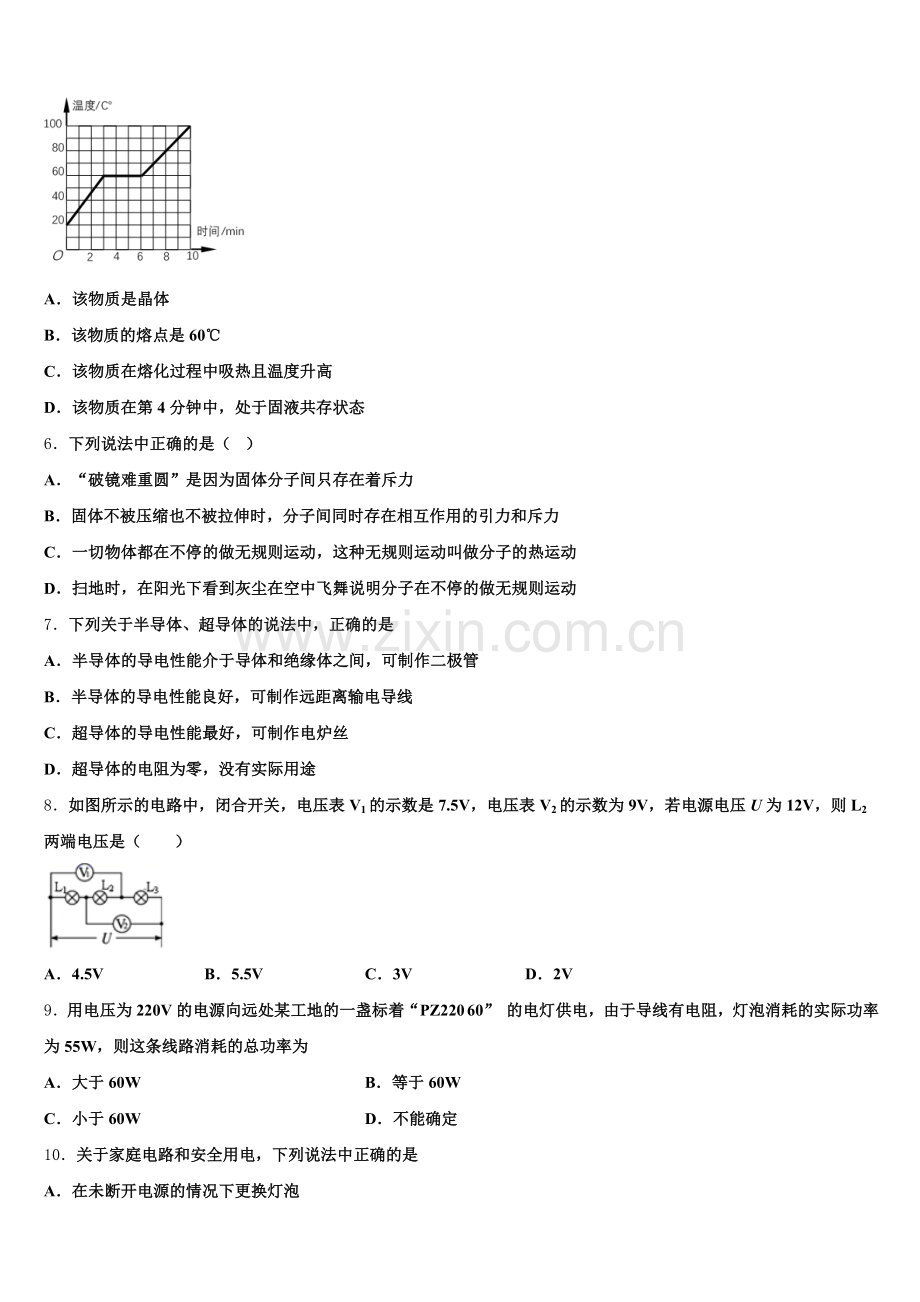

5．如图所示是一定质量的某物质熔化时温度随时间变化的图像。由图像可知，以下说法中错误的是（　　）

A．该物质是晶体
B．该物质的熔点是60℃
C．该物质在熔化过程中吸热且温度升高
D．该物质在第4分钟中，处于固液共存状态
6．下列说法中正确的是（ ）
A．“破镜难重圆”是因为固体分子间只存在着斥力
B．固体不被压缩也不被拉伸时，分子间同时存在相互作用的引力和斥力
C．一切物体都在不停的做无规则运动，这种无规则运动叫做分子的热运动
D．扫地时，在阳光下看到灰尘在空中飞舞说明分子在不停的做无规则运动
7．下列关于半导体、超导体的说法中，正确的是
A．半导体的导电性能介于导体和绝缘体之间，可制作二极管
B．半导体的导电性能良好，可制作远距离输电导线
C．超导体的导电性能最好，可制作电炉丝
D．超导体的电阻为零，没有实际用途
8．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（　　）

A．4.5V B．5.5V C．3V D．2V
9．用电压为220V的电源向远处某工地的一盏标着“PZ220 60” 的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W，则这条线路消耗的总功率为
A．大于60W B．等于60W
C．小于60W D．不能确定
10．关于家庭电路和安全用电，下列说法中正确的是
A．在未断开电源的情况下更换灯泡
B．把用电器的三脚插头改为两脚插头接在两孔插座上使用
C．在家庭电路中安装空气开关或保险丝
D．家庭电路中总电流过大一定是短路造成的
11．如图所示，滑雪运动员的滑雪板做得宽大，其目的是为了（ ）

A．增大压强 B．减小压强 C．增大压力 D．减小压力
12．如图为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为．据你对交通指示灯的了解，可以推断这些灯的连接方式为( )

A．都是串联
B．都是并联
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
二、填空题
13．夏天的雷雨天气里，当一大片带负电的云层接近建筑物时，云层中的负电荷通过避雷针经金属结导入大地，则此时金属线中的电流方向是从_____流向______。(选填“云层”或“大地”)
14．如图甲所示是灯泡L的电流随电压变化关系图，已知灯泡的额定电压为6V，则灯泡的额定功率为_____W. 将灯泡接入如图乙所示的电路中，已知电源电压恒为8V，若此时灯泡的实际功率为1. 2W.则滑动变阻器接入电路的电阻为_____Ω。

15．用毛皮摩擦过的橡胶棒带______________电；冬天用塑料梳子梳头时，会发现头发丝会互相分开，这是因为头发丝带上了同种电荷而相互_______________。
16．我国标准动车组“复兴号”的座位上装有两孔和三孔插座。它们的区别是三孔插座中有________线，防止电器漏电时有安全隐患。同一排座位上正在充电的两部手机之间是________（填“串”或“并”）联的，充电时手机电池相当于________（填“用电器”或“电源”），使用快速充电器给手机充电时，其充电________（“功率”或“电压”）一定比使用普通充电器时大。
三、实验题
17．（8分）雨天乘车时，小华发现小车前挡风玻璃上的刮水器随着雨的大小，刮动的速度相应地发生变化．雨停后，刮水器自动停止工作．小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属网”装置．小华想，该装置究竟在刮水器工作中起到了什么作用，于是他自制了如图1所示的雨水检测金属网（以下简称检测网），并设计了如图2所示模拟电路进行探究．

（1）小华按照所设计的电路图连接电路，实验时，检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通，表明雨水是_____（选填“导体”或“绝缘体”）．小华通过观察电路中_____的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化．
（2）将检测网竖立并浸入雨水中不同深度处进行实验，记录如下数据：
检测网浸入雨水中部分
未浸入
1/3浸入
2/3浸入
全部浸入
电流表的示数/A
_____
0.16
0.20
0.32
①结合上述实验将表格中的数据补充完整．
②分析数据可知，检测网浸入雨水中深度越深，电流表示数越大．这说明a、b间接入电路的电阻在_____（选填“变大”或“变小”）．根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的_____变化引起的．
18．（8分）在“伏安法测电阻”实验中，某小组的实验电路如图甲所示．

(1)本实验是根据Rx＝_____算出电阻Rx的阻值．
(2)由两节新干电池串联组成的电源两端电压大约是_____V.
(3)闭合开关前，应将变阻器滑片放在其最_____(填“左”或“右”)端，闭合开关后，发现两个电表中只有一个电表有示数，初步检查确认，接线完好且两个电表无故障，则发生故障的元件应是_____(填“电源”“电阻Rx”或“变阻器”)．
(4)排除故障后，经过多次测量得到的实验数据如表所示：
数据序号
1
2
3
4
5
电压U/V
0.75
1.0
1.5
2.0
2.5
电流I/A
0.09
0.14
0.22
0.28
0.32
①为减小实验误差，小明依据多次测量取平均值的做法进行了如下运算：

由此得电阻Rx＝7.38 Ω .这样的算法是_____(填“合理”或“不合理”)的．
②小芳把表中的数据在坐标系中描点、连线，得到如图乙所示的U－I图象．由图可得电阻Rx＝_____Ω.
(5)由于没有电压表，小红设计了如图丙所示的电路图，其中电阻R0＝20 Ω，电流表A1、A2为两个完全相同的电流表，连接好电路后，闭合开关，发现两个电流表指针均偏转了相同的角度，如图丁所示，则通过电阻Rx′的电流是_____A．R′x＝_____Ω.

19．（8分） (1)在研究滑动摩擦力的实验中，用弹簧测力计拉着木块在水平木板上做____运动（如图所示）。

(2)这时弹簧测力计所示的拉力为____N，木块受到摩擦力为____N，理由是木块处于平衡状态，拉力与摩擦力是一对____。
(3)如果在木块下加一粗糙的毛巾，摩擦力将____（填“变大”“变小”或“不变”），这一事实说明：滑动摩擦力大小与____有关。
(4)要探究滑动摩擦力的大小与压力的关系，需保持接触面不变，改变____的大小；这种方法叫____。
四、作图题
20．（8分）请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图．
（_______）

21．（8分）如图所示，用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量灯泡L1的电流，导线不能交叉。
（____）

五、计算题
22．（10分）如表格所示为某电烤箱的铭牌，高温挡额定功率模糊不清。如图虚线内所示是电烤箱内部的简化电路图。和均为电热丝，＝72.6Ω．电烤箱开关接1时是低温挡，接2时是高温挡。求：
（1）电烤箱在低温挡正常工作15min电流做的功；
（2）的阻值；
（3）某用电高峰期，若家庭电路中只有电烤箱在高温挡工作，发现标有“3000imp/（kW•h）”的电能表的指示灯闪烁162次共用时4min，求此时家庭电路两端的实际电压。
XX排电烤箱
额定电压
220V
额定功率
高温挡
W
低温挡
400W

23．（12分）如图所示，R2=40Ω，当S1、S3断开，S2闭合时，电流表的示数是0.3A，电压表的示数为3V。
求：(1)R1的电阻值；
(2)电源电压；
(3)电阻R2消耗的电功率；
(4)当S2断开，S1、S3闭合时，电流表的示数和通电1min电流通过R1所消耗的电能。

参考答案

一、选择题
1、B
【详解】内燃机的四个冲程是吸气、压缩、做功、排气冲程；其中做功冲程中高温高压燃气推动活塞向下运动，将内能转化为机械能，使发动机获得动力，故应选B。
2、B
【详解】A．水加热过程中，水的内能不断增加， A项正确，故A项不符合题意；
B．由于要用酒精灯的外焰加热，所以需先根据酒精灯的外焰固定石棉网的高度，即实验装置的组装顺序应为自下而上，B项错误，故B项符合题意；
C．水沸腾过程中，水吸收热量，温度保持不变，C项正确，故C项不符合题意；
D．烧杯上方带孔的纸板可以减少热量散失，能缩短把水加热到沸腾的时间，D项正确，故D项不符合题意。
故选B。
3、A
【详解】A．任何温度的物体都有内能，故A项正确；
B．物体内能增加，可能是通过外界对物体做功，也可能是给物体传递热量。故B项错误；
C．水沸腾时，继续吸热，温度不变，内能增加。故C错误；
D．在相同物态下，同一物体温度降低，它的内能减小。故D错误。
4、A
【解析】A. 双手因摩擦而发热属于做功改变内能，符合题意；
B. 煮熟的鸡蛋，放冷水里，与冷水发生热传递，不符合题意；
C. 晒太阳时，通过热传递改变人的内能，人因此会感觉热，不符合题意；
D. 把冰块放热咖啡里，喝时感觉很凉爽，是热咖啡和冰块之间发生了热传递，不符合题意。
5、C
【分析】本题考查晶体熔化图像相关知识，根据图像和晶体熔化特点分析求解。
【详解】A．由图可知，该物质熔化时有固定的熔化温度，所以该物质为晶体，说法正确，故A项不符合题意；
B．由图可知，该物质熔化时有固定的熔化温度为60℃，故该物质的熔点为60℃，说法正确，故B项不符合题意；
C．晶体在熔化过程中吸热且温度不变，说法错误，故C项符合题意；
D．该物质在第4分钟中时，在熔化过程中，物质处于处于固液共存状态，说法正确，故D项不符合题意。
故选C。
6、B
【详解】A．“破镜难重圆”是因为分子间距离太大，分子间的引力无法发挥作用，故A错误；
B．固体分子之间的作用比较大，且是同时存在着引力和斥力，所以很难拉伸，也很难被压缩，故B正确；
C．一切物质的分子都在不停地做无规则的运动，这种无规则运动叫做分子的热运动，故C错误；
D．灰尘由很多分子组成的固体小颗粒，故其运动不是分子的运动，故D错误。
故选B。
7、A
【解析】解答：AB、容易导电的物体叫导体，不容易导电的物体叫绝缘体，半导体的导电性能介于导体和绝缘体之间，具有一些特殊的物理性质，单向导电性，可制作二极管．故A正确，B错误；C. 超导体的电阻为零，利用电流热效应工作的电器设备都不能用超导材料制作，故C错误；D. 超导体的电阻为零，也就避免了内能的损耗，适合制作远距离输电导线，故D错误．
点睛：半导体的导电性能介于导体和绝缘体之间，具有一些特殊的物理性质．超导体的电阻为零，利用电流热效应工作的电器设备都不能用超导材料制作，但作远距离输电导线可以大大减小能量的损耗．
8、A
【详解】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，则
，
，
；
解得U2＝4.5V；
故选A。
9、C
【详解】如果导线电阻忽略时，即220V的电压全部接在“PZ 220-60”的灯泡上，灯泡正常发光，功率是额定功率60W；当导线上电阻不忽略时，即电路中的电阻变大，由可知电路消耗的总功率变小，即小于60W，故选C。
10、C
【详解】A．在未断开电源开关的情况下更换灯泡容易发生触电事故，故A错误；
B．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电流及时导向大地，易发生触电事故，故B错误；
C．为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故C正确；
D．家庭电路中总电流过可能是用电器总功率过大或短路造成的，故D错误。
11、B
【详解】根据知，在压力一定时，增大受力面积，可以减小压强。
所以滑雪运动员的滑雪板做得宽大，其目的是为了减小压强。
故选B。
重点是增大和减小压强的方法，牢记影响压强大小的两个因素，可以通过增大压力或减小受力面积的方法来增大压强，反之减小压强。
12、B
【解析】路口设有红、绿、黄灯，红灯亮停止行驶，绿灯亮时开始行驶，黄灯亮时越过停车线继续行驶，未越过停车线的等待，路口的红、绿、黄灯都能单独工作，互相不影响，说明指示灯之间是并联的，故B正确．
故本题答案为B．

二、填空题
13、大地 云层
【详解】[1][2]金属线中定向移动的是自由电子，自由电子带负电，电流方向与负电荷定向移动方向相反，所以当云层中的负电荷通过避雷针经金属结导入大地，则此时金属线中的电流方向是从大地流向云层。
14、6 10
【详解】[1]已知灯泡额定电压为6V，则由甲图可知，灯泡额定电流为1.0A，故灯泡的额定功率为：

[2]已知此时乙图中小灯泡实际功率为1.2W，由P=UI可知，对应甲图中灯泡实际电压为2V，实际电流为0.6A，此时灯泡功率正好为1.2W，由于灯泡与滑动变阻器串联，电源电压为8V，则滑动变阻器两端电压为6V，电流为0.6A，其接入电路阻值为：

15、负 排斥
【详解】[1]用毛皮摩擦过的橡胶棒带负电；
[2]同种电荷而相互排斥。
16、接地（地） 并 用电器 功率
【分析】三孔插座中右边和左边的孔分别与火线、零线相连，上孔应与应与大地连接，可防止有用电器外壳带电而使得人触电；各家用电器之间是并联时，各家用电器都正常工作，并且互不影响；电池充电的过程中，消耗电能，得到化学能，放电时，化学能转化为电能；根据分析。
【详解】[1]“复兴号”动车组座位上装有两孔和三孔插座，三孔插座中有地线，防止电器漏电时有安全隐患。
[2]各手机都正常工作，并且互不影响，则同一排座位上正在充电的两部手机之间是并联的。
[3]给手机电池充电，该手机电池消耗电能，则相当于用电器，最终变成电池内部的化学能。
[4]使用快速充电器给手机充电时，即充电时间短，根据可知，其充电功率一定比使用普通充电器时大。

三、实验题
17、导体 电流表示数 0 变小 横截面积
【分析】根据“检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通”，结合导体和绝缘体的定义判断，根据刮水器随着雨的大小，刮动的速度相应的发生变化可观察电流大小发生变化，来判断电动机情况；检测网未浸入水中时，电路是断开的，因此电流表无示数；影响导体电阻大小的因素有导体的材料、长度、横截面积，另外还与温度有关．
【详解】(1)由题意“检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通”可知雨水是导体，刮水器随着雨的大小，刮动的速度相应的发生变化，因此小华通过观察电路中电流表示数的变化，可以判断电动机转速的变化，从而反映刮水器刮水速度的变化；
(2)①根据上述实验可知，检测网未浸入水中时，电路没有接通，因此电流表示数为0；
②分析表中数据可知，检测网浸入雨水中深度越深，电流表示数越大，这说明a、b间接入电路的电阻在变小，根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的横截面积变化引起的．
18、 3 右 电阻Rx 不合理 7.5 1.6 5
【详解】(1)伏安法测电阻的实验原理是：Rx=；
(2)一节干电池电压1.5V，且电池串联总电压等于两节电池电压之和．所以由两节新干电池串联组成的电源两端电压大约3V；
(3)为了保护电路，闭合开关前，应将变阻器滑片放在最大值右端；
由实物图可知,如果电源有故障电路断路,电表都没有示数;而接线完好,只能是Rx或变阻器断路,但变阻器断路则整个电路断路,电表都没有示数;若Rx断路，则电压表串联入电路中有示数，电流表示数几乎为0，符合题意；
(4)①为了减小测量的误差应取多次测量的平均值，应先计算每次测量的电阻，再取平均值，故小明的做法不合理；
②由图象知,通过Rx的电流与其两端电压成正比，当电压为3V时，通过的电流为0.4A，
所以Rx的阻值：Rx===7.5Ω；
(5)由电路图知,R0和R′x并联,A1测R0支路电流,A2测干路电流，
由并联电路电流特点知，干路电流等于各支路电流之和，而两电流表指针偏转角度相同，
所以A2使用的是0−15V量程,A1使用的是0−0.6A量程,由乙图知A2示数为2A,A1示数为0.4A，
由欧姆定律和并联电路的电压特点知,U′x=U0=I0R0=0.4A×20Ω=8V，
由并联电路电流特点知：I′x=I−I0=2A−0.4A=1.6A，
所以R′x===5Ω.
19、匀速直线 2.4 2.4 平衡力 变大 接触面粗糙程度 压力 控制变量法
【详解】(1)[1]在研究滑动摩擦力的实验中，根据二力平衡条件，用弹簧测力计拉着木块在水平木板上做匀速直线运动。
(2)[2][3][4]弹簧测力计分度值为0.2N，所示的拉力为2.4N，根据二力平衡可知拉力与摩擦力是一对平衡力，则木块受到摩擦力大小等于拉力即2.4N。
(3)[5][6]如果在木块下加一粗糙的毛巾，粗糙度增大，则摩擦力将变大，说明滑动摩擦力大小与接触面粗糙程度有关。
(4)[7][8]根据控制变量法的思想，要探究滑动摩擦力的大小与压力的关系，需保持接触面不变，改变压力的大小。

四、作图题
20、
【详解】由实物图知，两灯并联，开关S1在干路上，S2在L1的支路上，由此画出电路图如图所示：

21、
【解析】由题意可知，两灯并联，开关控制干路，开关接在干路中，电流表测量灯泡L1中电流，电流表与L1串联，答案如图所示：
。

五、计算题
22、 (1)3.6×105J；(2)48.4Ω；(3)198V
【详解】(1)低温挡工作时间
，
电烤箱在低温挡正常工作15min电流做的功：
W1=P低温t＝400W×900s＝3.6×J；
(2)由图可知，电烤箱开关接1时，电热丝、串联，电路电阻较大，根据P＝可知，电压一定时，电阻越大，电功率越小，此时电烤箱处于低温挡，此时电路的总电阻：
R＝ ＝ ＝121Ω，
根据串联电路的电阻规律可知，的阻值：
R1＝R﹣R2＝121Ω﹣72.6Ω＝48.4Ω；
(3)由题意和图示可知，电烤箱开关接2时，电路为电热丝R1的简单电路，此时电烤箱处于高温挡，用电高峰期，电烤箱在高温挡工作消耗的电能：
W＝＝0.054kW•h＝1.944×J，
工作时间
t＝4min＝240s，
由W＝t得，此时家庭电路两端的实际电压：
U实＝＝＝198V。
答：(1)电烤箱在低温挡正常工作15min电流做的功为3.6×105J；
(2)R1的阻值为48.4Ω；
(3)此时家庭电路两端的实际电压为198V。
23、 (1)10Ω；(2)15V；(3)3.6W；(4)1.875A，1350J
【详解】解：(1)当S1、S3断开，S2闭合时，R1与R2串联，结合题意及串联电路的特点有
R2=40Ω，I1=I2=I=0.3A，U1=3V
则

(2)此时电路中的总电阻

那么电源电压

(3)电阻R2消耗的电功率

(4)当S2断开，S1、S3闭合时，R1与R2并联，由题意及并联电路的特点知
R1=10Ω，R2=40Ω，U1=U2=U=15V，t=60s
此时电路中的总电阻

此时电流表测干路电流，则电流表的示数，即电路的总电流

通电1min电阻R1消耗的电能

答：(1)R1的电阻值为10Ω；
(2)电源电压为15V；
(3)电阻R2消耗的电功率为3.6W；
(4)当S2断开，S1、S3闭合时，电流表的示数为1.875A，通电1min电阻R1所消耗的电能为1350J。
