2024年广西柳州市五城区九上物理期末经典试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、选择题
1．如图所示，一个铁丝圈中间较松弛的系着一根棉线，浸过肥皂水后，用手指轻碰一下棉线的左边，棉线左边的肥皂膜破了，棉线被拉向右边。上述实验说明（　　）

A．分子间有间隙
B．分子间有引力
C．分子间有斥力
D．分子在永不停息地做无规则运动
2．如图所示是小明为居民楼门口设计的智能照明电路，L是“220V 22W”的节能灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成，R1是定值电阻，R2是光敏电阻，其阻值会随着光强的变化而变化。下列说法正确的是

A．晚上电磁铁的磁性应该比白天时更强
B．光敏电阻的阻值随光照强度的增大而增大
C．当光照强度增大时，电压表示数将减小
D．若提高控制电路电源电压，灯白天也可能发光

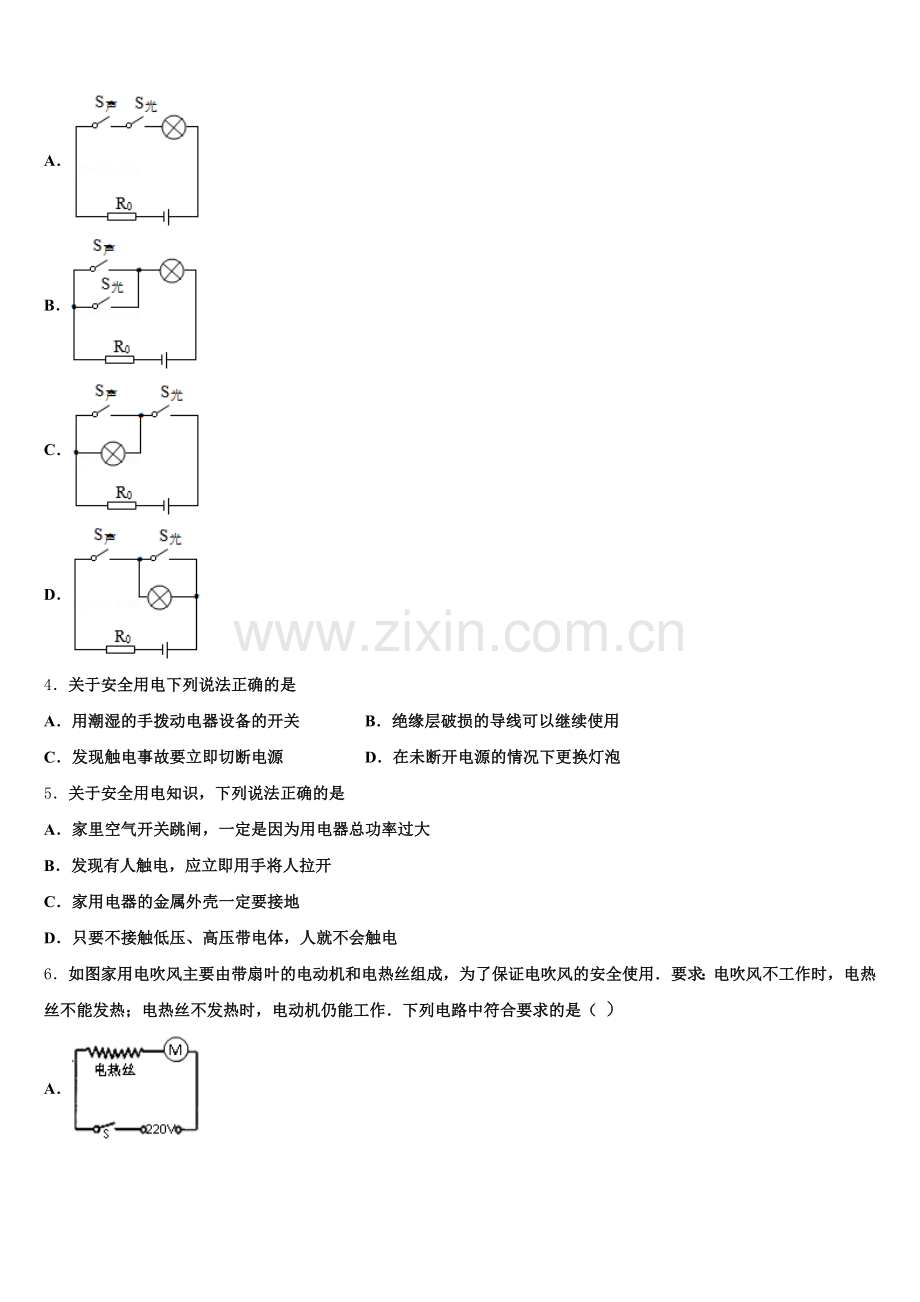

3．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（　　）
A．
B．
C．
D．
4．关于安全用电下列说法正确的是
A．用潮湿的手拨动电器设备的开关 B．绝缘层破损的导线可以继续使用
C．发现触电事故要立即切断电源 D．在未断开电源的情况下更换灯泡
5．关于安全用电知识，下列说法正确的是
A．家里空气开关跳闸，一定是因为用电器总功率过大
B．发现有人触电，应立即用手将人拉开
C．家用电器的金属外壳一定要接地
D．只要不接触低压、高压带电体，人就不会触电
6．如图家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用．要求：电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（ ）
A．
B．
C．
D．
7．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）

A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
8．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）

A．电压表V2示数变大，灯泡L的实际功率变小
B．电压表V2示数变大，灯泡L的亮度变亮
C．电流表A示数变大，灯泡L的亮度变暗
D．电压表V1与电流表A示数比值变大，灯泡L的亮度变亮
9．下图是四冲程汽油机的剖面图，关于其四个冲程的描述错误的是( )

A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，具有明显的机械能转化为内能的过程
C．做功冲程中，燃料释放的能量绝大部分转化为机械能
D．排气冲程中，废气被排出汽缸
10．中国自主研发无人潜水器“海龙 III”成功完成下潜任务，潜水器从刚好浸没时开始计时，到返回水面合计 10 min，全过程深度—时间图像和速度—时间图像如图所示，下列对潜水器分析正确的是（ ）

A．在 0～1 min，受到水的压强逐渐减小
B．在 1～3 min，受到水的浮力逐渐变大
C．在 4～6 min，处于匀速直线运动状态
D．在 6～8 min，所受合力不为零
11．下列现象中能说明分子在不停地做无规则运动的是（ ）
A．久打扫房间时灰尘飞扬
B．水从高处流向低处
C．放在空气中的铁器过一段时间生锈了
D．在一杯水中放些盐，一会儿整杯水变咸了
12．重为2N的红光橙，从树上落下的过程中，受到重力的作用。对于红光橙所受重力的大小和方向，以下说法中正确的
A．等于2N，方向竖直向下 B．小于2N，方向竖直向下
C．等于2N，方向竖直向上 D．大于2N，方向竖直向下
二、填空题
13．如图所示,电能表的示数是_______kW·h

14．冬奥场馆“冰立方”将在北京2022年冬奥会投入使用，场馆依靠直径为13米的采光井及19根导光管将自然光引入室内，每年可节约用电26000kW•h，这些电可供一所总照明功率为5kW的学校正常照明_____h；这些能量若由热值为3.9×107J/m3的天然气燃烧获得，则需完全燃烧_____m3的天然气。
15．把1L酒精倒入容器中，再把2L水也倒入这个容器中并进行充分混合，发现混合后的总体积小于3L．其原因是组成物质的______，充分混合之后由于分子______。
16．2019年10月18日，第七届世界军人运动会在武汉举行，这是我国第一次承办综合性国际军事赛事，也是继北京奥运会后举办的规模最大的国际体育盛会，其中，跳伞项目为5个国际军体特色比赛项目之一，一体重为600N的运动员从悬停在空中的直升机上由静止开始竖直跳下，其速度与时间的关系如图所示，经15s下落125m后，开始做匀速直线运动直至落地，整个过程用时30s，在整个过程中，该运动员重力做功为_______J；匀速下降时，运动员的动能_______，机械能_______ （后两空选填“增大”、“减小”或“不变”）。

三、实验题
17．（8分）某同学用电流表、导线、开关及新的干电池等实验器材连接成图所示的电路装置，他先后将AB和CD两根长度相同的镍铬合金丝接入电路中，同时观察电流表的示数。该同学探究的问题是：合金丝的电阻与________ 是否有关。

18．（8分）在“探究不同物质吸热升温的现象”实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热记录相关数据，并绘制出如图所示的图象（不计热量损失）。

（1）实验时，选用初温和质量均相等的甲、乙两种液体。
（2）加热10min，甲吸收的热量_____（选填“大于”“小于”或“等于”）乙吸收的热量。
（3）甲、乙两种液体中，_____液体的比热容较大。
19．（8分）测量小石块的密度．实验室器材有：托盘天平、量筒、细线、装有适量水的烧杯和待测小石块．请按以下实验步骤完成实验：

（1）调节天平平衡．将天平放在水平桌面上，把游码放在标尺左端的零刻度线处，发现指针在分度盘的位置如图甲所示，应将右边平衡螺母向________调节（选填“左”或“右”）．
（2）用调节好的天平称小石块质量．三次测量结果记录在下表中．
序号
1
2
1
小石块质量m/g
52.8
52.4
52.4
（1）在量筒中装入60mL的水，把小石块放入量筒内，量筒中的水面如图乙所示，则小石块的体积是________cm1．
（4）小石块的密度是________g/cm1（小数点后保留两位数字）．
（5）实际上，小石块要吸水，本实验测得的小石块的密度________（选填“大于”或“小于”或“等于”）小石块的真实密度．
四、作图题
20．（8分）如图所示，分别作出AO的折射光线和BC的入射光线.

21．（8分）如图所示，用笔画线代替导线将部分家庭电路连接完整．

五、计算题
22．（10分）如图所示电路，电源电压恒定，滑动变阻器的规格为“30Ω 1A”．在A、B 间接入规格为“12V 12W”的灯泡L，闭合开关，当变阻器连入电路的阻值为6Ω时，灯泡正常发光．求：

（1）灯泡L正常工作时电阻
（2）电源电压
（3）取下灯泡L，在A、B间接入一个电阻R0，要求R0接入电路后，闭合开关，调节滑动变阻器R能 使电流表示数达到0.4A，求R0的取值范围．（提示：太大或太小会导致无论如何调节滑动变阻器电路中电流均不能达到0.4A）．
23．（12分）质量为 9kg 的冰块，密度为 0.9×103kg/m3。
（1）求冰块的体积。
（2）若冰块吸热后熔化成水，求水的重力。
参考答案

一、选择题
1、B
【详解】棉线左边的肥皂膜破了后，棉线被拉向右边，表明棉线右侧的肥皂膜中的分子相互吸引，使其收缩，从而将棉线拉向右边，所以此实验可说明分子间有引力，故ACD不符合题意，B符合题意。
故选B。
2、C
【详解】A．由题意可知，晚上时灯泡发光，白天不发光，说明晚上时，受控电路接通，电磁铁磁性小，故A错误；
B．天暗时电灯自动亮，说明此时照明电路闭合即衔铁断开，由图可知此时电磁铁的磁性减弱，即电路中的电流变小，根据可知电路中的电阻变大，即此时光敏电阻的阻值变大，反之，天亮时光敏电阻的阻值变小，所以他选择的光敏电阻阻值大小应随光照强度的增加而减小，故B错误；
C．敏电阻阻值大小应随光照强度的增加而减小，所以光照强度增加，光敏电阻的阻值会减小，其分担的电压减小，故电压表示数减小，故C正确；
D．如果提高控制电路的电压，由欧姆定律可知，电路中的电流增大，在白天时，电路的电流很大，动触点一定被吸下，照明灯L一定不发光，且到晚上时，由于电压高，电流大，也可能导致动触点被吸下，照明灯L也可能不发光，故D错误；
3、D
【分析】由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控开关串联；
串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．据此分析即可．
【详解】当闭合开关S声和S光时，灯泡和电阻R0串联在一起，灯泡和电阻由两个开关同时控制，只有两个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S声或S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；当闭合开关S声和S光时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S声时，灯泡和电阻R0串联在一起，能够工作，灯亮；当只闭合开关S光时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D．
此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．本题是开关串联在实际生活中的具体应用，需要对题中要求有清楚的认识，关键是开关的控制作用．
4、C
【详解】A．水是导体，用潮湿的手拨动电器设备的开关，易发生触电事故，故A错误；
B．电线绝缘层破损后，导线外露，容易造成漏电，甚至出现触电事故，不可以继续使用，故B错误；
C．发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故C正确；
D．在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故D错误。
5、C
【解析】A. 当电路发生短路或用电器的总功率过大时，空气开关会发生跳闸现象，故A错误。
B. 发现有人触电要立即切断电源或用干燥的木棍将电线挑开，使触电人脱离电源，故B错误；
C. 带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，而不是进入人体，也就是说为了人的使用安全，故C正确。
D. 安全用电的原则是不接触低压，不靠近高压带电体故D错误；
故选：C.
6、D
【解析】试题分析：串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热也有相应的开关控制．A、电热丝和电动机串联，电动机不能够独立工作．不符合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，电动机无法独立工作．不符合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作．不符合题意；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作．符合题意．故选D．
考点：电路图设计．
7、A
【详解】若甲为电压表，则甲处相当于断路，可见右边灯泡与乙被短路，所以甲应为电流表，乙只能为电压表，若乙也为电流表则电源被短路，故A正确．
8、A
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表V1测电源电压，电压表V2测滑动变阻器两端电压，电流表测电路中的电流；滑片向右滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器分得电压变大，电压表V2示数变大，灯泡电压变小；电路总电阻变大，电源电压不变，由欧姆定律可知，电路的电流变小，电流表示数变小，由于电路的电流变小，灯泡电压变小，由可知灯泡实际功率变小，灯泡变暗，故选A。
9、C
【详解】A．汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A正确，不符合题意；
B．在压缩冲程中，进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，此过程是机械能转化为内能的过程，故B正确，不符合题意；
C．在做功冲程中，燃料燃烧释放的内能大部分需要克服摩擦、发生热传递而散失，只有一少部分转化为机械能，故C错误，符合题意；
D．在排气冲程中，进气门关闭、排气门打开，活塞向上运动，把废气排出汽缸，故D正确，，不符合题意。
10、D
【解析】A．由h-t图像可知，在0～1min内潜水器所处的深度逐渐增大，由可知，受到水的压强逐渐增大，故A错误；
B．在1～3min内，潜水器浸没水中，排开水的体积不变，由可知，受到水的浮力不变，故B错误；
C．由v-t图像可知，在4～6min内，潜水器的速度为0，处于静止状态，故C错误；
D．由v-t图像可知，在6～8min内，潜水器加速上升，处于非平衡状态，合力不为0，故D正确；
故选D。
11、D
【详解】A．打扫房间时灰尘飞扬，属于机械运动；
B．水从高处流向低处是因为重力的作用；
C．放在空气中的铁器过一段时间生锈了是因为发生了氧化反应；
D．在一杯水中放一些盐，一会儿整杯水变咸，是因为发生了扩散现象。
故选D。
12、A
【解析】红光橙所受的重力是由于地球的吸引而产生的，从树上落下的过程中，其受到重力的大小为2N不变，方向竖直向下。

二、填空题
13、1723.8
【详解】[1]由图示电能表可知，电能表显示的数字中最后一位是小数，故其示数为1723.8.kW•h。
14、5200 2.4×103
【详解】[1]由可得，这些电能可使电功率为5kW的学校正常工作的时间：
；
[2]由题意知，天然气完全燃烧放出的热量：

由得，需要完全燃烧天然气的体积：

15、分子之间存在间隙 进入彼此的分子间隙
【详解】[1][2]酒精和水都是由分子构成的物质，它们的分子之间都存在一定的间隙；2L的水和1L的酒精充分混合后，两种物质的分子相互渗透，进入彼此的分子间隙，所以总体积小于3L。
16、1.2×105 不变 减小
【详解】[1]运动员在0-15s下落的路程为
s1=125m，
由图象可知，15s后运动员以5m/s的速度做匀速直线运动，则运动员在15-30s通过的路程为：
s2=vt后=5m/s×(30s-15s)=75m，
整个过程中，运动员下落的高度为：
h=s1+s2=125m+75m=200m，
在整个过程中，该运动员重力做的功：
W=Gh=600N×200m=1.2×105J；
[2][3]运动员在匀速下降过程中，质量不变，速度不变，则动能不变；高度变小，重力势能减小；动能不变、重力势能减小，机械能包括动能和势能，所以其机械能减小。

三、实验题
17、合金丝的横截面积大小
【详解】导体的电阻跟导体的材料、长度和横截面积有关。此实验中，两段合金丝材料相同、长度相同，横截面积不同，所以该同学探究的问题是合金丝的电阻与横截面积的关系。
18、等于 乙
【解析】（2）相同加热器加热相同时间，加热器放出的热量相等，因此甲吸收的热量等于乙吸收的热量；（3）根据图象可知，吸收相同的热量，即加热相同时间，乙液体升高的温度小些；根据c＝可知，质量相同的甲乙两种液体、吸收相同的热量，乙温度变化越小，比热容越大，即乙液体的比热容较大。
19、右 20 2.61 大于
【解析】（1）将天平放在水平桌面上，把游码放在标尺左端的零刻度线处，指针指在分度盘的左侧，说明天平左侧偏重，不论哪侧的平衡螺母，都应向右调节．
（1）由乙图可看出，小石块放入量筒后水和小石块的总体积为80mL，量筒中原来水的体积为60mL，则小石块的体积为V=80mL-60mL=20mL=20 cm1．
（4）将步骤（2）中测得的小石块质量取平均值，则小石块的质量为m==52.51g．则小石块的密度为ρ===2.61g/cm1．
（5）实际上，小石块要吸水，将石块放入量筒后，石块会吸收一部分水，导致水和石块的总体积小于偏小，则计算出的石块体积偏小，根据ρ=，最终会导致测得的小石块的密度偏大．

四、作图题
20、
【解析】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光心的光线经凹透镜折射后传播方向不改变．如下图所示：

21、
【详解】电灯和控制开关串联，开关与火线相连，灯泡与零线相连；三孔插座接入电路时，应遵循“左零右火上接地”的原则．因此将左孔导线与零线相连，右孔导线与火线相连．

五、计算题
22、 (1) 12Ω；(2) 18V；(3) 15Ω～45Ω
【详解】(1)由P=UI=可得，灯泡L正常工作时电阻：
RL===12Ω；
(2)当变阻器连入电路的阻值为6Ω时，灯泡正常发光，因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流：
I===1A，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
U=UL+IR=12V+1A×6Ω=18V；
(3)取下灯泡L，在A、B间接入一个电阻R0后，调节滑动变阻器R能使电流表示数达到0.4A，此时电路中的总电阻：
R总===45Ω，
当滑动变阻器接入电路中的电阻为零时，R0的阻值最大，此时其阻值R0=R总=45Ω；当滑动变阻器接入电路中的电阻最大时，R0的阻值最小，此时其阻值R0=R总-R大=45Ω-30Ω=15Ω，
则R0的取值范围为15Ω～45Ω．
答：(1)灯泡L正常工作时电阻为12Ω；
(2)电源电压为18V；
(3)R0的取值范围为15Ω～45Ω．
23、（1）0.01 （2）90N
【解析】(1)根据ρ=可得，冰块的体积：V===0.01m3；
(2)因为冰化水，状态变化、质量不变，所以冰熔化成的水的质量不变，则水重为G=mg=9kg10N/kg=90N。
