广东省梅州市梅江区伯聪学校2024年物理九年级第一学期期末学业水平测试模拟试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题
1．两个自由悬挂的带电轻质小球A、B，静止后如图所示，那么小球A一定带

A．正电荷 B．负电荷
C．与小球B不同的电荷 D．与小球B相同的电荷
2．有两盏灯，甲灯上标有“36V 60W”的字样，乙灯上标有“220V60W"的字样，当它们均正常发光时
A．甲灯比乙灯更亮 B．乙灯比甲灯更亮
C．两盏灯一样亮 D．无法确定哪盏灯更亮
3．下列有关于电表的使用方法说法错误的是（　　）
A．电压表应与被测电路串联
B．电流表不可以直接与电源两极相连
C．电流应当从电表的正接线柱流入，从负接线柱流出
D．所测量的电流和电压不能超过电表的量程
4．如图所示是一定质量的某物质熔化时温度随时间变化的图像。由图像可知，以下说法中错误的是（　　）

A．该物质是晶体
B．该物质的熔点是60℃
C．该物质在熔化过程中吸热且温度升高
D．该物质在第4分钟中，处于固液共存状态

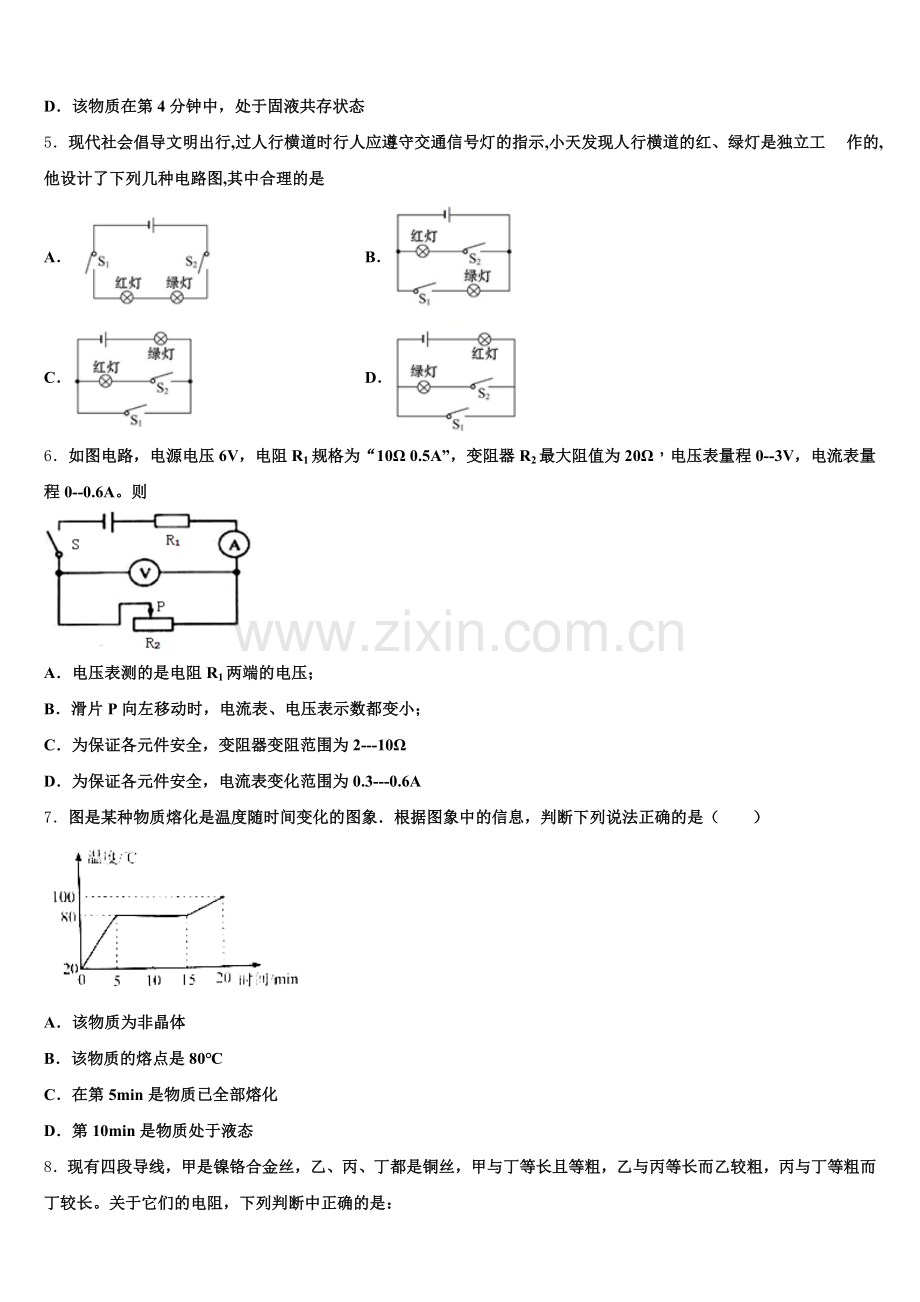

5．现代社会倡导文明出行,过人行横道时行人应遵守交通信号灯的指示,小天发现人行横道的红、绿灯是独立工 作的,他设计了下列几种电路图,其中合理的是
A． B．
C． D．
6．如图电路，电源电压6V，电阻R1规格为“10Ω 0.5A”，变阻器R2最大阻值为20Ω，电压表量程0--3V，电流表量程0--0.6A。则

A．电压表测的是电阻R1两端的电压；
B．滑片P向左移动时，电流表、电压表示数都变小；
C．为保证各元件安全，变阻器变阻范围为2---10Ω
D．为保证各元件安全，电流表变化范围为0.3---0.6A
7．图是某种物质熔化是温度随时间变化的图象．根据图象中的信息，判断下列说法正确的是（ ）

A．该物质为非晶体
B．该物质的熔点是80℃
C．在第5min是物质已全部熔化
D．第10min是物质处于液态
8．现有四段导线，甲是镍铬合金丝，乙、丙、丁都是铜丝，甲与丁等长且等粗，乙与丙等长而乙较粗，丙与丁等粗而丁较长。关于它们的电阻，下列判断中正确的是：
A．甲的电阻最小 B．乙的电阻最小
C．丙的电阻最大 D．丁的电阻最大
二、多选题
9．下列有关热和能的说法中正确的是（　　）
A．物体内能增大，可能从外界吸收热量
B．汽油机在做功冲程中把机械能转化为内能
C．物体的温度越高，分子无规则运动越剧烈
D．燃料的热值越大，燃烧时放出的热量越多
10．小明同学家的电能表上标有“3000revs/（kW•h）”的字样，他将家中的其它用电器都与电源断开，仅让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs，则下列说法正确的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为5.4×105J
C．电水壶的额定功率为900W
D．当实际电压只有额定电压的90%时，电水壶的实际功率为729W
三、填空题
11．家庭电路中电灯、电视机、电冰箱等用电器之间是________联的，这些用电器一起工作的越多，干路的总电流________（选填“越大”或“越小”）．
12．如图所示，工人用250N 的力F将重为400N 的物体在10s 内匀速提升2m，此过程中拉力F的功率是____ W，动滑轮的机械效率是 ___ %．若把重力为200N 的物体匀速提升相同的高度，则这个动滑轮的机械效率将________（选填“变大”“变小”或 “不变”）.

13．如图所示，电源电压 5V, R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为_____，乙电表的示数为_____．

14．夏日荷花盛开飘来阵阵花香，这是_____现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在_____力。
15．如图所示，跳伞运动员在空中匀速下降过程中，重力对运动员_____（填“做功”或“不做功”），运动员的动能____，机械能_____（后两空均选填“增大”、“不变”或“减小”）。

16．物理学中把_____定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是_____联在电路中的．
四、作图、实验探究题
17．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂l2.
（______）

18．如图所示，闭合开关根据小磁针N极指向，请在图中用箭头标出磁感线的方向，并标出电源的“正”“负”极。
（_____）

19．（10分）下图甲是小明在标准大气压下“探究固体熔化时温度的变化规律”的实验装置。

(1)实验前按_____________(选填“自上而下”或“自下而上”)的顺序组装器材。
(2)实验中，某时刻温度计的示数如图乙所示，该物质此时的温度是________℃。
(3)图丙是小明根据记录的数据绘制的温度随时间变化规律的图像，由图像可知该物质在熔化过程中吸收热量，温度______。
(4)由图丙可知，该物质在AB段的吸热能力_________CD段的吸热能力(选填“大于”、“等于”或“小于”)。
(5)试管中的固体冰完全熔化后，若持续加热，烧杯中的水沸腾过程中，试管中的液体________(选填“会”或“不会”)沸腾，原因是：________
五、计算题
20．（6分）如图 所示电路中，小灯泡 L 上标有“8V 3.2W”字样，滑动变阻器的最大阻值为 40Ω，R1的阻值为 18Ω．

求：
（1）小灯泡L的电阻
（2）S、S1、S2均闭合时，电压表的示数为 9V，电阻 R1上消耗的电功率
（3）断开 S1、S2，闭合 S，若接入电路中的电压表改接量程 0～3V，电流表的量程为 0～0.6A，为了保证两表均不超过量程，且小灯泡两端的电压不超过其额定电压，滑动变阻器的阻值变化范围为多少？
21．（6分）用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到60℃，已知水的比热容为4.2×103J/（kg·℃），煤气的热值为4.2×107J/kg，求：
（1）0.5kg煤气完全燃烧放出的热量；
（2）水吸收的热量；
（3）燃气灶烧水的效率。
参考答案

一、单选题
1、D
【分析】电荷规律：同种电荷相互排斥，异种电荷相互吸引．
【详解】据图可知，两个小球相互排斥，因此都是带电体，且AB一定带同种电荷，但具体电荷的种类无法判断．
故选D．
2、C
【解析】灯泡的亮度取决于灯泡的实际功率，额定电压下的实际功率与额定功率相等。
【详解】两个灯泡的额定功率相等，都是60W，因为甲、乙两个灯泡都在额定电压下工作，所以P实=P额；因为两个灯泡的实际电功率相等，所以两个灯泡一样亮。
故选C。
3、A
【详解】A．电压表应与被测电路并联，故A错误，符合题意；
B．电流表不可以直接与电源两极相连，如果接到电源两极会烧坏电流表，故B正确，不符合题意；
C．使用电表时，电流应当从电表的正接线柱流入，从负接线柱流出，故C正确，不符合题意；
D．为了保护电表，所测量的电流和电压不能超过电表的量程，故D正确，不符合题意。
故选A。
4、C
【分析】本题考查晶体熔化图像相关知识，根据图像和晶体熔化特点分析求解。
【详解】A．由图可知，该物质熔化时有固定的熔化温度，所以该物质为晶体，说法正确，故A项不符合题意；
B．由图可知，该物质熔化时有固定的熔化温度为60℃，故该物质的熔点为60℃，说法正确，故B项不符合题意；
C．晶体在熔化过程中吸热且温度不变，说法错误，故C项符合题意；
D．该物质在第4分钟中时，在熔化过程中，物质处于处于固液共存状态，说法正确，故D项不符合题意。
故选C。
5、B
【详解】A两开关均闭合时,红绿交通信号灯同时发光,只闭合一个开关均不发光，故A错误;
B知闭合开关时绿灯亮，只闭合开关时红灯亮，两灯独立工作，互不影响，故B正确；C两开关都闭合时会造成绿灯短路，只有红灯发光；断开，闭合时，两灯同时发光，不能实现各自独立工作，故C错误；
D两开关都闭合时会造成红灯短路，只有绿灯发光，闭合，断开，两个灯同时发光，不能实现各自独立工，故D错误．
故选B．
6、C
【解析】（1）由电路图可知，R1与R2串联，电压表并联在R2两端测其电压，电流表测电路中的电流．（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化；（3）比较电流表的量程和电阻R1允许通过的最大电流确定电路中的最大电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；当电压表的示数最大时，电路中的电流最小，变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的最小电流，根据欧姆定律求出变阻器接入电路中的最大阻值，然后得出答案．
【详解】(1)由电路图可知,R1与R2串联,电压表测R2两端的电压，电流表测电路中的电流，故A错误；
(2)当滑片P向左移动时,R2连入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，由U=IR可知,电阻R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以,变阻器R2两端的电压变大，即电压表的示数变大，故B错误；
(3)因串联电路中各处的电流相等,且电流表的量程为0∼0.6A,电阻R1允许通过的最大电流为0.5A，所以,电路中的最大电流I大=0.5A，此时变阻器接入电路中的电阻最小，此时电路中的总电阻：R===12Ω，因串联电路的总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2小=R−R1=12Ω−10Ω=2Ω；当电压表的示数U2=3V时，变阻器接入电路中的电阻最大，电路中的电流最小，此时R1两端的电压：U1=U−U2=6V−3V=3V，电路中的最小电流：I小===0.3A，变阻器接入电路中的最大阻值：R2大===10Ω，所以，为保证各元件安全，变阻器变阻范围为2∼10Ω，电流表变化范围为0.3∼0.5A，故C正确、D错误。
故选C.
7、B
【详解】由于物体在从5分钟到15分钟这个过程中，物体吸热，但温度并没有升高，结合晶体熔化的特点，可知这种物质是晶体，故A不正确；根据图象可知，熔化过程对应的温度为80℃，故其熔点为80℃，
故B正确；第5min时，物质开始熔化，所以从5分钟到15分钟这个过程中，既有液体又有固体，即液固共存状态，故CD错误．
故C正确
8、B
【详解】导体的电阻与材料、长度和横截面积有关，当材料和长度相同时，横截面积越大，电阻越小；当材料和横截面积相同时，长度越长，电阻越大；长度和横截面积一样的镍铬合金丝和铜丝，镍铬合金丝的电阻大于铜丝的，故选B。

二、多选题
9、AC
【详解】A．改变物体内能有两种方法，一是做功，二是热传递，物体内能增大，可能从外界吸收热量，故A正确；
B．汽油机在做功冲程中把内能转化为机械能，故B错误；
C．根据分子动理论可知物体的温度越高，分子无规则运动越剧烈，故C正确；
D．燃烧时放出的热量计算公式为，燃料的热值虽大，但燃料的质量不确定，所以燃烧时放出的热量多少无法确定，故D错误。
故选AC。
10、ACD
【解析】A、电水壶工作时，将电能转化为内能给水加热，是利用电流的热效应工作的，故A正确；B、3000r/kW•h表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，转盘转了45r，则消耗的电能：W＝kW•h＝0.015kW•h＝5.4×104J，故B错误；C、t＝1min＝60s，电水壶的额定功率：P＝＝900W，故C正确；D、由P＝可得，电水壶的电阻：R＝，当实际电压只有额定电压的90%时，U实＝90%U＝90%×220V＝198V，电水壶的实际功率：P实＝＝729W，故D正确．故选ACD．
点睛：（1）当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应．（2）（3）3000r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转3000r，或者表示电能表每转1r，电路中消耗 kW•h的电能，求出转盘转45r电路中消耗的电能，然后根据P＝ 求出用电器的功率；（4）根据P＝ 求出电水壶的电阻；利用实际电压，根据P＝ 求出电水壶的实际功率．

三、填空题
11、并 越大
【详解】家庭电路中电灯、电视机、电冰箱等用电器之间是互不影响的，根据并联电路的特点可知，它们的连接方式是并联．同时使用的用电器越多,即并联的电阻越多,则总电阻越小,根据I＝可知，总电流变大．
．
知道家庭电路各用电器因工作时不能相互影响，因而用电器之间是采取并联连接的．同时要掌握并联电路的总电阻与各电阻之间的关系，知道并联的支路越多，总电阻越小，根据I＝可知总电流变大．
12、100 80 变小
【详解】[1]由图知n=2，拉力F移动的距离：
；
拉力F所做的总功：
；
拉力做功的功率：
；
[2]有用功为：
，
动滑轮的机械效率：
；
[3]不计摩擦和绳子重，机械效率与动滑轮重和物体重有关，动滑轮重不变，物体重力越小，所做的有用功在总功中的比例就越小，机械效率越小。
13、1A 5V
【分析】假设两电阻是串联，分析出现的现象，确定是否符合题意，从而确定电路的连接；分析电路的连接，根据并联电路的规律和欧姆定律求电流大小．
【详解】电压表内阻很大，在电路中可看作断路；电流表内阻很小，在电路中可看作一根导线；若两电阻串联，根据电流的流向可知，乙应为电流表，甲应为电压表，则闭合开关后，则R1短路，电流表无示数，不符合题意；则两电阻只能是并联，乙只能为电压表，乙测电源电压，示数为5V；甲只能为电流表，甲测通过R1的电流，根据并联电路电压的规律和欧姆定律，甲电流表的示数．
14、扩散 引
【解析】分子动理论的内容有三条：一是一切物质是由分子组成的；二是组成物质的分子都在永不停息的做无规则运动；三是分子之间存在相互作用的引力和斥力。
【详解】荷花盛开飘来阵阵花香，是花香分子发生的扩散现象，说明分子在不停息的做无规则运动；
清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在引力。
本题主要考查学生对分子动理论的基本知识的理解和掌握，属于基础知识的考查，难度不大。
15、做功 不变 减小
【详解】[1]跳伞运动员在空中匀速下降过程中,高度降低，所以重力对运动员做了功；
[2][3]跳伞运动员在空中匀速下降过程中，由于运动员质量和速度都没变，所以动能不变；高度降低，重力势能减小，所以机械能减小。
16、正电荷 并
【解析】电流方向的规定：正电荷定向移动的方向为电流方向；
家庭电路是并联电路，各用电器互不影响，故各个用电器都是并联的．

四、作图、实验探究题
17、
【详解】在阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：
做出阻力作用线，则支点O到阻力作用线的垂直距离为阻力臂L1．

18、
【解析】由图可知，小磁针静止时的右端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的左端为S极，右端为N极，根据安培定则，伸出右手使大拇指指示螺线管的右端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向左的，如图所示：

19、自下而上 -2 保持不变（或不变） 小于 不会 温度达到沸点后不能继续吸热
【详解】(1)[1]为保证使用酒精灯外焰加热，温度计处于合适的测量位置，应自下而上组装器材；
(2)[2]如图乙，分度值为1℃，示数在0℃以下，则读数为-2℃；
(3)[3]由图丙可知，在2min-6min分钟内，该物质处于固液共存状态，熔化过程吸热，但温度不升高；
(4)[4]由于用相同热源加热相同时间认为吸收热量相同，在AB段和CD段中，当均升高3℃时，CD段加热时间更长，吸收热量更多，故AB段吸热能力小于CD段吸热能力；
(5)[5][6]烧杯中的水沸腾后，温度保持不变，则试管中的冰熔化后温度最多达到与烧杯中水温度相同，此时不再吸热，故不会沸腾，因为温度达到沸点但不能继续吸热。

五、计算题
20、（1）20Ω；（2）4.5W；（3）2.5Ω～10Ω．
【详解】（1）由P＝UI可得，小灯泡的额定电流：
IL＝＝＝0.4A，
由I＝可得，小灯泡的电阻：
RL＝＝＝20Ω；
（2）当开关S、Sl、S2均闭合时，电阻R1与R2并联，电压表测电源的电压，电压表的示数为9V即U＝9V，
因为并联电路中各支路两端的电压相等，
所以电阻R1上消耗的电功率：
P1＝＝＝4.5W；
（3）断开Sl、S2，闭合S时，灯泡与滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
当电路中电流等于小灯泡的额定电流时，电路中电流最大，此时滑动变阻器接入电路中的阻值应最小，
此时电路中的总电阻：
R总＝＝＝22.5Ω，
因为串联电路中总电阻等于各分电阻之和，
所以滑动变阻器接入电路的最小值：R2min＝R总﹣RL＝22.5Ω﹣20Ω＝2.5Ω；
当电压表的示数U'2＝3V（最大值）时，滑动变阻器接入电路中的电阻值最大，此时电路中的电流最小，
因为串联电路中总电压等于各分电压之和，
所以此时灯泡两端的电压：UL′＝U﹣U2′＝9V﹣3V＝6V，
因为串联电路中各处的电流相等，
所以＝，即=，
解得：R2max＝10Ω，
所以滑动变阻器的阻值变化范围为2.5Ω～10Ω．
21、 (1)2.1 ×107J；(2)8.4×106J；(3)40%。
【详解】(1)0.5kg煤气完全燃烧放出的热量
Q放=mq=0.5kg×4.2×107J/m3=2.1×107J；
(2)水吸收的热量：
Q吸=cmΔt=4.2×103J/（kg•℃）×50kg×（60℃-20℃）=8.4×106J；
(3)燃气灶烧水的效率
η==40%。
答：(1)0.5kg煤气完全燃烧放出的热量为2×107J；
(2)水吸收的热量为8.4×106J；
(3)燃气灶的效率为40%。
