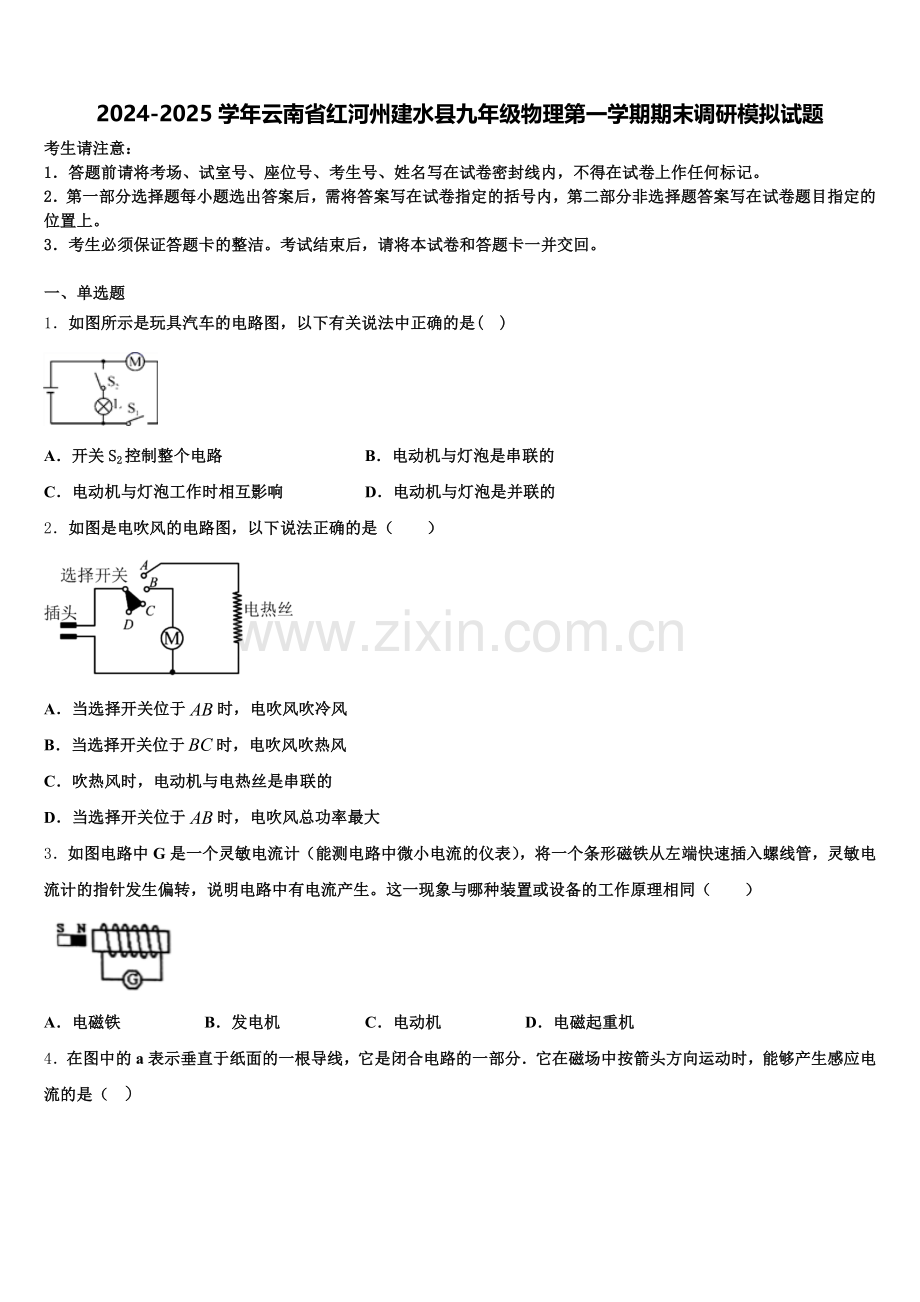

2024-2025学年云南省红河州建水县九年级物理第一学期期末调研模拟试题含解析.doc

2024-2025学年云南省红河州建水县九年级物理第一学期期末调研模拟试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题
1．如图所示是玩具汽车的电路图，以下有关说法中正确的是( )

A．开关S2控制整个电路 B．电动机与灯泡是串联的
C．电动机与灯泡工作时相互影响 D．电动机与灯泡是并联的
2．如图是电吹风的电路图，以下说法正确的是（　　）

A．当选择开关位于时，电吹风吹冷风
B．当选择开关位于时，电吹风吹热风
C．吹热风时，电动机与电热丝是串联的
D．当选择开关位于时，电吹风总功率最大
3．如图电路中G是一个灵敏电流计（能测电路中微小电流的仪表），将一个条形磁铁从左端快速插入螺线管，灵敏电流计的指针发生偏转，说明电路中有电流产生。这一现象与哪种装置或设备的工作原理相同（　　）

A．电磁铁 B．发电机 C．电动机 D．电磁起重机
4．在图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，能够产生感应电流的是（ ）
A． B． C． D．
5．关于电压、电流和电阻，下列说法正确的是
A．电路中有电流时它两端一定有电压
B．电荷移动就能形成电流
C．导体的电阻由它两端电压和通过的电流决定
D．电压的作用是电路中产生自由电荷
6．如图所示是A、B两定值电阻的I﹣U图象，若把A、B电阻串联在同一电路中，下列说法正确的是（ ）

A．通过A、B电阻的电流之比是2：1 B．A的阻值大于B的阻值
C．A、B电阻的两端电压之比是1：2 D．A、B电阻的电功率之比是1：4
7．两灯串联，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大 B．较暗的灯中电流较小
C．两灯电流一样大 D．条件不足无法判断
8．下面哪一个现象的描述能说明分子在不停地无规则运动
A．冬天，瑞雪飘飘 B．秋天，落叶纷飞
C．夏天，荷花飘香 D．春天，柳枝摇曳
二、多选题
9．一只电热水壶有两根电阻丝，其阻值R1＞R2，现在把这只电热水壶接入照明电路中将一壶水加热至沸腾，则下列说法正确的是（　　）
A．只接入电阻丝R2，所用时间最短
B．将两根电阻丝串联后接入电路中时，所用时间最长
C．将两根电阻丝并联后接入电路中时，所用时间最短
D．两根电阻丝无论串联和并联，所用时间都相等
10．如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端，两个电阻的U-I关系图像如图所示，则下列判断正确的是（ ）

A．图线甲是电阻R1的“U-I”关系图像
B．电源电压为12 V
C．滑动变阻器R2的最大阻值为20Ω
D．变阻器滑片在中点时，电压表V2示数为7.2 V
三、填空题
11．如图所示，在“探究物体的动能跟哪些因素有关”的实验中，让同一钢球A从斜而上不同的高度由静止滚下，撞到同一木块上．实验中，通过观察_______来判断钢球动能的大小；本实验用到的科学研究方法是_______ (说出一种即可)．

12．我国自主研制的绞吸挖泥船“天鲲号”达到世界先进水平，若某段工作时间内，“天鲲号”的泥泵功率恒为1×104kW，排泥量为1.4m3/s，排泥管截面积为0.7m2，泥浆在管中的流动的速度为______m/s，泥泵对泥浆的推力为__________N。
13．夏天常用的电热驱蚊器是利用电流的______效应工作的，与电灯、电风扇等其它家用电器是______联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是______J。
14．如右图所示，电源电压保持不变，，闭合开关S， 开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2=______Ω；若电源电压为3V，当开关S0拨至b时，R1在1 min内产生的热量是______J。

15．物理学中把_____定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是_____联在电路中的．
16．非物质文化遗产----画“糖人”，是我国的一种民间艺术．其作画过程是:艺人先将红(白)糖放在热锅里，由于_______(选填“做功”或“热传递”)糖的内能增大，温度升高而熔化．然后用小勺子将糖汁淋在玻璃上或刻画有戏曲人物、小动物等的造型模板上，待糖汁_______(填物态变化名称)后，栩栩如生的“糖人”就制成了．
四、作图、实验探究题
17．小华设计了一个可以多次测量未知电阻的电路，请在虚线框内补上电压表和定值电阻R0（阻值已知）两元件的符号，使电路完整，实验操作方便．
（____）

18．根据下图中的实物连接图,请在方框内画出电路图。
（__________）

19．（10分）现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”

（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________。（要求连线不得交叉）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：______________。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数。
（4）为完成整个实验，应该选取哪种规格的滑动变阻器______________。
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A。
五、计算题
20．（6分）太阳能是重点开发利用的能源之一，如今太阳能热水器已走进了千家万户。如图，某家庭太阳能热水器接收太阳能总有效面积为1.5m2，1m2面积上1h接收到的太阳能平均为，若阳光照射该热水器8h，可以使质量为100kg的水温度升高40℃。[，]，求

(1)水吸收的热量；
(2)若这些水吸收的热量全部由燃烧干木柴来提供，需要完全燃烧多少千克干木柴(假设干木柴完全燃烧放出的热量全部被水吸收) ；
(3)该太阳能热水器的效率。
21．（6分）小灯泡甲上标有“3.6V 0.75A”，小灯泡乙上标有“4.8V 0.5A”。 将甲、乙两个小灯泡并 联接在一个电源两端，使两灯都能发光，且其中一个小灯泡恰好正常发光，另一个实际 功率小于额定功率。不计小灯泡电阻随温度的变化，求：
（1）小灯泡乙的电阻值；
（2）此时两个小灯泡的总功率。
参考答案

一、单选题
1、D
【解析】A、开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故A错误；
B、电动机与灯泡工作时两者并联，故B错误；
CD、两开关闭合时电动机和小灯泡并联，电动机与灯泡工作时互不影响，故C错误，D正确；
故选D．
2、D
【详解】A．由电路图可知，当选择开关位于AB时，电动机和电热丝同时工作，电吹风吹热风，故A项错误；
B．由电路图可知，当选择开关位于BC时，电路为电动机的简单电路，电吹风吹冷风，故B项错误；
C．由电路图可知，吹热风时，开关位于AB，电动机和电热丝同时工作，电动机与电热丝是并联的，故C项错误；
D．由电路图可知，当选择开关位于AB时，电动机和电热丝同时工作，则总功率为

则电吹风总功率最大，故D项正确。
故选D。
3、B
【详解】A．将一个条形磁铁从左端快速插入螺线管，灵敏电流计的指针发生偏转，说明电路中有电流产生，此过程将机械能转化为电能，是电磁感应现象，电磁铁是电流的磁效应，故A不符合题意；
B．发电机是利用电磁感应的原理制成的，故B符合题意；
C．电动机是利用通电导体在磁场中受力而转动的原理制成的，故C不符合题意；
D．电磁起重机是利用电流的磁效应制成的，故D不符合题意。
故选B。
4、D
【详解】判断能否产生感应电流，关键是看导体是否做“切割”磁感线运动．
A、C 导体向上或向下运动时，与磁感线平行，不切割磁感线，不产生感应电流，故AC错误；
B、导体静止，没有做切割磁感线运动，不产生电流，故B错误；
D、导体向左运动时，切割磁感线运动，能产生电流，故D正确；
5、A
【解析】AD．电压使电荷发生定向移动形成了电流；电路中有电流时，它两端一定有电压，故A正确；D错误．
B．电荷的定向移动才能形成电流，故B错误；
C．导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，其大小与电流和电压无关，故C错误．
故选A．
6、C
【详解】A．A、B串联，通过它们的电流相等，选项错误．
B．由图像可得，A的阻值，B的阻值，选项错误．
C．由串联分压，A、B电阻的两端电压之比是1：2，选项正确．
D．由电功率的公式，A、B电阻的电功率之比是1:2，选项错误．
7、C
【详解】串联电路中各处的电流相等，所以两灯串联时，通过它们的电流一定相等。
故选C。

8、C
【详解】荷花飘香，花香四溢，是花香分子在空气中的扩散，属于分子运动；
柳枝摇曳、沙尘漫天、落叶纷飞、瑞雪飘飘分别是柳枝、沙尘、落叶、雪花等物体的运动，属于机械运动，故C正确．

二、多选题
9、BC
【详解】一只电热水壶有两根电阻丝，电阻丝连接方式不同，电路的总电阻不同。两电阻丝并联时电阻最小，两电阻丝串联时电阻最大。根据可知，电源电压不变，放出相同热量时，将两根电阻丝并联后接入电路中时，所用时间最短；将两根电阻丝串联后接入电路中时，所用时间最长。故AD错误，BC正确。
故选BC。
10、BD
【详解】A．由图象可知，图象甲电压随电流的增大而减小，甲是滑动变阻器的图象，图象乙电压随电流的增大而变大，因此图象乙是电阻R1的图象，故A错误；
B．由图象可知，电流I=0.3A时，滑动变阻器电压U甲=9V，电阻R1的电压U乙=3V，电源电压
U=U甲+U乙=9V+3V=12V
故B正确；
C．当I=0.3A时电路中的电流最小，则滑动变阻器接入电路的阻值最大，此时滑动变阻器电压U甲=9V，滑动变阻器最大阻值
R滑===30Ω
故C错误；
D．由图象可知，电阻R1的阻
R1===10Ω
当滑片在中点时，滑动变阻器两端电压
U滑=IR滑′= R滑′=××30Ω=7.2V
故D正确。
故选BD。

三、填空题
11、木块B被撞的距离 控制变量法或转换法
【详解】让同一钢球沿斜面的不同高度静止滚下撞击水平板上的木块，这是控制了质量相同，目的是探究物体的动能与速度的关系，采用的是控制变量法；实验中通过观察木块B被撞击后运动的距离的大小来间接判断物体动能的大小。
12、2 5×106
【详解】[1]根据排泥量和排泥管的横截面积可求出泥浆在管中的流动的速度为：
v==2m/s；
[2]根据
P==Fv
可得泥泵对泥浆的推力
F==5×106N。
13、热 并 550
【详解】[1]电热驱蚊器是利用电流的热效应工作的，电流产生的热让蚊香片熔化产生驱蚊的气味。
[2]家用电器在家庭电路中都是并联的，互不影响都能独立工作。
[3]产生的热量是

14、10 12
【详解】[1]电源电压保持不变，闭合开关S，开关S0拨至b时，电压表测量R1的电压，拨到a时，电压表测量电源电压，因此R1电压是电源电压的三分之一，即R1 的电阻是总电阻的三分之一，R1 = 5Ω，总电阻为15Ω，则的电阻为

[2]若电源电压为3V，当开关S0拨至b 时，电压表示数为1V，电流为

则R1在lmin 内产生的热量是

15、正电荷 并
【解析】电流方向的规定：正电荷定向移动的方向为电流方向；
家庭电路是并联电路，各用电器互不影响，故各个用电器都是并联的．
16、热传递 凝固
【详解】将红（白）糖放在热锅里，是通过热传递的方式，使糖的内能增大、温度升高而熔化；加热时糖变成糖浆，即由固态变为液态，这是熔化现象；将糖汁淋在玻璃上或刻画有戏曲人物、小动物等的造型模板上，糖汁放出热量凝固成固态，这样就做好了 “糖人”．

四、作图、实验探究题
17、
【详解】分析可知，左下边为R0，右上面为电压表，如下所示：

（1）如上连接电路图，断开S，将变阻器的滑片移动到最右端，
（2）闭合S和S1，移动P位置不变，记下电压表示数，控制P的位置不变，再断开S1，闭合S2；
（3）移动变阻器的P到合适位置，重复（2）（3）；
（4）根据各电阻的 电压不变，故可得出定值电阻的电压，由欧姆定律可求出电路中的电流，由欧姆定律求出待测电阻大小；根据3次实验取平均值作为测量结果．
18、
【详解】[1]由图知，灯泡L与电阻R并联，S1在L支路上，S2在干路，靠近负极，电路图如图所示：

19、 电压一定时，导体中的电流与电阻成反比 A 2 A
【详解】（1）将电压表与电阻并联，滑动变阻器与电阻串联，已接了下面一个接线柱，可再接上面任意一个接线柱，如图所示；

（2）分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2V，由此得出结论：电压一定时，导体中的电流与电阻成反比；
（3）将5Ω的电阻更换为10Ω的电阻接入电路后，定值电阻两端的电压增大，要使电压表的示数不变，应减小电路中的电流，增大滑动变阻器接入电路中的电阻即滑片向A移动，直到电压的示数达到2V为止；
（4）由图丙知，电路的最小电流I=0.1A，此时滑动变阻器接入电路的阻值最大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
U滑=U﹣UR=6V﹣2V=4V
由I=U/R可得，滑动变阻器接入电路的阻值
R滑=U滑/I=4V/0.1A=40Ω
则选用变阻器的规格为“50Ω 1.0A”。

五、计算题
20、 (1) 1.68×107J；(2)1.4kg；(3) 50%
【详解】(1)水吸收的热量为

(2)干木柴完全燃烧放出的热量全部被水吸收，则

由Q放=mq干木材得需要完全燃烧干木柴的质量

(3)该太阳能热水器8h接收到的太阳能

该太阳能热水器的效率

答：(1)水吸收的热量为1.68×107J。
(2)若这些水吸收的热量全部由燃烧干木柴来提供，需要完全燃烧1.4kg干木柴。
(3)该太阳能热水器的效率为50%。
21、（1）9.6Ω（2）4.05W
【解析】（1）由，可得灯泡乙的电阻值：；
（2）由题知，两小灯泡并联时一个灯泡恰好正常发光，另一个实际功率小于额定功率，因并联电路中各支路两端的电压相等，所以，电路两端的最大电压为（即甲灯正常发光）。小灯泡甲的功率：；此时小灯泡乙的功率：；所以此时两个小灯泡的总功率：
答：（1）小灯泡乙的电阻值为9.6Ω；
（2）此时两个小灯泡的总功率为4.05W。
