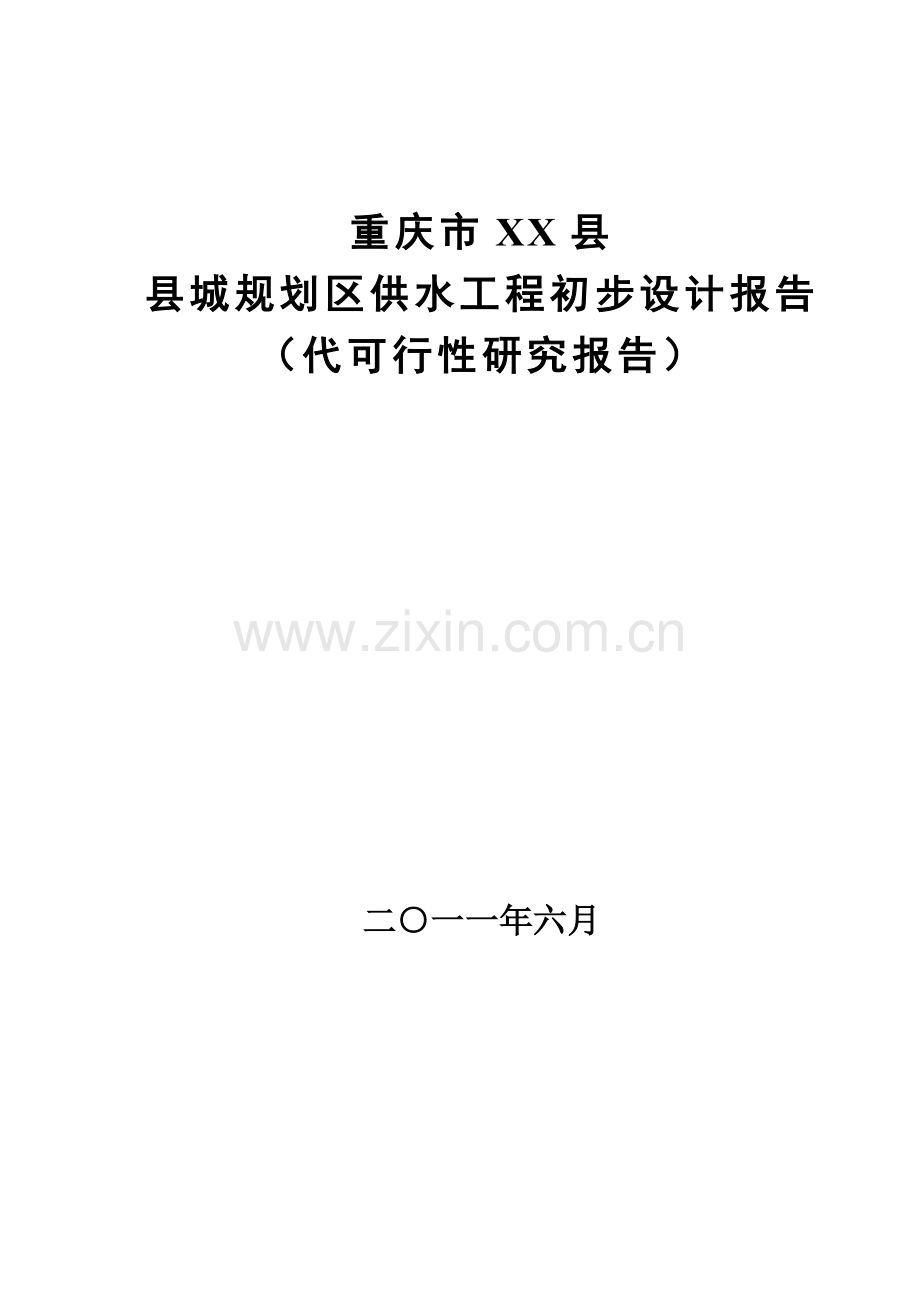

重庆市XX县城规划区供水工程初步设计报告.doc

重庆市XX县
县城规划区供水工程初步设计报告
（代可行性研究报告）

二○一一年六月

项目负责人：

编制人员:

审 定：

目 录

前言…………………………………………………………………… ……………………1
1．概述………………………………………………………………………………………3
1.1项目概述……………………………………………………………………………3
1.2项目背景……………………………………………………………………………3
1.3编制依据、范围及采用的规范标准………………………………………………3
1.4城市概况及自然条件………………………………………………………………4
1.5供水现状及存在问题………………………………………………………………7
2.工程建设的必要性…………………………………………………………………………9
3.总体方案………………… ………………………………………………………………10
3.1工程设计标准………………………………………………………………………10
3.2需水量预测…………………………………………………………………………10
4.供水管网工程初步设计………………… ………………………………………………11
4.1管网布局 …………………………………………………………………………11
4.2管网供水量表 ……………………………………………………………………11

4.3节点流量 …………………………………………………………………………12
4.4控制点的选择及控制点水压要求 ………………………………………………12
4.5管网核算 …………………………………………………………………………13
4.6管材选择 …………………………………………………………………………13
4.7管网遥控 …………………………………………………………………………17
4.8管道埋深 …………………………………………………………………………17
4.9管道附属设施 ……………………………………………………………………17
4.10钢管防腐 …………………………………………………………………………18
4.11管网安装 ………………………………………………………………………18
4.12水压试验、消毒及允许漏水量 …………………………………………………19
4.13工程量一览表 …………………………………………………………………20
5.环境保护与劳动保护……………………… ……………………………………………21
5.1水资源的环境保护…………………………………………………………………21
5.2项目实施过程中对环境的影响及保护对策………………………………………22
5.3项目建成后的环境影响及保护对策………………………………………………26
5.4劳动安全卫生………………………………………………………………………26
6.工程节能及防灾………………… ………………………………………………………28
6.1工程节能……………………………………………………………………………28
6.2防灾…………………………………………………………………………………28
7.项目实施计划………… …………………………………………………………………28
8.投资估算及资金筹措…………… ………………………………………………………29
8.1投资估算……………………………………………………………………………29
8.2资金筹措及使用计划………………………………………………………………30
9.结论和存在问题…………… ……………………………………………………………32
9.1结论…………………………………………………………………………………32
9.2存在问题……………………………………………………………………………32
10.附管网初步设计图………………………………………………………………………32

城市拓展供水工程初步设计（代可行性研究报告） 前 言

前 言
XX县地处重庆最北部，因“据三省之门户名城，扼四方之咽喉称口”而得其名，XX地处祖国版图的腹心地带，东连巫溪出三峡，西出万源连西南，南下万州通重庆，北上安康达西北。位于重庆市东北部万州区北部。境域在东经108度15分至109度16分，北纬31度37分至32度12分。治地葛城镇，传说诸葛亮曾在此屯兵，故名葛城。幅员面积3292.4平方公里。全县辖2个街道、23个乡镇，人口24.46万人，其中农业人口19.7万人。
近年来，XX县积极进行城市经济改革，从依托地方主体工业经济，逐步引进三线大中型企业，加强经济内引外联，不断推进地方经济发展，加快城市基础建设力度。经过全县人民的共同努力，各项社会事业的发展取得了令人鼓舞的成就。
为满足社会经济的发展和人民生活水平不断增长的需求，XX县县委、县政府高度重视城市基础设施的建设，特别是关乎人民身体健康的供水工程，提出了具体的城乡供水实施目标和计划，根据县委、县政府的精神，依据总体规划和各项专业规划，结合目前供水的实际情况，本院受XX县供水公司的委托，对XX县城市拓展供水工程进行初步设计报告（可行性研究报告）的编制，在委托方的大力协助下，分析现有资料，经过现场踏勘，编制完成了本报告，其主要内容如下：
一、由于XX县供水问题已成为社会和经济发展的制约因素，影响了城市的发展，城市管网漏失率高达46％左右，大量经过净化的水白白浪费。为了满足XX县的近、远期供水需求，提高居民的生活质量，改造城市供水管网，近期扩建城市拓展供水工程成为当务之急。
二、建设规模：
根据甲方委托，
片区供水管网进行设计。
供水管线总长约18,200米。
三、水源
根据XX县现有供水管网实际情况，每个片区从就近已建成市政管网取水。
四、本项目投资估算为万元，其中：工程费用万元，工程建设其他费用3万元，基本预备费万元。
在文件的编制过程中，XX县有关部门给予了极大的支持与帮助，在此致以诚挚谢意。
。
2
城市拓展供水工程初步设计（代可行性研究报告） 概述

27

《城市供水水质标准》 CJ/T 206-2005
⑵ 勘察、设计
《中华人民共和国工程建设强制性条文》城市建设部分
《市政公用工程设计文件编制深度规定》
中华人民共和国建设部 2004年3月
《室外给水设计规范》 GB 50013-2006
《城市居民生活用水量标准》 GB/T 50331-2002
《总图制图标准》 GB/T 50103-2001
《给水排水制图标准》 GB/T 50106-2001
《泵站设计规范》 GB/T50265-97
《建筑给水排水设计规范》 GB50015-2003
《建筑设计防火规范》 GB50016-2006
《城镇给水厂附属建筑和附属设备设计标准》 CJJ41-91
《给水排水工程构筑物结构设计规范》 GB50069-2002
《建筑抗震设计规范》（2008年版） GB50011-2001
《室外给水排水和燃气热力工程抗震设计规范》 GB50032-2003
《工业企业设计卫生标准》 GBZ1-2002
⑶ 维护、管理
《城镇供水水量计量仪表的配备和管理通则》 CJ/T3019-93
1.4 城市概况及自然条件
1.4.1 城市概况
（1）地理位置
XX县地处重庆最北部，因“据三省之门户名城，扼四方之咽喉称口”而得其名，XX地处祖国版图的腹心地带，东连巫溪出三峡，西出万源连西南，南下万州通重庆，北上安康达西北。位于重庆市东北部万州区北部。境域在东经108度15分至109度16分，北纬31度37分至32度12分。
（2）行政区划
治地葛城镇，传说诸葛亮曾在此屯兵，故名葛城。幅员面积3292.4平方公里。全县辖2个街道、23个乡镇，人口24.46万人，其中农业人口19.7万人。
（3）社会经济
XX是重庆市最大的天然林区，境内有国家级大巴山自然保护区，绵延千里的大巴山。XX属亚热带温湿气候，四季分明，温和宜人，独特的自然地理条件，使这儿原始生态植被保存完好，形成了以高山森林，草原，溪涧，峡谷，溶洞，飞瀑为主的大巴山自然风景区。这儿有“川东小峨眉”之称的八台山，有“小小三峡”之美的亢河，青龙峡风光，有北方草原气势的黄安坝草场和神田草场风景，有“天池”之秀的羊耳坝库区湖光山色。有“一门锁两省”的两扇门绝景。境内动植物种类丰富，珍稀树种有水杉，银杏，崖柏，鹅掌秋，红豆杉，樟木，还有猕猴，黑熊，大猫，金猫，斑羚，金雕，红腹角雉以及鳖，赤链蛇，中华蟾蜍，中国林蛙等国家级保护动物。
XX矿藏丰富。现已发现的矿藏有锰、钡、铁、锌、铅锌、钒、锗、镓、铀、煤、磷、硫、盐、白云岩、石灰岩、毒重石 、石英石 、大理石、古生物化石等20余种，黄金矿和铂钯多金矿正在勘探之中。锰矿总储量为2092万吨，属全国五大重点矿区之一，钡矿属全国特大型矿区，储量3800万吨，名列亚洲之首。
县境自然资源丰富。林业用地近300万亩，人均13亩。经济林木、山货药材、土特产品种类繁多。生漆、茶叶、药材享誉中外，素称“三秀之乡” 。XX位于大巴山漆林地中心区，是全国的重点生漆基地县，年产量2000担以上，质量为全国第一，产量列全国第二。XX产茶历史悠久，“茶盛于唐”。清代，XX鸡鸣茶制成“贡茶”送皇室享用，至今仍存贡茶印模。核桃常年产量100万公斤左右，是国家林业部命名的“中国核桃之乡”。县境有夜香黄桷兰、红豆杉、珙桐、香樟、银杏等珍稀古树59种。XX干果丰富，有“干果之乡”之誉。XX境内野生动物资源丰富，有野猪、黑熊、华南虎、梅花鹿、岩羊、獐、麂、狐狸、花豹、金猫、小熊猫、猴类等60余种。鸟类有猫头鹰、杜鹃、画眉、山雀、黄鹂、金鸡、长尾雉等140多种。
XX自然风景以“奇、险、幽”著称于世，是尚待开发的旅游区。青龙峡、龙潭河自然保护区山青水秀，峡深谷幽，溪泉如琴，林木似画，川陕大梁巍巍群山争雄，重峦叠障，气势恢宏；两扇门、崩溪河曲径通幽，奇峰异石，独具风采；九重山云雾袅绕，浑厚雄奇。春夏游客渐渐增多。
1.4.2自然条件
1、气象条件
XX属亚热带气候。雨量充沛，日照充足，冬长夏短，四季分明。
年平均气温13.8℃
7月气温最高，年均32.1℃
1月气温最低，年均-2.4℃
无霜期234天
年平均降水量1261.4毫米
年平均日照时数为1534小时%
土壤最大冻结深度0.15米
最大积雪深度22厘米
2、地形、地质条件
XX属米仓山、大巴山中山区，山脉受地质构造和岩性的控制，排列较为整齐。诸列山岭均由北西向南东展布。
XX地置大巴山弧形褶皱带，地质构造多复式背(向)斜和穹隆构造，岩层倾角多为50一70°。本项目场址地势平坦，场区内无影响其稳定性的不良地质现象，建设区地质均匀，地基承载力130KPa。
3、水文条件
XX地表水系发育，河网密布。所有河流都属长江水系。北部为汉江流域的仁河水系，南部为嘉陵江流域的前河水系。流域面积100平方公里以上的河流13条，50—100千方公里的6条，10—50平方公里的26条。仁河、前河为境内两条主要河流。
4、地震
据查，工程区及附近有历史记载以来，未发生过中强地震，主要受100千米以外的四川万源市、陕西紫阳县等地的弱震波，影响烈度＜5度，根据《中国地震烈度区划图》（1/300）万，工程区地震基本烈度里氏6极烈度设防。
1.5 供水现状及存在问题
1.5.1 供水工程现状
XX县水厂属集体性质，1988年扩建设计供水能力为3000m3/d，最大日供水量为6000m3/d，水源取自马鞍山水库（库容约110万m3），通过4km多长的引水管引原水至水厂，水库高程约为85m，水厂高程为40.26m，引水和供水为全程重力自流。水处理工艺为水力循环澄清池和无阀滤池，清水池容积为600m3。
1.5.2 存在问题
目前建成DN100以上供水管网约31.91km，管道管材多采用水泥管，大部分为90年代初建成，且干管管径较小。根据水厂目前统计，管网漏失率在46％左右，造成了大量的水资源浪费，无法满足人民群众的要求。
由于城市拓展，规划新区管网工程，还未启动，跟不上规划新区的建设步伐
城市拓展供水工程初步设计（代可行性研究报告） 工程建设的必要性

2. 工程建设的必要性

城镇供水是城镇生存发展的重要物质基础，是保障人民生活、发展国民经济、加快城镇现代化建设的重要前提。随着经济实力的提升，人民生活水平的提高，城镇工业及生活用水量也将随之大幅提高。解决城镇供水问题，已成为各级相关部门为人民办实事、改善人民生活质量最为重要的民生工程之一。
但从上节分析中可看出，城市供水还存在很多问题，可见对城市供水系统的建设是十分必要的。只有这样才能进一步满足XX县社会和经济的不断发展，保证人民身体健康。

城市拓展供水工程初步设计（代可行性研究报告） 总体方案
3. 总体方案

3.1工程设计标准
（1）设计年限
本工程设计年限与城市拓展区规划年限相合。
（2）设计水量
设计水量满足近、远期需水量的要求，并留有一定的富余。
（3）设计水压
设计水压保证最不利点保持28m自由水头。
（4）水质标准
要求供水水质达到《生活饮用水卫生标准》（GB 5749-2006）。
3.2 需水量预测
3.2.1 城市供水规模预测的主要依据
本报告只对规划区的近、远期需水量进行预测。
⑴ 用水人口
规划人口为11.3万人。
3.2.2用水指标分析
本工程从人均综合用水量来分析用水指标。
人均综合用水量指标
分析工业用户及居民小区用水量调查资料，居民生活用水量指标较高，但是这个指标所包含有管网漏耗，单位人口综合用水指标：最高日：370L/人.d，平均日：280L/人.d

城市拓展供水工程初步设计（代可行性研究报告） 供水管网工程初步设计
4. 供水管网工程初步设计

按供水管网的要求，安全性必须达到有关规定的标准，覆盖面、控制点水压及火灾事故等状况均应达到相应规模的要求，管网力求一次规划。根据资金情况及规划发展要求逐步完善。努力提高管网的安全性，经济性和灵活性，既节省投资，又留有一定的余地。
4.1 管网布局
根据XX县拓展区规划，各拓展区布置较为分散，而且供每个拓展区取水接口也较分散，和甲方多次协商，并实地踏勘，为节约投资，决定每个拓展区在原有市政给水管网上就近取水。不能布置成环状管网的片区，暂时为树枝状供水管网，待以后条件成熟，再布置环网。
4.2 管网供水量表

供水量表 表4－1
拓展区名称

规划人口
（人）
最高日用水量
(L/人.d)
平均日用水量
(L/人.d)
日变化系数
时变化系数
消防用水量
(L/s)
浇洒道路和绿地
未预见用水量及管网漏失(25%)
最高日最高时用水量
(L/s)
北后街
10,000
370
280
1.5
1.6
10

17.13
95.65
高坪坎
10,000
370
280
1.5
1.6
10

17.13
95.65
河街

10,000
370
280
1.5
1.6
10

17.13
95.65
柿子坝

15,000
370
280
1.5
1.6
15

25.70
143.48
茅坪
35,000
370
280
1.5
1.6
25

60.0
324.78
木瓜坝
20,000
370
280
1.5
1.6
15

34.26
186.30
桃树坝
6,000
370
280
1.5
1.6
10

10.28
61.39
沱溪河

5,000
370
280
1.5
1.6
10

8.57
52.83
吉家坡渣场
2,000
370
280
1.5
1.6
10

3.46
27.13
4.3 节点流量
节点流量是管网平差计算中最重要的一个参数，本工程根据各区布局的特点，采用管道面积流量进行流量分配。
4.4 控制点的选择及控制点水压的确定
控制点的选取原则上应该满足：在控制点达到水压时，管网应满足绝大部分用户供水水压要求，但同时要避免因迁就个别地势较高节点的水压要求而使整个管网水压抬高，增加供水成本。
本管网按照远期平差，供水管网可根据现场实际情况分期实施。控制点水压根据《XX县给水专项规划》，选用远期最不利点最小自由水头为28m。
4.5 管网核算
管网按最高日最大时流量确定后，还须进行不同工作情况下的核算，以确保经济合理的供水。根据陶山镇管网实际情况，本工程拟针对消防时和事故时两种工况进行校核。
（1）消防校核
按消防时的管网压力，可分为高压网和低压网两种。本工程采用低压网，根据规定，低压网消防时管网自由水压不得低于10m。
（2） 事故校核
事故校核是在最不利管道发生事故而断水检修的情况下，校核事故时的流量和水压是否满足规范要求。事故流量为设计流量的70％。
4.6 管材选择
⑴选择管材的基本原则
在管道工程中，管材费用约占2/3以上，管道材料既是影响管道经济合理性的主要因素，又基本决定了管道质量的可靠性，因此必须考虑管道材质的不同对管道工程的综合影响，需要对各种不同的管道材质进行比较，以选用合理的管道材质。
选择管材的基本原则是：能承受要求的内压和外荷载；性能可靠，维修工作量少，施工方便；使用年限长；内壁光滑，输水能力基本保持不变；除此以外，要求造价相对较低。
(2) 各种管材的性能比选
根据以上的管材选择基本原则，从我国国情出发，对球墨铸铁、钢管、预应力钢筋砼管、塑料管等4种管材从结构性能、造价等方面进行综合的比较。
① 球墨铸铁管
国外廿世纪50年代生产应用球墨铸铁管以来，发展很快，该种管已基本取代了普通铸铁管。日本球墨铸铁管产量占铸铁管总产量的98%，口径最大达2900mm，其它发达国家，球墨铸铁管产量也占铸铁管总产量的96%以上，供水管道基本采用球墨铸铁管，因此，取得了重大的经济效益和社会效益。
国内从70年代以来，重庆、成都、贵阳、营口、长春、北京及上海等地的供水企业已开始大量采用球墨铸铁管。长期的运行实践表明：球墨铸铁管供水运行安全可靠，工程造价适中，故障率大大低于普通铸铁管。我国已参照国际标准ISO2531-1998《输水和输气用球墨铸铁管、配件、附件及其接头》制订了我国离心铸造球墨铸铁管及管件的国家标准《水及燃气管道用球墨铸铁管、管件和附件》GB 13295-2008，引进国外较先进的离心球墨铸管工艺和设备，产品质量已基本达到国际水平。
② 钢管
钢管在我国得到大量的应用，尤其在穿越障碍、工作压力较高、敷设在道路上等条件下使用得更多。使用钢管技术成熟，质量安全可靠，故障率低。但耐腐蚀性差、造价高，需作管内外壁的防腐。球墨铸铁管和钢管各项主要指标详见表4-2。
金属管材机械性能 表4-2
材质
项目
球墨铸铁管
钢 管
抗拉强度（Mpa）
≥420
≥420
延伸率（%）
≥10
24
冲击韧性
50~100
150
屈服极限（Mpa）
≥300
≥300
水压试验（Mpa）
DN400~600 5~4
4.9
硬度（HB）
＜230
140
③ 预应力钢筋砼管
预应力钢筋砼管目前在我国亦得到广泛的使用，其优点是不需内外防腐处理，节约金属，价格便宜，而且是柔性接口。但其缺点是管件配套少，若管道上的管件及支管较多时，则施工不便，凡遇地下情况复杂、土壤承载力低的回填土区使用时应持慎重态度。该材料较笨重，搬运不便，运输费用较高，另外其二次污染率较高，本工程给水管将不予考虑。
④ 塑料管
塑料管内壁光滑，水力性能好，防腐性能好，对于小口径增强硬聚氯乙烯管（UPVC）和高密度或中密度聚乙烯管（HDPE管或MDPE管）及玻璃钢管，国外使用也很多，国内已推广应用，但多为de≤300的管材。由于人民生活水平不断提高，对水质卫生要求也越来越高，从七十年代开始，日本及欧美等发达国家相继在给水管道中禁用镀锌钢管，浙江、贵州、大连、厦门、宁波、广州等省市也相继发出禁令，若用钢管（内外防腐）及不锈钢管作为替代产品，价格昂贵，不符合我国国情，因此UPVC和PE给水管是最佳替代产品，现在越来越多的城市给水管采用UPVC和PE管，但大于d300的管价格较高，其主要各项指标见表4-3，4-4。
UPVC给水管国家标准 表4-3
项 目
单位
指标
密 度
Kg/m3
1350-1460
维卡软化温度
℃
≥76
纵向回缩率（150℃×0.5h）
%
≤5
耐丙酮性（23℃×2h）
/
不允许分层或碎裂
落锤冲击试验
/
10次冲击均无破裂
液压试验（试验温度20℃诱导应力42Mpa试验时间1h）
/
无破裂、无渗漏
氯乙烯单体含量
Mg/kg
≤1.0

PE管技术参数（以PE80原料为例） 表4-4
技术参数
单位
指 标
允许设计应力
Mpa
6.3
密度
Kg/m3
943-958
抗拉强度
Mpa
＞18
溶融指数
g/10min
0.4-0.7
断裂伸长率
%
＞600
碎化温度
℃
＜-70
硬度
肖式硬度
57-62
冲击强度
KJ/m2
不受影响
线膨胀系数
mm/m℃
0.17

(3) 经济比较
按照《给水排水工程预算与经济评价手册》及有关厂家提供的价格数据，认为钢管造价较高（需进行内外防腐），塑料管、球墨铸铁管次之，见表4-5。
几种管材综合造价比较（以DN200为例） 表4-5
管 材
综合造价（元/m）
球墨铸铁管
176.5
钢 管
263.97
UPVC管
165.9
玻璃钢管
235.8
PE管
212.85

(4) 综合比较
根据以上的性能、造价、运行可靠性等方面的情况，各种管材优缺点见表4-6。

各种管材优缺点比较 表4-6

球墨铸铁管
钢 管
塑料管
优

点
1、机械性能好，重量较轻
2、防腐能力强
3、易于接合各类标准配件
4、供水事故率低，维修费用少
5、施工方便
1、机械性能好
2、施工方便，适应性能广
3、供水可靠性较高
1、造价低，节省金属材料
2、抗腐能力强，不需防腐处理
3、重量轻，运输施工方便

缺
点
1、造价较高
2、管内需一般防腐
1、造价高
2、耐腐蚀性差
1、国内外使用de315口径以下塑料管较多
综合以上各方面的比较，考虑到本工程区块内土质情况，推荐给水管DN≥200采用钢管(内外防腐)，DN<200 PE管(除消火栓给水支管采用钢管)。
4.7管网遥测
根据规范，配水管网应检测特征点的流量、压力。根据管网布置情况，建议在配水管网设置在线流量压力检测点，相应地设置遥测、遥讯、遥控系统，并与水厂监控中心联网。
4.8 管道埋深
给水管道布设在人行道下，综合考虑各种管道的交叉，给水管道以管顶覆土0.7米作为纵断面设计原则。给水管道布设在车行道下，综合考虑各种管道的交叉，给水管道以管顶覆土1.0米作为纵断面设计原则。管道局部低点设置排泥阀，排泥湿井溢流管就近接入排水系统。设计给水管道局部高点处，设置排气阀。
4.9 管道附属设施
1. 室外消火栓采用SS100/65型地上式，采用干管安装，详见标准图集《市政给水管道工程及附属设施》07MS101-1页12。
2. 在管道的必要位置设置阀门、排气阀和排泥阀，详见平面图。阀门井的设置详见标准图集《市政给水管道工程及附属设施》07MS101。
3. 给水管附属设施如阀门井、排气、排泥阀及消火栓等根据所确定管中心标高及图中所注标准图集配合施工，井盖应与实际道路路面、人行道铺装路面平齐并稳固，或高出绿化带地面0.1m。
4. 给水管道在异径、弯头、三通、四通、阀门井处应设管道支墩,在弯道处设置支墩,详《柔性接口给水管道支墩》图集
5. 聚乙烯PE管安装的其他技术要求参见聚乙烯PE管管道技术规程和相关的国家行业标准执行。
4.10 钢管防腐
1. 钢管外壁做环氧煤沥青防腐层，采用四油二布防腐层，质量要求应符合《埋地钢质管道环氧煤沥青防腐层技术标准》（SY/T0447-96
2. 钢管管道安装后现场固定口防腐采用塑化沥青防蚀胶带，质量要求应符合Q/ZLC002-1997标准。
3. 钢管管道在内外防腐之前，应进行除锈处理，达到《涂装前钢材表面锈蚀等级和除锈等级（GB8923-88）》中Sa2.5
4. 钢管内防腐采用水泥砂浆防腐层，质量要求应符合《埋地钢管道水泥砂浆衬里技术标准》（CECS10：89）。
4.11 管道安装
1. 管道安装要符合《给水排水管道工程施工及验收规范》（GB50268-2008）的相应要求。
2. 钢管管道接口采用手工单面电弧焊，焊条质量应符合现行国家标准《碳钢焊条》、《低合金焊条》的规定，坡口形式和尺寸按《给水排水管道工程施工及验收规范》标准，且不得保留有熔渣、飞溅等，其质量要求应符合国家有关规定。钢管及钢管件的焊缝除进行外观检查外，还要对环向焊缝要进行2.5％ X射线探伤，所有T型焊缝必须进行X射线探伤。按《钢熔化焊接对接接头射线照相和质量分级》（GB3323-87）规定，焊缝Ⅲ级为合格。
3. 钢管对接纵向焊缝应位于管道中心垂线上半圆45°左右；相邻管段连接处两管纵向焊缝间距应不小于管外径30°弧长。其它应按《给水排水管道工程施工及验收规范》2008执行。
4. 为避免钢管温度应力，管道施工闭合点应结合试压段设置，钢管闭合温度，夏季应在夜间气温30℃±3℃；冬季应在午间气温20℃±3℃时焊接闭合。
5. 位于人行道和绿化带中的给水阀门井采用普通型复合材料防盗井盖及井座，车行道下的采用重型复合材料防盗井盖及井座，不要采用轻型复合材料。人行道上的井盖设计荷载不低于4KN/m2。
6. 给水主管与其它管渠相碰时，一般按照在电缆沟、电信管过路排管之下，雨污水支管之上的原则通过；穿道路的给水管若与其它管渠相碰，给水支管在电缆沟之下，通信管、雨污水管渠之上通过，用弯管或乙字管避开相碰的管道。
4.12 水压试验、消毒及允许漏水量
1. 管道安装后应进行水压试验，强度试压标准为1.0MPa。强度试验：恒压10min，管身、管接口无破损及漏水为合格；严密性试验：严密性试验应满足《给水排水管道工程施工及验收规范》的要求。试压管段充水排除管内气体时，应注意将沿途排气井井盖打开。试压管段灌满水后，宜在不大于工作压力条件下充分浸泡后再进行试压，浸泡时间不少于48h。
2. 管道在水压试验合格后，竣工前应冲洗消毒。消毒时应将管内进行清扫和分段冲洗消毒，直至水质管理部门取样化验合格为止。
3. 管道试压及冲洗消毒应符合《给水排水管道工程施工及验收规范》中的相关规定。
4.给水管道施工完毕必须进行清洗、消毒，经检验水质达到标准后，方可允许并网通水投入运行，具体要求参照GB50268-2008《给水排水管道工程施工及验收规范》。

4.13 工程量一览表

名称
规格
单位
数量
备注
钢管
DN300
米
5,065

DN250
米
2,200

DN200
米
10,760

DN100
米
700

PE管
DN100
米
2,614

闸阀
DN300
个
34

DN250
个
25

DN200
个
72

DN100
个
188

消火栓
SS100/65
套
140
地上式
闸阀井
D=1400
座
14

D=1200
座
52

D=1000
座
188

复合式排气阀井井
D=1000
座
10

排泥井
D=1200(D1000)
座
7

无负压加压泵站

座
1
流量为864M3 /h扬程为100米米

无负压加压泵站

座
1
流量为80M3 /h扬程为80米

城市拓展供水工程初步设计（代可行性研究报告） 环境保护与劳动保护
5. 环境保护与劳动保护

5.1 水资源的环境保护
5.1.1 水源保护规划的依据和原则
现代化的城市是以高质量生态环境为主要标志，高质量的生态环境又以水环境质量为基础。为了确保水资源合理开发和城市水资源免受污染，根据《中华人民共和国水法》和《中华人民共和国水污染防治法》等有关法规确定水源保护区，遵循合理规划、改善环境、提高质量，充分利用水资源，促进社会发展的原则，制定水体、水源保护措施，采取必要的制约手段，逐步改善最终实现水资源生态环境的良性循环。
主要依据如下：
⑴ 1987年3月20日国家计委、国务院环保委员会发布《建设项目环境保护设计规定》
⑵ 劳动部令（第3号）1996年10月17日《建设项目（工程）劳动安全卫生监察规定》
⑶ 公安部令（第30号）1996年10月16日《建设工程消防监督审核管理规定》
⑷ 生活饮用水卫生标准 GB 5749-2006
(5) 地表水环境质量标准 GB 3838-2002
(6) 环境空气质量标准 GB3095-1996
(7) 工业企业设计卫生标准 GBZ 1-2002
(8) 生活饮用水水源水质标准 CJ3020-93
(9) 建筑施工厂界限值 GB12523-90
(10)声环境质量标准 GB3096-2008
(11)大气污染物综合排放标准 GB16297-1996
(12)XX县供水工程建设项目环境影响报告表及其批复
5.1.2 水资源保护区的划分及保护要求
供水工程是城市的生命线工程，水源卫生防护已引起各地政府高度重视。
一级保护区内禁止新建、扩建与供水设施和保护水源无关的建设项目；禁止向水域排放污水，已设置的排污口必须拆除；不得设置与供水需要无关的码头，禁止停靠船舶；禁止堆置和存放工业废渣、城市垃圾、粪便和其它废弃物；禁止设置油库、禁止从事种植、放养禽畜，严格控制网箱养殖活动；禁止可能污染水源的其他活动。
二级保护区内不准新建、扩建向水体排放污染物的建设项目，改建项目必须削减污染的排放量；原有排污口必须削减污水排放量，保证保护区内水质满足规定的水质标准；禁止设立装卸垃圾、粪便、油类和有毒物品的码头。
5.2 项目实施过程中对环境的影响及保护对策
XX县拓展区供水工程的施工包括配水干管工程，其施工期主要的环境影响有噪声、扬尘、弃土和土壤植被的破坏以及对交通的影响。
5.2.1 实施过程中对环境的影响
（1） 对交通的影响
XX县拓展区供水管道分别沿规划道路铺设。工程建设时尤其是沿路开挖和管道堆放将使车辆运输受阻，使交通变得拥挤和混乱，容易造成交通事故；另外沿路的弃土使道路在雨天时泥泞不堪，也严重影响交通；同时运输量的增加也使得道路负荷增加，影响交通畅通；这些影响都是暂时的，随着区段施工的结束，该区段的交通影响也随之消失。
施工期间设备材料运输将影响公路正常通行，工程建设时使车辆运输被阻，同时由于堆土、建筑材料的占地，使道路变得狭窄，晴天尘土飞扬，雨天泥泞路滑，使交通变得拥挤和混乱，极易造成堵塞，这种影响随着工程的结束而消失。
（2）施工扬尘、噪声的影响
1）扬尘的影响
工程施工期间，挖掘的泥土通常堆放在施工现场，短则几个星期，长则数月；堆土裸露，旱干风致，以致车辆过往满天尘土，使大气中悬浮颗粒物含量骤增，严重影响市容和景观；施工扬尘将使附近的建筑物、植物等蒙上厚厚的尘土，使邻近居家普通蒙上一层泥土，给居住区环境的整洁带来许多麻烦；雨水天气，由于雨水的冲刷以及车辆的辗压，使施工现场变得泥泞不堪，行人步履艰难。
2）噪声的影响
施工噪声包括管线施工噪声，主要来自管道建设时施工机械和材料运输、车辆马达的轰鸣及喇叭的喧闹声，特别是在夜间，施工噪声将严重影响邻近居民的工作和休息。根据《城市区域环境噪声标准》（GB3096-93）标准（施工期执行标准）要求：昼间70dB（A）、夜间55dB（A），施工在昼间的影响范围为60m左右，在夜间的影响范围在150m左右。因此，本项工程的施工在昼间对声环境的影响危害不大，而夜间施工需采取环境管理措施，以防止噪声扰民。
（3）生活垃圾的影响
工程施工时，施工区内施工人员的食宿将会安排在工作区域内。这些临时食宿地的水、电以及生活废弃物若没有做出妥善的安排，则会严重影响施工区的卫生环境，导致工作人员体力不降，尤其是在夏天，施工区的生活废弃物乱扔轻则导致蚊蝇孳生，重则致使施工区工人暴发流行疾病，严重影响工程施工进度，同时使附近的居民遭受蚊、蝇、臭气、疾病的影响。
（4）弃土的影响
施工期间将产生许多弃土，这些弃土在运
