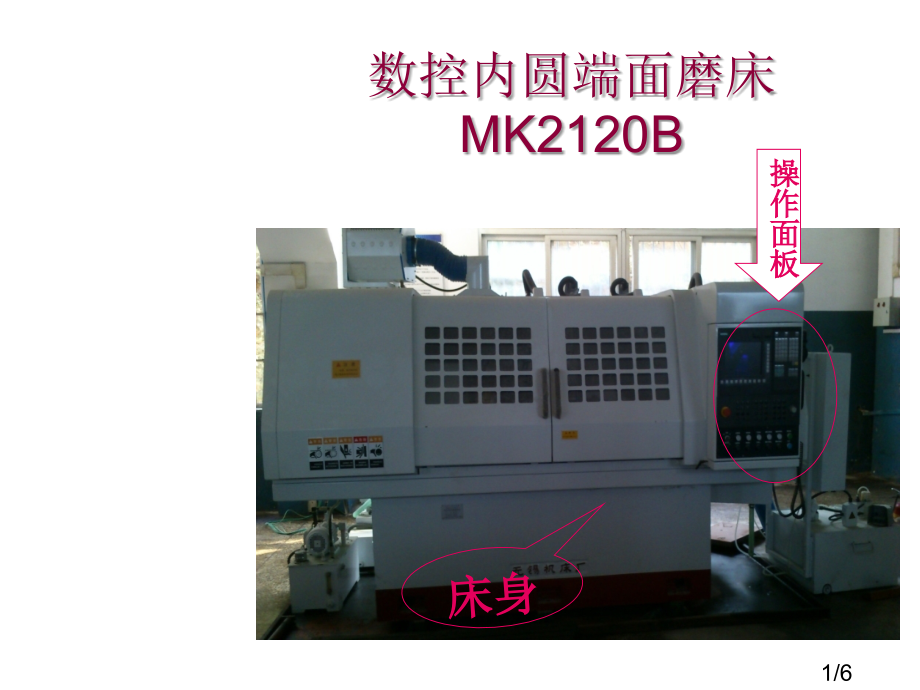

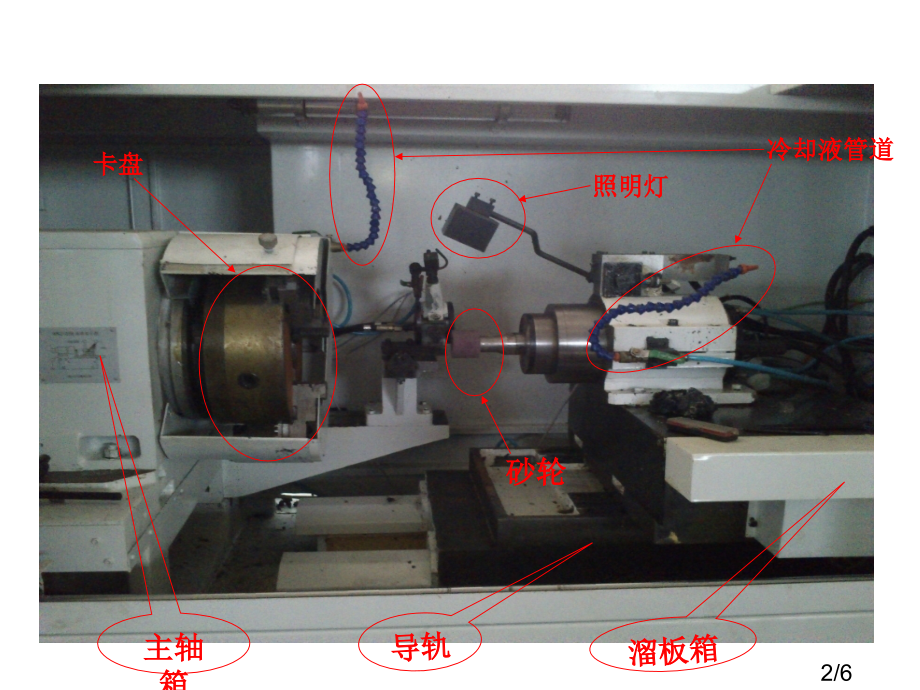

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。不能作为科学依据。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。不能作为科学依据。,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。不能作为科学依据。,数控内圆端面磨床MK2120B,操作面板,床身,1/6,照明灯,砂轮,冷却液管道,卡盘,溜板箱,导轨,主轴箱,2/6,一、主要用途及适用范围,本机床是一台半自动数控内圆磨床，在一次装夹中能够加工机械零件多个表面内孔。,如：内凹端面及外端面，尤其适合于汽车齿轮、中大规格轴承等零件加工，如重型汽车变速箱中齿轮内孔，内凹端面及部分外圆（锥）磨削加工，在机床配置快速夹具之后，可适应中批量生产要求。,3/6,二、结构特点及性能,机床采取日本法那克0i-c系统，伺服电机都有数字量控制，有很强编程功效，可实现插补和联动功效。,两轴均由伺服电机驱动滚珠丝杠，传动链简单可靠，可实现无间隙、高灵敏度运动。,机床可配有液压薄膜夹具，液压动力卡盘等，夹持精度高，装卸工件方便。,工件箱采取高精度套筒主轴结构，精度高，便于维修，工件主轴驱动由交流变频电机经过多锲带作无级调速。,砂轮主轴采取大功率、高刚性电动砂轮轴，由静止变频器驱动。,机床采取背包式电箱，占地面积少。,4/6,三、技术参数,磨削直径 30200mm,最大磨削深度 200mm,磨削工件最大外廓直径 300mm,工作台(Z轴)最大行程 450mm,砂轮架(X轴)最大行程 200mm,工作台(Z轴)最大速度 10m/min,砂轮架(X轴)最大速度 5m/min,工作台(Z轴)进给速度 050mm/min,砂轮架(X轴)进给速度 036mm/min,Z轴分辨率 0.001mm,X轴分辨率 0.001mm,工件转速范围 30600r/min,床头箱回转角度 020,床头箱最大横向移动量 250mm,砂轮轴转速 18000r/min,磁性分离器电机 AO5632，0.18KW,冷却泵流量:工件冷却 100L/min,摸头冷却流量 50L/min,机床外型尺寸（长宽高）310014501800mm,机床重量 5000Kg,使用电源 350Hz,380V,5/6,四、工作精度（以10080试件为例）,圆度 2m,圆柱度 4m,粗糙度 Ra0.4m,6/6,
