multisim仿真教程-低频功率放大器PPT学习课件.ppt

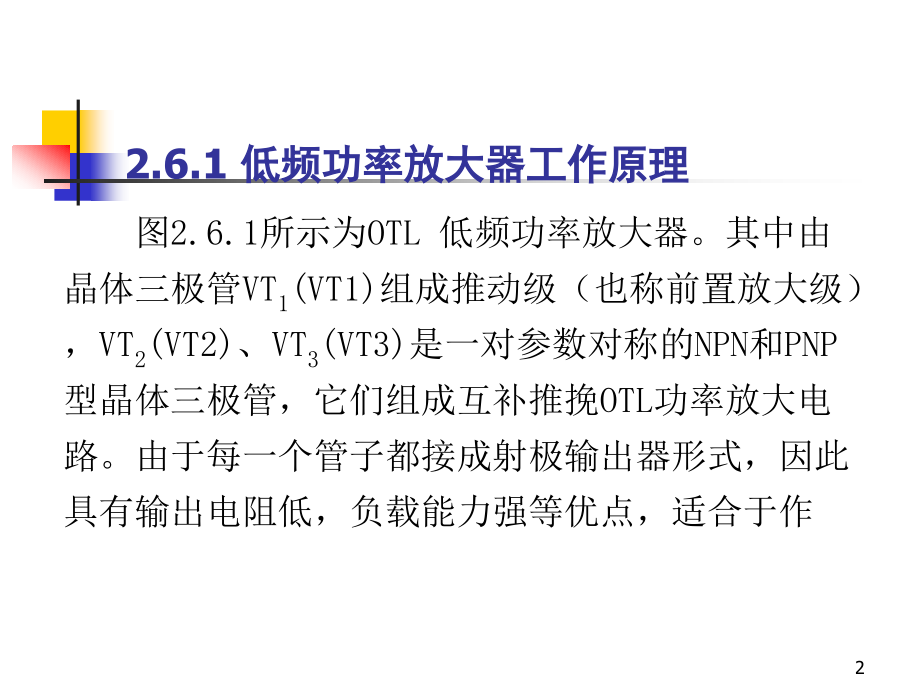

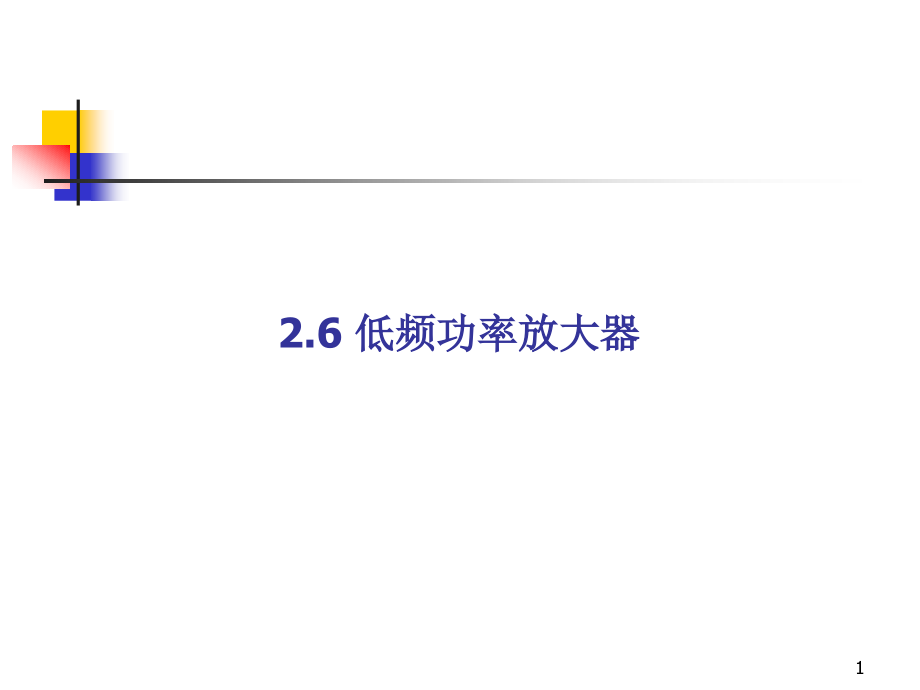

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2.6 低频功率放大器,1,2.6.1 低频功率放大器工作原理,图2.6.1所示为,OTL,低频功率放大器。其中由晶体三极管,VT,1,(VT1),组成推动级（也称前置放大级），,VT,2,(VT2)、VT,3,(VT3),是一对参数对称的,NPN,和,PNP,型晶体三极管，它们组成互补推挽,OTL,功率放大电路。由于每一个管子都接成射极输出器形式，因此具有输出电阻低，负载能力强等优点，适合于作,2,功率输出级。,VT,1,管工作于甲类状态，它的集电,极电流,I,C1,由电位器,RP,1,(RP1),进行调节。,I,C1,的,一部分流经电位器,RP,2,(RP2),及二极管,VD，,给,VT,2,、VT,3,提供偏压。调节,RP,2,，,可以使,VT,2,、VT,3,得到,合适的静态电流而工作于甲、乙类状态，以克,服交越失真。,3,静态时要求输出端中点,A,的电位，可以通过调节,PR,1,来实现，又由于,RP,1,的一端接在,A,点，因此在电路中引入交、直流电压并联负反馈，一方面能够稳定放大器的静态工作点，同时也改善了非线性失真。,C,4,(C4),和,R,构成自举电路，用于提高输出电压正半周的幅度，以得到大的动态范围。,4,u,i,u,o,图2.6.1 低频功率放大器工作原理图,5,当输入正弦交流信号,u,i,时，经,VT,1,放大、倒相后同时作用于,VT,2,、VT,3,的基极，,u,i,的负半周使,VT,2,管导通（,VT,3,管截止），有电流通过负载,R,L,，,同时向电容,C,2,(C2),充电，在,u,i,的正半周，,VT,3,导通（,VT,2,截止），则已充好电的电容器,C,2,6,起着电源的作用，通过负载,R,L,放电，这样在,R,L,上就得到完整的正弦波，其波形如图2.6.2所示。在仿真中若输出端接喇叭，在仿真时只要输入不同的频率信号，就能在喇叭中能听到不同的声音。,7,u,i,u,o,图2.6.2 输入输出波形,8,该电路也可用瞬态分析方法分析电路的动态特性，其分析方法请看第1章中的1.7.4小节,瞬态分析（,Transient Analysis）。,本电路分析结果如图2.6.3所示。,9,瞬态分析,图2.6.3,瞬态分析,10,喇叭的设置：应根据输入信号的频率及输出信号的幅值（用示波器测出）来设置喇叭的参数。双击喇叭弹出,Buzzer,对话框，在对话框窗口中点击,Value,出现如图2.6.4所示对话框,本例对话框中参数设置见图2.6.4所示。,11,图2.6.4,Value,窗口对话框,12,2.6.2,OTL,电路的主要性能指标,1.,最大不失真输出功率,P,0m,理想情况下，,在电路中可通过测量,R,L,两端的电压有效值,U,O,如图2.6.5（,a）,所示或测量流过,R,L,的电流如图2.6.5（,b）,所示，来求得实际的,13,2.效率,P,V,直流电源供给的平均功率,理想情况下，,max,78.5。,可测量电源供给的平均电流,I,dC,如图2.6.6所示，从而求得,P,v,U,CC,I,dC,，,负载上的交流功率已用上述方法求出，因而也就可以计算实际效率了。在仿真平台上也可用功率表分别测出最大不失真功率和电源供给的平均功率。,14,图(,a)R,L,两端的电压有效值,图(,b),流过,R,L,的电流,图 2.6.5,P,0m,的测量,15,图2.6.6 电源供给的平均电流,I,dC,16,在本例中也可用两块瓦特表分别测量电源供给的平均功率,P,v,及最大不失真输出功率,P,0m,，,其图标和面板如图2.6.7所示。该图标中有两组端子，左边两个端子为电压输入端子，与所要测试电路并联，右边两个端子为电流输入端子，与所要测试电路串联。,17,(,a),图标 （,b）,面板,图2.6.7 瓦特表图标和面板,18,
