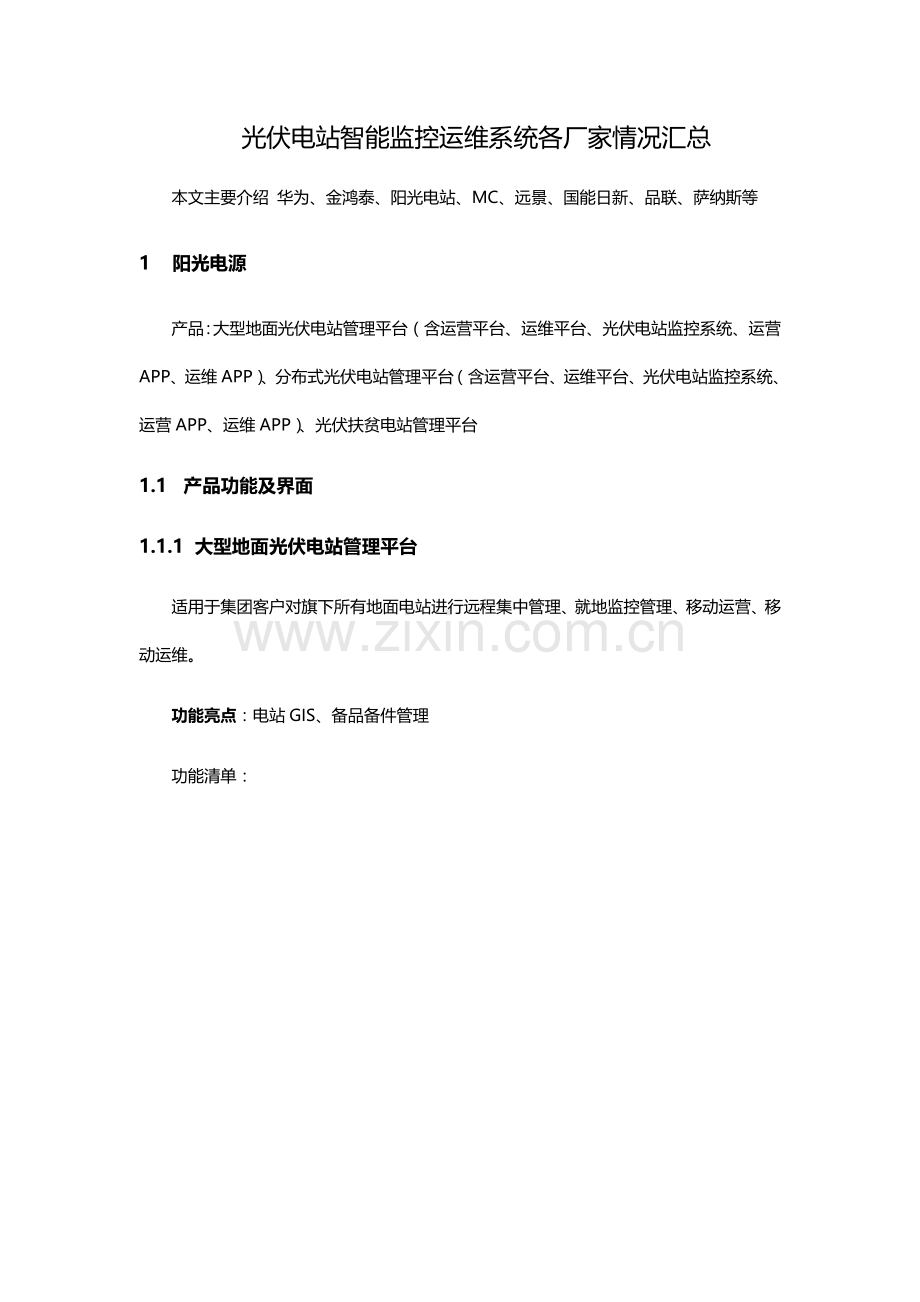

光伏电站智能监控运维系统各厂家情况汇总本文主要介绍华为、金鸿泰、阳光电站、MC、远景、国能日新、品联、萨纳斯等 1 阳光电源产品：大型地面光伏电站管理平台（含运营平台、运维平台、光伏电站监控系统、运营APP、运维APP）、分布式光伏电站管理平台（含运营平台、运维平台、光伏电站监控系统、运营APP、运维APP）、光伏扶贫电站管理平台 1.1 产品功能及界面 1.1.1 大型地面光伏电站管理平台适用于集团客户对旗下所有地面电站进行远程集中管理、就地监控管理、移动运营、移动运维。功能亮点：电站GIS、备品备件管理功能清单：智慧光伏运营管理平台集团光伏电站运维管理平台功能模块：首页、电站地图、电站列表、电站报表、分析报告、生产管理、资产管理、全景图、知识库、智能分析。首页：展示发电趋势、宏观统计量（当前功率、今日电量、今日收入、CO2减排）、发电排名、性能排名、公司文化、告警和工单处理统计、值班信息等。电站地图：如下图所示：电站列表：展示所有电站名称，电站接线图，如下图所示：电站报表：统计平均温度、日辐射量、日照小时、日发电量等。如下图所示：资产管理：以树形结构展示所有电站中每个电站的设备（逆变器、汇流箱、电表等），右侧显示所选设备的设备故障记录（故障、告警、提示、建议）、在线运行记录、设备维修记录。字段：设备名称、设备编码、故障类型、状态、故障名称、申报人、发生时间、操作。智能分析：电站日负荷曲线、逆变器直流输入离散率分析、汇流箱直流输入离散率分析、损耗分析、除尘分析、故障处理率分析、落后逆变器发电分析、逆变器离散率发电量分析、运维统计分析、方阵发电量离散率。 1.1.2 分布式光伏电站管理平台功能清单： 1.1.3 光伏扶贫电站管理平台 1.2 综合分析市场占有：累计容量超过3GW 优势：在光伏领域多年，主营逆变器，客户资源多，公司大，品牌效益，与阿里云合作（云计算架构，支持PB级的数据存储和计算，金融级数据安全体系，分布式文件存储、数据三份拷贝），为了抢占市场，给逆变器增加附加值，不惜多投入成本（江山控股项目上可以看出），拥有自己的数采（兼容多家逆变器、汇流箱、电表环境监测仪）、无线通信模块。劣势：进入电站信息化管理领域（智能运维、运营系统）较晚，相关基础储备相对欠缺，案例少，目前为止接入的电站多为光伏扶贫电站，没有运维检测等相关产品，对运维理解不够深入。业主会担心云平台的安全性。 2 华为产品：智能营维云中心、故障诊断系统 2.1 产品功能及界面首页、日常办公、工作票管理、操作票管理、缺陷管理、生产管理、资产管理、统计分析、组串电流分析、系统管理故障诊断界面诊断简报逆变器曲线分析多媒体界面 2.1.1 系统平台搭建华为：采用云平台搭建模式。利用分布式计算和虚拟资源管理技术，通过网络将分散的资源（包括计算与存储、应用运行平台、软件等）集中起来形成共享的资源池，并以动态按需和可度量的方式向用户提供服务。运行环境：linux 服务器：刀片式 2.1.2 安全性设计华为：从安全框架、网络安全、虚拟化安全和维护管理安全出发进行系统安全设计。其中：云平台中心安全框架从分层、纵深防御思想出发，根据网络层次分为物理、主机/虚拟化、网络、业务和数据、管理维护等几个层面，同时整体上考虑满足合规性等需求，用来指导数据中心安全解决方案的部署。网络安全主要从安全域划分与网络隔离、边界防护、入侵检测和防护、传输安全几方面考虑。安全域划分与网络隔离包括用不同的VLAN将云数据中心内部通信平面划分为业务平面、存储平面和管理平面多个网络平面，平面之间相互隔离；在数据中心与外网访问之间设立的一个非安全系统与安全系统之间的缓冲区；将网络通信平面划分管理网络、存储网络，网络之间采用VLAN隔离三种。边界防护主要采用添加防火墙设备。入侵检测和防护是采用IPS设备实现入侵检测和入侵防御的一体化。传输安全包括管理面信任域与非信任域之间全部SSL加密；用户管理接入支持Https，安全性要求高的提供SSL VPN接入；用户访问虚拟机支持SSH。虚拟化安全包括虚拟机隔离设计、操作维护账号管理、认证和授权、云平台操作系统的裁剪和加固、安全配置、安全补丁管理和恶意虚拟机防护几方面。维护管理安全包括管理员分权分域管理、账号密码管理和日志管理，其中，日志管理包括操作日志、运行日志和黑匣子日志。 2.1.3 备份方案设计华为：采用基于华为虚拟化平台的自研虚拟机快照备份技术。它是对虚机卷（包括系统卷和/或数据卷）数据进行备份，不需要终端用户参与，也不需要在VM里安装代理，且不影响生产系统的运行；当生产系统由于意外丢失VM卷数据时，系统管理员可以通过本地备份系统恢复VM卷数据，以保证VM能继续正常工作。管理员接入备份管理系统进行备份保护，支持对系统卷与数据卷的快照备份。 2.1.4 数据库方案设计华为：数据库统一采用MySQL。 2.1.5 数据存储设计华为：采用完全自主产权的FusionStorage分布式存储架构，虚拟机的存储由E9000刀片自带的本地硬盘经过华为分布式存储软件FusionStorage的管理来提供，经FusionStorage将刀片服务器的本地硬盘整合、分割、条带化管理后，可以实现和SAN设备类似的功能，统一向FusionSphere虚拟化平台提供存储资源池管理接口，支持多备份，可将一份数据保存到不同服务器的硬盘上，可以保证存储数据的高可靠性。 2.1.6 远程集中监控系统功能（1）画面生成及显示 1、画面能显示设备检修状态。图 21检修状态图 2、支持落后组件染色图 22子阵视图（2）告警及故障报警报警方式直观、醒目，可通过APP、邮件、微信进行告警推送，相对于短信推送，更及时，可靠（短信报警需要增加短信猫设备、并向公网运营商支付通信费用）。（3）支持计算量公式定义和运算处理 2.1.7 生产管理系统（1）告警管理系统可以设置告警合成。如下图所示。图 23告警合成设置（2）报表系统可进行报表自定义设置，如下图。图 24报表自定义（3）数据分析 Ø 限电分析限电损失可以通过监控系统对接AGC/AVC服务器，获取限电指令并根据当时辐照量计算获得，检修和故障等电量损耗可以通过人工录入（录入数值需要经过评审）。 Ø 效率异常告警可以识别落后逆变器和落后组串（落后阈值可以设置），形成落后逆变器和组串列表并生成落后警示，提醒运维人员进行处理。 Ø 不同品牌设备数据分析系统目前能分析逆变器、组件和直流汇流箱。 Ø 智能清洗管理系统具有清洗标杆值录入、清洗建议、清洗收益等功能。可针对每个电站给出最佳清晰时间，并可分析清洗收益。如下图所示。图 25智能清洗管理（4）经营APP 支持公司领导移动接入电站运行情况，发电量情况、计划完成情况等。电站运行有异常时，异常信息可以主动渲染显示。 Ø 运营首页，展现发电量、计划完成率、环境信息等主要关注信息；图 26经营APP首页 Ø 报表信息，呈现发电量、计划完成、损耗、故障率等情况。图 27经营APP报表图 28经营APP报表（5）运维APP 运维APP包括电站监控、移动巡检、两票管理、资产管理、告警管理、运营管理等。图 29运维APP首页 Ø 移动监控电站监控可以以移动方式对电站内各区域、子阵、器件的发电运行情况进行实时监测。图 210运维APP电站监控 Ø 告警管理移动APP电站告警主页面：可以查看告警的总体情况以及各告警的详细情况，并可以设备进行管理。图 211运维APP告警管理 Ø 资产管理电站资产主页面与资产的电子录入；图 212运维APP资产管理 Ø 两票问题发生后自动生成告警，通过告警可自动，转成一种或二种工作票，由站长审批，注明技术实施步骤、安全实施规范等，通过无线转发给现场运维人员进行操作，完成后将工作票返回站长审批，结束工作票，高效完成运维。图 213智能光伏无线运维系统功能图 214电子移动两票、告警设置自动转两票、远程专家诊断等提升运维效率图 215运维APP两票管理 2.2 综合分析优势：无线通信方案（无线基站、无线网关终端CPE）、无人机、移动手持终端等让客户觉得比较先进。故障诊断系统演示效果较好。界面较炫。劣势：捆绑华为逆变器，不是独立第三方，采集规约少，只有MODBUS和104规约；业内树敌较多，尤其是逆变器领域，在数据采集方面不占优势。无线信号不稳定。据说华能中卫项目业主、爱康科技对华为产品及服务也不是很满意。整体评价：产品整体感较好，无线基站、无人机、移动手持终端、多媒体调度平台、故障诊断等概念提得比较好，业主也认为很先进，但是考虑成本较高，很多业主并不一定真正采用，落地性受限； 3 远景产品：阿波罗光伏云 3.1 产品功能及界面 3.1.1 运维与资产管理模块菜单：首页、系统管理、信息中心、资产、物料、工单、工作票管理、运行管理、采购、合同、服务台。资产：资产台账、设备位置物料：物料名册、库存管理、出料/转移、仓库、入库单工单：工单管理、标准操作程序、检修/巡检路线、维保计划。工单管理中字段：编号、描述、位置、资产、计划开始时间、状态、站点。工作票管理：电气一种工作票、电气二种工作票、一级动火工作票、二级动火工作票、操作票模板、操作票运行管理：交接班记录采购：采购申请单、采购单、采购验收、付款审批、询价单、供应商管理合同：租赁/租借合同、维保合同、主合同服务台：服务申请、故障代码部分界面如下： 3.1.2 分布式光伏电站管理平台功能模块：智能监控、绩效评估、运维管理、报表智能监控：监控画面、实时告警、历史告警、历史数据、历史曲线、X-Y散点图、数据导出、视频监控、设置平台首页智能监控界面智能监控—汇流箱列表界面智能监控—实时报警界面绩效评估：财务状况、收益测算、多点多段、应发电量、电流离散率、电量离散率、设置。绩效评估——财务状况界面绩效评估——应发电量界面电流离散率界面报表—生产运行界面报表—历史数据界面手机APP界面 3.2 综合分析优势：云平台架构搭建，有大数据中心搭建经验，整体效果感觉较好。业主不需要重新搭建硬件设备，节省投资。劣势：站端产品没有，接入电站也是接入到云端，业主多数希望自建数据中心，担心数据安全。从监盘、运维角度看，电站运维管理做得不深入。整体评价：光伏大数据中心概念宣传响亮，实际大数据分析并未落地，产品放在云端，云端运维、云端管理，站端产品（站端运管、电站监控）类产品没有，监控类做到分布式监控（控制逆变器）。经营重心侧重于大数据、分布式电站监管、电站风险评估，与我们竞争交集不是很多。 4 国能日新产品：O2O平台（驭能者）、智能光伏电站管理系统、监控类产品（分布式监控、光伏电站生产运行管理系统、分布式综合管理平台、风电场集中化远程生产监控系统）、功率预测系统、功率及电压控制产品线（风电AGC\AVC，光伏有功、无功控制系统）、风机故障诊断系统。 4.1 产品功能及界面 4.1.1 智能光伏电站管理系统菜单：首页、实时监测、运行管理、资产管理、统计分析、日常办公、财务报告、系统管理实时监测：逆变器实时监测、逆变器日发电量、汇流箱实时监测、汇流箱电流结构、逆变器历史查询、电表实时查询、环境监测仪、预警功能设置、告警信息及处理逆变器实时监测界面 4.1.2 分布式电源综合管理平台菜单：首页、主接线图、设备状态、环境检测、电量统计、数据报表、报表、报警、视频监控功能及性能：视频监控界面移动端监控界面展示提法和我公司完全一致。 4.1.3 分布式电源监控系统 4.1.4 光伏AGC&AVC 　差异国能日新 1 运行环境操作系统：linux 系统、oracle 11g 数据库；开发语言：java,c/c++；系统结构：B/S 结构。 2 网络结构采用双网结构 3 AGC控制策略采用太阳能裕度和机组健康的全新光伏 AGC 算法。系统具备单台机组的光动力模式分析能力。针对光伏电站每一台逆变器可建立其微观风动力气象模式，准确得到机组的超短期光能裕度，通过掌握超短期光能裕度和当前机组状态，给出该机组的 AGC 有功调节量。 4 AVC控制策略以轮询方式，实时扫描电站无功、调度指令，智能生成最优调节策略，实时下发给光伏监控系统、无功补偿设备、有载分压接头，达到智能自动调节光伏无功功率的目标。 5 系统功能统计分析模块可对限电进行记录分析。国能日新AGC&AVC组网图 4.1.5 风电场集中化远程生产监控系统菜单：文件、用户管理、系统设置、状态监测、气象信息、统计分析、报表、窗口、帮助。 4.2 综合分析整体评价：产品线和我公司相似度极高，功率预测系统类、功率及电压控制类产品案例相对较多，光伏智能化管理、集中控制领域刚涉足，没有案例，有若干个分布式监控案例。AGC&AVC产品案例较多。从产品研发速度和产品整体功能上看，不容小觑。 5 萨纳斯产品：光伏电站智能监控、光伏电站数据集控（其实不带控）、设计咨询评估服务 5.1 产品功能及界面光伏电站监控平台：菜单：接线图、报警记录、数据报表、汇流箱、今日曲线、逆变器、直流柜、基础信息、电表信息。 5.2 综合分析市场占有：截止2015年底，累计超过800MW。优势：有申请专利：“光伏电站监控运维服务系统”。也做电站运维检测，对运维较为了解。劣势：管控装机容量小，案例少；界面展示效果一般；没有深入的分析。整体评价：很多功能是学习我们的，比如电站损耗分析部分，和我公司一模一样。界面简单、功能简单。系统可以同时接入地面电站、分布式、微网等项目。 6 品联产品特点：（1）云中心集中平台涉及光伏、风电、水电和储能的接入，我公司目前还无储能系统接入；（2）运维平台接入方案中，不仅有逆变器、汇流箱、箱变等设备监控还有光跟踪支架管理监测、清洗机器人的远程控制、以及无人机定向巡航的远程操作管理。（3）移动运维App中含有资产管理模块，其中功能涉及GIS定位、条形码扫描功能，是目前我公司暂时没有的，其中GIS定位也是与客户交流过程中多次被提到一项。 7 MC 国际专业监控与质量保障服务提供商，为各种装机容量电站提供软硬件产品及整体解决方案，服务包括气象数据、发电量报告、技术机制调查、技术咨询、监控与SCADA系统设计调试、项目监理与技术验收、组件测试、系统评级、技术运维管理等，监控方案侧重硬件设备提供。在光伏智能化监控管理系统上相对简单，主要是提供一些简单的高效运维平台。 8 英臻科技（SOLARMAN）英臻科技主要是结合自己采集器提供的一套监控软件，功能主要包括运维中心、资产中心、建设中心、设备中心和报表中心，其中建设中心有些类似与我们i光伏中的电站交易 9 金鸿泰金鸿泰产品：运营管理系统、电站集中监控管理系统、电站智能运维管理系统、移动运营管理系统和电站在线监测智能诊断系统。数据库：MongoDB Nosql数据库、Oracle 关系数据库（Oracle 11G Enterprise Edition processor License）服务器：刀片式虚拟化软件：VMWARE 报表工具：Finereport,集团授权工作流引擎：炎黄盈动或其他操作系统：Linux操作系统产品界面：值班记录两票管理设备管理——设备台账绩效考核 9.1 功能差异化分析（1）经营投资分析提供公司财务的成本与利润深入分析的功能，并能计算利润影响因素所占的权重，及时调整。提供基于公司投资模型的分析功能。需要公司财务系统提供接口。（2）绩效考核管理确定考核指标体系，按照生产计划，总部、部门、团队、个人参与考核，考核工作完成情况。其中电站考核指标包括发电计划完成、安全生产、成本控制、电量损失率、运维能力提升、综合管理、技改创新、小礼拜竞赛考核等。其中部门考核指标包括发电量、损失电量、厂用电率、消缺及时率、设备利用小时数、平均故障处理时间、工作计划完成率、综合评价、学习成长、部门满意度、及重点工作成果等。（3）数据补采金鸿泰：网络中断、数据服务器当机、系统整体瘫痪等极端情况会导致历史数据丢失，系统提供数据补采功能用于故障恢复后的历史数据修复。数据补采功能以网络方式，采用自定义的数据交换规约，向站端监控系统获取指定时间段内的历史数据。（4）移动运营管理系统－生产效率金鸿泰：各电站效率排行概览信息，展示各电站年系统效率、等效利用小时、预算完成率、综合厂用电率等指标排行信息，可自定义年份、年月查询历史排行信息。木联能：目前手机端不包含此部分功能，集中端系统以前版本有电站排名，新版本没有指标排名功能。（5）在线智能诊断系统－偏离率偏差率与离散率两种设备评价指标，既能判断设备的一致性情况，也能直接判断设备的运行水平，并找出运行较差的设备。可自定义偏差，自定义偏差百分比数值越大发电不良结果越少，数值越小发电不良结果越多。量化指标（6）组件清洗组件清洁度：切换所要查看的逆变器，结果将以方阵的形式展现。每个色块代表一个汇流箱，并且标有汇流箱的编号以及设备效率。颜色越绿，清洁度越好；颜色越红，清洁度越差。单击色块，弹出对应汇流箱所带组串的清洁情况。清洁度曲线：可查看整体电站、单方阵逆变器所带汇流箱、单个汇流箱所带所有组串设备效率曲线。（7）每日签到可进行每日签到，签到结果显示在巡检值班界面。考勤系统：指纹机加拍照，500个用户，1000枚指纹（8）故障树提供故障树（9）巡更系统支持制定计划，路线，标配50个巡更点 9.2 综合分析光伏电站运营管理云平台方案中架构搭建清晰。产品功能齐全，多数功能与我公司相似，具有一些我公司没有的功能，具有独立的故障诊断系统，并申请发明专利。
