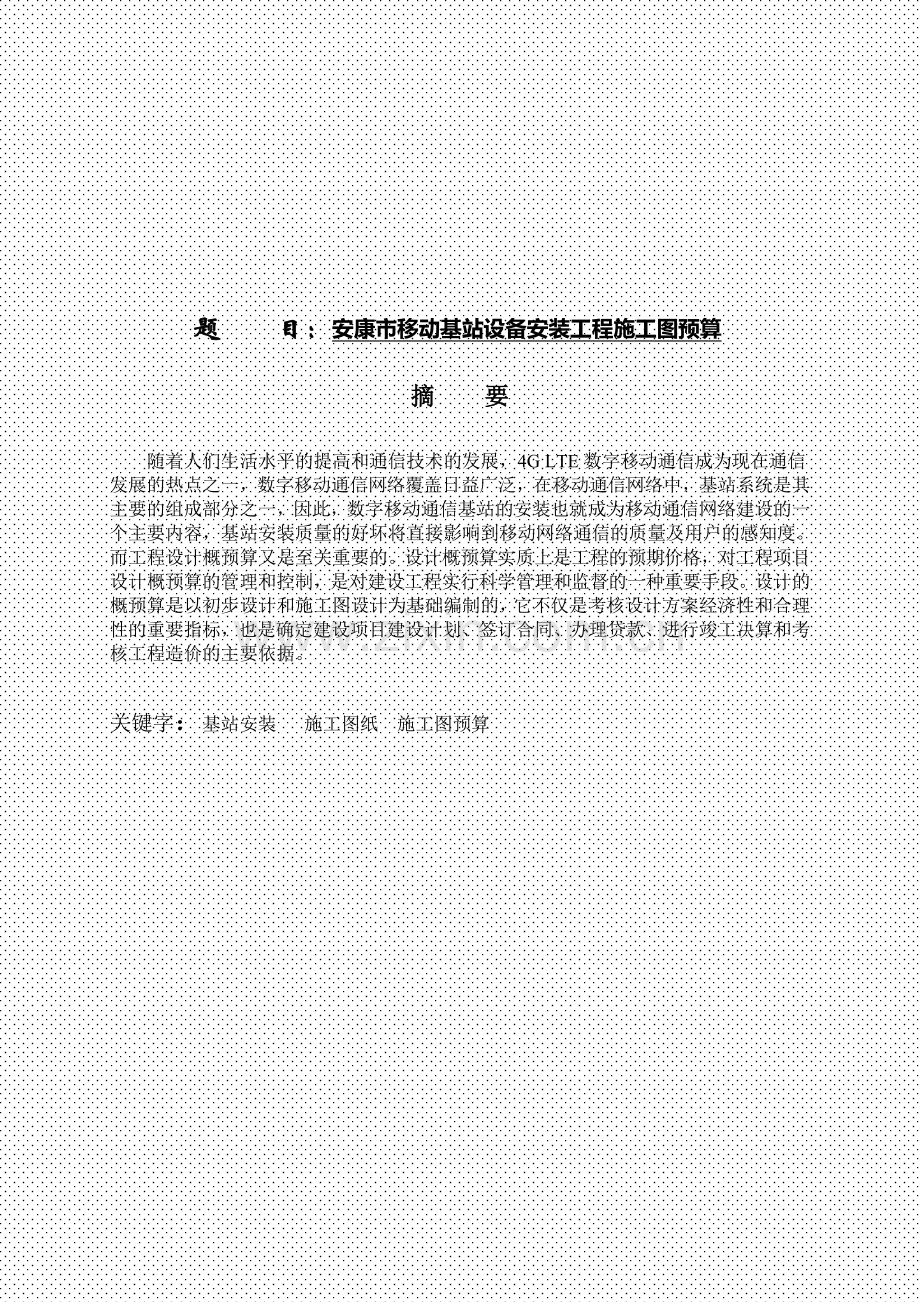

1、 题 目:安康市移动基站设备安装工程施工图预算摘 要随着人们生活水平的提高和通信技术的发展,4G LTE数字移动通信成为现在通信发展的热点之一,数字移动通信网络覆盖日益广泛,在移动通信网络中,基站系统是其主要的组成部分之一,因此,数字移动通信基站的安装也就成为移动通信网络建设的一个主要内容,基站安装质量的好坏将直接影响到移动网络通信的质量及用户的感知度。而工程设计概预算又是至关重要的。设计概预算实质上是工程的预期价格,对工程项目设计概预算的管理和控制,是对建设工程实行科学管理和监督的一种重要手段。设计的概预算是以初步设计和施工图设计为基础编制的,它不仅是考核设计方案经济性和合理性的重要指标,也
2、是确定建设项目建设计划、签订合同、办理贷款、进行竣工决算和考核工程造价的主要依据。关键字:基站安装 施工图纸 施工图预算目录摘 要1第一章工程概况及设计原因31.1工程概况31.2设计原因3第二章设计依据与设计图纸说明72.1设计依据72.2LTE主要设备和图纸说明7第三章主要工程量及预算表格113.1主要工程量113.2预算表格11致 谢18参考文献19第一章工程概况及设计原因1.1工程概况本工程为安康地区4G移动通信网络基站系统设备安装工程,本预算为 恒口基站无线设计安装施工图预算,预算价值为元。总工日为101工日,均为技工工日。(此安装单项工程,按一阶段设计编制施工图预算。)1. 本工程
3、设计是LTE数字移动通信网新建基站设备安装单项工程。2. 本工程为一类工程,由一级施工企业施工,施工企业距施工所在地150 km。本基站站址选择建在市区繁华地带,基站设备放在十楼机房内; 楼顶铁塔上安装3副定向天线,小区方向分别为N0、N120、N240,其塔高均为10 m;3 馈线的布置与安装采用in(1 in = 0.0254 m)的同轴电缆,各馈线进入机房的孔洞严格密封,以防渗水;4 室外走线架的规格为400 mm宽,走线架固定件材料已含在走线架材料内。4. 基站设备机架为上走线,除架间用螺栓连接外,还应考虑设备的抗震加固处理。5. 室内走线架均采用宽为400 mm的标准产品,安装室内走
4、线架共10 m,走线架固定件材料已含在走线架材料内。6. ODF架的安装,按每架2.5技工工日估列。7. 本工程建设单位成立筹建机构,不委托监理。8. 本工程不计取综合赔补费、研究试验费、生产准备费、供电贴费、建设期贷款利息等。9. 主材运距均为100 km以内,设备运距为500 km。 1.2设计原因恒口镇位位于陕西省安康市汉滨区西部月河川道,地处汉江流域的月河与恒河交汇处,目前全镇人口达7.2万人。随着越来越高的生活需求,为了保证资源合理利用,为此通过经DT和CQT测试评估、话务评估、容量等评估,最后给出安康师恒口镇现网的优化和发展规划建议。FTP下载速率统计图: 路测图: 通过测试覆盖图
5、我们可以看出恒口镇周边以及主要干道的FTP下载速率300kbps的采样点占78.60%,FTP下载速率差。由上表可知,现网安康恒口镇晚忙负荷整体良好,用户相对较多,上表基本可以反映忙时单用户的用户感受,由该组数据我们可以看出,用户越多,平均感受速率越差。所以由上数据得出,现网不足以满足用户对网速的需求,而随着4G时代快速前进,4G用户端至2015年可由原有的2万台增至到五万多台,是现有网络无法承载的。为了满足广大用户的需求建议运营商在安康恒口镇建立LTE基站。1.2.1站址选择1.基站的疏密布置应对应于话务密度分布;2.避免设在大功率无线电发射台、雷达站或其它强干扰附近;3.站址应尽量选择在规
6、则蜂窝网孔中规定的理想位置,其偏差不应大于基站区半径的四分之一,以便以后的小区分裂;4.站址应位于交通方便、市电可靠、环境安全处且占地面积小;5.在市区楼群中选址时,应避免天线附近有高大建筑物阻挡情况;6.在建网初期设站较少时,选择的站址应保证重要用户和用户密度大的市区有良好的覆盖;7.在不影响基站布局前提下,应尽量选择现有客户机房/楼、已有站点作为站址,并利用其机房、电源及铁塔等设施。 (图一)如上图所示,基站建于恒口医院楼顶,其周边人流量较为密集,且交通方便。其医院为该地区的最高建筑物,周边未有其他建筑物遮挡,且良好的覆盖周边、市电可靠。对于以后的建设未有太大的影响并与周边形成理想规则的蜂
7、网孔网络结构,有利于以后的小区分裂。是该地区较为理想建立基站的地点。(图二)标示地点即为基站的建立地点,均符合建立基站的基本要求。第二章设计依据与设计图纸说明2.1设计依据1.中国电信集团企业标准DXJS1014-2006用户驻地网通信设施设计规范。2.中华人民共和国通信行业标准YD5102-2010通信线路工程设计规范。3.中华人民共和国通信行业标准YD5121-2010通信线路工程验收规范。4.中华人民共和国通信行业标准YD-T 5015-2007电信工程制图与图形符号规定。陕西通信规划设计研究院有限公司设计人员到现场勘察收集的资料。5.工信部规定关于发布 (通信建设工程概算 预算编制办法
8、) 及相关定额的通知。 6.建设单位管理费:执行财政部关于印发基建财务管理规定的通知。7.勘察设计费:执行国家计委、建设部关于发布工程勘察设计收费管理规定的通知。8.建设工程监理费: 执行国家发改委、建设部关于建设工程监理与相关服务收费管理规定的通知。9.安全生产费:执行财政部、国家安全生产监督管理总局高危行业企业安全生产费用财务管理暂行办法的通知。2.2LTE主要设备和图纸说明2.2.1主要设备1室外设施 天馈(图一) RRU(图二)2.机房室内设施 综合机柜、走线架(图三) 机柜内主要设备:电源系统、BBU、PTN950、逆变器、纤盘(图四) 空调(图五) 电池组(图六)2.2.2图纸说明
9、1基站机房设备平面布置图基站机房内无线设备尺寸为600400 1775,安装时设备底部应采用膨胀螺栓与地面加固。配线架 ODF为壁挂式,安装在距无线设备较近的位置,下沿距地 1200mm 。2基站机房内走线架平面布置图基站室内走线架采用400mm宽的标准定型产品。走线架安装在机柜上方,其高度与已开馈线穿墙洞下沿齐平,安装加固方式按图纸标明的方式施工3.室外工程(1)室外馈线及室内走线架采用角钢材料并需现场加工制作。 (2)馈线洞需安装馈线窗,为防雨水渗入机房,馈线窗应用防水材料密封好,并做好防盗措施。 (3)塔顶安装的避雷针和铁塔自身的防雷接地处理。 第三章主要工程量及预算表格3.1主要工程量
10、1 安装移动通信定向天线:3副。2. 布放馈线(射频同轴电缆):总长度为60m。其中,基本布放馈线共有6条,长度为10m/条.3. 安装基站设备:1架。4. 安装制作抗震机座:1个。5. 安装基站监控箱:1个。6. 安装避雷器:1个。7. 安装馈线密封窗:1个。8. 安装室外走线架:8m。主要用材序号名称规格单位数量1234室内电缆走线架 米105米60693.2预算表格建筑安装工程费一+二+三+四19313.668夜间施工增加费人工费2.00%59.32直接费(一)+(二)17474.799冬雨季施工增加费人工费(室外部分)0.00%直接工程费1+2+3+416929.0510生产工具用具使
11、用费人工费2.00%59.32人工费(1)+(2)2965.9211施工用水电蒸气费人工费0.00%技工费48.00技工总工日2965.9212特殊地区施工增加费本地区为非特殊地区普工费19.00普工总工日13已完工程及设备保护费按实际计列材料费(1)+(2)10677.1714运土费按实际计列主要材料费DY-04-B10366.1815施工队伍调遣费调遣距离调遣人数2辅助材料费主要材料费5.00%310.9916大型施工机械调遣费通信电源工程无机械使用费二间接费(一)+(二)1838.87仪表使用费由表三丙3230.40(一)规费1+2+3+4949.09措施费1-16之和545.741工程
12、排污费按实际计列环境保护费人工费0.00%2社会保障费人工费26.81%795.16文明施工费人工费1.00%29.663住房公积金人工费4.19%124.27工地器材搬运费人工费0.00%38.564危险作业意外伤害保险费人工费1.00%29.66工程干扰费人工费0.00%(二)企业管理费人工费30.00%889.78工程点交、场地清理费人工费3.50%103.81三利润人工费30.00%889.78临时设施费人工费12.00%177.96四税金(直接费+间接费+利润)3.41%688.94工程车辆使用费人工费2.60%77.11 TXL1-002安装测试传输设备接口盘2Mb/s端口16数字
13、传输分析仪0.05 10020.8801.60 TXL1-006安装测试传输设备接口盘端口12光功率计0.1620.4 TXL3-181端口12光可变衰耗器0.11000.440 TXL3-182端口12数据业务测试仪0.112400.4496 TXL4-011光、电调测中间站配合-端站站1站站国内器材预算表(表四)甲(需要安装的设备)工程名称:安康市恒口镇 HWCTN 6220 设备安装工程建设单位名称:中国移动陕西有限公司安康分公司表格编号:SC03-AK 第全页国内器材预算表(表四)甲(主要材料表)工程名称:安康市恒口镇 HWCTN 6220 设备安装工程建设单位名称:中国移动陕西有限公
14、司安康分公司表格编号:SC04-AK 第全页工程建设其它费预算表(表五)工程名称:安康市恒口镇 HWCTN 6220 设备安装工程建设单位名称:中国移动陕西有限公司安康分公司表格编号:SA04-AK 第全页致 谢三年的大学生活匆匆而过,我学到的东西受用终生。老师的谆谆教导严格而又生动,使我总是会对知识感到不满足。导师渊博的专业知识,严谨的治学态度,精益求精的工作作风,诲人不倦的高尚师德,严以律己、宽以待人的崇高风范,朴实无华、平易近人的人格魅力对我影响深远。这三年来感谢陕西邮电职业技术学院通信系的老师对我专业思维及专业技能的培养,他们在学业上的心细指导为我工作和继续学习打下了良好的基础,在这里
15、我要像诸位老师深深的鞠上一躬!特别是我的班主任吴蓓老师,虽然她不是我的专业老师,但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候,“明师之恩,诚为过于天地,重于父母”,对吴老师的感激之情我无法用语言来表达,在此向吴老师致以最崇高的敬意和最真诚的谢意!这几个月的工作虽然忙碌但是我感到非常充足。而我的毕业论文也是在韦赵宝利老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,也对我的论文提出了决定性的意见和建议。在此我向他表示衷心的谢意。最后再一次感谢所有在毕业论文中曾经帮助过我的良师益友和同学,以及在论文中被我引用或参考的论著的作者。 由于我的学术水平有限,所写论文难免有不足之处,恳请各位老师批评和指正! 参考文献 黄艳华现代通信工程制图与概预算 电子工业出版社2011-2-1薛玲媛移动通信基站建设与维护 安康电子科技大学出版社安康电子科技大学出版社
