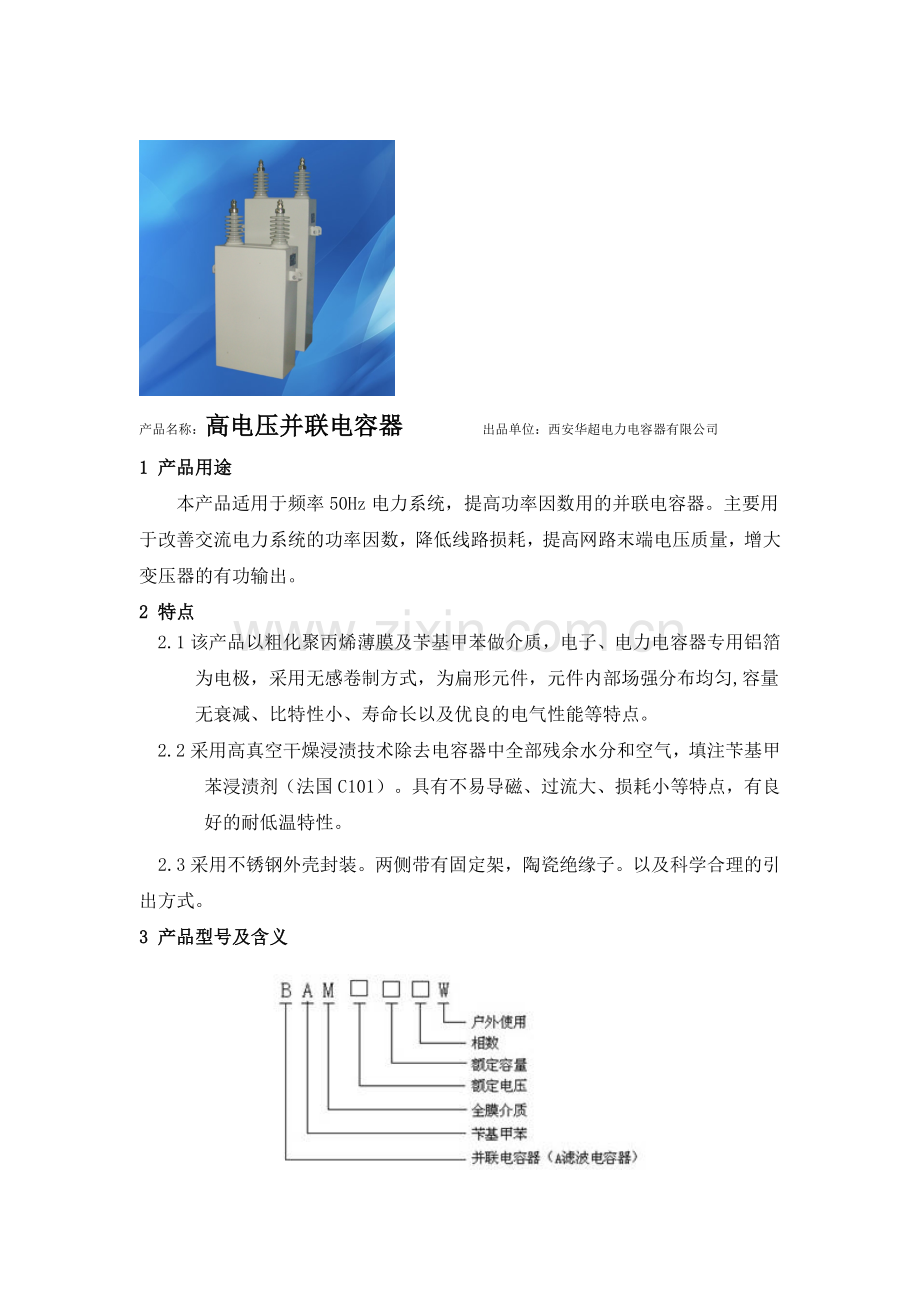

产品名称：高电压并联电容器 出品单位：西安华超电力电容器有限公司
1 产品用途
本产品适用于频率50Hz电力系统，提高功率因数用的并联电容器。主要用于改善交流电力系统的功率因数，降低线路损耗，提高网路末端电压质量，增大变压器的有功输出。
2 特点
2.1该产品以粗化聚丙烯薄膜及苄基甲苯做介质，电子、电力电容器专用铝箔为电极，采用无感卷制方式，为扁形元件，元件内部场强分布均匀,容量无衰减、比特性小、寿命长以及优良的电气性能等特点。
2.2采用高真空干燥浸渍技术除去电容器中全部残余水分和空气，填注苄基甲苯浸渍剂（法国C101）。具有不易导磁、过流大、损耗小等特点，有良好的耐低温特性。
2.3采用不锈钢外壳封装。两侧带有固定架，陶瓷绝缘子。以及科学合理的引出方式。
3 产品型号及含义

4 技术参数
4.1主要参数
4.1.1额定频率：50Hz
4.1.2端子间试验电压：交流试验电压2.15Un或直流试验电压4.3Un。
4.1.3损耗角正切值：小于0.0009。
4.1.4相数：单相。
4.1.5绝缘水平：
电容器的高压端子与地之间应能承受表1规定的耐受电压。工频耐受电压施加的时间为1min。
表1 绝缘水平(kV)
额定电压
一次电路
工频耐受电压
（方均根值）
冲击耐受电压
（峰值）
6
23/30
60
10
35/42
75
斜线下方的数值为外绝缘的干耐受电压，仅在型式试验时采用
4.1.6放电电阻：电容器内部装有内放电电阻，从电网断开后，端子上的电压在10分钟内可降至75V以下。
4.1.7电容偏差：±5%
4.1.8电容器组三相最大电容量与最小电容量之比不大于1.01。
4.1.9执行标准：GB/11024－2001《标称电压1kV以上交流电力系统用并联电容器》
4.2过负载
4.2.1电容器可在表2的电压水平下运行。
表2
工频过电压
最大持续时间
说明
1.05UN
连续
电容器运行任何期间内的最高平均值
1.10UN
每24h中8h
指长期工作电压的最高值不超过1.1倍
1.15UN
每24h中30min
系统电压的调整和波动
1.20UN
5min
轻荷载时电压升高
1.30UN
1min
工频加谐波
使电流不超过5.2.3中给出的值
4.2.2操作过电压
投入运行之前电容器上的剩余电压应不超过额定电压10％。用不重击穿断路器来切合电容器组通常会产生第一个峰值不超过2√2倍施加电压（方均根值），持续时间不大于1/2周波的过渡电压。在这些条件下，电容器每年可切合1000次（相应的过渡过电流峰值可达100IN）。在切合电容器更为频繁的场合，过电压的幅值和持续时间以及过渡过电流均应限制到较低的水平，其限值应协商确定并在合同中写明。
4.2.3最大允许过电流
电容器单元应适于在电流方均根值为1.3倍该单元在额定正弦电压和额定频率下产生的电流下连续运行，过渡过程除外。由于实际电容最大可达1.1Cn，固最大电流可达1.43IN。
5 使用条件
5.1户内或户外安装使用。
5.2安装地点海拔高度小于2000m。
5.3温度类别：－40/D
5.4周围不含对金属有严重腐蚀的气体或蒸汽。
5.5无强烈机械震动。
5.6无爆炸和易燃品。
5.7安装地点的谐波含量应符合国家相关标准的要求，有特殊要求时在合同中注明。
5.8投切开关应无重击穿。
6 运输储存
6.1电容器必须装在包装箱内才能运输，但在保证连接螺栓不松动，电容器不受较大冲击扭曲的情况下，电容器也可安装在柜体中运输，但必须拆去连接线。
6.2搬运时电容器应处于直立位置，即套管向上，严禁提拿套管进行搬运。
6.3电容器要直立存放，存放区应无直接热源，应无腐蚀性气体。
7 验收
7.1验证铭牌是否与合同相符，外观是否完整，是否有渗漏油现象。
7.2在有条件时，推荐进行下列试验。
7.2.1用相对误差不大于3％的测量方法测量电容，应与铭牌相符。
7.2.2极对壳工频耐压试验时，市价电压为75％出厂试验电压或更低，时间1min。
7.3验收时发现疑问，请与本公司销售部联系。
8 安装
8.1户内使用时应通风良好。户外安装时，应尽量使电容器的小面朝太阳直射时间较长的方向。
8.2电容器可安装在构架上，为保证通风良好，每层电容器间距应不小于50mm。排距应不小于150mm。电容器底部距地面户内产品应不小于200mm，户外产品应不小于300mm。装置底部至屋顶净距应不小于1000mm。
8.3每相有两台以上电容器并联时，电容器各相电容量应尽量搭配平衡，三相容差应不超过1％，每相有两串以上时，应使每串联段的电容尽可能的相等，串段间偏差不大于0.5％。
8.4电容器的电气连接必须使用软连接，连接应采用两个扳手上下卡紧的办法进行，旋紧扭矩应不大于40N·M。电容器的布置应使铭牌向外，便于工作人员检查。
8.5电容器安装在绝缘支架上时，外壳电位必须固定。
8.6电容器外壳接地时，接地部位应保持良好接触。
9 保护
电容器组应设有内部故障、过流、过压、失压等保护。
10 接通和断电
10.1当汇流排上的电压超出过负载中规定的最大允许值时，禁止将电容器组接入网路。
10.2在电容器组自网络断开后10min内不得重新接入。
10.3在接通和断开电容器时，要选用不能产生危险过电压的开关，并且开关的额定电流不应低于1.5倍电容器组的额定电流。
11 电容器放电
11.1电容器组每次从网络断开后，其放电应自动进行。
11.2为了保护电容器组，自动放电装置应与电容器直接并联（中间无断路器，闸刀开关等）。具有非专用放电装置的电容器组（例如：对于高压电容器组用V形接的电压互感器），以及与电动机直接连接的电容器组，可以不再装设放电装置。
11.3在接触自网路断开的电容器的导电部分前，即使电容器已经自动放电，必须短接电容器的出线端，进行单独放电。
12 维护与保养
12.1电容器室应有值班人员，应做好设备运行情况记录。
12.2对运行的电容器组的外观检查建议每天都要进行。如发现箱壳膨胀应停止使用，以免发生故障。
12.3定期清扫电容器套管表面，电容器外壳及安装支架。
12.4对电容器电容和熔断器的检查，按相关设备预防性规程检验。
12.5由于内部故障继电器动作而使电容器组的开关跳开，此时在未找到跳开的原因之前，不得重新合上开关。
12.6户外运行的电容器，应定期补漆。
13 维修与更换
13.1箱壳上面的轻微渗漏油，可用锡焊密封或油面修补胶堵漏的办法进行。套管焊缝处漏油应注意烙铁不能过热以免银层脱落。
13.2以下情况，电容器应考虑重新更换：
13.2.1电容器发生电容量变化超过铭牌值的6％。
13.2.2对地短路故障。
13.2.3对地绝缘电阻小于2000MΩ。
13.2.4电容器套管裂缝。
13.2.5电容器外壳发生鼓肚或爆裂。
13.2.6电容器发生了严重的漏油。
13.2.7电容器使用寿命超过15年。
14 体积表
序号
产品型号
额定容量
µF
额定电流
产品体积
图示
W
H
1
BAM1.05-50-1W
144.4
47.6
145
300
图1
2
BAM1.05-100-1W
288, , , , , .8, <, /SPA, N>
95.2
145
450
图1
3
BAM1.05-150-1W
433.3
142.8
185
525
图1
4
BAM1.05-200-1W
577.7
190.5
185
650
图1
6
BAM6.6/ -50-1W
10.97
13.1
145
225
图2
7
BAM6.6/ -100-1W
21.93
26.2
145
325
图2
8
BAM6.6/ -150-1W
32.89
39.4
145
375
图2
9
BAM6.6/ -167-1W
36.64
43.8
185
400
图2
100
BAM6.6/, &a, mp;nbs, p;, &l, t;, /SPAN>-200, -1W
43.86
52.5
185
450
图2
11
BAM6.6/ -300-1W
65.82
78.7
185
625
图2
12
BAM6.6/ -334-1W
73.24
87.6
185
700
图2
13
BAM11/ -50-1W
3.95
7.9
145
200
图2
14
BAM11/ -100-1W
7.9
15.7
145
300
图2
15
BAM11/ -150-1W
11.85
23.6
185
325
图2
16
BAM11/ -167-1W
13.19
26.3
185
350
图2
17
BAM11/ -200-1W
15.8
31.5
185
400
图2
18
BAM11/ -300-1W
23.69
47.2
185
550
图2
19
BAM11/ -334-1W
26.38
52.6
185
600
图2
20
BAM12/ -50-1W
3.32
7.2
145
225
图2
21
BAM12/ -100-1W
6.64
14.4
145
300
图2
22
BAM12/ -150-1W
9.95
21.6
185
350
图2
23
BAM12/ -167-1W
11.08
24.1
185
375
图2
24
BAM12/ -200-1W
13.27
28.9
185
425
图2
25
BAM12/ -300-1W
19.91
43.3
185
575
图2
26
BAM12/ -334-1W
22.16
48.2
185
625
图2
27
BAM 11 -50-1W
1.32
4.5
145
225
图2
28
BAM 11 -100-1W
2.63
9.1
145
325
图2
29
BAM 11 -150-1W
3.95
13.6
185
350
图2
30
BAM 11 -167-1W
4.4
15.2
185
375
图2
31
BAM 11 -200-1W
5.26
18.2
185
425
图2
32
BAM 11 -300-1W
7.9
27.3
185
575
图2
33
BAM 11 -334-1W
8.79
30.3
185
625
图2
34
BAM 12 -50-1W
1.11
4.2
145
225
图2
35
BAM 12 -100-1W
2.21
8.3
145
325
图2
36
BAM 12 -150-1W
3.32
12.5
185
375
图2
37
BAM 12 -167-1W
3.69
13.9
185
400
图2
38
BAM 12 -200-1W
4.42
16.7
185
450
图2
39
BAM 12 -300-1W
6.63
25
185
600
图2
40
BAM 12-334-1W
7.39
27.8
185
650
图2
