第一学期西南交大计算机绘图C第1次作业答案-(1).docx

本次作业是本门课程本学期的第3次作业，注释如下：

一、单项选择题(只有一个选项正确，共25道小题)
1. 在教材中设置的文字样式“HZ”中，所选字体名是（ ）。
(A) @仿宋_GB2312
(B) 宋体
(C) 仿宋_GB2312
(D) 黑体
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：C
解答参考：

2.
在机械图样中，汉字通常为长仿宋体，在教材中的文字样式“HZ”中，其宽高比通常设置为（ ）。
(A) 0.5
(B) 1
(C) 0.7
(D) 1.2
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：C
解答参考：

3. 在使用单行文字（Text）命令书写“f50”时，下列输入正确的是（ ）。
(A) ％％d50
(B) %%c50
(C) 50
(D) ％％u50
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B
解答参考：

4. 在使用单行文字（Text）命令书写“45°”时，下列输入正确的是（ ）。
(A) 45％％d
(B) 45％％c
(C) 45％％u
(D) 45
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A
解答参考：

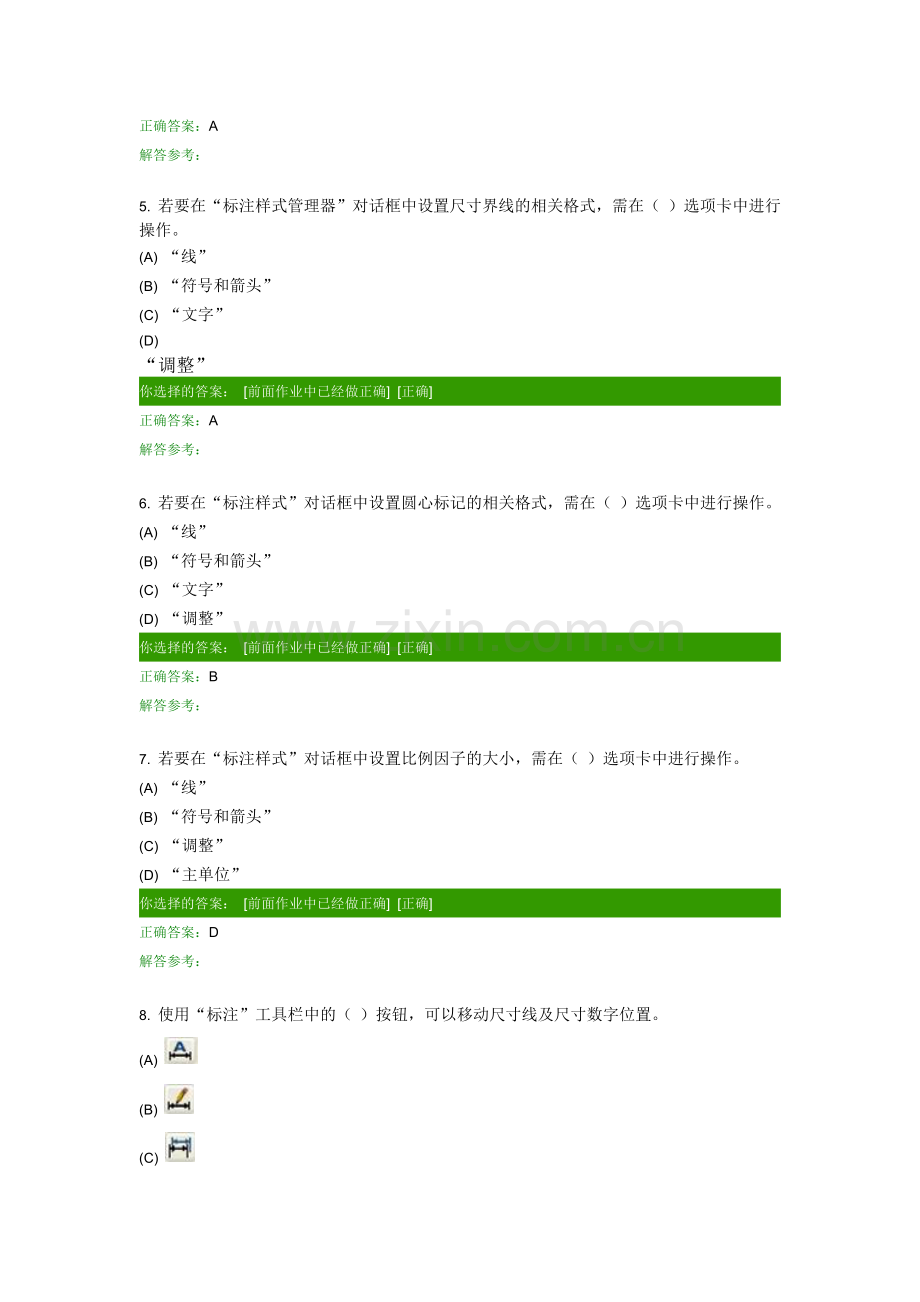

5. 若要在“标注样式管理器”对话框中设置尺寸界线的相关格式，需在（ ）选项卡中进行操作。
(A) “线”
(B) “符号和箭头”
(C) “文字”
(D)
“调整”
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A
解答参考：

6. 若要在“标注样式”对话框中设置圆心标记的相关格式，需在（ ）选项卡中进行操作。
(A) “线”
(B) “符号和箭头”
(C) “文字”
(D) “调整”
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B
解答参考：

7. 若要在“标注样式”对话框中设置比例因子的大小，需在（ ）选项卡中进行操作。
(A) “线”
(B) “符号和箭头”
(C) “调整”
(D) “主单位”
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：D
解答参考：

8. 使用“标注”工具栏中的（ ）按钮，可以移动尺寸线及尺寸数字位置。
(A)
(B)
(C)
(D)
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B
解答参考：

9. 使用“标注”工具栏中的（ ）按钮，可以在已注尺寸数字中添加文本，如直径符号f。
(A)
(B)
(C)
(D)
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A
解答参考：

10.
标注下图中的尺寸时，应使用（ ）标注命令。
(A) 半径
(B) 对齐
(C) 线性
(D) 直径
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：C
解答参考：

11.
标注下图中的尺寸时，应使用（ ）标注命令。

(A) 线性
(B) 角度
(C) 对齐
(D) 基线
你选择的答案： C [正确]
正确答案：C
解答参考：

12.
标注下图中的尺寸时，应使用（ ）标注命令。
(A) 半径
(B) 折弯
(C) 对齐
(D) 直径
你选择的答案： D [正确]
正确答案：D
解答参考：

13.
若要将左图中的尺寸界线改为右图中的位置，应使用“标注”工具栏的 命令中的（ ）选项。

(A) 默认H
(B) 新建N
(C) 旋转R
(D) 倾斜O
你选择的答案： D [正确]
正确答案：D
解答参考：

14.
若要在左图中的尺寸前加上直径符号f，应使用“标注”工具栏的 命令中的（ ）选项。

(A) 默认H
(B) 新建N
(C) 旋转R
(D) 倾斜O
你选择的答案： B [正确]
正确答案：B
解答参考：

15.
若要将左图中的尺寸位置改为右图中的位置，应使用“标注”工具栏的（ ）命令按钮。

(A)
(B)
(C)
(D)
你选择的答案： B [正确]
正确答案：B
解答参考：

16.
当对象所在图层锁定时，下列说法不正确的是（ ）。
(A) 可以显示图层上的图形元素
(B)
可以捕捉或添加新的图形元素
(C) 可以编辑图形元素
(D)
不能编辑图形元素
你选择的答案： C [正确]
正确答案：C
解答参考：

17. 图层设置为“关闭”状态时，该图层上的对象（ ）。
(A) 不可显示也不可编辑
(B)
仍然显示也可编辑
(C) 不可显示但仍能编辑
(D) 仍然显示但不可编辑
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A
解答参考：

18.
将某一图层冻结，则该图层（ ）。
(A) 不能显示和编辑
(B)
不能参加重新生成运算
(C) 不能输出
(D)
不能显示、编辑、输出，不参加重新生成运算
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：D
解答参考：

19. “特性”工具栏的线型选择框中选择项“Bylaye”的含义是（ ）。
(A) 各层使用同一线型
(B) 使用细实线
(C) 线型随当前层改变
(D)
使用一层的线型
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：C
解答参考：

20. 用AutoCAD默认的样板文件“acadiso.dwt”新建的图形文件中，只有（ ）线型。
(A) Hidden
(B) Continuous
(C) Center
(D) Phantom
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B
解答参考：

21.
若要修改系统中默认线宽的值，应在（ ）中操作。
(A) “视图”菜单
(B) “格式”菜单
(C) “图层”工具栏
(D) “工具”菜单
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B
解答参考：

22. 过点作已知线段的垂线时，可以利用直线Line命令结合（ ）捕捉方式来绘制。
(A) 端点
(B) 中点
(C) 象限点
(D) 垂足
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：D
解答参考：

23. 利用直线Line命令结合（ ）捕捉方式可以过已作点作圆的切线或作两个圆的公切线。
(A) 端点
(B) 切点
(C) 交点
(D)
象限点
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B
解答参考：

24.
整理图形时，使用拉长Lengthen命令中的（ ）选项可将图形中的点画线从轮廓线处拉长2mm。
(A) 增量DE
(B) 百分数P
(C) 全部T
(D) 动态DY
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A
解答参考：

25. AutoCAD中的线型库文件扩展名为（ ）。
(A) pat
(B) lin
(C) dwg
(D)
shx
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B
解答参考：

二、不定项选择题(有不定个选项正确，共13道小题)
26. 创建新的文字样式时，需打开“文字样式”对话框，通过下列哪些方式可以完成。 （ ） [不选全或者选错，不算完成]
(A) “格式”菜单
(B) “样式”工具栏
(C) 输入“Dimstyle” 命令
(D) 输入“Style” 命令
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A B D
解答参考：

27. 下列哪些操作可修改文本内容（ ）。 [不选全或者选错，不算完成]
(A) “特性”对话框
(B) “文字样式”对话框
(C) “标注样式管理器”对话框　
(D)
双击文本
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A D
解答参考：

28. 下列哪些操作可以打开“标注样式管理器”对话框。 （ ） [不选全或者选错，不算完成]
(A) “格式”菜单
(B) “样式”工具栏
(C) 输入“Dimstyle” 命令
(D) 输入“Style” 命令
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A B C
解答参考：

29.
标注第二个尺寸14时，可以使用（ ）标注命令。
[不选全或者选错，不算完成]
(A) 线性
(B) 连续
(C) 对齐
(D) 基线
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A D
解答参考：

30.
标注第二个尺寸8时，可以使用（ ）标注命令。
[不选全或者选错，不算完成]
(A) 线性
(B) 连续
(C) 对齐
(D) 基线
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A B
解答参考：

31.
使用线性标注、直径标注等命令时，在标注过程中若需在尺寸数字前添加直径符号f，应在命令提示（ [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]：）中输入（ ）。
[不选全或者选错，不算完成]
(A) M
(B) T
(C) A
(D)
R
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A B
解答参考：

32. 若所绘制的虚线、点画线显示为连续线，或线段间的间隙太小或太大时，通过以下（ ）操作可以进行调整。 [不选全或者选错，不算完成]
(A) 视图缩放Zoom命令
(B) 缩放Scale命令
(C) 线型比例Ltscale命令
(D)
“特性”对话框
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：C D
解答参考：

33. 下列哪些操作可以打开“图层特性管理器”对话框。（ ） [不选全或者选错，不算完成]
(A) “视图”菜单
(B) “格式”菜单
(C) “图层”工具栏
(D) “工具”菜单
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B C
解答参考：

34. 当要删除图层时，下面哪些图层不能直接删除。（ ） [不选全或者选错，不算完成]
(A) 没有使用的图层且不为当前图层
(B) 当前图层
(C) 定义点层
(D)
含有对象的图层
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B C D
解答参考：

35. 过点作已知线段的平行线，可以使用（ ）命令。 [不选全或者选错，不算完成]
(A) 复制Copy命令
(B) 直线Line命令
(C) 偏移Offset命令
(D)
阵列Array命令
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A C
解答参考：

36. 用已知间距作已知线段的平行线，可以使用（ ）命令。 [不选全或者选错，不算完成]
(A) 复制Copy命令
(B) 直线Line命令
(C) 偏移Offset命令
(D) 阵列Array命令
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A C D
解答参考：

37. 使用下列（ ）操作可以生成两条已知线段的公切圆弧。 [不选全或者选错，不算完成]
(A) 画圆命令中的“T”选项
(B) 画圆命令中的“2P”选项
(C) 画圆命令中的“3P”选项
(D) 圆角Fillet命令
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：A D
解答参考：

38.
绘制完图形后，通过下列哪些（ ）方式可以一次性删除图形中未使用的图层、图块、文字样式、标注样式等，以减少图形文件的大小。
[不选全或者选错，不算完成]
(A) 删除Erase命令
(B) “文件”菜单
(C) 清理Purge命令
(D)
Delete键
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：B C
解答参考：

三、判断题(判断正误，共22道小题)
39. 用教材中的“SZ”文字样式能书写汉字。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

40. 用教材中的“HZ”文字样式书写字符“%%C50”时，能显示“f50”。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

41. 用单行文字（Text）命令输入文本时，可在输入过程中改变字体的大小。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

42. 用多行文字（Mtext）命令输入文本时，可在输入过程中改变字体的大小。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法正确
解答参考：

43. 用单行文字（Text）命令不能一次输入多行文字。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

44. 只要双击文本，就可以对其进行编辑。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法正确
解答参考：

45. 用AutoCAD中的尺寸标注命令所注的尺寸，其中的尺寸界线、尺寸线和数字各为单独的对象。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

46. 用分解（Explode）命令分解尺寸后，可以修改尺寸数字。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法正确
解答参考：

47. 不能删除正在使用中的标注样式。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法正确
解答参考：

48. 线性标注命令可以标注所有线性尺寸，如水平、垂直或倾斜线段的长度。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

49. 快速标注命令可以同时创建多个圆的直径尺寸，但不能同时创建多个圆弧的半径尺寸。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

50. 基线标注命令是以上一次标注的第一条尺寸界限为基准。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法正确
解答参考：

51. 连续标注命令是以上一次标注的第一条尺寸界限为基准。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

52. 当前图层可以被关闭。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法正确
解答参考：

53. 当前图层可以被冻结。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

54. 不能修改系统默认线宽的值。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

55. 打印AutoCAD机械图样时，粗实线所在层的线宽应设置为0.5或更大一些。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法正确
解答参考：

56. 切换对象的图层可以改变该对象的特性，如线型、颜色等。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法正确
解答参考：

57. 在“对象特性”工具栏中颜色、线型、线宽等特性的默认值为“ByLayer”，即随层，为避免特性混乱，通常不做修改。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法正确
解答参考：

58. 若要将一条线段五等分，使用定数等分（Divide）命令和定距等分（Measure）命令均可完成。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

59. 在用圆角（Fillet）命令生成两已知线段的公切圆弧时，对象的选择点可以在线段上任意选取。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

60. 用拉长（Lengthen）命令只能将线段拉长，不能将其缩短。
你选择的答案： [前面作业中已经做正确] [正确]
正确答案：说法错误
解答参考：

（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。在线只需提交客观题答案。)
四、主观题(共26道小题)
61. 机械图样中的汉字通常为长仿宋体，在AutoCAD中设置文字样式时（如HZ），应选用哪种字体？宽度因子（宽高比）为多少？
参考答案：
在AutoCAD中设置机械图样书写汉字的文字样式中，字体名应选用“仿宋_GB2312”，宽高比为0.7。

62. 机械图样中的数字和字母通常为斜体，在AutoCAD中应选用哪种字体，宽高比和倾斜角度为多少？
参考答案：字体名应选用“gbeitc”，宽度因子为0.8，倾斜角度为0（该字体已为斜体）。

63. 教材中用于书写汉字的HZ文字样式与用于书写数字和字母的SZ文字样式如何创建？
参考答案：
文字样式在“文字样式”对话框中进行设置。
HZ：字体名应选用“仿宋_GB2312”，宽度因子为0.7，倾斜角度为0，字高为0。
SZ：字体名应选用“gbeitc”，宽度因子为0.8，倾斜角度为0（该字体已为斜体），字高为0。

64. 单行文字（Text）命令和多行文字（Mtext）命令都可以书写文本，两者各有什么特点？
参考答案：
单行文字（Text）命令用于书写单行文字，通过回车键也可书写多行文字，每行文字为一个独立的对象，在书写过程中不能改变文字的样式，如字体名、字高等，但它的书写位置较灵活，可用鼠标在绘图窗口中任意点取，且便于修改。
多行文字（Mtext）命令的功能强大，可以在输入文本过程中改变文字的样式，如字体名、字高、加粗等，而不受“文字格式”对话框中所设文字样式的限制，并可添加多种符号。可用于书写段落、含多种字体的文本等。

65.
上机操作：输入下面的文本，字高为5。

参考答案：
提示：有多种字体的可用多行文字（Mtext）命令书写。

66. 如何修改文本的特性，如字高、文字样式等？
参考答案：选中文本后，通过右键菜单打开“特性”对话框，可在该对话框中进行修改。

67. 按照本章所述的方法自行创建名为“一般标注”的标注样式。
参考答案：
略，请参阅教材中相关内容。

68. “标注样式管理器”对话框中的“文字”选项卡主要用于设置尺寸数字的哪些属性？
参考答案：选中文本后，通过右键菜单打开“特性”对话框，可在该对话框中进行修改。

69. “标注样式管理器”对话框中的“文字”选项卡主要用于设置尺寸数字的哪些属性？
参考答案：选中文本后，通过右键菜单打开“特性”对话框，可在该对话框中进行修改。

70.
上机操作：绘制下图中的图形，并标注尺寸。

参考答案：提示：尺寸25、f20都用线性标注命令 ，f20在标注过程中选取“多行文字（M）”选项来添加f。

71.
上机操作：绘制下图中的图形，并标注尺寸。

参考答案：
提示：两个连续的尺寸，先标注左侧或下侧的尺寸，然后用连续标注命令 标注第二个尺寸。

72.
上机操作：绘制下图中的图形，并标注尺寸。

参考答案：
提示：尺寸2×f6、R3和30°也是水平放置，标注方式与第2题相同。

73. 在非圆图形中怎样标注直径尺寸？
参考答案：有两种方法：一是用线性标注命令标注成线性尺寸，在标注过程中选用“多行文字（M）”选项，在系统测量值前添加%%c或在“符号”下拉框中选取“直径”符号；二是在已标注成线性尺寸后，再用“编辑标注”命令的“新建（N）”选项进行编辑。

74. 怎样移动尺寸及其数字的位置？
参考答案：
单击“标注”工具栏中的“编辑标注文字”命令按钮，用鼠标拖动尺寸到合适的位置即可。

75.
分析下面的图形，上机操作，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）

参考答案：
提示：

该图的作图方法有多种，所用命令和作图步骤也有区别，上述提示仅作参考。

76.
分析下面的图形，上机操作，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）

参考答案：
提示：

该图的作图方法有多种，所用命令和作图步骤也有区别，上述提示仅作参考。

77.
分析下面的图形，上机操作，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）

参考答案：
提示：

该图的作图方法有多种，所用命令和作图步骤也有区别，上述提示仅作参考。

78.
分析下面的图形，上机操作，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）

参考答案：
提示：

该图的作图方法有多种，所用命令和作图步骤也有区别，上述提示仅作参考。

79.
分析下面的图形，上机操作，并列出绘图步骤（附草图，写出命令，可不必写出命令中的选项）

参考答案：
提示：

该图的作图方法有多种，所用命令和作图步骤也有区别，上述提示仅作参考。

80. 怎样在图层中加载线型？
参考答案：
直接单击图层的线型名称，在弹出的【选择线型】对话框中单击“加载”按钮，在弹出的【加载或重载线型】对话框中选择所需要的线型进行加载。

81. 被锁定图层上的对象能否显示？能否编辑？
参考答案：
被锁定图层上的对象能显示，不能进行编辑。

82. 被关闭或冻结图层上的对象能否显示和打印？图层的关闭和冻结有何区别？
参考答案：
被关闭或冻结图层上的对象都不能显示和打印。当解冻一个被冻结的图层时，系统会重新生成视图（相当于执行重生成命令），而打开一个被关闭的图层时，系统只是刷新该图层上的对象。

83. 为什么对象的各个特性（如颜色、线型、线宽等）都设置为“随层”（By layer）?
参考答案：
便于图形的编辑和管理。

84. 简述机械样板图的内容及意义。
参考答案：
虽然AutoCAD提供了多种样板图，但为了用AutoCAD绘制出符合我国机械制图国家标准的机械图样，则应该在绘图前先建立一个绘制机械图样的绘图环境，即在AutoCAD的标准样板“acadiso.dwt”上重新设置图幅大小、建立图层并设置颜色、线型等、建立字体样式和尺寸标注格式，创建便于绘制机械图的样板图文件。

85. 简述教材中机械样板图的创建步骤。
参考答案：
以默认图形样板“acadiso.dwt”新建一个图形文件，设置单位类型和精度，设置图层及其颜色、线型、线宽，设置文字样式“HZ”和 “SZ”，设置尺寸样式“一般标注”和“水平标注”，绘制图框和标题栏，最后将图形文件另存为扩展名为dwt的样板文件。

86. 可使用哪两种方法调整虚线和点画线的线型显示比例？它们的区别如何？
参考答案：
可由“LTscale”（线型比例）命令调整线型的比例因子进行整体修改，或在对象的【特性】对话框中修改“线型比例”的值进行单独修改
