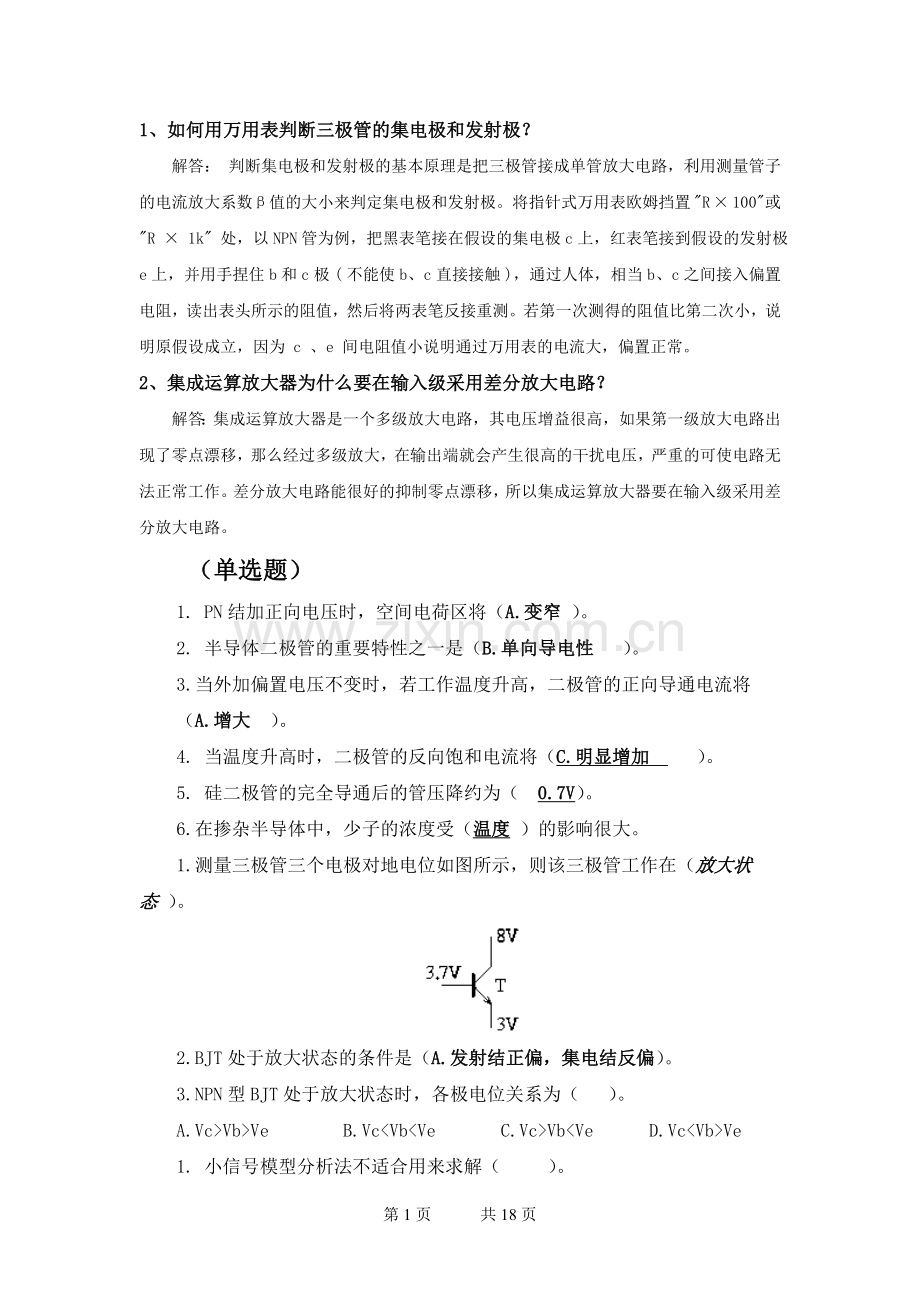

<p>1、如何用万用表判断三极管的集电极和发射极？
解答： 判断集电极和发射极的基本原理是把三极管接成单管放大电路，利用测量管子的电流放大系数β值的大小来判定集电极和发射极。将指针式万用表欧姆挡置 &quot;R × 100&quot;或&quot;R × 1k&quot; 处，以NPN管为例，把黑表笔接在假设的集电极c上，红表笔接到假设的发射极e上，并用手捏住b和c极 ( 不能使b、c直接接触 )，通过人体，相当 b、c之间接入偏置电阻，读出表头所示的阻值，然后将两表笔反接重测。若第一次测得的阻值比第二次小，说明原假设成立，因为 c 、e 间电阻值小说明通过万用表的电流大，偏置正常。
2、集成运算放大器为什么要在输入级采用差分放大电路？
解答：集成运算放大器是一个多级放大电路，其电压增益很高，如果第一级放大电路出现了零点漂移，那么经过多级放大，在输出端就会产生很高的干扰电压，严重的可使电路无法正常工作。差分放大电路能很好的抑制零点漂移，所以集成运算放大器要在输入级采用差分放大电路。
（单选题）
1. PN结加正向电压时，空间电荷区将（A.变窄 ）。
2. 半导体二极管的重要特性之一是（B.单向导电性 &nbsp; ）。
3.当外加偏置电压不变时，若工作温度升高，二极管的正向导通电流将
（A.增大 &nbsp;）。
4. 当温度升高时，二极管的反向饱和电流将（C.明显增加 &nbsp; &nbsp; ）。
5. 硅二极管的完全导通后的管压降约为（ &nbsp;0.7V）。
6.在掺杂半导体中，少子的浓度受（温度 ）的影响很大。
1.测量三极管三个电极对地电位如图所示，则该三极管工作在（放大状态 ）。

2.BJT处于放大状态的条件是（A.发射结正偏，集电结反偏）。
3.NPN型BJT处于放大状态时，各极电位关系为（ &nbsp; ）。
A.Vc&gt;Vb&gt;Ve &nbsp; &nbsp; &nbsp; &nbsp;B.Vc</p><vb<ve c.vc="">Vb&lt;Ve &nbsp; &nbsp; &nbsp;D.Vc<vb>Ve

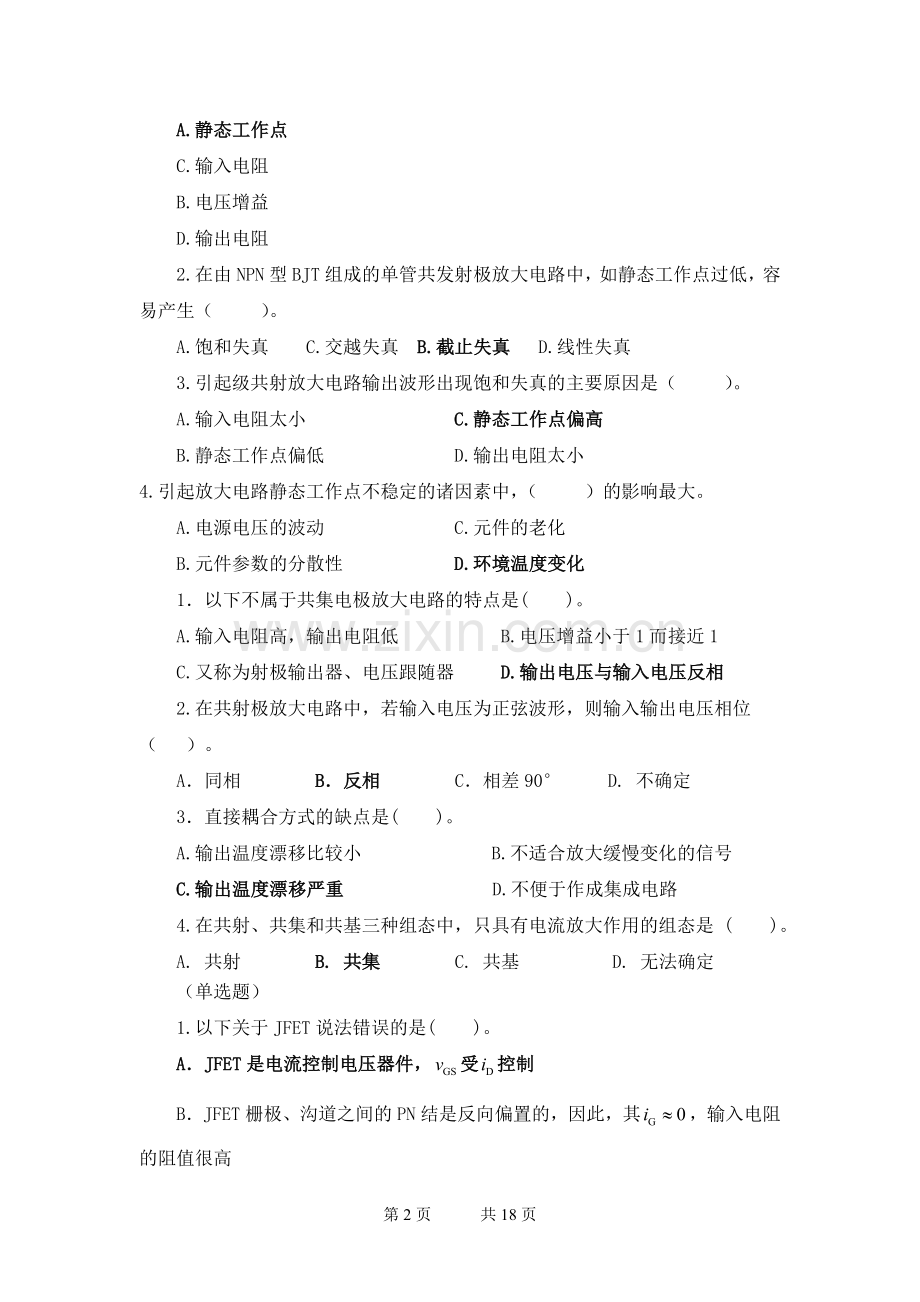

1. 小信号模型分析法不适合用来求解（ &nbsp; &nbsp; ）。
A.静态工作点
C.输入电阻
B.电压增益
D.输出电阻
2.在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过低，容易产生（ &nbsp; &nbsp; ）。
A.饱和失真 &nbsp; &nbsp;C.交越失真 &nbsp;B.截止失真 &nbsp; D.线性失真
3.引起级共射放大电路输出波形出现饱和失真的主要原因是（ &nbsp; &nbsp; ）。
A.输入电阻太小 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C.静态工作点偏高
B.静态工作点偏低 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D.输出电阻太小
4.引起放大电路静态工作点不稳定的诸因素中，（ &nbsp; &nbsp; ）的影响最大。
A.电源电压的波动 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C.元件的老化
B.元件参数的分散性 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D.环境温度变化
1．以下不属于共集电极放大电路的特点是( &nbsp; &nbsp;)。
A.输入电阻高，输出电阻低 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B.电压增益小于1而接近1
C.又称为射极输出器、电压跟随器 &nbsp; &nbsp; D.输出电压与输入电压反相
2.在共射极放大电路中，若输入电压为正弦波形，则输入输出电压相位（ &nbsp; ）。
A．同相 &nbsp; &nbsp; &nbsp; &nbsp;B．反相 &nbsp; &nbsp; &nbsp; &nbsp;C．相差90° &nbsp; &nbsp; D. 不确定
3．直接耦合方式的缺点是( &nbsp; &nbsp;)。
A.输出温度漂移比较小 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B.不适合放大缓慢变化的信号
C.输出温度漂移严重 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D.不便于作成集成电路
4.在共射、共集和共基三种组态中，只具有电流放大作用的组态是 ( &nbsp; &nbsp;)。
A. 共射 &nbsp; &nbsp; &nbsp; &nbsp;B. 共集 &nbsp; &nbsp; &nbsp; &nbsp;C. 共基 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D. 无法确定
（单选题）
1.以下关于JFET说法错误的是( &nbsp; &nbsp;)。
A．JFET是电流控制电压器件，受控制
B．JFET栅极、沟道之间的PN结是反向偏置的，因此，其，输入电阻的阻值很高
C．预夹断前，与呈近似线性关系；预夹断后，趋于饱和
D．P沟道JFET工作时，其电源极性与N沟道JFET的电源极性相反
2．反映场效应管放大能力的一个重要参数是（ &nbsp; &nbsp;）。
A.输入电阻 &nbsp; &nbsp; &nbsp; &nbsp;B.输出电阻 &nbsp; &nbsp; &nbsp; &nbsp;C.击穿电压 &nbsp; &nbsp; &nbsp; D.跨导
3.场效应管属( &nbsp; &nbsp;)型器件。
A.电流控制电流 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B.电压控制电流 &nbsp;
C.电流控制电压 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D.电压控制电压
4．对于结型场效应管，栅源极之间的PN结( &nbsp; &nbsp;)。 &nbsp; &nbsp; &nbsp;
A.必须正偏 &nbsp; &nbsp; &nbsp;B.必须零偏 &nbsp; &nbsp; &nbsp;C.必须反偏 &nbsp; &nbsp; &nbsp;D.可以任意偏置
5．结型场效应管利用栅-源极间所加的( &nbsp; &nbsp;)来改变导电沟道的电阻。
A.反偏电压 &nbsp; &nbsp; &nbsp;B.反向电流 &nbsp; &nbsp; &nbsp;C.正偏电压 &nbsp; &nbsp; &nbsp;D.正向电流
1. 以下关于共源放大电路的特点说法正确的是( &nbsp; &nbsp;)。
A.电压增益低 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B.输入输出电压反相 &nbsp;
C.输入电阻小 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D.输出电阻低
2．以下关于共漏放大电路的特点说法正确的是( &nbsp; &nbsp;)。
A.电压增益小于1但接近1 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B.输入输出电压反相 &nbsp;
C.输入电阻低 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D.输出电阻主要由Rd决定
3．以下关于共栅极放大电路的特点说法正确的是( &nbsp; &nbsp;)。
A.电压增益小于1但接近1 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B.输入输出电压反相 &nbsp;
C.输入电阻小 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D.输出电阻低
（一）单选题
1．甲类放大电路是指放大管的导通角等于（ &nbsp; &nbsp; ）。
A．0° &nbsp; &nbsp; &nbsp; &nbsp; B．90° &nbsp; &nbsp; &nbsp; &nbsp; C．180° &nbsp; &nbsp; &nbsp; &nbsp; D．360°
2.与甲类功率放大方式比较，乙类OTL互补对称功率放大方式的主要优点是（ &nbsp; &nbsp; ）。
A．不用输出变压器 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．不用输出端大电容
C．效率高 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．无交越失真
3.消除交越失真的办法是使放大器工作在（ &nbsp; &nbsp; ）状态。
A．甲类 &nbsp; &nbsp; &nbsp; &nbsp; B．乙类 &nbsp; &nbsp; &nbsp; &nbsp; C．甲乙类 &nbsp; &nbsp; &nbsp; &nbsp;D．以上说法都不对
4.乙类推挽功率放大电路会产生一种被称为（ &nbsp; &nbsp; ）失真的特有的非线性失真现象。
A．饱和失真 &nbsp; &nbsp; B．截止失真 &nbsp; &nbsp; C．交越失真 &nbsp; &nbsp; &nbsp;D．阻塞性失真
5．设计一个输出功率为20W的扩音机电路，若用乙类OCL互补对称功放电路，则应选至少为( &nbsp; &nbsp;)W的功率管两个。
A．4 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B.10 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C．20 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．40
1．长尾型差分放大电路中，电阻Re的主要作用是( &nbsp; &nbsp;)。
A．提高输入电阻 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．提高共模抑制比
C．提高共模电压增益 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D．提高差模电压增益
答案：B
2．多级直接耦合放大器中，影响零点漂移最严重的一级是( &nbsp; &nbsp;)。
A．输入级 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．中间级
C．输出级 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D．增益最高的一级
答案：A
3．差分放大电路中，当vi1=300mV，vi2=200mV时，则分解后( &nbsp; &nbsp;)。
A．vic=250mV，vid=100mV &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．vic=500mV，vid=100mV
C．vic=250mV，vid=50mV &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．vic=500mV，vid=50mV
答案：A
1．集成运放中，由于电路结构引起的零输入对应非零输出的现象称为（ &nbsp; &nbsp;）。
A．交越失真 &nbsp; &nbsp; &nbsp; B．失调 &nbsp; &nbsp; &nbsp; C．零点漂移 &nbsp; &nbsp; &nbsp; D．饱和失真
答案：B
2．集成运放中，由于温度变化引起的零输入对应非零输出的现象称为（ &nbsp; &nbsp;）。
A．交越失真 &nbsp; &nbsp; &nbsp; B．失调 &nbsp; &nbsp; &nbsp; C．零点漂移 &nbsp; &nbsp; &nbsp; D．饱和失真
答案：C
3．以下关于实际集成运放的静态指标说法错误的是（ &nbsp;D &nbsp;）。
A．输入失调电压是指输入电压为零时，为使输出电压也为零，在输入端加的补偿电压
B．输入失调电流指当输入电压为零时流入放大器两输入端的静态基极电流之差
C．输入偏置电流是指集成运放两输入端静态电流的平均值
D．输入失调电压温漂可以用外接调零装置的办法来补偿
1. 反馈放大电路的含义是（ &nbsp; B &nbsp;）。
A．输出与输入之间有信号通路　　B．电路中存在反向传输的信号通路
C．除放大电路以外还有信号通路　　D．电路中存在使输入信号削弱的反向传输通路
2．直流负反馈是指（ &nbsp; C &nbsp;）。
A．只存在于阻容耦合电路中的负反馈　B．放大直流信号时才有的负反馈
C．直流通路中的负反馈　　　　　　　D．直接耦合电路中才存在的负反馈
3．电压、电流反馈的判断方法说法错误的是（ &nbsp;D &nbsp; ）。
A．常用方法是“输出短路法”
B．设RL=0(或vo=0),若反馈信号不存在了,则是电压反馈
C．设RL=0(或vo=0),若反馈信号仍然存在,则是电流反馈
D．电流负反馈能稳定输出电压
4．若反馈信号正比于输出电压，该反馈为（ &nbsp;Ｃ &nbsp;）反馈。
A．串联 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．并联 &nbsp; &nbsp; &nbsp; &nbsp; C．电压 &nbsp; &nbsp; &nbsp; &nbsp;D．电流
5．当电路中的反馈信号以电压的形式出现在电路输入回路的反馈称为（ &nbsp;A &nbsp;）反馈。
A．串联 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B．并联 &nbsp; &nbsp; &nbsp; &nbsp; C．电压 &nbsp; &nbsp; &nbsp; &nbsp;D．电流
6．为实现稳定输出电压，应在放大电路中引入（ &nbsp;Ｃ &nbsp; ）。
A．串联负反馈 &nbsp; &nbsp;B．并联负反馈 &nbsp; C．电压负反馈 &nbsp;D．电流负反馈
7．为实现稳定输出电流，应在放大电路中引入（ &nbsp;Ｄ &nbsp; ）。
A．串联负反馈 &nbsp; &nbsp;B．并联负反馈 &nbsp; C．电压负反馈 &nbsp;D．电流负反馈
1. 负反馈所能抑制的干扰和噪声是（ &nbsp; &nbsp;）。
A．输入信号所包含的干扰和噪声 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．反馈环内的干扰和噪声
C．反馈环外的干扰和噪声 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．输出信号中的干扰和噪声
答案：B
2．串联负反馈能使电路的（ &nbsp; &nbsp;）。
A．输入电阻增大 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．输入电阻减小
C．输入电阻不变 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．输出电阻增大
答案：A
3. 要稳定输出电压，应在放大电路中引入（ &nbsp; &nbsp;）。
A．串联负反馈 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．并联负反馈
C．电压负反馈 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．电流负反馈
答案：C
4. 以下关于负反馈对放大电路性能的影响说法错误的是（ &nbsp; &nbsp;）。
A．放大电路的闭环增益Af增加
B．放大电路增益的稳定性提高
C．放大电路的通频带得到了扩展
D．负反馈对放大电路所有性能的影响程度均与反馈深度(1+AF)有关
答案：A
1.运放电路稳定地工作在线性区的条件是引入（ &nbsp; &nbsp;）。
A．深度正反馈
B．深度负反馈
C．电压反馈
D．电流反馈
答案：B
2.关于基本运算电路，以下说法错误的是（ &nbsp; &nbsp;）。
A．反相比例运算电路中，运放的反相输入端为虚地点
B．同相比例运算电路的输入电阻很大
C．反相比例运算电路的输入电流几乎等于零
D．同相比例运算电路的特例是电压跟随器
答案：C
3.反相比例运算电路如图所示，以下说法错误的是（ &nbsp; &nbsp;）。

A．由虚断，
B．由虚短，反相输入端的电位接近于地电位，即虚地
C．闭环电压增益
D．输出电压与输入电压相位相反
答案：C
4.同相比例运算电路中，电路引入了（ &nbsp; &nbsp;）负反馈。
A．电压串联
B．电压并联
C．电流并联
D．电流串联
答案：A
1. 对于基本积分电路，若其输入为矩形波时，其输出电压uo的波形为（ &nbsp; &nbsp; ）。
A．矩形波
C．正负尖脉冲
B．锯齿波
D．正弦波
答案：B
2. 对于基本微分电路，若其输入为矩形波，其输出电压uo的波形为（ &nbsp;Ｃ &nbsp; ）。
A．矩形波
C．正负尖脉冲
B．锯齿波
D．正弦波
1. 振荡电路的振荡频率，通常是由（ &nbsp; &nbsp;）决定。
A. 放大倍数 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B. 反馈系数 &nbsp;
C. 稳幅电路参数 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D. 选频网络参数
答案：D
2.欲使振荡电路能自行建立振荡，必须满足（ &nbsp; &nbsp;）的条件。
A. |AF|&gt;1 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B. |AF|=1
C. |AF|&lt;1 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D. |AF|≤1
1.整流的目的是（ &nbsp; &nbsp; ）。
A．将交流变为直流 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B．将高频变为低频
C．将正弦波变为方波 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D．将方波变为正弦波
答案：A
2.某简单稳压电路要求稳定电压为8V，而仅有一只7.3V硅稳压管VDZ，一只二极管（硅管）VD，可采用VDZ与VD串联接入电路，则采用（ &nbsp; &nbsp; ）电路。
A. VD正偏，VDZ反偏 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;B. VD反偏，VDZ反偏
C. VD正偏，VDZ正偏 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;D. VD反偏，VDZ正偏
答案：A
1．差分放大器由双端输入变为单端输入，差模电压增益（ &nbsp;Ｃ不变）。
2.负反馈所能抑制的干扰和噪声是（ Ｂ反馈环内的干扰和噪声）。
3.串联负反馈能使电路的（ Ａ输入电阻增大）。
4．工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放工作在（ A．开环或正反馈状态）
5.串联反馈型稳压电源中以（C. 晶体管）作为调整管。
1.电压比较器通常工作在（ &nbsp; &nbsp;）状态。
A．开环 &nbsp; &nbsp; &nbsp; &nbsp;B. 正反馈 &nbsp; &nbsp; &nbsp; C. 负反馈 &nbsp; &nbsp; &nbsp; D. A或B
答案：D
2.迟滞比较器有（ &nbsp; &nbsp;）个门限电压。
A．0 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; B. 1 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;C.2 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; D.3
答案：C
1．实际二极管与理想二极管的区别之一是反向特性中存在（击穿电压）。
2．某三极管各电极对地电位如图所示，由此可判断该三极管工作在
（C．放大状态）。

（二）填空题
1.BJT有 &nbsp; &nbsp;三 &nbsp;个极、 &nbsp; 两 &nbsp;个PN结。
2.半导体三极管按结构可分为两种类型： &nbsp;NPN &nbsp; 型和 &nbsp; &nbsp;PNP &nbsp; &nbsp; 型。
3.半导体三极管的三个极分别是 &nbsp; &nbsp; &nbsp; &nbsp; 、 &nbsp; &nbsp; &nbsp; &nbsp; 、 &nbsp; &nbsp; &nbsp; &nbsp; 。
答案：发射极；基极；集电极
1.当温度升高时，三极管的下列参数变化趋势为：电流放大系数β &nbsp; &nbsp; &nbsp; &nbsp; ，反向饱和电流ICBO &nbsp; &nbsp; &nbsp; &nbsp; ，IB不变时，发射结正向电压VBE &nbsp; &nbsp; &nbsp; &nbsp; 。
答案：增大；增大；减小
理想运算放大器的三个条件是_______、_______、_______。
答案：，，

（三）计算题
1.已知如图所示电路中，BJT的，，。试完成下列工作：
（1）估算静态电流、和电压；
（2）计算、和。

解：（1）
&nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
（2）

（二）解答题
已知三级放大电路中，则电路将输入信号放大了多少倍？总的电压增益为多少dB？
解：将dB（分贝）转换为倍数。
设三级放大电路中各级放大倍数均为A，则转换为dB（分贝）即为。
令=20dB
则可求得A=10，即各级放大倍数均为10。
故三级放大电路总的电压放大倍数=10×10×10=1000
转换为dB（分贝）即为
乙类互补对称功率放大电路如图所示。已知，，为正弦电压。求：
（1）在的情况下，负载上可能得到的最大输出功率；
（2）每个功率管的管耗至少应为多少？
（3）每个功率管的耐压至少为多少？

解：（1）
（2），因此每个功率管的管耗至少应为1.8W。
（3），因此每个功率管的耐压至少为24V。
（二）解答题
下图为反馈放大器电路。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

（1）判断图中电路的反馈类型，并说明其对输出信号和输入电阻有何影响？
（2）在深度负反馈的条件下，近似计算其闭环放大倍数。
答：（1）电压并联负反馈，能稳定输出电压，减小输入电阻。
（2）。
设如图所示电路中的运放均是理想的，试写出各电路的输出与输入的关系式。

&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;（a） &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;（b）
解：（a）
（b）
电路如图所示，试求输出电压的表达式。

解：由图知，

由已知，
故：

（二）计算题
差分放大器如图所示，已知三极管T1、T2的，，。试求：
（1）电路的静态工作点（、、）；
（2）双端输入、双端输出的差模电压增益、差模输入电阻、输出电阻；
（3）双端输入、双端输出的共模电压增益和共模抑制比。

解：（1）

（2）
&nbsp;

（3） &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

（二）分析题
1、下图为反馈放大器电路，试判断其反馈类型。

解：该电路类型为电压并联负反馈。
因为反馈量与输出电压成比例，所以是电压反馈。
从输入端看有：
故为并联负反馈。
根据瞬时极性判断是负反馈，所以该电路为电压并联负反馈。
答案：A
（二）计算题
，，。问为多大时才能起振？振荡频率=？

解：根据起振条件： &nbsp;

（二）计算题
设运放为理想器件，试求如图所示电压比较器的门限电压，并画出它的传输特性。

解：（1）由于，则
&nbsp; &nbsp;
&nbsp; （2）电压传输特性如下：

（二）计算题
单相桥式整流电容滤波电路如图所示。已知交流电源电压为220V，交流电源频率f=50Hz，要求输出电压为25V，负载电流为200mA。试求电源变压器二次电压的有效值及流经二极管的平均电流和二极管的最大反向电压。

解：（1）根据，有
（2）流过二极管的平均电流
二极管承受的最大反向电压

（二）计算题
1．测得某放大电路中BJT的三个电极A、B、C的对地电位分别为，，，试分析A、B、C中哪个是基极b、发射极e、集电极c，并说明此BJT是NPN管还是PNP管。
解：A为基极b；B为发射极e；C为集电极c；此BJT是PNP管。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
2. 已知如图所示电路中，BJT的，，。试完成下列工作： &nbsp; &nbsp;（1）估算静态电流IC、IB和电压VCE ；
（2）计算电压放大倍数Av、输入电阻Ri 和输出电阻Ro。

解：（1） &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
（2） &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp;
（二）计算题
下图为反馈放大器电路。
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
（1）判断图中电路的反馈类型，并说明其对输出信号和输入电阻有何影响？
（2）在深度负反馈的条件下，近似计算其闭环放大倍数。
解：（1）电压并联负反馈，能稳定输出电压，减小输入电阻。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp;（2）
