鲁商凤凰城砼施工方案.doc

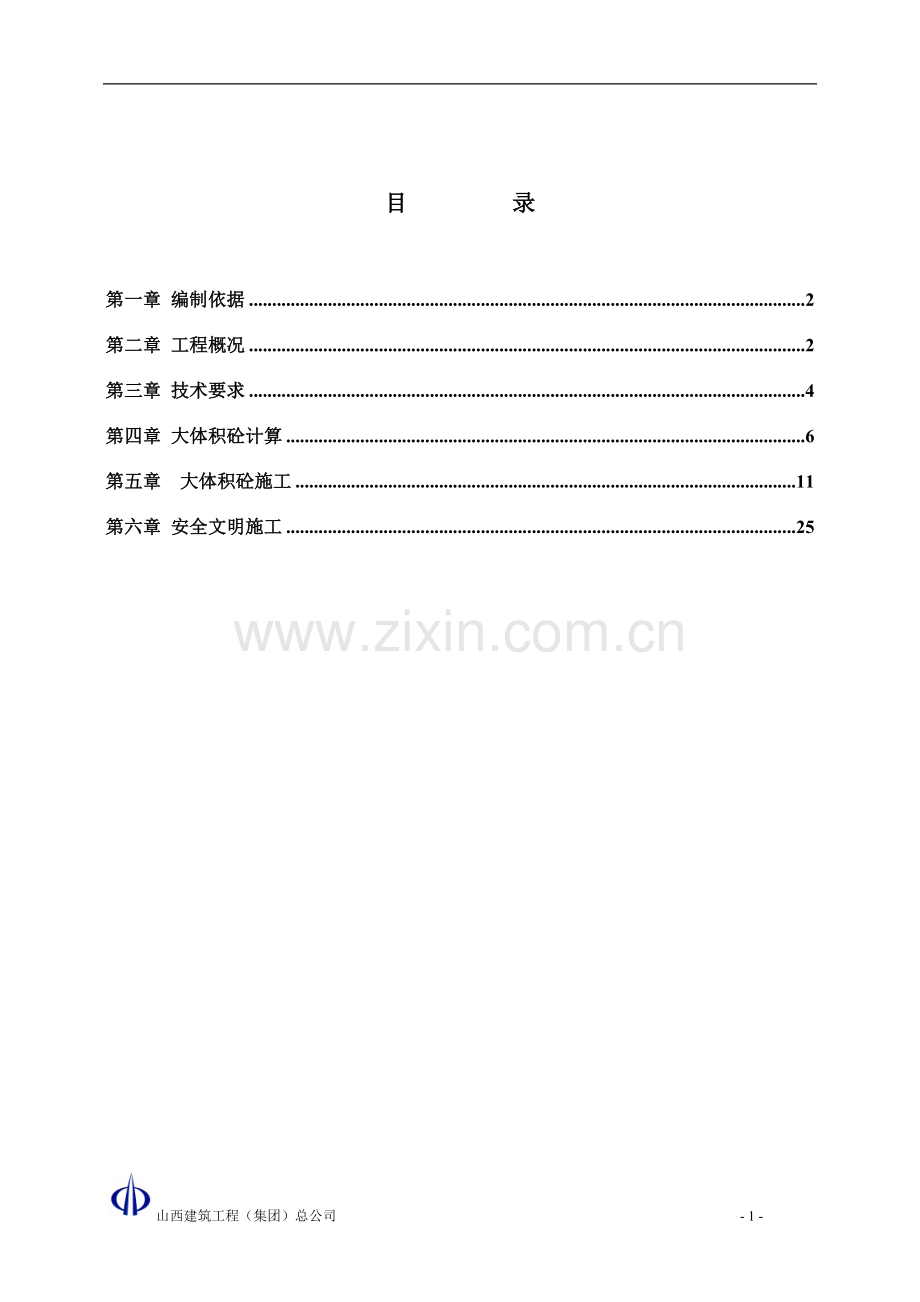

目 录

第一章 编制依据 2
第二章 工程概况 2
第三章 技术要求 4
第四章 大体积砼计算 6
第五章 大体积砼施工 11
第六章 安全文明施工 25

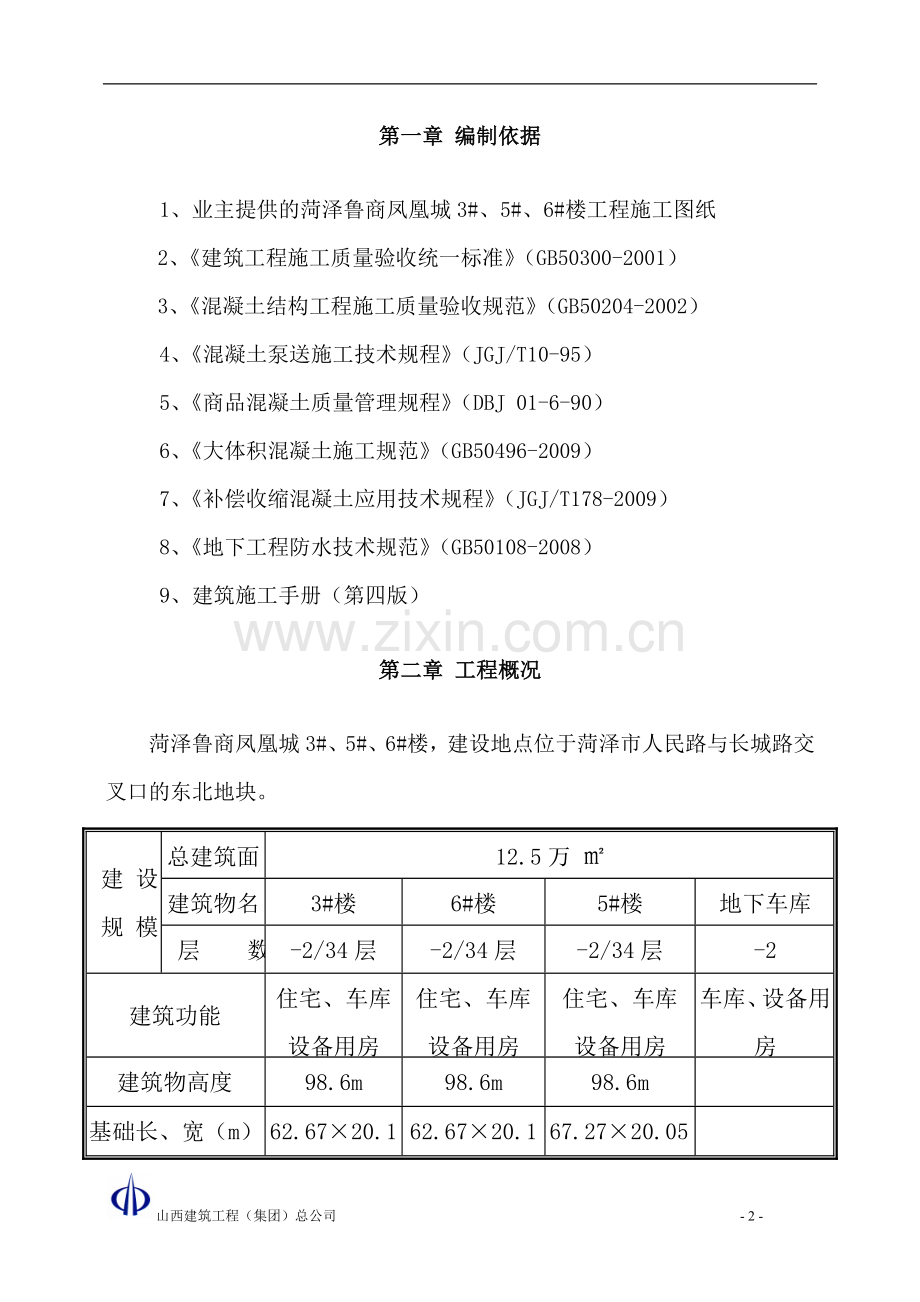

第一章 编制依据
1、业主提供的菏泽鲁商凤凰城3#、5#、6#楼工程施工图纸
2、《建筑工程施工质量验收统一标准》（GB50300-2001）
3、《混凝土结构工程施工质量验收规范》（GB50204-2002）
4、《混凝土泵送施工技术规程》（JGJ/T10-95）
5、《商品混凝土质量管理规程》（DBJ 01-6-90）
6、《大体积混凝土施工规范》（GB50496-2009）
7、《补偿收缩混凝土应用技术规程》（JGJ/T178-2009）
8、《地下工程防水技术规范》（GB50108-2008）
9、建筑施工手册（第四版）
第二章 工程概况
菏泽鲁商凤凰城3#、5#、6#楼，建设地点位于菏泽市人民路与长城路交叉口的东北地块。
建 设
规 模
总建筑面积
12.5万 ㎡
建筑物名称
3#楼
6#楼
5#楼
地下车库
层 数
-2/34层
-2/34层
-2/34层
-2
建筑功能
住宅、车库
设备用房
住宅、车库
设备用房
住宅、车库
设备用房
车库、设备用房
建筑物高度
98.6m
98.6m
98.6m

基础长、宽（m）
62.67×20.1
62.67×20.1
67.27×20.05

基础砼强度等级
C40 P8
C40 P8
C40 P8
C35 P8
基础厚度
1.9m 局部4.6m
1.9m局部4.6m
1.9m局部4.6m
0.65m局部0.85m
建筑面积（㎡）
30821.9
30821.9
34143.06

层 高
标准层2、90m

结构安全等级
二 级
基础设计等级
甲级
抗震设防类别
标准类
抗震设防烈度
8 度
建筑结构类别
1类
等级耐火
二 级
结构形式
3#、5#、6#楼
剪力墙结构
地下车库
框架结构
基 础
3#、5#、6#楼
桩筏基础
车库
筏板基础
菏泽鲁商凤凰城3#、5#、6#楼主楼部分筏板厚1.9m，砼标号为C40,抗渗等级为P8。车库部分筏板厚0.65 m，砼标号为C35，抗渗等级P8，分布在主楼以外后浇带以内。3#主楼部分砼方量约2600立方米，车库部分800立方米。5#主楼部分砼约2900方+车库部分900立方米。6#楼主楼部分砼约2600立方米，车库部分约700立方米。因车库部分砼浇筑厚度较薄，按照常规砼施工方法施工，并进行覆盖洒水养护即可。主楼筏板厚度为1.9米，电梯井部分为4.6米，砼最小截面≥1.0米均为大体积混凝土。故需要对筏板砼内部产生的水化热进行降温，本方案主要针对主楼筏板编制本施工方案。
第三章 技术要求
大体积混凝土容易出现的质量问题是产生裂缝，裂缝产生的主要原因是由于混凝土内外温差产生的收缩应力和混凝土自身的收缩应力超过了混凝土本身的抗拉强度而产生的裂缝。
因此控制裂缝是大体积混凝土施工的关键。控制裂缝的产生，重点控制水泥的水化热和降低混凝土内部和表面温差。
菏泽鲁商凤凰城3#、5#、6#楼砼采用商品砼，施工前我建筑公司经理与项目负责人对砼搅拌站进行考察确认，经公司与商砼厂家多次协商，为确保砼供应量、供应速度及供应质量。我施工单位与商砼厂家为降低砼的水化热特制定以下措施。
1.1、为降低大体积混凝土的最高温度，最主要的措施是降低混凝土的水化热，减少混凝土的收缩，提高混凝土的抗拉强度，因此，必须做好混凝土配合比设计及试配工作。
外加剂：根据混凝土的要求外加剂特点不同，可采用减水剂、缓凝剂、防水剂、膨胀剂等一种或多种混合剂，但采用外加剂时在施工前进行了多次试配工作，并在混凝土的拌制过程中按配合比的要求严格控制用量。
1.2、混凝土水灰比宜控制在0.4左右，最高不超过0.5。粗骨料适宜含量为1050～1150 kg/m3。砂率宜控制在38%～42%。
1.3、大体积混凝土必须在设施完善严格管理的强制式搅拌站拌制。混凝土浇筑温度控制在30℃以内。
1.4、菏泽鲁商凤凰城3#、5#、6#楼混凝土为抗渗P8混凝土，所用水泥为普通硅酸盐水泥，硅酸三钙含量不宜大于8%。
1.5、经过适配，最终砼配合比确定为：
名称
数量（公斤）
数量（公斤）
备注
水
163

水泥
320

矿粉
110

粉煤灰
60

砂
740

石子
1010

泵送减水剂
11.2

合计
2414.2

说明
60天强度可达59MPa

2．1原材料的贮存、降温施工：
A、对水泥、砂、石的储存仓、料堆等进行遮阳防晒处理，浇筑混凝土前在砂石料堆上喷水降温，以便降低原材料进入搅拌机的温度。
B、采用地下水作为拌和水，并对水管及水箱加遮阳和隔热设施。
2．2搅拌站料斗、皮带运输机、搅拌楼都采取遮阳措施，建遮阳棚，蓄水池设在地面以下并对蓄水池进行覆盖减小热量传递，尽量缩短搅拌时间。
2．3混凝土选用水化热较低的水泥，外加剂选用缓凝型减水剂，并根据施工需要对凝结时间进行调整。
2．4尽可能在气温较低的晚上搅拌混凝土，以保证混凝土的入模温度满足设计要求，混凝土的入模温度不高于30℃。
2．5当高温施工不可避免时，通过试验掌握混凝土在不同温度、不同原材料等的情况下坍落度的损失情况。制定相应的措施，根据气温适当增加混凝土的出机坍落度，保证混凝土到施工现场时符合施工要求。塌落度损失按照20mm计算，出厂塌落度宜控制在180mm到200mm之间。
2．6混凝土罐车在运输过程中尽量缩短运输时间，运输过程中慢速搅拌，不得在运输过程中私自加水搅拌。
2．7混凝土罐车到达现场后，对砼罐体每10分钟喷水降温一次。保证砼的入模温度控制在30℃以内。
第四章 大体积砼计算
本工程主楼部分所用混凝土为C40（P8），所用商品混凝土公司为菏泽善建砼有限公司商砼站提供，搅拌站提供配合比为：
C40p8混凝土配合比：
水泥：粉煤灰：矿粉：中砂：石子：外加剂：水
=320:60:110:740:1010:11.2:163
只计算C40P8的砼热工即可
1.最大绝热温升
Th=（Mc+K*F）* Q / c*ρ
=（331.2+0.3*170）*375/0.97*2400
=61.57℃
Th：砼最大绝热温升
Mc：砼中水泥（包括膨胀剂）用量kg/m3
K：掺合料折减系数 粉煤灰取0.25～ 0.3 菏泽鲁商凤凰城3#、5#、6#楼取0.3
F：砼中活性掺合料用量
Q：42.5硅酸盐水泥水化热为375
c：砼比热 菏泽鲁商凤凰城3#、5#、6#楼取0.97
ρ：砼密度 菏泽鲁商凤凰城3#、5#、6#楼取2400kg/m3
2.砼中心温度
T1 =Tj+Th*ξ
=30+61.57*0.6
=66.94℃
T1：砼中心温度
Tj：砼浇筑温度 菏泽鲁商凤凰城3#、5#、6#楼取30℃
Th：砼最大绝热温升
ξ：龄期降温系数取值0.6
3.砼表层（表面下50-150mm）温度
3.1 保温材料厚度（棉毡）
δ=0.5h*λx（T2-Tq）Kb/λ（Tmax-T2）
=0.5*1.5*0.05*13*1.3/2.33*23.94=0.011m=11mm
δ-保温材料厚度
λx-所选保温材料导热系数，材料选棉毡，暂按0.05
（T2-Tq）菏泽鲁商凤凰城3#、5#、6#楼取13
（Tmax-T2）最高温度与表面温度差，菏泽鲁商凤凰城3#、5#、6#楼取23.94
Kb –传热系数修正值，选1.3。
3.2.蓄水养护深度
hw=x*M（Tmax-T2）* Kb *λw/（700 Tj+0.3 Mc*Qt）
=120*0.57*23.94*1.5*0.58/（700*30+0.3*320*314）
=0.0473m=47.3mm
hw：蓄水深度
x：蓄水养护时间 菏泽鲁商凤凰城3#、5#、6#楼取5d
M：砼结构表面系数 M=F/V
F：砼与大气接触表面积
V：砼体积
Tmax-T2：最高温度与表面温度差，菏泽鲁商凤凰城3#、5#、6#楼取23.94
Kb：传热系数修正值 一般为1.3- 2.0，菏泽鲁商凤凰城3#、5#、6#楼取1.5
λw：水的导热系数 菏泽鲁商凤凰城3#、5#、6#楼取0.58
700：折算系数
Tj：砼浇筑温度 菏泽鲁商凤凰城3#、5#、6#楼取30
Qt：砼养护龄期水泥水化热
3.3.砼表面模板及保温层传热系数
现场保温按一层薄膜、一层棉毡考虑
β=1 /（δ/λi + 1/βq）
=1/（0.02/0.58+0.005/0.05 +1/76.6）
=6.67
δ：保温材料厚度
λi：保温材料导热系数，水取0.58
βq：空气传热系数 在风速4.0m/s,光滑表面放热系数为76.6
3.4.砼虚厚度
h/=K*λ/β
=2/3*2.33/6.67
=0.23m
2/3：折减系数
λ：砼导热系数 取2.33
3.5.砼计算厚度
H=h+2*h/
=1.9+2*0.23
=2.36m
3.6.砼表层温度
T2 =Tq+4*h/*（H-h/）*（T1-Tq）/H2
=30+4*0.23*（2.36-0.23）*（66.94-30）/2.362
=30+13
=43℃
Tq：施工期间大气平均温度30℃
因此：砼中心温度与表层温度之差为
66.94-43℃=23.94℃〈25℃
说明在不计薄膜的保温效果情况下，覆盖一层棉毡完全可以保证大体积砼的温度控制。
3.7.砼内平均温度
Tm=（T1+ T2）/2
=（66.94+43）/2
=54.97℃
说明菏泽鲁商凤凰城3#、5#、6#楼保温法养护大体积砼，措施可行，具体做法如下：
1、砼收面时，在砼面先覆盖一层薄膜，薄膜不透气能起到保温保湿养护砼的作用。
2、砼面初凝后，覆盖一层棉毡，同时浇水将棉毡洒水湿润，保证棉毡内部的湿度。
3、本热工计算以大气温度为30°C和砼入模温度为30°C为前提，在施工过程中对大气温度和砼入模温度进行检测。
第五章 大体积砼施工
一、 施工准备
1、商品砼供应：在浇筑前一周时间提前将砼的性能参数要求告知砼搅拌站，在浇筑前两天通知搅拌站，提前做好车辆调配和原材料储备工作、操作人员安排工作，保证供应及时。
2、保温材料准备：保温材料采用薄膜和棉毡，计划棉毡4000m2、薄膜100卷，储备在现场。
3、测温：准备薄壁SCΦ20测温管：20cm长12根，100cm长12根，200cm长12根， 470cm长2根温度计200根，海绵，线绳若干等。
4、机械机具准备:地泵一台HBT80、汽车泵一台（47米）、现场塔吊和砼吊斗一个，砼振动棒8台，备用电机两台，振动棒鞭20条。
5、劳动力组织准备：3#主楼部分砼方量约2600立方米，车库部分800立方米。5#主楼部分砼约2900方+车库部分900立方米。6#楼主楼部分砼约2600立方米，车库部分约700立方米。预计每栋浇筑时间在3天左右，需准备两个班组轮换，安排劳动力40人，每20人一个组，分别负责地泵和汽车泵的砼浇筑。浇筑时钢筋工2人、木工2个人值班。
6、其他工具：砼塌落筒1个，普通试模12组，抗渗试模6组。
7、钢筋绑扎完毕。1.9米厚筏板与0.65米厚车库筏板由于钢筋工程量较大，上部钢筋网片应有可靠的马凳加固措施，具体见附图。主楼与车库筏板相交处，需要支设吊模。降水井需要做防水套管，采用Φ400钢管周圈焊防水翼环，相见附图。电梯井模板安装完毕，落实预埋件、线管、预留孔洞的位置、数量及固定情况，检查模板标高、位置尺寸；支架的稳定，支撑和模板的固定可靠，模板拼缝严密。并且经过监理、甲方验收。
8、浇筑混凝土前要组织施工人员进行技术交底岗前培训，做到人人心中有数。浇筑混凝土用的架子、走道板工作台要安全稳固，能够满足浇筑的要求。
二、 混凝土浇筑
1、筏板混凝土浇筑施工段划分：
筏板划分为2个区段进行浇筑，先浇筑有桩区混凝土，即1.9米厚筏板，后浇筑无桩区筏板，即主楼以外与车库后浇带以内0.65米筏板。

2、菏泽鲁商凤凰城3#、5#、6#楼周围车库伸缩后浇带位置处，应做好止水钢板的焊接。后浇带的两侧上下层钢筋之间设置用Ф12mm@200钢筋固定钢丝网 ,两端分别绑扎在上下层钢筋上,将带内混凝土与带外的分隔开。 做法如右图。
3、底板混凝土的浇筑方法：“推移式分层连续浇筑施工法”，即：结合泵送的特点，将按一定厚度分层的由上往下、由远到近逐层沿砼流淌方向推移的浇筑方法，砼的浇筑厚度为每层600mm，流淌推移向同一方向，倾斜度为10度为宜，禁止设置施工缝。1.9m厚筏板整体由西向东进行分层浇筑，从西向东浇筑时从南向北S型浇筑；0.65 m厚筏板整体由西向东一次浇筑完成。
4、混凝土硬化期的温度控制：采用塑料薄膜加棉毡覆盖。
5、测温：每个测温点位由不少于三根间距各为100mm呈三角形布置，分别设在板底部以上5——10cm及表面以下5——10cm及中间点。

6、工艺流程：预拌混凝土→场外运输→钢筋、模板、预埋件验收→场内运输与布料→测温布置→混凝土浇筑→表面处理→保温养护测温→拆模撤保温
7、基础混凝土浇筑量大，铺开面大，浇筑的主要控制因素为：
（1）没有冷缝
（2）使混凝土水化热不要同时出现。
A、浇筑过程中要：
a.在竖向分层浇筑，错开砼水化热高峰的出现时间。
b.每层的间隔时间不超过初凝时间，避免出现施工冷缝。
B、要保证这两个条件同时实现，砼的浇筑必须遵循：
a.混凝土的初凝时间控制在10-12小时内；
b.每层按1:5～6的坡度斜向推进,厚度0.6m。
分层浇筑见下图：
0.6m--0.7m
1.9m（0.6） 1：5-6

9-10m
三、大体积砼振捣
1、混凝土的振捣：基础底板混凝土浇灌时，每台泵管口配置4台50mm插入式振捣器，2台布置在卸料点，2台布置在斜坡底口，以加强振捣质量，防止漏振；同时对混凝土进行二次振捣，即在浇筑上层混凝土时先将振捣器插入下层混凝土内，对下层混凝土均匀振捣一次后，立即浇筑上层混凝土，在振捣上层混凝土时，将振动棒插入下层混凝土50mm深振捣以加强交界面的混凝土密实度，浇筑时优先浇筑电梯井砼，先将筏板基础以下的电梯井部分浇筑上来平筏板底，放料时宜注意对称灌料，同时防止电梯井的吊模上浮，此时应吊足够的配重压镇模板，电梯井吊模部分的砼务必振捣密实，振动棒应紧靠吊模斜插振捣。
2、砼浇筑时，应严格控制混凝土的下料厚度。每层的浇筑厚度不超过600mm，并配备长木杆、手电筒等工具进行检查。分层浇筑时，振捣时间以视混凝土表面泛出灰浆并不下沉为准，振动棒的移动距离不超过50cm，振动器距离模板不大于18cm。电梯井、积水井处的混凝土，在下料时要两侧对称同时下料，防止模板偏移。
3、泵送砼塌落度控制在200±20mm比较适中，由于使用1台地泵和一台汽车泵，砼浇筑较快，砼振捣在坡脚和坡中振捣，砼的振捣要做到“快插慢拔”。快插是为了防止先将表面砼振实而与下面砼发生分层、离析现象；慢拔是为了使砼能填满振动棒抽出时所造成的空洞。
4、砼分层浇筑时，采用棒式振动棒，按梅花型插点，直上直下，快插慢拔，在振捣上一层时，应插入下一层5cm左右，以消除两层之间的接缝。每一插点掌握好振捣时间，过短不宜捣实，过长可能引起砼产生离析现象，一般每点振捣时间为20～30S，但应视其表面呈水平不再显著下沉、不再出现气泡、表面泛出灰浆为准。
5、对浇筑后的砼，在振动界限以前给予二次振捣，能排除混凝土因泌水在粗骨料、水平钢筋下部形成的水分和空隙，提高砼与钢筋的握裹力，从而提高抗裂性。
6、在插筋和基础外模上用红油漆做出标记，作为基础板面标高控制,砼的下料、振捣和表面处理均以此为依据。
7、对吊模砼浇筑是工程质量控制的重点，浇筑吊模内砼前，先将吊模两侧的砼提前至少一个小时浇筑，且砼面高出吊模底5cm，然后浇筑吊模内混凝土，使用振动棒进行振捣。
8、车库外墙砼浇筑时，应确保周边钢筋绑扎丝向内侧，避免由于扎丝造成防水质量隐患。
11、砼的表面使用木括尺括平，然后用2米靠尺及木抹子抹平，收面时压上塑料薄膜，待强度达到2.2MPa以上时，盖上薄膜和棉毡。
四、大体积砼表面处理
1、在混凝土浇筑完2～3h后进行表面处理，表面处理时，初步按标高用大木杠刮平，初凝前用木抹子搓平，反复抹压不少于3遍，闭合收水裂缝，搓平、抹光必须在2小时内完成。
2、浇筑过程中砼的泌水要及时处理，以免使粗骨料下沉，砼表面水泥素浆过厚会致使砼强度不均和产生收缩裂缝。
3、在砼浇筑后3小时内，将部分浮浆清掉，初步用长刮尺刮平，然后搓平压实。
五、大体积砼温度控制技术措施
1、菏泽鲁商凤凰城3#、5#、筏板混凝土浇筑计划在8月上、中旬，平均温度在30度左右，对大体积砼的浇筑入模温度影响比较大。
2、砼配合比水泥用量不能少于泵送砼最低要求300kg，砼掺加高效减水剂和膨胀剂，掺合料采用粉煤灰，使砼水化热降低至最小，水泥选用水化热中低热的普通硅酸盐水泥。
3、大风天气浇筑混凝土，在作业面应采取挡风措施，并增加混凝土表面的抹压次数，应及时覆盖塑料薄膜。
4、提前收集天气情况，大雨天气要避开不得浇筑砼，若是细雨或阴天则是浇筑砼的好时机。
5、砼浇筑后，做好砼保湿养护工作，在浇筑前，做好近三天的天气信息，为砼浇筑工作提供准确天气信息，方便科学决策。
6、加强测温与监测管理并形成测温记录，及时调整保温层厚度或养护措施。
7、合理安排施工工序，控制砼在浇筑过程中温度均匀上升，避免拌合物堆积过大高差。
六、大体积砼收缩裂缝和浇筑质量控制技术措施
1、采取分层浇筑法，减少每次浇筑的蓄热量，减少温度应力。
2、选择良好级配的粗骨料，加强砼的振捣，提高砼密实度和抗拉强度，减少收缩变形。
3、采取二次振捣法，及时排除表面泌水，砼表面一旦泌水，采取人工掏水的办法，加强早期养护，在砼面能上人时，开始加盖保温材料，提高砼早期抗拉强度和龄期弹性模量。
4、确保钢筋绑扎间距均匀、确保混凝土保护层厚度对混凝土抗裂亦有好处。
5、施工后的防裂主要是做好养护工作，一方面是保持表面湿润，控制内外温差，另一方面是控制好外墙混凝土的拆模时间。
6、加强旁站，防备出现漏振现象，那些部位没有振捣需要仔细观察并及时进行补震，做好事中控制。
7、对0.75米高吊模、电梯井基坑的浇筑要非常关注，首先浇筑的位置为电梯井坑，在浇筑前要吊重物压住电梯井内的吊模，在浇筑砼时，先浇筑平电梯吊模底，同时密切关注吊模是否有倾斜现象，一旦发现蛛丝马迹，立即停止浇筑，使用振动棒狠振砼较高的一侧，将砼引到较低面，同时吊配重压上浮侧；对电梯井坑底部的马镫必须有足够的数量防止上面的荷载压垮。
8、对到场的砼因停留时间长出现塌落度损失大，无法浇筑的情况，该车砼不得使用。
七、大体积砼测温及监控
1、为了掌握混凝土的内外温差情况，必须对内外温度进行监测。在进行底板施工时，应埋设测温管，测温点布设在板底部以上5cm及表面以下5cm及中间点。
测温点的平面布置及具体做法见附图。
2、测温时间要求：首测放在点位混凝土浇灌完毕后24h，在此后的2d内每2h观测一次、4-6d内每4h观测一次、7-10d内每12h观测一次。依据两次测温间的温升值，温升快时应加密测量次数。
3、混凝土浇筑抹平后，即应马上用塑料薄膜覆盖。每次测温一圈后，应立即计算并分析混凝土的内外温差情况。
5、当砼内部处于降温阶段，且里表温差小于25°C,大气温度和表面温差小于20°C时,根据规范可以揭掉保温覆盖层，进行洒水保湿养护。
6、测温负责人为王祥义，毛中杰，每天将测温情况记录并汇报给总工。
八、大体积砼的养护
1、混凝土浇筑完毕并收面后，必须及时进行养护。混凝土的养护时间应以不破坏混凝土表面为前提条件并尽早进行，一般为混凝土浇灌完毕后12-24h（视气温高低而定）。
2、为减少砼前期收缩裂缝和温度裂缝，在收面时，立即盖上薄膜，起到保温保湿作用。在砼表面达到能上人时，开始覆盖棉毡，同时洒水将棉毡表面湿润。
3、电梯井位置先用砂浆围一个挡水带，防止浇水全部流入电梯井内。
由于电梯井混凝土厚度4.6米，在电梯井基础内竖向水平布设冷却管4层，每层间距1．0米，沿筏板长度方向水平布设冷却水管7排；冷却水管采用热传导性好并具有一定强度的输水铁管，公称直径DN48mm。即采用内散外蓄综合养护措施降低大体积混凝土的温升值。
冷却循环水管采用ø48mm铁管，电梯井部位在同一立面上的四根冷却水管通过冲压弯头连通，同一水平面上的冷却水管也通过冲压弯头连通，ø48mm进、出水管口均引出混凝土面以上300mm，两端分别连接到两根Φ48出水钢管上，进、出水管口设在混凝土承台一端，错开布置。且出水口有调节流量的水阀，埋设位置见冷却水管布置示意图。供水采用750mmPPR管从水池引至降温管连接。每栋楼建2米*3米水池一座，并做好外排水措施。

冷却水管安装时，要以钢筋骨架和支撑桁架（Ф25@1500mm）固定牢靠，通长方向用Ф16@1500mm钢筋拉接，并在双向用Ф25@1800mm加斜向支撑（如后图示），以防混凝土浇筑时水管变形及脱落而发生堵水和漏水，冷却水管安装好后要做通水试验，满足要求后方可采用。
养护期间不得中断冷却用水的供应，要加强施工中的温度监测和管理，及时调整保温层厚度及冷却水水流速度。
在整个冷却降温过程中，用降水井排出的水，从沉淀池内2台高压水泵抽水打压进行冷却降温。
九、突发事件的处理
在大体积砼浇筑过程中，对可能发生的影响砼连续浇筑的突发事件，应做好充分的预防、准备工作:
1、对于机械和输送泵等大型机械设备，项目部在浇筑前确定或联系备用机械，以便发生故障并且在短时间内无法修理时，可以及时进场，保证浇筑的顺利进行。
2、为防止停电造成中断浇筑，项目部在浇筑前检查临电设施和线路，并且与业主取得联系，以便在停电时能够接通其它线路，同时提前两天与供电局取得联系，保证浇筑时间不会出现停电现象。买150型发电机组一台，以备急用。
3、 进场的道路要修好，避免道路堵塞造成施工停顿。
4、为防止劳动人员因气温高晕厥，项目部备降暑药品，同时现场准备好凉茶和凉水，搞好后勤保障。
5、在地泵突然停止工作，而备用机械一时无法及时到场，为防止施工冷缝产生，使用塔吊吊砼进行浇筑。
6、为防止大雨的突然降临，已经准备好防雨的彩条布。
十、大体积砼施工注意事项
1、为保证施工顺利进行，不出现质量事故，施工前应做周密计划，统一协调，使施工有条不紊地进行。
2、砼浇筑应使中部的砼略高于四周边缘的砼，以便使振捣产生的泌水向四周排出，减少表面产生的浮浆。
3、浇筑期间，各工种都要设专人加强对钢筋、模板和预埋插筋的看管，防止变形或移位。
4、在浇筑前，注意检查砖胎膜周边的回填是否密实，防止出现因回填不实砼挤压垮砖胎膜现象。
5、为避免浇筑时出现冷缝，要求施工队派专人看管流在远处的砼，以便在初凝前及时浇筑上层砼。
十一、大体积砼质量保证措施
1、混凝土所用的水泥,水,骨料,外加剂等必须符合规范及有关规定,检查出厂合格证或实验报告是否符合质量要求。
2、混凝土的配合比，原材料计量，搅拌，养护，必须符合施工规范规定。
3、混凝土强度的试块，取样，制作，养护和实验要符合《混凝土强度检验评定标准》的规定。
4、混凝土应振捣密实；不得有蜂窝，孔洞，露筋，缝隙，夹渣等缺陷。
5、控制混凝土入模温度，加掺合料和外加剂，减少水泥用量，降低水化热，减少水化热总量。
6、混凝土浇筑时，振捣要密实，以减少收缩量，提高混凝土抗裂强度。并注意对板面进行抹压，可在混凝土初凝后，终凝前，进行二次抹压，以提高混凝土抗拉强度，减少收缩量。
7、拌制混凝土所用材料的品种、规格和用量，每工作班检查不少于两次。每盘混凝土各组成材料计量结果必需控制在允许范围内。
8、对运进现场的砼塌落度进行随机抽查，大体积砼抽查车辆不少于6辆，塌落度测定值不少于6组。
十二、确保工程质量的技术组织措施
1、保证项目：
1.1混凝土所用的水泥,水,骨料,外加剂等必须符合规范及有关规定,检查出厂合格证或实验报告是否符合质量要求。
1.2混凝土的配合比，原材料计量，搅拌，养护和施工缝处理，必须符合施工规范规定。
1.3混凝土强度的试块，取样，制作，养护和实验要符合《混凝土强度检验评定标准》（GBJ107-87）的规定。
2．保证砼工程在夏季施工的质量措施：
2.1为保证混凝土不开裂，菏泽鲁商凤凰城3#、5#、6#楼采用补偿收缩混凝土，确保限制膨胀率达到设计要求。
2.2在搅拌时，搅拌水采用合格的地下凉水。
2.3混凝土温度控制：根据混凝土温度应力和收缩应力的分析，必须严格控制各项温度指标在允许范围内，才不使混凝土产生裂缝。
2.4混凝土入模温度：在保证混凝土等级的前提下，掺加适量的一级粉煤灰，减少水泥用量，降低水灰比，减少水化热。根据GB50208中要求，掺加粉煤灰或矿粉，最小水泥用量为300kg/m3。选用级配良好的骨料，严格控制砂石含泥量，降低水灰比。控制混凝土入模温度20—30度之间。
2.5其它预控措施：混凝土浇筑时，振捣要密实，以减少收缩量，提高混凝土抗裂强度。并注意对板面进行抹压，可在混凝土初凝后，终凝前，进行二次抹压，以提高混凝土抗拉强度，减少收缩量。混凝土浇筑后，应及时进行喷水养护或用潮湿材料覆盖，认真养护，防止凉风吹裂。
3、组织措施：
基础大体积浇筑质量是建筑质量控制的重点，项目部全力投入，组织好这场攻关战：
3.1、项目经理主要负责与政府相关部门的关系对接，例如与建工处、质监站、安监站、环保局、执法大队、城管等部门，防止出现因这块关系的处理不当发生中途停止浇筑的现象。
3.2、生产经理与技术总工：负责与搅拌站的联系调度，以及现场交底、水电配合安排、人员机械组织到位等工作。
3.3、材料主管：负责各保温材料购买及砼的供应、现场登记、抽查砼量等工作。
3.4、设备主管：负责检查接通水电照明，检查塔吊、振动棒运转以及组织汽车泵进场。
3.5、质检员：现场值班，负责传递信息和执行指令，监督现场浇筑质量以及后期温度测量等工作。
3.6、试验员：抽查砼塌落度、以及做试块。
第六章 安全文明施工
一、安全保证措施
1.1施工人员进入现场，项目部进行安全教育，组织学习各项安全管理规定。
1.2对各种进场人员，经常进行安全教育，宣讲现场安全常识和规章制度，并对各班组进行安全书面交底。
1.3现场设置一定数量的安全标语和各项安全管理规定。
1.4施工过程，每个分部分项工程、每道工序的每个环节都必须严格贯彻执行各项安全管理规定，实行安全岗位责任制。
1.5施工现场设置安全生产宣传标语，在主要施工部位、作业点、危险区、主要通道口挂有安全警示牌，设置安全防护通道。
1.6施工用地范围设置明显标志，非施工人员不准进入施工现场。
1.7切实抓好四不放过，即麻痹思想不放过，事故苗子不放过，安全漏洞不放过，违章作业不放过，定期进行安全措施落实执行情况的检查，一经发现事故隐患，及时加以纠正和制止，杜绝事故发生。
1.8施工人员进入施工现场，必须准确严格使用个人劳动保护用品，不戴安全帽不准上班，不带安全带不准登高作业，严禁酒后上班，特殊工种严禁无证上岗。
1.9各种机械设备装好接地接零保护及防护设施（防护罩等），定人定期检查，非专职人员不得随意开机和使用，开机使用时一定要集中精力，停止使用时配电箱加锁并切断电源。
1.10现场施工临时用电，必须由工地专职电工持证上岗安装，配电线路架空及埋地敷设，不得私拉乱接。配电箱按规范做保护接零和接地。
1.11夜间施工作业，现场必须配备足够的照明光源，以保证夜间作业的施工安全。
1.13混凝土工程安全规程
1.13.1使用振动机前应检查电源电压、漏电开关、保护电源线路是否良好，电源线上不得有接头,振动机移动时，不能硬拉电线，更不能在钢筋及其它锐利物上拖拉，防止割破拉断电线，而造成触电伤亡事故。
1.13.2菏泽鲁商凤凰城3#、5#、6#楼商品混凝土利用商品混凝土搅拌站送料，在浇捣混凝土时地面运输车进出频繁，应由专人负责指挥车辆进出，做到井然有序。
1.13.3泵送混凝土作业过程中，软管末端出口与浇筑面应保持一定距离，防止埋入混凝土内，造成管内瞬时压力增高，引起爆管伤人。
1.13.4泵车应避免经常处于高压下工作，泵车停歇后再启动时，要注意表压是否正常，预防堵管和爆管。
1.13.5拆除管道接头时，应先进行多次反抽，卸除管道内混凝土压力，以防混凝土喷出伤人。
1.13.6清管时，管端应设安全挡板，严禁在前方站人，以防喷射伤人。
1.13.7清洗管道可用压力水冲洗.
1.13.8混凝土浇筑前，应对振动器进行试运转，振动器操作人员应穿胶靴、戴绝缘手套；振动器不能挂在钢筋上，湿手不能接触电源开关。
二、文明施工保证措施
1、泵车周围及施工现场废弃砂浆和砼必须及时清理干净，做到工完料清。
2、混凝土运输每次出场前应清洗下料斗、车轮，车辆出场前应清扫车厢。
3、在大门出入口定时派专人对路面进行清扫,以保证不污染道路，同时派专人对施工道路进行清扫，维护现场的清洁卫生。

附： 1、底板混凝土浇筑方向示意图
2、筏板测温布置示意图
3、测温记录表
4、降水井分布图
5、钢筋马凳布置图

附图1：

附图2：

鲁商凤凰城3#楼基础底板混凝土测温记录表
鲁JJ—050
工程名称
菏泽鲁商凤凰城3#、5#、6#楼
施工单位
山西建工（集团）总公司
测温部位
基础
测温方式
温度计
养护方法
蓄水养护
测温时间
大气
温度(℃)
入模温度(℃)
孔号
各测温孔温度
(℃)
t中-t上(℃)
t中-t下(℃)
t气-t上(℃)
内外最大温差记录(℃)
裂缝宽度(mm)
月
日
时

上

中

下

上

中

下

上

中

下

上

中

下

上

中

下

上

中

下

上

中

下

上

中

下

审核意见
砼测温点布置正确，测温措施控制严格，经测温计算各项数据符合设计及规范要求。
施工单位
山西建工（集团）总公司
项目（专业）技术负责人
专业工长
测温员

注：1、本表由施工单位填写并保存。
2、附测温点布置图，t气表示大气温度。
山东省建设工程质量监督总站监制

降水井上口采用钢板封口

山西建筑工程（集团）总公司 - 33 -
