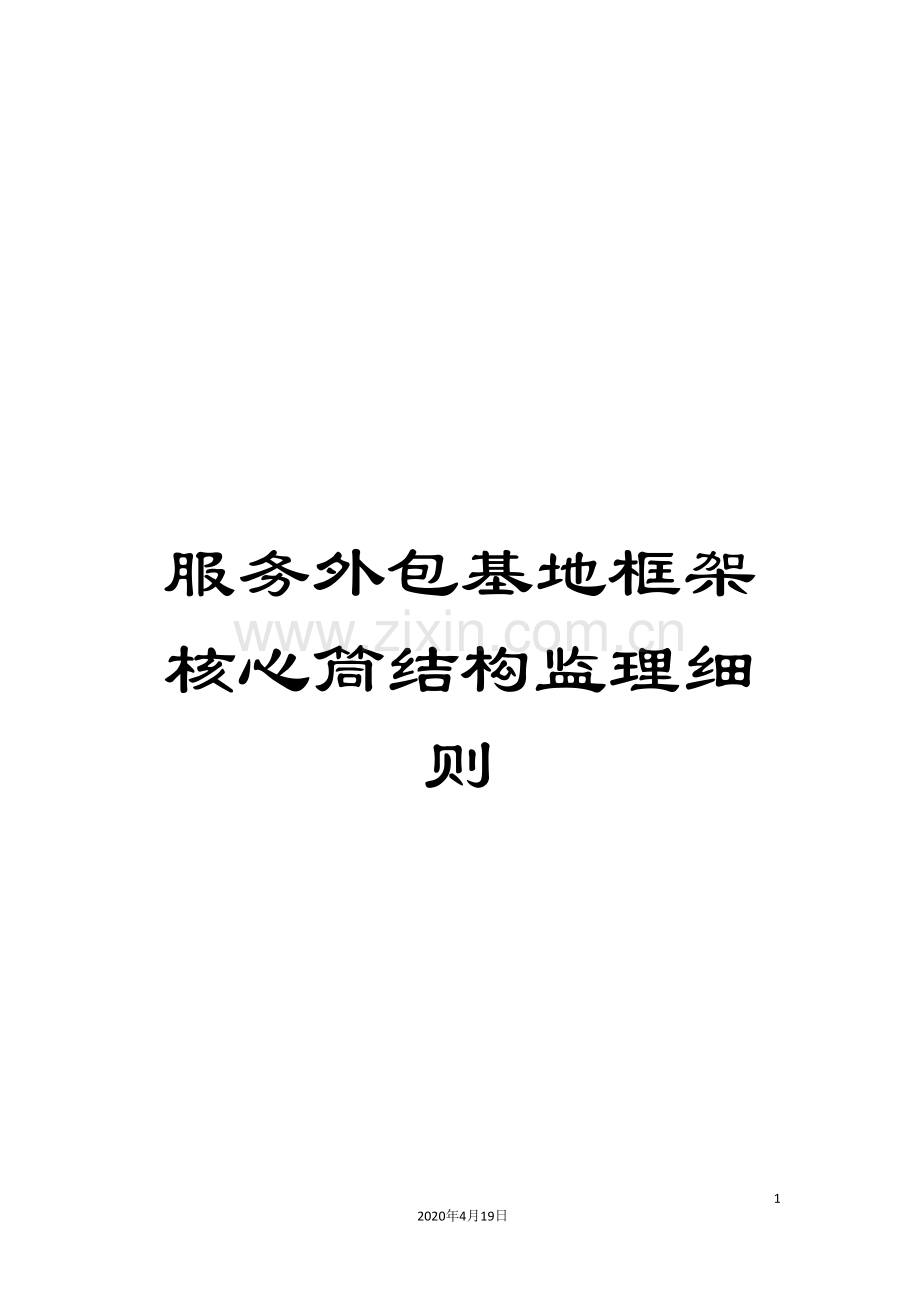

服务外包基地框架核心筒结构监理细则

18
2020年4月19日
文档仅供参考

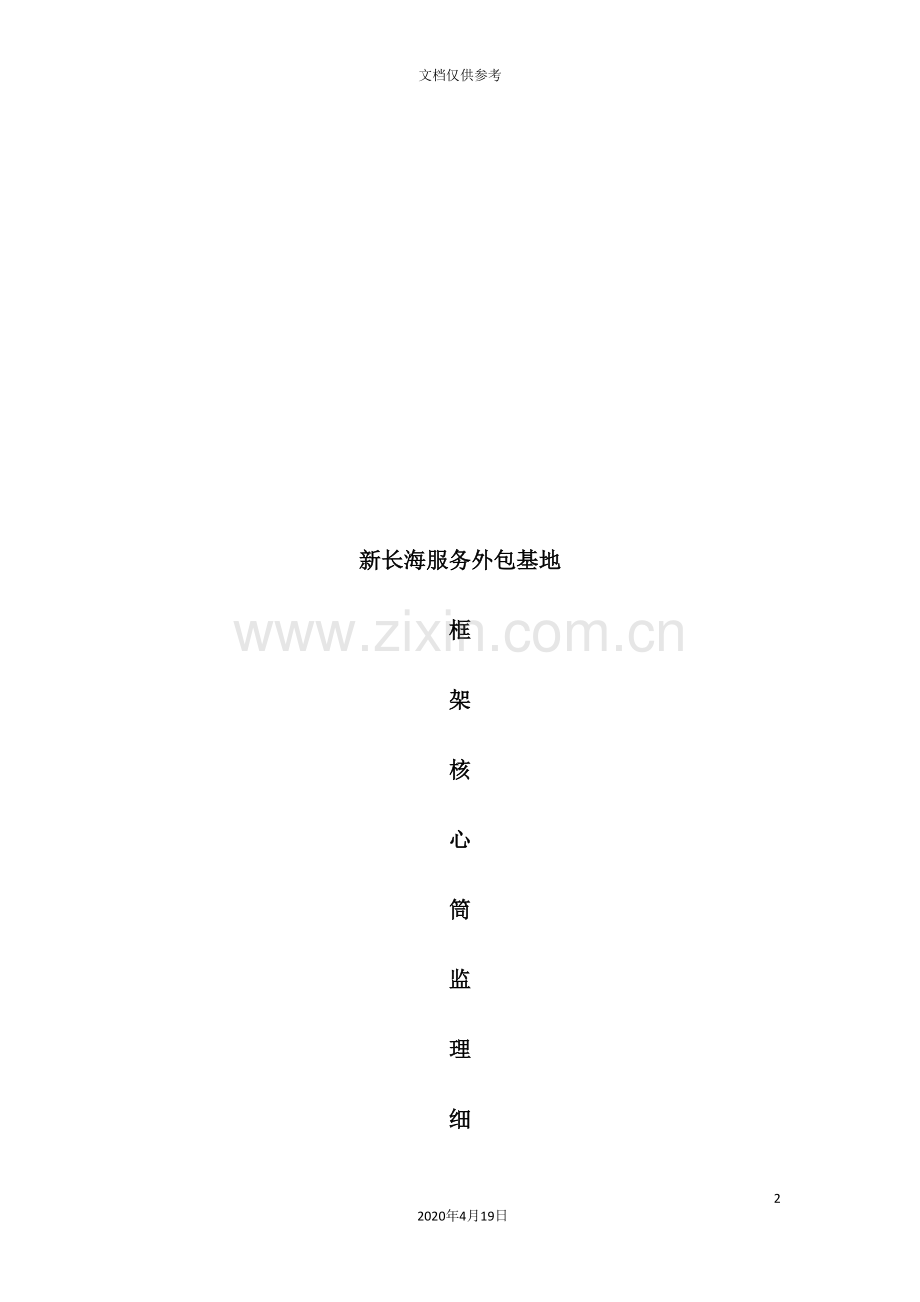

新长海服务外包基地
框
架
核
心
筒
监
理
细
则

编制:
审核:
湖南建科项目管理有限公司
二0一二年三月
                                                 核心筒监理细则
       1 、 原材料质量监控
      高强螺栓、焊丝、焊条、涂料、焊剂等辅料也应符合相关规范标准的要求。原辅材料的好坏对工程的结构安全关系重大,使用前,应对其质量进行以下监控:
        (1)钢板、钢管。检查生产厂家出具的质量证明书和检验报告。外观损伤及几何尺寸实测。抽样进行化验、强度试验、弯曲试验。厚30mm以上原板应进行探伤和工艺性能评定。
        (2)高强螺栓连接件。检查质保书、合格证、外观(包括裂纹等缺陷)及几何尺寸实测。抽样进行化验、强度试验、扭矩实验、硬度试验。
        (3)焊丝、焊条。检查质保书、合格证、生产日期、外观、型号规格。首次使用的应进行工艺评定试验。
        (4)涂料。检查质保书、外观生产日期、型号、工艺性能试验。初次使用的分承包方应提供权威部门鉴定报告。
        (5)焊剂。检查质保书、湿度。
        (6)气体。检查质保书、纯度。
        (7)如果钢材供应品种不能满足设计要求,先向业主和设计单位提出申请,并与设计单位共同研究,确定代用材料的有关规格、品种等,代用钢材的化学成分及机械性能应与设计基本一致,并按以上要求进行试验。
        (8)原辅材料经检验合格后,方可入库使用,否则不得使用。
2、进场构件的质量监控
        (1)构件进场应按现场吊装的需要,分批配套进场,先安装的先进场。每批进场构件的编号及数量应按材料计划表核实。
        (2)构件验收分两步进行,第一步由驻厂监理和代表检验,存在的问题应在工厂整改合格后方可发运。第二步构件运抵现场后由现场监理及专职质检员组织验收。如发现缺少或损坏,质量不合格者,应在发运清单上注明,双方经办人在交接清单上签字认可,并将验收情况通知生产厂家和安装现场施工负责人。
        (3)现场验收要点:
        1)检查构件和配套件的出厂合格证、材料证明和材料的复试报告、焊缝无损检测报告、焊接工艺评定、施工试验报告以及同批交验的施工技术资料。
        2)检查进场构件的外观质量、构件的挠曲变形、节点板表面损坏与变形、焊缝外观质量、构件表面锈蚀、有摩擦面要求的表面喷砂质量。
        3)检查构件的几何尺寸,特别是两端铣平时构件长度(应将焊接收缩与变形量计入构件的长度内),以及平面度、垂直度;检查安装焊缝坡口的表面状况和尺寸精度、构件连接处的截面几何尺寸、孔径大小及位置、栓钉数量及位置等。
        4)在检查构件外形尺寸、构件上的节点板、螺栓孔等位置时,应以构件的中心线为基准进行,不得以构件的棱边侧面为基准线进行检查,否则可能导致误差。
3、型钢混凝土组合结构特点
型钢混凝土组合结构是指在混凝土内配置了型钢和普通钢筋的结构,本工程钢骨柱采用了十字钢骨和箱型钢骨两种;钢骨梁有单钢骨和双钢骨两种,并与体外预应力配套使用,达到了降低梁高的目的。钢管混凝土结构是在型钢柱(箱型柱和钢管柱)内灌注自密实免振捣混凝土;劲性钢筋混凝土结构是在表面布满90mm长剪力钉的型钢结构的外面包裹一层钢筋混凝土外壳。这种结构具有钢结构和混凝土结构的双重优点:
a型钢不受含钢率限制,刚度大,承载能力高。
b型钢构件截面积小,在结构承载力允许的条件下能够增加使用面积和层高,其经济效益可观。
c型钢砼柱结构的延展性高,具有优良的抗震性能。
d型钢砼柱结构耐久性和耐火性能优良。
e不必等待柱芯混凝土达到一定强度就可继续安装上一个层次的钢结构构件,有效地缩短了建设工程的工期。
f钢筋安装工程在钢构件施工完毕后进行,钢筋密集、钢构件表面布满剪力钉,钢筋安装非常困难。
g竖向结构模板安装要避免碰撞已经施工完毕的密集的型钢梁,钢柱部位无法设置对拉螺栓,模板设计要全面考虑。
h竖向结构模板与型钢柱间仅有150mm空隙,且钢筋和栓钉非常密集,模板上口分布有型钢梁,对混凝土的施工提出更高的要求。
4、工艺流程控制要点
绑扎底板钢筋、安装钢柱柱脚埋件→浇筑底板混凝土→安装型钢柱→柱脚灌浆→安装型钢梁→浇筑柱芯混凝土→安装墙、柱钢筋→安装墙、柱模板→浇筑竖向结构混凝土→拆除竖向结构模板→安装水平结构模板→安装梁、板钢筋→浇筑梁、板混凝土→······→安装型钢柱→安装型钢梁

5、材料准备控制措施
(1)柱脚无收缩灌浆料
第一节钢柱与底板间设计有50mm缝隙,用无收缩灌浆料填充,要求此种灌浆料的流动性相当高,扩展度不小于500mm。
(2)高强自密实微膨胀低收缩混凝土
钢管混凝土及箱型钢骨内部需要浇筑自密实免振捣混凝土,要求水胶比 0.26、水灰比 0.33、 砂率 0.4%,严格控制混凝土扩展度≥500mm,坍落度为220-240mm。柱内衬板构造是否影响混凝土自密实、高抛混凝土是否产生离析、如何改进自密实混凝土的工作性能,是保证施工质量的关键问题,混凝土配比时原材料要求严格:
水泥:选用北京市建委备案的知名品牌42.5R普通硅酸盐早强水泥。
砂:质地坚硬、级配良好的B类低碱活性天然Ⅱ区中砂。含泥量不大于1%、细度模数:2.5～3.2。
石子:5～20mm的低碱自然连续级配的机碎石。含泥量不大于1%,针状和片状颗粒含量不大于15%。很好的和易性、较少的用水量以及较高的抗压强度,能减少混凝土的收缩。
混凝土掺和料和外加剂:绿色环保型的、无污染、无毒害、无氨类等并经权威检测机构检测的、由北京市建委备案的生产厂家生产的优质产品。
I级粉煤灰:颗粒活性高、降低混凝土碱含量、降低水化热、减缓混凝土强度增长和抗腐蚀性。
外加剂:JSP-V复合外加剂,可大幅度改进混凝土拌和物的工作性,增加扩展度,减小扩展度损失。
c型钢钢骨采用Q345b,钢柱截面:500×250×14×20mm、500×250×22×25mm;钢梁截面:200×250×14×20mm、250×250×14×20mm。钢筋采用HRB400。

6、钢骨柱施工控制措施
(1)安装钢柱柱脚埋件控制
1)钢结构的基础预埋工程非常关键,它影响第一节钢柱的安装精度乃至关系到整个工程钢结构的安装质量。
2)预埋件的定位安装控制
在地梁模板支设完后,校正并加固牢固,检查合格后,安装柱脚埋件,并在四个方向加固,利用1000mm高程控制线控制埋件的高度。浇筑混凝土时,拉通线控制,专人在纵横两个方向用经纬仪看护,以避免位移。同时安放调节螺母,用于调节钢柱埋件的标高。
3)预埋件的保护控制
埋件调整验收后,在螺栓丝头部位上涂黄油并包上油纸保护。在浇筑地梁混凝土前再次复核,确认其位置及标高准确、固定牢固后方可进行浇灌工序。
在后续施工时对地脚螺栓采取严格的保护措施,严禁碰撞和损坏;在钢柱安装前要将螺纹清理干净,对已损伤的螺牙要进行修复。
(2)安装第一节钢柱控制
第一节钢柱与柱脚埋件采用地脚螺栓进行连接。首先将底部的地脚螺栓调平,并点焊牢固,然后安装钢骨柱,紧固上部垫板及地脚螺栓,从纵横两个方向用经纬仪校核钢柱垂直度,确保合格后,将上部垫板及地脚螺栓点焊牢固。
(3)柱脚灌浆料的施工控制
钢柱锚板与混凝土底板上坪间预留的50mm缝隙用C60无收缩灌浆料填充。灌浆料采用现场人工搅拌,严格按照产品说明的加水量进行计量。
高强无收缩灌浆料浇筑时,从一侧灌浆,至另一侧溢出并明显高于锚板下表面为止,严禁从两个以上方向轮流浇筑。灌浆料无须振捣,且开始灌浆后必须连续进行,不能间断。并尽可能的缩短灌浆时间。灌浆完毕后,要覆盖塑料薄膜;灌浆料强度达到20MPa以后方可拆除模板;养护时间不得小于14d。
(4)柱芯混凝土的施工控制
1)钢结构焊接、钢柱下灌浆料浇筑完毕并经监理单位验收合格后劲性柱芯混凝土的浇筑施工。混凝土浇筑采用定型混凝土下料斗借助塔吊进行浇筑。免振混凝土的初凝时间为10h,终凝时间16h,扩展度≥500mm。
2)将混凝土下料斗平稳的安放在所需浇筑钢柱上方预先开好的浇筑洞内,由施工人员扶稳下料斗,必要时可将下料斗安放用钢筋焊制的专用架子上,等待浇筑混凝土。
3)将混凝土浇筑布料斗的斗内装好混凝土,用塔吊慢慢的将布料斗吊至待浇筑钢柱的上方,由信号工指挥塔吊,将布料斗慢慢放下到已经放置好的混凝土下料斗上方的适宜高度处,待布料斗平稳后,由施工人员将布料斗的制动闸门打开,使混凝土流入下料斗后进入钢柱柱芯内,根据下料斗内混凝土流动的速度和斗内混凝土的高度,及时开放制动闸门,浇筑混凝土。
4)当布料斗内混凝土浇筑完毕后,由塔吊慢慢将布料斗吊离浇筑区,在混凝土罐车出料口处重新装好混凝土,准备继续浇筑。
5)混凝土连续浇筑至钢柱柱芯上口处,且钢柱上方预留的排气孔有混凝土流出为止,并将柱顶混凝土抹平。
6)浇筑同一钢柱柱芯混凝土时,覆盖下一层混凝土的时间不得超过混凝土初凝时间。
7)派专人对已浇筑至柱顶标高的柱芯混凝土进行观察,当浇筑后的混凝土有坍落时,要在混凝土初凝时间内,及时将混凝土补浇至柱顶标高,确保钢柱柱芯内填充满混凝土,达到设计及规范的要求。

(5)钢筋施工控制
型钢柱柱芯混凝土浇筑完毕后进行竖向结构钢筋的施工。柱主筋为Φ20-Φ28钢筋,采用直螺纹连接。水平方向设有多肢箍筋组成的箍筋组及拉钩。
1)柱主筋的施工
主筋的安装与普通钢筋工程基本相同,但在上部或下部遇有钢梁时,需要提前进行深化设计,柱主筋尽可能躲开钢梁,躲不开的应从钢梁预留孔中穿过。
2)柱箍筋的施工
箍筋是劲性钢筋混凝土结构中对混凝土起约束作用的重要钢筋构件,必须保证其完全闭合,并与主筋牢固连接。本工程劲性钢筋混凝土结构柱箍筋的施工难度较大,须与主筋安装穿插进行。
柱箍筋由矩形箍筋、八边形箍筋、和拉条组成,大部分箍筋均设计为Φ16钢筋,硬度大,可调性差。钢筋加工时严格控制下料长度和弯折角度,保证成品箍筋安装顺利。
且安装时不能象普通混凝土结构柱子一样从顶部顺序下放,必须将箍筋开口部位打开,在没有连接主筋之前将箍筋从型钢柱柱身向下套。
向下套箍筋时要注意不要将箍筋开口过大,严禁将箍筋完成死弯,以免就位后不能会恢复原状,影响模板安装。注意保护主筋连接丝头,一旦破坏将无法修复。
(6)柱模板施工控制
本工程型钢混凝土柱全部配制木模板。在钢筋安装完毕,机电专业预留预埋完成,并经监理单位验收合格同意隐蔽后安装竖向结构模板,型钢混凝土结构模板施工与普通钢筋混凝土结构模板施工基本相同,但要注意以下几点:
1)配板尺寸:竖向结构模板安装时,上部的型钢梁已经安装完毕,配板时要注意钢梁间隙的大小能否满足大模板吊装的需要,如若配板尺寸过大将无法进行模板的吊装,影响施工整体进度。本工程采用四片木模板组拼,方便快捷。
2)对拉螺栓:模板设计时在型钢柱柱身部位不能设置对拉螺栓,因此,模板柱箍应该有足够的强度和刚度,最好采用型钢柱箍,以满足计算需要。
3)模板配制高度以能够满足层高要求即可,不要过高,否则将与柱顶部的型钢梁发生冲突;配制木模板,可拆改,增强模板施工的可调节性。
(7)柱混凝土施工控制
1) 普通钢骨柱(+字柱)
a工艺流程
浇筑层段施工缝的清理 → 有关部门验收(土建、水电)→ 施工缝提前浇水湿润 → 混凝土输送泵试运行 → 铺设50mm的水泥砂浆(其配合比与混凝土的砂浆成分相同)→ 分层浇筑混凝土 → 分层量取高度 → 分层振捣 → 柱上口混凝土标高检查 → 清除混凝土表面浮浆 → 拆模→养护→ 成品保护。
b浇筑方法
柱混凝土采用混凝土输送泵浇筑,塔吊配合。
现场设置洗泵沉淀池,收集在试运行混凝土泵及混凝土浇筑完后洗泵管的水。
柱混凝土浇筑前,先浇筑50mm厚的水泥砂浆,其配合比与混凝土的砂浆成分相同,并用铁锹入模。以避免烂根现象。
柱混凝土浇筑时应分层浇筑,分层厚度不大于400mm。
由于地下二层、地下一层墙体与柱的高度为5.5米、5米,柱混凝土采用分层浇筑法施工,分层高度不大于400mm,同时在混凝土浇注过程中,要加溜槽,混凝土下落高度控制在2米以下,保证混凝土在浇筑过程中不出现离析现象。
布料杆软管出口离模板内侧面不应小于50mm,且不得向模板内侧面直冲布料,也不得直冲钢筋骨架;混凝土下料点分散布置,间距控制在2米左右。
混凝土的振捣间距为450mm,振捣时间以混凝土表面出现浮浆,不再下沉为止,时间宜为20秒左右。
振捣棒不得触及模板钢筋预埋管件;浇筑时,应设专人看护模板、钢筋有无位移、变形,发现问题及时处理。
混凝土的标高控制以投测到墙体钢筋上的标高线为依据。
待浇筑完毕后,对墙上口甩出的钢筋加以整理。
混凝土的振捣
振捣棒应快插慢拔,插点要均匀排列,逐点移动,点的间距控制在450mm为宜,独立柱应在柱四角进行插棒振捣,如图:

振捣棒插入混凝土的深度以进入下一层混凝土50mm为宜,做到快插慢拔,振捣密实。如图:
混凝土的浇筑高度大于2米时,下料处必须加溜槽,保证混凝土在浇筑过程中不出现离析现象。
在柱混凝土浇注前,现场预备铁槽,将同配合比砂浆放入槽内,然后用铁锹将砂浆均匀溜入柱模内,随铺随浇筑混凝土,砂浆的厚度以5cm为宜。
2)箱型钢骨柱
从6层开始,局部梁为双钢骨,钢骨柱截面改为箱型500×500×20;箱型柱内浇筑免振微膨胀混凝土。由于6层是从+字柱改为箱型柱,过渡节处没设底封板,故整个6层箱型柱体内外均浇筑免振微膨胀混凝土。以后向上各层均在箱型柱内浇筑免振微膨胀混凝土,各部位混凝土强度等级均与原设计相同;柱外浇筑普通混凝土,如下图:

7、焊接质量监控
        (1)工程现场钢结构安装采用两种焊接方式工电弧焊;二氧化碳气体保护焊。
        (2)焊前应用气焊或特制烤枪对坡口及其两侧各100mm范围内的母材均匀加热,并用表面测温计量温度,防止不符合要求或表面局部氧化。
        (3)第一层的焊道应封住坡口内母材与垫板之连接处,然后逐层累焊至填满坡口。每道焊缝焊完后,都必须清除焊渣及飞溅物,出现焊接缺陷应及时磨去并修补。每道焊接层间温度应控制在120—150°C之间,温度太低时应重新预热,太高时应暂停焊接。焊接时不得在坡口外的母材上打火引弧。
        (4)板厚超过80mm时,应进行后热处理。后热温度200～300°C,后热时间lh／每25mm板厚。后热处理应于焊后立即进行。
        (5)设计要求全焊透的一、二级焊缝应采用超声波进行内部缺陷的检验。超声波探伤不能对缺陷作出判断时,应采用射线探伤,其内部缺陷分级及探伤方法应符合现行国家标准(GB 11345)<钢焊缝手工超声波探伤方法和探伤结果分级法>或(GB 3323)<钢熔化焊对接接头射线照相和质量分级>的规定。
7栓钉焊接质量控制
        (1)焊枪的夹头与焊钉要配套,以便焊钉能顺利插入。焊钉、焊枪的轴线要尽量与工件表面保持垂直。栓钉在引弧后,先熔穿具有一定厚度的薄钢板,然后再施工与工件熔成一体的穿透栓钉焊。
        (2)在焊枪完成引弧、提升、下压的过程中要保持焊枪静止,待焊接完成,焊缝冷却后,再轻提焊枪。
        (3)在施工工艺参数不变的情况下,每班前取2个焊好的栓钉进行外观和锤击检查,合格后方可大范围施工。
        (4)焊接良好的栓钉应满足以下要求:成型焊肉四周360°的根部高度大于lmm,宽度大于0．5mm,表面光洁;栓钉高度差小于±2mm,没有可见咬和裂纹等焊接缺陷。外观不合格者打掉重焊或补焊。在有缺陷一侧作打弯检查。
        (5)弯曲检查是现场主要的检查方法。用锤击栓钉使其弯曲,偏离母材方向30°。敲击目标是焊肉不足的栓钉或经锤击发出间隙的栓钉。如被检栓钉未出现裂纹和断裂即为合格。不合格栓钉一律打掉重焊或补焊。
