电子秤来由及原理演示幻灯片.ppt

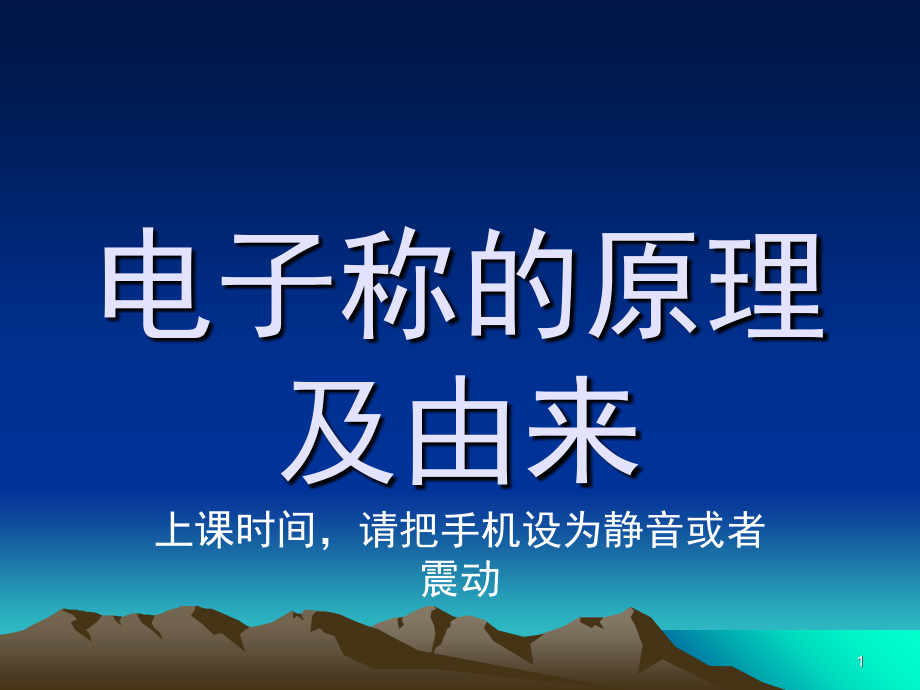

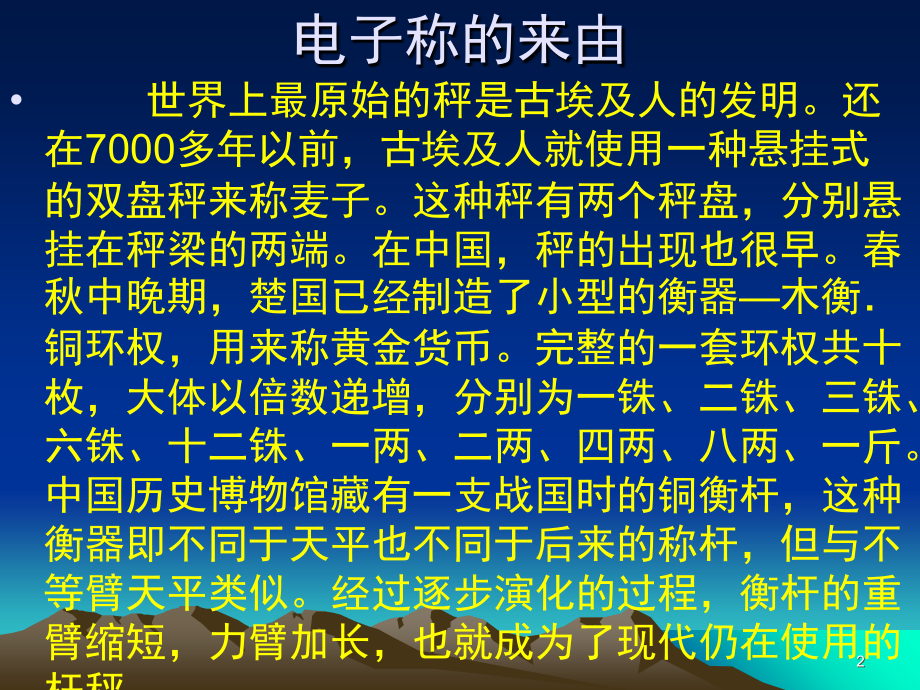

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电子称的原理,及由来,上课时间，请把手机设为静音或者震动,1,电子称的来由,世界上最原始的秤是古埃及人的发明。还在,7000,多年以前，古埃及人就使用一种悬挂式的双盘秤来称麦子。这种秤有两个秤盘，分别悬挂在秤梁的两端。在中国，秤的出现也很早。春秋中晚期，楚国已经制造了小型的衡器,木衡铜环权，用来称黄金货币。完整的一套环权共十枚，大体以倍数递增，分别为一铢、二铢、三铢、六铢、十二铢、一两、二两、四两、八两、一斤。中国历史博物馆藏有一支战国时的铜衡杆，这种衡器即不同于天平也不同于后来的称杆，但与不等臂天平类似。经过逐步演化的过程，衡杆的重臂缩短，力臂加长，也就成为了现代仍在使用的杆秤。,杆秤在耶稣诞生前由游牧部传入了西方，被命名为罗马秤。在许多拉丁语作家的著作中都有关于这种秤的记载。罗马秤两臂不等，称物端的秤臂较短，且长度固定不变。在称量重物时，移动秤杆另一端的秤锤（这样就改变了该端秤臂的长度），直到秤杆达到水平状态时为止。使用这种秤可以称量比秤锤重得多的物体。,2,1670,年，法国著名的数学家、物理学家和机械设计师吉尔佩尔索纳德洛百瓦尔（,GillesPersonnedeRoberval,，,16021675,）于,1670,年将他发明的案秤报送巴黎科学院。这是一种等臂双盘案秤（又名磅秤）。秤盘装在秤梁两端，下面装有刚性导杆，可在称座上相应的导孔内上下上下移动。这样，当秤梁绕轴摆动时，在导杆作用下，秤盘可做上下移动，但其水平状态保持不变。这种秤是的。直到现在，洛百瓦尔案秤仍然是世界上使用最为普遍的商业秤。,秤的种类,秤的种类有很多，可分为针秤、勾秤、厘戥、分金戥、盘秤等等。针秤通常有勾，用来勾东西，它之所以叫针秤是因为秤上有一指针来作为平衡指标，若当砣与所秤的东西平衡时，指针就会指正中间，故得其名。,目前秤根据人们的要求和需要分的很详细，基本可分为机械秤和电子秤。,3,电子秤,的分类,1,、按原理分：电子秤机械秤 机械电子结合秤,2,、按功能分：计数秤计价秤 计重秤,3,、按用途分：工业秤商业秤 特种秤,4,、按放置位置分类：桌面秤 指全称量在,30Kg,以下的电子秤台秤：指全称量在,30-300Kg,以内的电子秤地磅：指全称量在,300Kg,以上的电子秤,5,、按精确度分类：,I,级：特种天平 精密度,1/10,万 基准衡器,II,级：高精度天平,1/1,万精密度,1/10,万 精密衡器,III,级：中精度天平,1/1000,精密度,1/1,万 工业,.,商业衡器,IV,级：普通秤,1/100,精密度,1/1000,粗衡器,4,杆秤,5,杆秤的原理,6,7,天平,8,9,天平的结构,10,台案,11,台案结构,12,计数秤,13,计数秤顾名思义就是一种具有计数功能的电子秤。这种电子秤可以测算出重物的数量，多用于零件制造厂、食品加工厂等。,计数秤除了具有普通计重秤所具备的功能外，还能够利用其计数功能快速简便地进行计数，具有传统计重秤无法比拟的优势,计数秤广泛应用于电子、塑胶、五金、化工、食品、烟草、制药、科研、饲料、石油、纺织、电力、环保、水处理、五金机械及自动化生产线等领域。,14,汽车地磅基础结构图,汽车衡标准配置主要由承重传力机构,(,秤体,),、高精度,称重传感器,、,称重显示仪表,三大主件组成，由此即可完成汽车衡基本的称重功能，也可根据不同用户的要求，选配打印机、大屏幕显示器、电脑管理系统以完成更高层次的数据管理及传输的需要。,15,汽车传感器基础结构图,16,汽车衡也被称为,地磅,，是厂矿、商家等用于大宗货物计量的主要称重设备。在二十世纪,80,年代之前常见的汽车衡也称作机械地磅。二十世纪,80,年代中期，随着高精度,称重传感器,技术的日趋成熟，机械式地磅逐渐被精度高、稳定性好、操作方便的,电子汽车衡,所取代，适用于煤矿、冶金、水泥、饲料、化工、港口、电厂等各行业。,汽车衡按秤体结构可分为：,u,型钢汽车衡、槽钢汽车衡、工字钢汽车衡、,钢筋混凝土,汽车衡；按传感器可分为数字式汽车衡、模拟式汽车衡、全,电子汽车衡,；汽车衡俗称,地磅,。他们的基本配置是一样的。都需要传感器、,接线盒,、打印机、,称重仪表,，现如今的汽车衡可以配上电脑和,称重软件,。汽车衡英文为：,truck scale,，所以在行业内就有：,scs,系列之称，常用规格有：宽,33.4,长有,624,，称重范围,30T200T,有的厂家可以生产到,250T,汽车衡标准配置主要由承重传力机构,(,秤体,),、高精度,称重传感器,、,称重显示仪表,三大主件组成，由此即可完成汽车衡基本的称重功能，也可根据不同用户的要求，选配打印机、大屏幕显示器、电脑管理系统以完成更高层次的数据管理及传输的需要。,17,汽车衡常见作弊行为,1,、车辆不完全上磅,:,车辆在过磅时前后轮不完全上磅，由于司磅员在室内，视野受到限制不能及时发现车辆是否完全上磅计量，这在产品销售出库时将严重影响过磅的准确性。,2,、车辆交换车牌,:,车队中的二个或多个车辆交换车牌号，大车与小车,重车与轻车在称过皮重后交换车牌，小车用大车车牌拉货出厂，而大车空载驶离，在小车过磅计量时其皮重增加部分由承运货品重量补偿，造成公司丢失。,3,、远程遥控,:,车辆司机利用高科技的遥控器设备，在物料入库或产品出库过磅时运用遥控器改动正常的计量称重数据。由于遥控器体积小、重量轻，车辆司机只需在磅房附近将遥控器装在兜里按键，就可以改动称重结果，司磅员根本无法察觉。这种高科技作弊手段已经在相当一部分工业公司中被发现，如果不尽快处理，给公司造成的丢失难以估计。,4,、利用车牌二次保存,:,车辆司机与司磅人员串通空倒空，车辆上磅司磅员正常计量后，司机细微移动车辆，司磅员利用计量称重数据的改变从头输入一个新的车牌号进行保存，虚拟物料入库；这种状况对公司的影响极为恶劣。,18,计价秤,19,计价秤，又可以称作,电子计价秤,是采用高精度,称重传感器,和八位单片微处理机，具备迅速称重计价的功能，操作方便，性能稳定，采用防水键盘，密封性好，手感舒适，尤其适用于水产品的买卖计量。计价秤广泛应用于商业买卖和工业计量中。,计价秤是由普通的,计重秤,改进而来，除了具有计重秤的所有功能外，还具有计价功能，多用于超市、便利店、菜市场等场合，大大简化了商户们的收银结算工作。不仅可以实现计价还具备了打印功能，多用于大型超市、商场或者各种农贸市场水果摊，肉类蔬菜摊，水产海鲜摊，熟食品零售店，以及各大加工工厂，科教研究室等。,20,同志们！去市场买菜什么的可一定要去公平秤哪里称一下啊！现在的坏坏的小商贩又不少呢！,以下是质监局发布的电子称作弊作假的方法。可要注意了！,一、拉绳子（橡皮筋）作弊法,在电子秤台面板上吊接绳子或橡皮筋。称重时，将绳子或橡皮筋轻轻拉一下以增加部分重量。,二、遮字幕作弊法,1.,贴黑胶布法：贴黑胶布法：在电子秤的单价五位显示窗口的左边两位用黑胶布（卖水产品的或用鱼鳞遮盖）遮盖，能目视到的只剩三位显示窗口。在称重时，以输入的单价高于实际单价，此时的重量显示是正确的，单价显示窗口的三位数字也是对的，但小数点位置错误，结果是总金额增加了。,2.,遮字幕法：有的商贩故意将商品等物堆于电子秤的字幕屏前，使顾客看不清楚字幕上的单价，然后乱报重量和金额，如果不注意，便可被商家蒙骗。,21,三、开关作弊法,1.,将操作面板上的,“,置零,”,键改装为作弊开关。称重时，按下,“,置零,”,键，重量显示即虚增,10%,至,40%,左右。,2.,将,“,累计,”,键改装为作弊开关。称重时，按下累计键，重量显示即虚增,10%,至,40%,左右。,3.,在数字键或功能键的夹缝当中加装,1,个或两个暗作弊开关。称重时，按下夹缝当中的暗开关，重量显示即虚增,10%,以上，最大可虚增,60%,左右。,4.,底部加装,1,个或两个作弊开关。称重时，按下底部加装的开关，重量显示即虚增,10%,以上，最大可虚增,60%,左右。,5,在机内两侧加装磁性作弊开关。称重时，将一块小磁铁紧贴机壳外任何一侧，重量显示即虚增,20%,左右。,四、遥控作弊法,在机内加装遥控接收装置。称重时，距电子秤,12,米以内的任何方向，只要按下遥控发射器某一挡开关，重量显示即虚增,20%,至,40,。,22,五、芯片作弊法,开机同时按住数字键,“3”,或其他数字键，然后按数字键,“0”,。按一次,“0”,，放上物品，重量显示即虚增,10%,；连续按两次,“0”,或三次,“0”,，放上物品，重量显示即虚增,20%,或,30%,。,六、垫角作弊法,秤不放平则称不准，有商贩故意将桌子放斜，或用纸板垫高秤身一角。,七、连盘出售作弊法,商家有意不将秤盘放在秤上，待顾客购物时，按上单价数字后，再将放有商品的秤盘放在秤上计量，结果盘的重量也就成了商品的重量。,八、留底数作弊法,有些商贩在表示重量的数字中先储存一定的底数，消费者购物时，先储存的底数也就连同所购商品一并计算了价款。,23,九、冲击作弊法,空秤时将商品重重地丢进秤盘，冲击力使秤的重量数在一瞬间被人为加大，待顾客还未来得及细看时，商贩已将商品拿起，随即报出价款。,十、吸铁石作弊法,在电子秤的底部放置吸铁石，使电子秤字幕屏的价格改变。消费者一般从外观上无法识别电子秤是否被改装，但还是有办法认清作弊电子秤真面目。一般消费者都会有钥匙串、手镯等固定重量的随身物品，都可成为电子秤的,“,测谎仪,”,，将这些物品在标准电子秤上称量后，记住它们的重量，如果怀疑商场或酒店的电子秤有问题，将钥匙串等放上去称量，如果数据有变化，则说明其称量不准确。,“,这种办法简单易行，也很有效。,”,十一、电子秤电路改装作弊法,加装一个专门用于作弊的开关，该开关通常有两三个挡位，当开关位于其中一个挡位时，秤是准的，位于其它的挡位时秤就不准了，可用质监系统的标准砝码进行校验。,24,十二、更改系数作弊法,我们平时购物用电子秤称量结算都是以,“,公斤、千克,”,为单位，以,“xxx,元,/,公斤,”,标价进行结算。但是有些经营者却用市斤标价，即,3,元,/,斤，然后再换算成公斤进行结算，正确的做法是将电子秤的系数设置为,2,。但是个别不法经营者却将系数设置成大于,2,的数，如,2.2,、,2.3,等。比如你购买标价,3,元,/,斤的水果一公斤，正确的钱数应该是,6,元，如果将电子秤的系数设置成,2.2,，那么你就要付,6.6,元，多付了,0.6,元，如果是整数结算还容易发现和计算，不是整数结算我们就很难发现了。当你进行复称或者是用公平秤进行称量时，还是一公斤，经营者没有缺斤少两，你却多付了钱。,25,电子磅,26,精密电子秤,27,人体秤,28,29,30,31,脂肪秤,32,厨房秤,33,单点式传感器,34,单点式传感器,35,传感器,36,四点式传感器,37,传感器基础应用结构,38,传感器,39,传感器结构图,40,传感器工作原理,41,传感器应变片,42,应变片,43,应变片,44,应变片,45,应变片,46,应变片,47,48,电子秤工作示意图,电源,IC,芯片,49,常用重量单位,g,是 克,gramct,是 克拉,carat,或,karatlb,是 磅,poundoz,是 盎司,ouncegn,是 格令,grainozt,是 金衡盎司,ounce(s)troydwt,是 载重吨,discrete wavelet transformst,是英石,Stone,，短吨,、,净吨,，常和英镑一起的计重单位,st:lb,（和斤两的关系相同，也有,lb:oz,）,50,公斤、市斤,、两,、磅、盎司、克拉等常用重量单位换算表,（,公斤、市斤,、两是中国单位）,1,公斤,(kg)=2.2,磅,(lb)=1000,克,(g)=35.27,盎司,(oz)=2,市斤（斤）,=20,两,1,磅,(lb)=0.45,公斤,(kg)=450,克,(g)=16,盎司,(oz)1,盎司,(oz)=28.35,克,(g)=141.75,克拉,(ct)=437.5,格令,(gn),，,1,载重吨,(dwt)=1.55517g,1,英石,=6.35 kg,，,1,金衡盎,ozt=31.1034768g,注,:,格令,(gn),英美最小的重量单位,等于,64.8,毫克,原为小麦谷粒的平均重量,.,其中电子秤,(,无论是体重秤健康秤，还是口袋秤等,),都常用到盎司单位，这个就更复杂了。,51,秤体常用单位,人体秤,:,公斤,/,千克（,kg,）,、斤,、两,、磅,（,lb,）,、英石,（,st,）,脂肪秤,:,千克,kg,、,磅,lb,、英石,st,厨房秤,/,营养秤,:,千克,kg,、克,g,、,盎司,oz,、,磅,lb,、毫升,ml,（毫升是液体体积单位）,勺子秤,:,克,g,、,盎司,oz,手提秤,:,千克,kg,、,磅,lb,珠宝秤,:,克,g,、,克拉,ct,，,载重吨,dwt,、,格令,gn,52,人体秤常规功能,1,人体秤常用功能只有常规计重，计重范围,5,250kg,2,人体秤附加功能有蓝牙、,WIFI,、中英文语音,APP,上还有,BMI,功能,体质指数（,BMI,）,=,体重（,kg,）,身高,2,（,m,）,EX,：,70kg,（,1.751.75,）,=22.86,BMI,指数,（即身体质量指数，简称体质指数又称,体重,，英文为,Body Mass Index,，简称,BMI,），是用体重公斤数除以身高米数平方得出的数字，是目前国际上常用的衡量人体胖瘦程度以及是否健康的一个标准。主要用于,统计,用途，当我们需要比较及分析一个人的体重对于不同高度的人所带来的健康影响时，,BMI,值,是一个中立而可靠的,指标,。,53,脂肪秤常规功能,一、脂肪秤常用功能有常规的计重（计重范围,5,180kg,），还有脂肪、水分、肌肉、骨量、,BMI,、内脏脂肪、卡路里、能量等几种功能，附加功能有蓝牙,APP,、,WIFI,等。,二、脂肪秤的原理可以说是利用脂肪组织难导电，肌肉易导电的特性，利用生物电阻抗法来进行测量的。当然啦，测量出来之后，会有一个公式计算出不同的值（其实人体脂肪测量仪准不准主要就是看这个值的）。世界首创人体脂肪测量仪的是日本的公司,TANITA,百利达，秤的测量结果是比较准确的。,三、,脂肪秤的使用方法,:1,、选择你的个人编号开机，当箭头所指位置闪动时，按上下键选择个人编号，再按,SET,键确定。,54,2,、输入你的性别当箭头所指位置闪动时，按上下键选择性别，再按,SET,键确定,3,、输入你的年龄当箭头所指位置闪动时，按上下键选择年龄，再按,SET,键确定（可长按键来快速选择）,4,、输入你的身高当箭头所指位置闪动时，按上下键选择身高，再按,SET,键确定（可长按键来快速选择）注意：输入参数时，请不要站在秤台上当你的个人参数设定完后，然后显示：“,0.0”KG,（单位在,KG,状态），就可以称重和测量脂肪率。,55,脂肪秤怎么测脂肪,BIA,是一种根据不同身体组织具有不同导电性质而设计估算体组成的技术,.,身体组织被接上大于频率,50kHz,的电流后,电流可由细胞外液而通过,.,但是一部分电流会被细胞膜,(,阻力,resistance,R);,一部分电流则因为细胞膜暂时荷电而减缓电流的速度,这就是抗,(reactance,).Impedrance(Z),是阻力和抗力的总和,通常阻力占,90%,以上,.,电子脂肪秤,就是根据以上原理,利用秤体表面的电极片与用户的双腿接触,通过一定的安全电流,测量人体电阻,(bio-impedance).,然后基于输入的用户数据和测量得到的人体电阻,使用我们在广泛实验的得到的公式,能够比较精确地测量人体脂肪百分比、人体水分百分比、人体肌肉百分比、骨骼重量等人体成分。,56,57,手提秤常规功能,1,手提秤常用功能只有常规计重，计重范围,20g,50kg,手提秤又被称为手提电子秤。产品以轻、薄、短、小，便于携带为主要特点。广泛应用在轻工业、电子、化工、贸易以及日常生活中的方方面面。,手提秤主要由：称重传感器，放大电路，,AD,转换电路，单片机电路，显示电路，键盘电路，等电路组成。电子秤采用现代传感器技术、电子技术和计算机技术一体化的电子称量装置，才能满足并解决现实生活中提出的,快速、准确、连续、自动,称量要求，同时有效地消除人为误差，使之更符合法制计量管理和工业生产过程控制的应用要求。,随着时代的发展，传统机械手提秤、弹簧秤已经逐渐被电子手提秤替代。目前市场上的手提秤量程范围在,5,千克到,40,千克不等。显示分度值大在,5,克到,20,克之间。量程规格为：,40kg*20g,40kg*10g,20kg*10g,10kg*5g,。,58,厨房秤常规功能,厨房秤是小重量计重秤，范围在,1 g,10kg,，有单位转换、清零、去皮等功能,厨房秤是用于烹饪时精确计量使用食物原料的重量 和帮助人们控制饮食的一种工具。做中餐、西餐都会使用到。,清零是指没有称重前的重量清除掉。,去皮是指去掉装物品的篮子之类的容器的重量。,使用方法：,把容器先放上去，电子秤得出容器的重量；,按去皮按钮，重量显示为零；,这时候再把要秤的物品放进容器里就是物品的实际重量了。,不过这样秤完该物品后，要拿掉容器再按置零按钮。因为秤其他物品也许用不到这个容器了。,59,营养秤常规功能,营养秤是检测营养数值的小重量计重秤，范围在,1 g,5kg,，有单位转换、清零、去皮等功能,营养秤是用精确计量食用食物原料的营养数值 和帮助人们控制饮食中营养物质数据的一种工具。做中餐、西餐都会使用到。,通常检测的营养有几种营养成份：碳水化合物、脂肪、蛋白质、维生素、矿物质、纤维、卡路里、热量、糖类和各种微量元素（如：铁、钙、磷、铜、碘和钾等等）。其中碳水化合物,(,占所摄入热量的,50,60%),、脂肪,(,占所摄入热量的,20,30%),、蛋白质,(,占所摄入热量的,10,15%),、维生素、矿物质、纤维是人体必需的六种营养成份。,使用方法：把食物先放上去，电子秤得的重量，再选择食物的名称或者代码，就会得出食物中营养物质的数据,60,珠宝秤常规功能,珠宝秤是日常最小重量的计重秤，范围在,10mg,500g,，有单位转换、清零、去皮等功能,珠宝秤也被称之为“手掌秤、便携秤、口袋秤”。其携带方便，外观小巧精致，操作简单，量程小，精度高。由于其一般用于称,黄金珠宝,，故又称为珠宝秤。另外它还可以称作手掌秤、克拉秤、迷你秤等。一般可用于科研，工厂，医学实验，金银首饰等。,口袋秤一般都有量程标记。如,500g/0.1g,。它的意思是最大秤量为,500g,，灵敏度为,0.1g,，也就是说每增减,0.1g,的物重时就会有反应。它的最小量程一般也能达到,0.1g,。现口袋秤,500g/0.1g,的规格在市场上是较为常见的。,61,另外，它还有较常见的量程有：,100g/0.01g,、,200g/0.01g,、,1000g/0.1g,、,2000g/0.1g,、,10g/0.001g,。甚至还可达到,50g/0.001g,或,500g/0.01g,。后两种量程并不是每一个厂家都能达到这个技术。,经济价值高的物品要选,精确度,高的秤（称黄金要选,0.1mg,的天平，称鸡蛋就可以选,1/3000,精度的,计价秤,就可以了）。,目前小型口袋称称量黄金只能供参考的。一克近,400,元的黄金，如用,0.1,克精度，误差在,40,元以上，没有称量价值了。目前黄金店都是用高精度带防风罩的天平。,62,勺子秤常规功能,勺子秤是小重量液体、粉状或小颗粒等物体计重秤，范围在,0.1 g,300g,，有单位转换、清零、去皮等功能,勺子秤可以用于烹饪时精确计量使用食物调料的重量 和帮助人们控制饮食味道的一种工具。做中餐、西餐都会使用到。,63,
